Koľajnica pre posuvnú bránu 68x68x3,5 mm, dĺžka 6 m - polootvorená, pozinkovaná
produkt nedostupný
pridať do zoznamu želaní
Popis
Nosný C profil 68×68 mm – polootvorený nosný C profil pre závesné brány, L=6000 mm
Nosný C profil 68×68 mm je oceľový polootvorený nosný C profil určený predovšetkým pre samonosné posuvné brány v systéme 68×68 (priskrutkovaný k spodnej hrane krídla), ako aj ako vodiaci profil závesných brán. Šesťmetrový profil zabezpečuje plynulý a tichý chod brány, eliminuje šikmé sily pôsobiace na nosné kolieska vozíka – čo sa priamo premieta do dlhšej životnosti celého pojazdového mechanizmu.
Profil je vyrobený z ocele s pozinkovanou povrchovou úpravou, čo zaručuje vysokú odolnosť proti korózii a dlhodobú životnosť aj v náročných poveternostných podmienkach. Vďaka tomu sa profil výborne osvedčí vo vnútri hál aj v inštaláciách vystavených vlhkosti, dažďu či premenlivým teplotám.

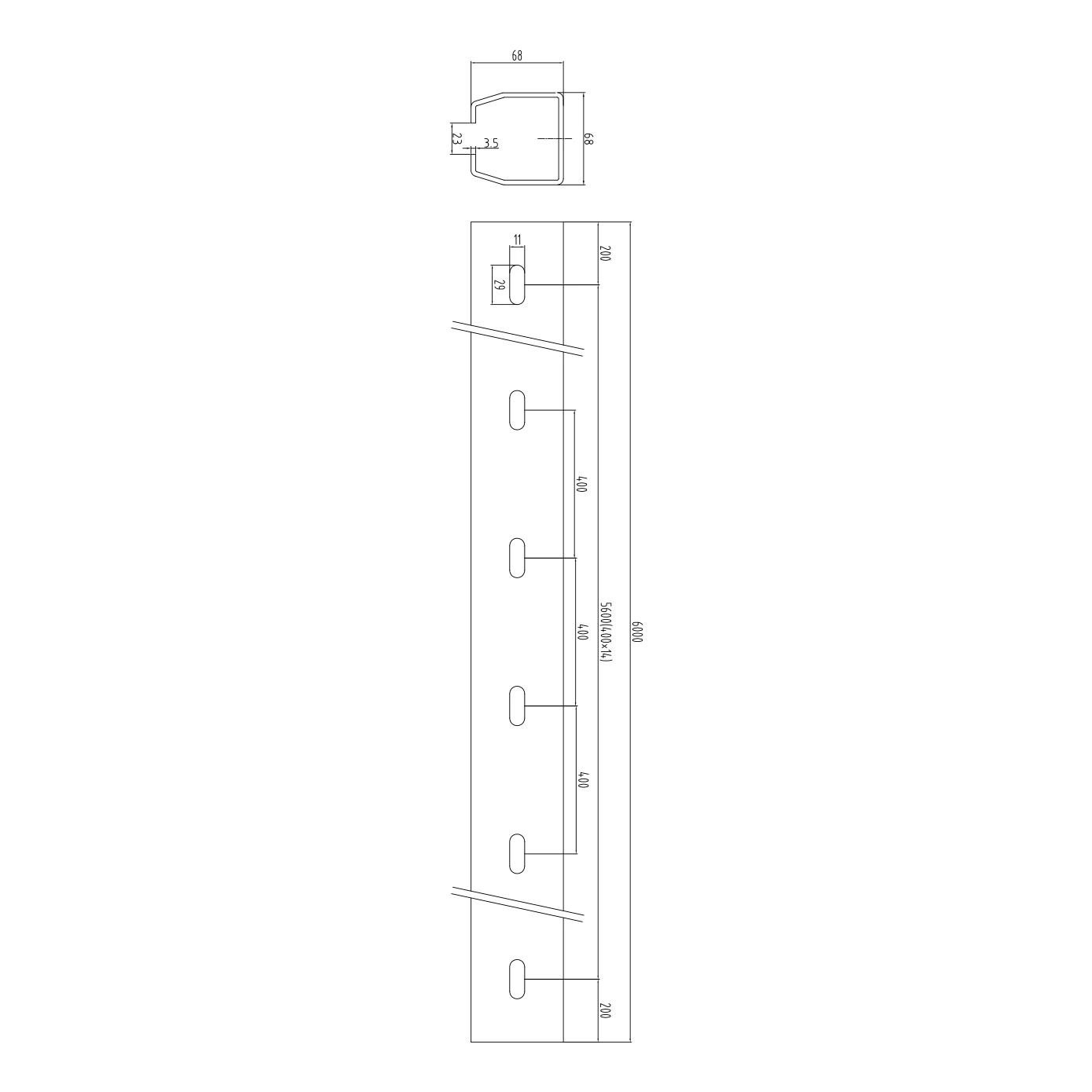

Montáž na skrutky namiesto zvárania – nosný C profil je z výroby vybavený montážnymi otvormi s rozmermi 29×11 mm, rozmiestnenými v pravidelných odstupoch každých 400 mm. Priskrutkovanie profilu ku konštrukcii brány je technologicky jednoduchšie a lacnejšie ako zváranie a navyše eliminuje riziko tepelnej deformácie profilu, ktorá by mohla zhoršiť kvalitu vedenia brány.
Technické parametre
- Vonkajší prierez: 68×68 mm
- Hrúbka steny: 3,5 mm
- Dĺžka: 6000 mm
- Montážne otvory: 29×11 mm (rozstup každých 400 mm)
- Hmotnosť: 36 kg
- Povrchová úprava: žiarový zinok
- Značka: PSG
Použitie
Nosný C profil je určený predovšetkým pre samonosné posuvné brány v systéme 68×68: priskrutkuje sa ku krídlu brány a krídlo sa posúva po pojazdových vozíkoch 60.069 ukotvených v základe (balík vozíkov s nábehovým kolieskom a nábehovým držiakom). Profil môže pracovať aj ako vodiaci profil závesných brán, napr. v priemyselných a skladových halách a hospodárskych objektoch — so špeciálnym vozíkom pre závesné brány.
Kľúčové výhody
- Eliminácia šikmých síl – polootvorený tvar nosného C profilu chráni nosné kolieska vozíka pred nerovnomerným opotrebovaním a predlžuje ich životnosť
- Tichá a plynulá prevádzka – presná geometria profilu zabraňuje zasekávaniu brány
- Odolnosť proti korózii – pozinkovaná povrchová úprava chráni profil pred hrdzou a vplyvom poveternostných podmienok
- Rýchla skrutková montáž – hotové montážne otvory eliminujú potrebu zvárania a skracujú čas inštalácie
- Dĺžka 6 m – menej spojov po celej dĺžke vedenia brány
Technické údaje
| Materiál | A2 - nehrdzavejúca oceľ |
| Typ jazdného systému | Závesný systém |
| Veľkosť jazdnej lišty | 68x68x3,5 |
