Jazdný vozík 68 pre posuvnú bránu - systém 68x68, oceľové kolieska
produkt nedostupný
pridať do zoznamu želaní
Popis

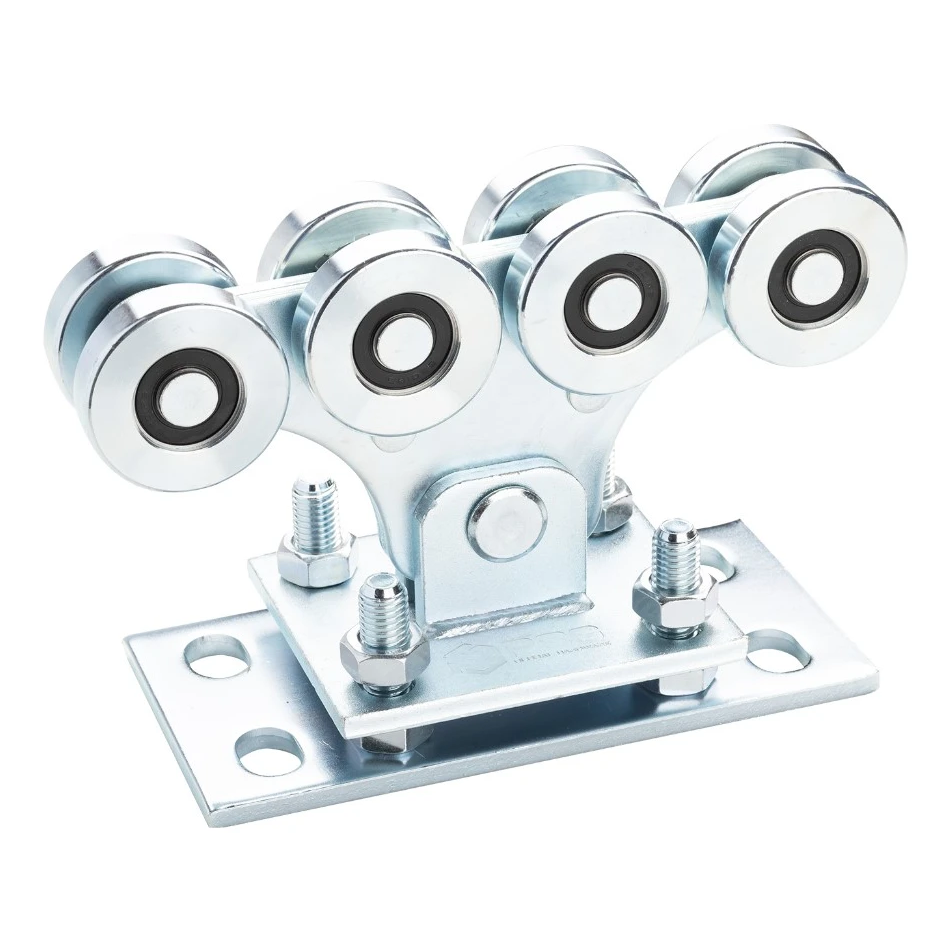

Jazdný vozík 68 pre posuvnú bránu – 8 oceľových koliesok, systém 68×68
Jazdný vozík 68 je kľúčovým prvkom systému posuvných brán 68×68, ktorý zabezpečuje plynulé, tiché a stabilné vedenie krídla brány po jazdnej koľajnici. Vybavený 8 oceľovými kolieskami umiestnenými na dvoch úrovniach zaručuje rovnomerné rozloženie zaťaženia a eliminuje šikmé sily pôsobiace na ložiská — čo sa priamo prejavuje dlhšou životnosťou a nižšou hlučnosťou počas prevádzky.
Odolná konštrukcia a protikorózna ochrana
Telo vozíka je vyrobené z vysokokvalitnej ocele chránenej pred koróziou metódou galvanického zinkovania. Vďaka tomu si prvok zachováva plnú odolnosť voči premenlivým poveternostným podmienkam — dažďu, vlhkosti, teplotným výkyvom — a zabezpečuje dlhoročnú bezporuchovú prevádzku aj pri intenzívnom využívaní brány.
V jazdnom ústrojenstve sú použité guľkové ložiská 6201 RS s gumovým tesnením, ktoré chránia vnútro ložiska pred nečistotami a zaručujú tichý, plynulý chod koliesok. Dvojúrovňové jazdné usporiadanie eliminuje šikmé sily, čo ďalej predlžuje životnosť ložísk a znižuje odpor pri odvaľovaní.
Jednoduchá montážna regulácia
Konštrukcia základne s uchytením na skrutky M14 umožňuje presnú reguláciu výšky vozíka na základových kotvách — stačí podložiť vhodné podložky. Vďaka tomu môže inštalatér rýchlo prispôsobiť nastavenie brány podmienkam na stavenisku bez potreby ďalších nástrojov či prvkov. Vozík je kompatibilný s vodiacou koľajnicou určenou pre systém 68×68.

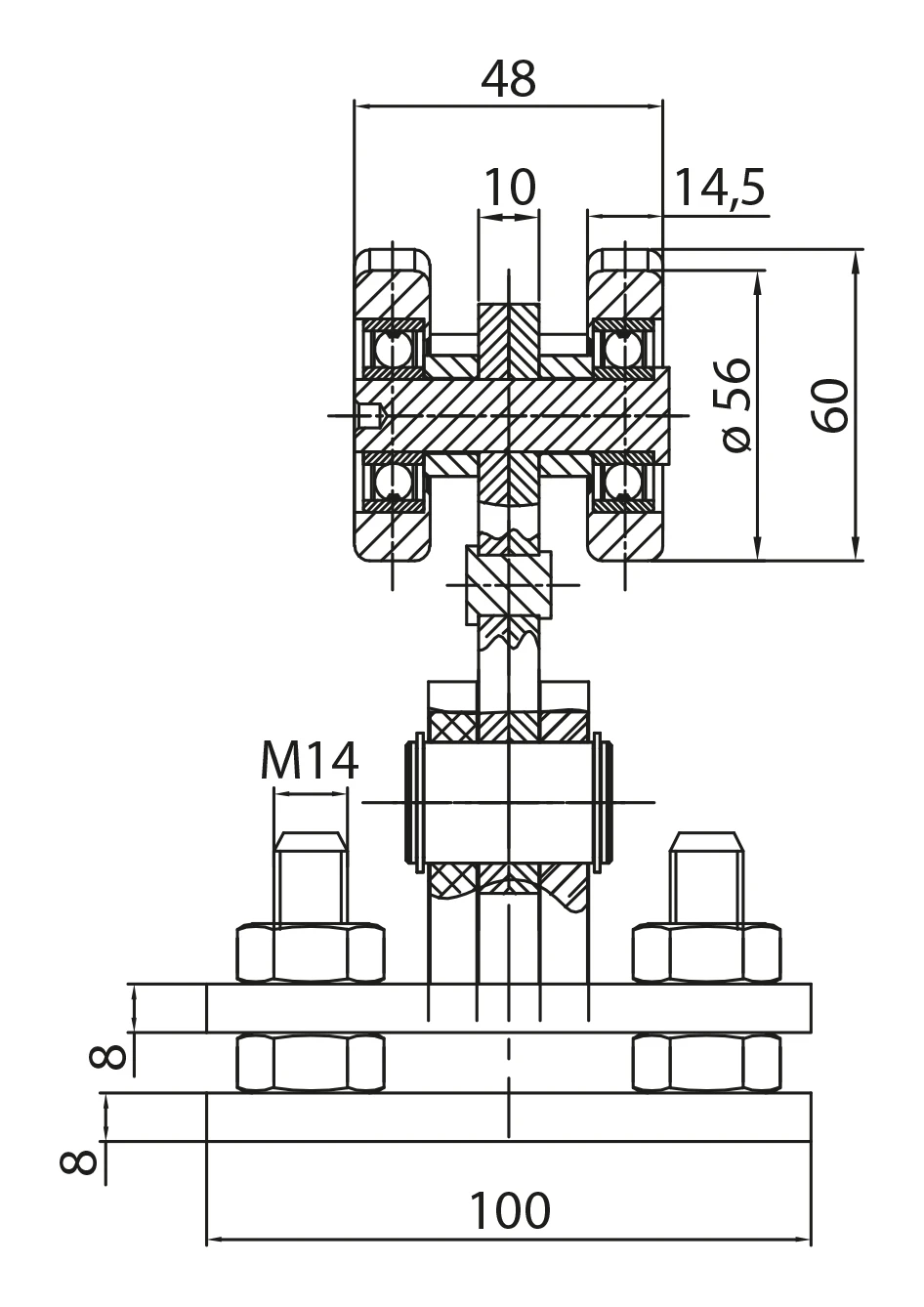

Rozmery a technická špecifikácia
- Systém: 68×68
- Jazdné ústrojenstvo: 8 oceľových koliesok na dvoch úrovniach
- Vonkajší priemer kolieska: 60 mm
- Pracovný priemer kolieska (v drážke): 56 mm
- Šírka kolieska: 14,5 mm
- Ložiská: guľkové 6201 RS
- Materiál: galvanicky zinkovaná oceľ

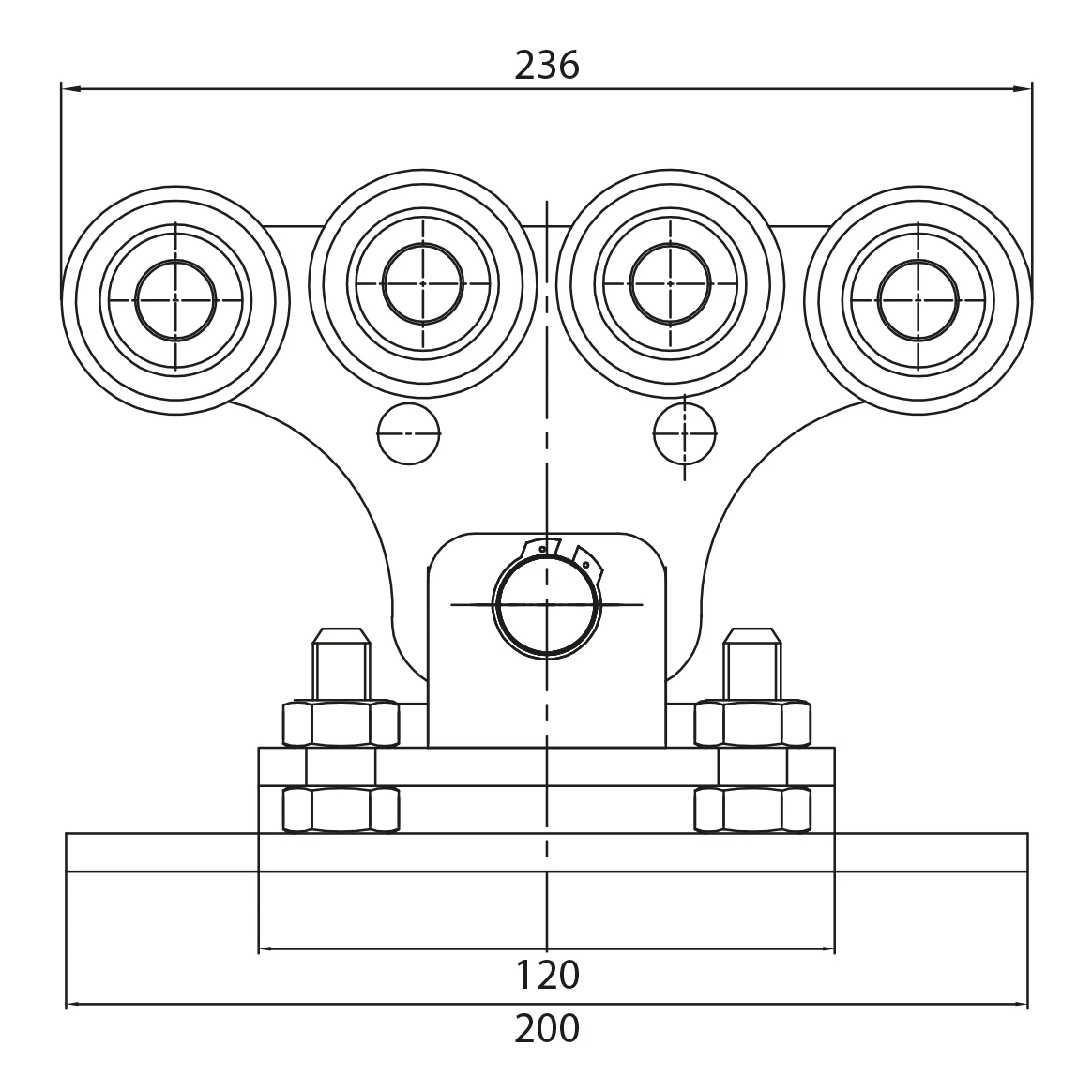

- Celková dĺžka (L): 236 mm
- Výška vozíka (H): 157 mm
- Šírka sústavy koliesok: 48 mm
- Hrúbka nosného plechu: 10 mm
- Dĺžka základne: 200 mm
- Dĺžka hornej montážnej dosky: 120 mm
- Šírka základne: 100 mm
- Hrúbka dosiek základne: 2 × 8 mm
- Závit upevňovacích skrutiek: M14
- Hmotnosť: 5,4 kg
Výhody pre inštalatéra
- Dvojúrovňová sústava 8 koliesok — stabilné vedenie a rovnomerné rozloženie zaťaženia krídla brány
- Ložiská 6201 RS s tesnením — tichý chod a ochrana pred nečistotami
- Eliminácia šikmých síl — predĺžená životnosť ložísk a nižšia hlučnosť počas prevádzky
- Galvanické zinkovanie — účinná protikorózna ochrana v exteriérových podmienkach
- Regulácia na základových kotvách — rýchle a presné nastavenie brány počas montáže
- Kompatibilita s koľajnicou systému 68×68 — spoľahlivé prispôsobenie overenému systému vedenia
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ produktu | Jednotlivý vozík |
| Konštrukcia vozíka | Pevná |
| Materiál koliesok | Oceľ |
| Počet koliesok [szt.] | 8 |
| Veľkosť jazdnej lišty | 68x68x3,5 |
| Typ jazdného systému | Pojezdový systém |
