Použitie
Typ prepäťovej ochrany (trieda SPD)
Menovité napätie [V]
Bleskový prúd (Iimp/In) [kA]
Ochranná úroveň (Up) [kV]
Cena
-
od
do

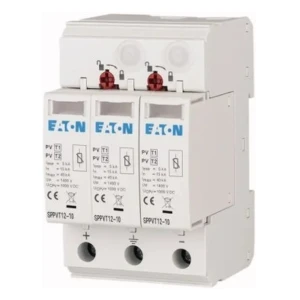

GPV-401-44
Eaton Zvodič prepätia PV DC Typ 1+2 (Trieda B+C) 1000V 2P+N 15kA 3,7kV
107,52 €
Cena bez DPH: 87,41 €

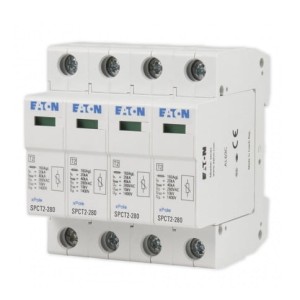

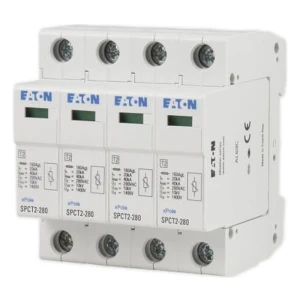

GPV-401-226
Eaton Zvodič prepätia Typ 2 (C) 4P 20kA 1,4kV
48,58 €
Cena bez DPH: 39,50 €
GPV-401-135
ETI Zvodič prepätia PV DC Typ 2 (C) 1100V 3P 20kA 3,8kV
60,62 €
Cena bez DPH: 49,28 €
GPV-401-141
ETI Zvodič prepätia Typ 1+2+3 (B+C+D) 4P 20kA 1,5kV
120,10 €
Cena bez DPH: 97,64 €

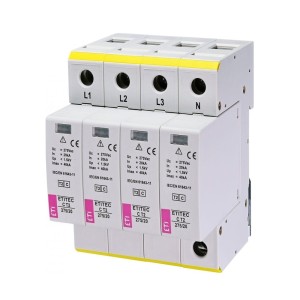

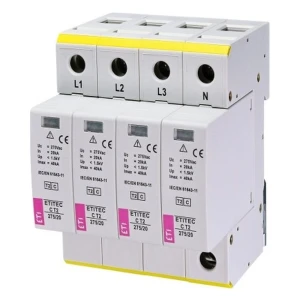

GPV-401-97
ETI Zvodič prepätia Typ 2 (C) 4P 20kA 1,5kV
59,40 €
Cena bez DPH: 48,30 €

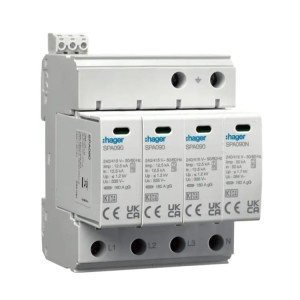

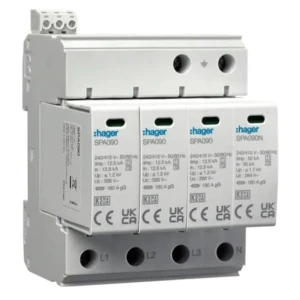

GPV-401-101
Hager Zvodič prepätia Typ 1+2 (B+C) 4P 50kA 1,2kV
195,18 €
Cena bez DPH: 158,69 €

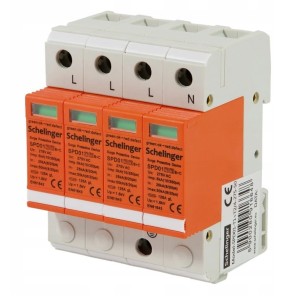

GPV-401-25
Schelinger Prepäťová ochrana 4P 5kA tr. T1+T2 (B+C)
23,44 €
Cena bez DPH: 19,06 €

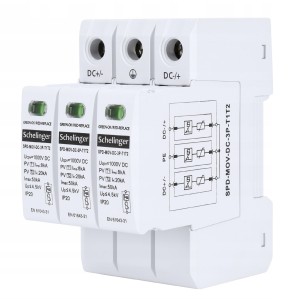

GPV-401-24
Schelinger Zvodič prepätia 3P 8kA DC 1000V
31,07 €
Cena bez DPH: 25,26 €

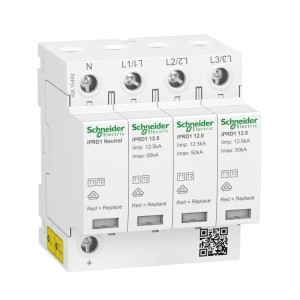

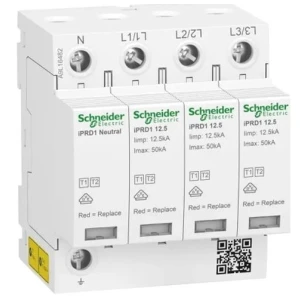

GPV-401-176
Schneider Electric Zvodič prepätia Typ 1+2 (Trieda B+C) 3P+N 12,5kA 1,5kV
138,92 €
Cena bez DPH: 112,94 €

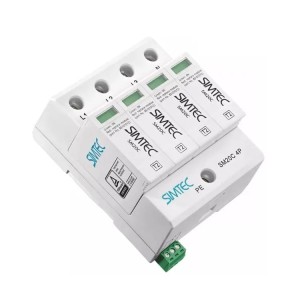

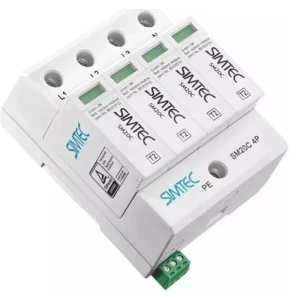

GPV-401-202
SIMET SIMTEC SM20C 4P – prepäťová ochrana Typ 2 (C) 20kA 1,5kV
46,42 €
Cena bez DPH: 37,74 €

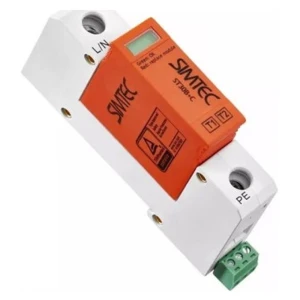

GPV-401-37
Simtec Zvodič prepätia Typ 1+2 (Trieda B+C) 1P 30kA
24,23 €
Cena bez DPH: 19,70 €
GPV-401-29
Simtec Zvodič prepätia Typ 1+2 (Trieda B+C) 4P 30kA 1,5kV
63,37 €
Cena bez DPH: 51,52 €

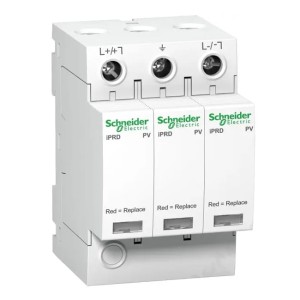

GPV-401-05
Zvodič prepätia DC iPRD-DC40r-T2 3-pólový Typ 2 15kA s kontaktom
86,26 €
Cena bez DPH: 70,13 €
GPV-401-38
Zvodič prepätia ETI PV DC Typ 1+2 (Trieda B+C) 1100V 3P 20kA 3,8kV
119,63 €
Cena bez DPH: 97,26 €

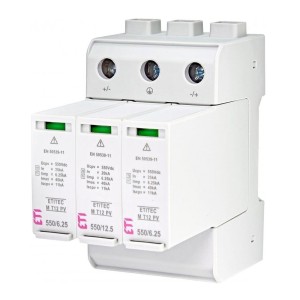

GPV-401-64
Zvodič prepätia ETI PV DC typ 1+2 (trieda B+C) 1100V 3P 65kA 3,8kV
95,80 €
Cena bez DPH: 77,89 €

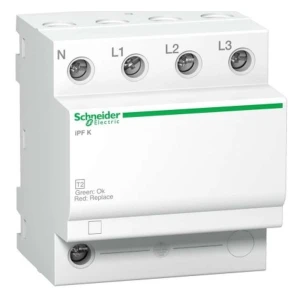

GPV-401-04
Zvodič prepätia iPF40 3P+N 40kA GR.01/PG.A01 Acti9
61,08 €
Cena bez DPH: 49,65 €

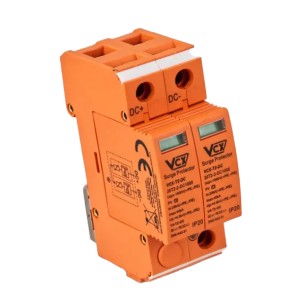

GPV-401-13
Zvodič prepätia PV DC Typ 2 (Trieda C) 1000V 2P 20kA 4,0kV
36,13 €
Cena bez DPH: 29,37 €
GPV-401-16
Zvodič prepätia Simtec PV DC Typ 1+2 (Trieda B+C) 1000V 3P 20kA 4,5kV
94,31 €
Cena bez DPH: 76,67 €
Prepäťové ochrany pre AC rozvody a PV DC inštalácie
Prepäťové ochrany chránia elektrické inštalácie pred prepätím spôsobeným bleskom a spínacími javmi. Táto kategória obsahuje 20 zariadení pre AC rozvádzače a DC fotovoltické systémy. Zahŕňa zvodiče prepätia Typ 1+2, Typ 2 a Typ 1+2+3 od výrobcov ETI, SIMTEC, Schneider Electric, Eaton, Schelinger, Hager a Noark. Sú určené pre inštalatérov a výrobcov rozvádzačov.
Čo nájdete v tejto kategórii
- AC zvodiče prepätia Typ 1+2 (B+C): 1P, 3P+N a 4P, 5 – 50 kA, ochranná úroveň 1,2 – 1,5 kV, ak je uvedená.
- AC zvodiče prepätia Typ 2 (C): 3P+N a 4P, 20 – 40 kA, ochranná úroveň 1,4 – 1,5 kV.
- Zvodič prepätia Typ 1+2+3 (B+C+D): 4P, 20 kA, 1,5 kV, spája tri triedy v jednom zariadení.
- PV DC zvodiče prepätia Typ 2 (C): 1000 V a 1100 V DC, 2P a 3P, 15 – 20 kA, 3,8 – 4,0 kV.
- PV DC zvodiče prepätia Typ 1+2 (B+C): 1000 V a 1100 V DC, 3P a 2P+N, 8 – 65 kA, 3,7 – 4,5 kV.
Ako vybrať
- Použitie a napätie: vyberte AC pre sieťové rozvody (väčšina je na 275 V AC) alebo DC pre fotovoltiku (1000 V DC alebo 1100 V DC).
- Trieda SPD: Typ 1+2 (B+C) spája dve triedy v jednom zariadení. Typ 2 (C) sa používa v podružných rozvádzačoch.
- Ochranná úroveň Up: nižšia hodnota obmedzuje zvyškové napätie výraznejšie. AC zariadenia tu dosahujú 1,2 – 1,5 kV, ak je uvedená, DC zariadenia 3,7 – 4,5 kV.
- Póly a typ siete: zvoľte 1P, 2P, 3P, 3P+N, 4P alebo 2P+N podľa danej sústavy. Viaceré zariadenia sú uvedené pre siete TN-S/TT.
- Prevádzkové funkcie: niektoré modely majú vymeniteľné vložky, indikátory stavu alebo signalizačný kontakt. Väčšina je určená na montáž na DIN lištu.
Typické použitie
AC zariadenia sa inštalujú do hlavných a podružných rozvádzačov. Zvodiče triedy II sa odporúčajú v odstupoch 10 – 20 metrov dĺžky kábla. DC zariadenia chránia fotovoltické inštalácie pred účinkami priameho úderu blesku alebo úderu v blízkosti. Niektoré zariadenia Typ 2 sú navrhnuté na koordinovanú prácu so zariadeniami triedy I.
Často kladené otázky
Stačí jedno zariadenie na úplnú prepäťovú ochranu?
Podľa jedného z popisov Simtec si úplná ochrana vyžaduje trojstupňovú hierarchiu zariadení Typ 1, 2 a 3 (B, C, D), inštalovaných postupne za sebou. K dispozícii je aj zariadenie Typ 1+2+3.
Dá sa vložka vymeniť bez demontáže celého zariadenia?
Áno, pri modeloch s vymeniteľnými vložkami. Zvodič prepätia Simtec 1P Typ 1+2 umožňuje výmenu vložky bez demontáže celého zariadenia.
Ako zistím, že je ochrana aktívna?
Viaceré modely majú indikátor stavu. Napríklad PV zvodič prepätia 1000 V 2P 20 kA signalizuje aktívnu ochranu zelenou farbou a chýbajúcu ochranu červenou.
Nie ste si istí, ktoré zariadenie sa hodí do vašej inštalácie? Kontaktujte našu technickú podporu a pomôžeme vám s výberom.
