Eaton Zvodič prepätia PV DC Typ 1+2 (Trieda B+C) 1000V 2P+N 15kA 3,7kV
produkt nedostupný
pridať do zoznamu želaní
Popis

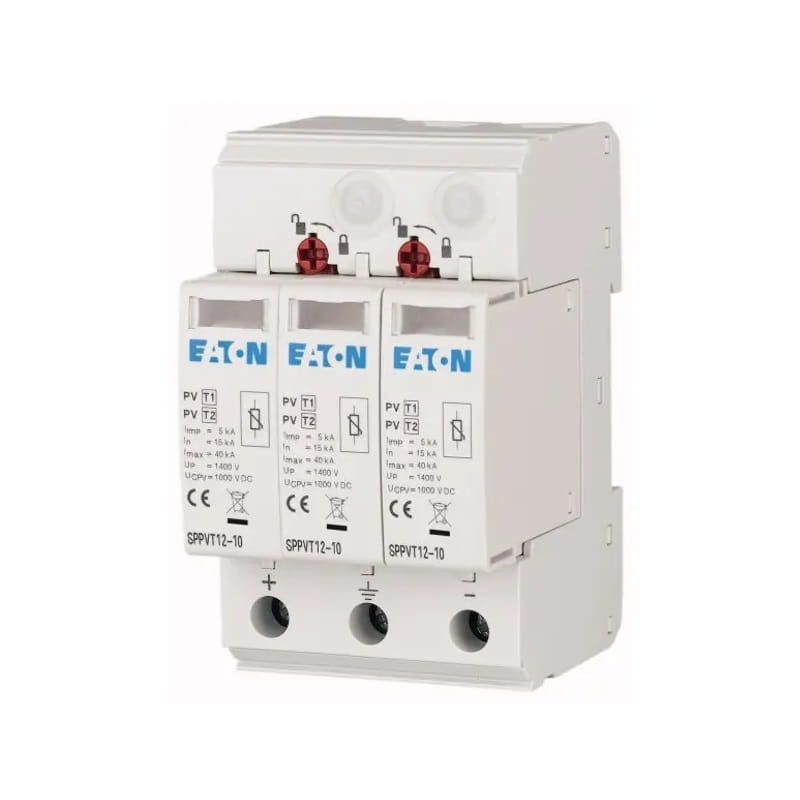

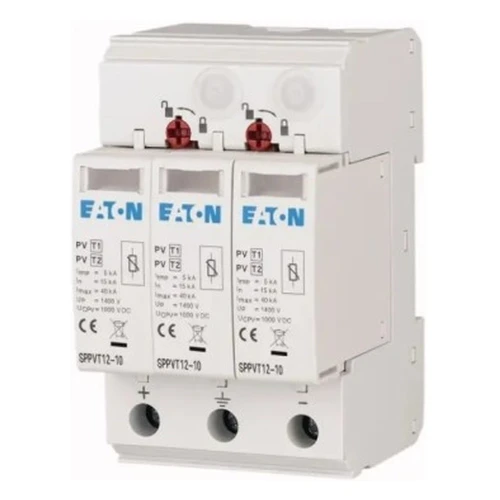

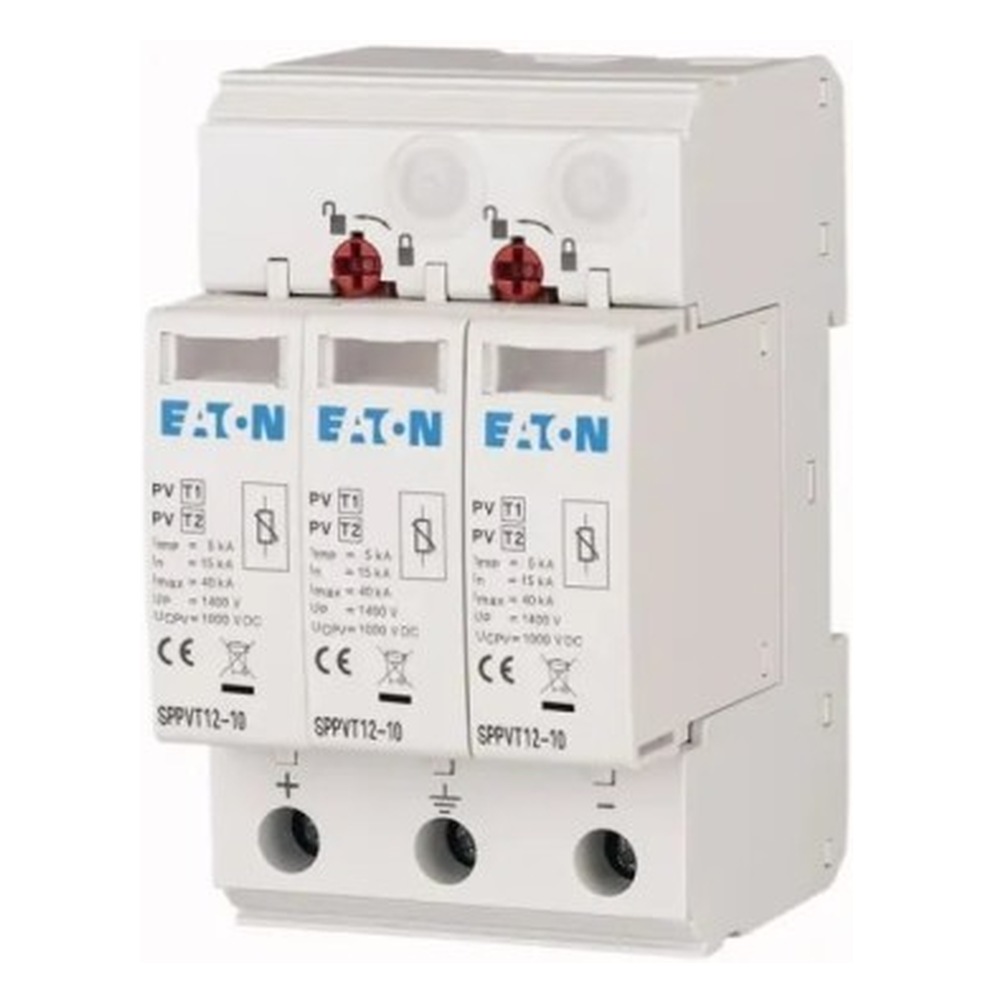

Zvodič prepätia PV DC Typ 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON
Zvodič prepätia PV DC Typ 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON je zariadenie navrhnuté na ochranu elektrických inštalácií pred prepätiami, ktoré môžu vzniknúť v dôsledku atmosférických výbojov alebo porúch v prenosovej sieti.
Funkciou tohto zvodiča je skrátenie času prietoku a obmedzenie frekvencie následného prúdu, čo má za cieľ ochranu sieťových komponentov. Tento ochranný prvok je špeciálne prispôsobený na použitie vo fotovoltaických inštaláciách PV, ako uzemnených, tak aj neuzemnených. Ponúka vymeniteľné vložky a optické indikátory, ktoré signalizujú jeho zásah.
Séria zvodičov SPPVT sa vyznačuje odolnosťou voči výbojovému prúdu až do 40 kA a má skratovú odolnosť ISCPV do 1000 A, čo z nich robí spoľahlivú voľbu pri zabezpečení ochrany fotovoltaických systémov.
Špecifikácia
| Parameter | Hodnota |
|---|---|
| Výrobca | EATON |
| Pre sieť | DC (Fotovoltaické PV) |
| Trieda zvodiča | B+C (Typ 1+2) |
| Počet pólov | 3 |
| Menovitý výbojový prúd (In) | 15kA |
| Napäťová úroveň ochrany | 3,7kV |
| Šírka vyjadrená počtom modulov | 3 |
| Menovité prevádzkové napätie | 1000 V |
| Stupeň ochrany IP | IP20 |
| Maximálny výbojový prúd | 40 kA |
| Usporiadanie siete | IT |
| Počet vodičov | 2 |
| Menovitý výbojový prúd - špičková hodnota (8/20) | 15 kA |
| Menovité napätie DC | 1000 V |
| Maximálny výbojový prúd (8/20) | 40 kA |
| Najvyššie trvalé prevádzkové napätie DC | 1050 V |
| Spôsob montáže | montážna lišta DIN TH-35 mm |
| Veľkosť | 3 moduly |
| Maximálne napätie fotovoltaickej inštalácie | 1050 V |
| Maximálny prierez vodiča (jedno-/viacdrôtového) | 35 mm² |
| Maximálny prierez pružného vodiča | 25 mm² |
| Signalizácia zásahu na zariadení | optická |
| Typ 2 | ÁNO |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Súbory na stiahnutie:
Technické údaje
| Použitie | DC (fotovoltaický) |
| Typ prepäťovej ochrany (trieda SPD) | T1+T2 (B+C) |
| Menovité napätie [V] | 1000V DC |
| Počet pólov | 2P+N |
| Bleskový prúd (Iimp/In) [kA] | 15 kA |
| Značka | EATON |
| Ochranná úroveň (Up) [kV] | 3,7 kV |
