GPV-401-20

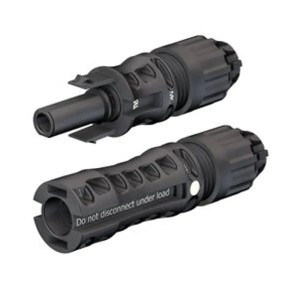

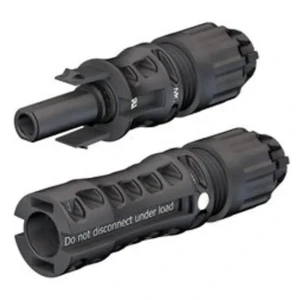

Konektor MC4 EVO2 Komplet Zásuvka A Zástrčka
5,39 €
Cena bez DPH: 4,38 €
GPV-401-19
Konektor MC4 Komplet Zásuvka a Zástrčka
1,80 €
Cena bez DPH: 1,46 €
Konektory MC4 pre prepojenie solárnych FV káblov
Konektory MC4 v tejto kategórii sú sady pozostávajúce zo zástrčky a zásuvky na vytvorenie utesnených spojení vo fotovoltických inštaláciách. Prepájajú solárne káble medzi panelmi a udržiavajú obvod nepretržite uzavretý. Sortiment je určený pre inštalatérov a stavebné firmy, ktoré potrebujú vybrať konektor podľa prierezu kábla, napätia a stupňa krytia.
Čo nájdete v tejto kategórii
- Konektor MC4 Komplet Zásuvka a Zástrčka: pre káble s prierezom 2,5, 4 a 6 mm², 1000 V DC, max. prúd 30 A, IP67.
- Konektor MC4 EVO2 Komplet Zásuvka A Zástrčka: pre káble s prierezom 4 - 6 mm², až do 1500 V DC, prúd 45 - 53 A, IP68, prevádzková teplota od -40 °C do +85 °C.
Ako vybrať
- Prierez kábla: štandardná sada je určená pre prierezy 2,5, 4 a 6 mm². Sada EVO2 je určená iba pre 4 a 6 mm².
- Vonkajší priemer kábla: pri sade EVO2 musí mať kábel vrátane izolácie priemer 4,7 - 6,4 mm.
- Napätie a prúd: podľa návrhu systému zvoľte 1000 V DC a 30 A, alebo 1500 V DC a 45 - 53 A.
- Stupeň krytia: štandardná sada má krytie IP67, chráni proti prachu a vniknutiu vody. Sada EVO2 má krytie IP68 a je vodotesná.
- Prevádzková teplota: sada EVO2 je určená pre rozsah od -40 °C do +85 °C. Podmienky na mieste inštalácie porovnajte s týmto rozsahom.
Typické použitie
Obe sady sa používajú na prepojenie káblov fotovoltických panelov. Zástrčka a zásuvka vytvárajú utesnený spoj, ktorý prenáša energiu z panelov pozdĺž stringu. Puzdro EVO2 je plastové so zaklapávacím systémom. Je opísané ako vodotesné a odolné voči vysokým teplotám a UV žiareniu.
Často kladené otázky
Pre aké prierezy káblov sú tieto konektory vhodné?
Štandardná sada je vhodná pre káble s prierezom 2,5, 4 a 6 mm². Sada EVO2 je vhodná pre káble s prierezom 4 a 6 mm² a vonkajším priemerom 4,7 - 6,4 mm vrátane izolácie.
Aký je rozdiel medzi týmito dvoma sadami?
Štandardná sada má parametre 1000 V DC, 30 A a IP67. Sada EVO2 má parametre až 1500 V DC, 45 - 53 A a IP68.
Aké schválenia sú uvedené pri týchto sadách?
Štandardná sada má uvedenú značku TUV. Sada EVO2 má uvedené certifikáty TÜV, UL a CSA.
Nie ste si istí, ktorá sada konektorov vyhovuje rozloženiu vášho stringu? Kontaktujte technickú podporu a pomôžeme vám s výberom.
