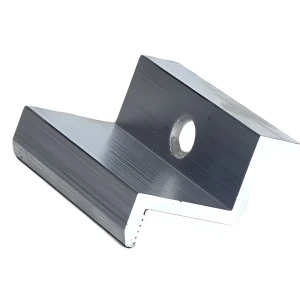

PV-03-01
Koncová svorka - Otvor M8 - Hliník 6060 - H30
0,26 €
Cena bez DPH: 0,21 €
PV-03-02
Bočná klema H30 čierna anodizovaná – koncová klema PV L50
0,34 €
Cena bez DPH: 0,28 €
PV-03-03
Koncová svorka - Otvor M8 - Hliník 6060 - H32
0,29 €
Cena bez DPH: 0,24 €

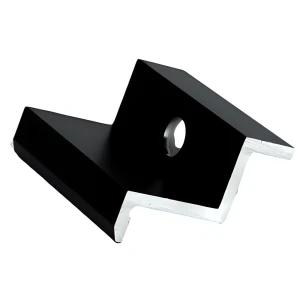

PV-03-04
Koncová svorka - Otvor M8 - Hliník 6060 - H32 Eloxovaný
0,47 €
Cena bez DPH: 0,38 €
PV-03-05
Koncová svorka - Otvor M8 - Hliník 6060 - H35
0,28 €
Cena bez DPH: 0,23 €
PV-03-06
Koncová svorka - Otvor M8 - Hliník 6060 - H35 Eloxovaný
0,40 €
Cena bez DPH: 0,32 €
PV-03-09
Koncová svorka - Otvor M8 - Hliník 6060 - H40
0,24 €
Cena bez DPH: 0,20 €
PV-03-10
Koncová svorka - Otvor M8 - Hliník 6060 - H40 Eloxovaný
0,50 €
Cena bez DPH: 0,41 €
PV-03-20
Koncová svorka 30-50 mm M8 - Nastaviteľná pomocou posuvných drážok
1,65 €
Cena bez DPH: 1,34 €
PV-03-21
Koncová svorka 30-50 mm M8 - Nastaviteľná pomocou posuvných drážok Eloxovaný
1,67 €
Cena bez DPH: 1,36 €
PV-04-01
Centrálna svorka - Otvor M8 - Hliník 6060 - H24
0,27 €
Cena bez DPH: 0,22 €
PV-04-02
Centrálna svorka - Otvor M8 - Hliník 6060 - H24 Eloxovaný
0,37 €
Cena bez DPH: 0,30 €
PV-04-03
Centrálna svorka - Otvor M8 - Hliník 6060 - H8
0,26 €
Cena bez DPH: 0,21 €
PV-04-04
Centrálna svorka - Otvor M8 - Hliník 6060 - H8 Eloxovaný
0,35 €
Cena bez DPH: 0,28 €
PV-03-22
Koncová Svorka 30 mm so Skrutkou a Vložkou
0,63 €
Cena bez DPH: 0,51 €
PV-03-23
Koncová Svorka 30 mm so Skrutkou a Vložkou - Čierne lakované
0,75 €
Cena bez DPH: 0,61 €
PV-03-24
Koncová Svorka 35 mm so Skrutkou a Vložkou
0,69 €
Cena bez DPH: 0,56 €
PV-03-25
Koncová Svorka 35 mm so Skrutkou a Vložkou - Čierne lakované
0,77 €
Cena bez DPH: 0,63 €
FV svorky: koncové a stredové svorky pre solárne moduly
Svorky v tejto kategórii upevňujú fotovoltické moduly na hliníkové montážne profily. Ponuka zahŕňa koncové svorky pre okraje radu a stredové svorky pre medzeru medzi dvoma panelmi. Varianty sa líšia pracovnou výškou, povrchovou úpravou a systémom upevnenia. Sú určené pre montážnikov FV systémov na plochých strechách, šikmých strechách a pozemných konštrukciách.
Čo nájdete v tejto kategórii
- Koncové (bočné) svorky H30, H32, H35 a H40 z hliníka 6060, s otvorom M8, v surovom, eloxovanom alebo lakovanom prevedení.
- Nastaviteľné koncové svorky s posuvnými drážkami pre rámy modulov 30 – 50 mm, zo surového alebo eloxovaného hliníka 6060.
- Stredové svorky H8, H11, H24 a H25, vrátane nízkoprofilových verzií, s otvorom M8 a dĺžkou L50.
- Svorky s uzemňovacím kolíkom z hliníka 6063-T66 alebo EN AW 6060 na vyrovnanie potenciálu medzi modulom a konštrukciou.
- Koncové a stredové svorky KLIK so zacvakávacím uchytením L50 (typ 2), v striebornej alebo čiernej farbe, so skrutkou a maticou alebo so skrutkou A2.
- Koncové a stredové svorky dodávané so skrutkou a vložkou pre rámy 30 mm alebo 35 mm, so skrutkami DIN 912 M8x20 alebo M8x25.
- Montážny držiak Synerga ZU-1 z nehrdzavejúcej ocele 304 (1.4301), 30×30×30 mm, so závitom M8, pre prístrešky a pozemné konštrukcie.
Ako vybrať
- Hrúbka rámu: pracovná výška musí zodpovedať rámu modulu. Pevné koncové svorky pokrývajú 30, 32, 35 a 40 mm. Nastaviteľné verzie pokrývajú 30 – 50 mm.
- Poloha svorky: koncové svorky použite na koncoch radu a stredové svorky medzi susednými panelmi.
- Materiál a povrchová úprava: vyberte hliník 6060 alebo 6063-T66. Povrchové úpravy zahŕňajú surový materiál, striebornú alebo čiernu eloxovanú úpravu, lakovanie a čierne vypaľovanie práškovou farbou.
- Uzemnenie: ak potrebujete vyrovnanie potenciálu bez ďalších podložiek, zvoľte svorku s uzemňovacím kolíkom.
- Systém upevnenia: vyberte otvor M8, zacvakávacie uchytenie KLIK alebo sadu so skrutkou a vložkou podľa použitého profilu a spojovacieho materiálu.
Typické použitie
Tieto svorky držia FV moduly na hliníkových montážnych profiloch na plochých a šikmých strechách. Koncové svorky ukončujú panely v rade. Stredové svorky spájajú dva moduly a ich zuby sa zaháknu do rámov, čím bránia posunutiu. Viaceré verzie sú vhodné pre T-profily, profily so šesťhrannou skrutkou a trapézové profily. Držiak Synerga ZU-1 podopiera svorky na prístreškoch a pozemných konštrukciách.
Často kladené otázky
Kde sa používajú koncové a stredové svorky?
Koncové svorky ukončujú panely v rade na okraji poľa. Stredové svorky sa používajú medzi dvoma susednými panelmi.
Ktoré svorky zabezpečujú uzemnenie?
Verzie s uzemňovacím kolíkom. Uvedené modely z hliníka 6063-T66 zabezpečujú vyrovnanie potenciálu bez ďalších podložiek.
Aký je maximálny uťahovací moment pre svorky KLIK?
Pri bočných svorkách KLIK so skrutkou A2 v tejto kategórii je uvedený maximálny uťahovací moment 20 Nm.
Nie ste si istí, ktorá svorka sa hodí na rám vášho modulu a profil? Požiadajte o pomoc pri výbere náš tím technickej podpory.
