PV-17-01
Podložka nerezová oceľová A2 DIN 125 M8 ⌀8,4 mm
0,01 €
Cena bez DPH: 0,01 €
PV-17-03
Plochá podložka DIN 125 M10 nerezová oceľ A2 – ⌀10,5 mm pre FV inštalácie
0,02 €
Cena bez DPH: 0,02 €
PV-17-04
Podložka plochá DIN 125 M12 nerezová oceľ A2 – ⌀13 mm
0,04 €
Cena bez DPH: 0,03 €
PV-17-05
Podložka plochá DIN 125 M14 nerezová oceľ A2 – ⌀15 mm
0,08 €
Cena bez DPH: 0,06 €
PV-17-06
Plochá podložka DIN 125 M16 nerezová oceľ A2 – ⌀17 mm pre FV inštalácie
0,08 €
Cena bez DPH: 0,07 €
PV-25-06
Pružná podložka DIN 7980 A2 M8 – nehrdzavejúca oceľ 1.4301
0,04 €
Cena bez DPH: 0,03 €
000-078
Podložka M6 DIN 125 A2 140 HV 6.4
0,01 €
Cena bez DPH: 0,00 €
000-166

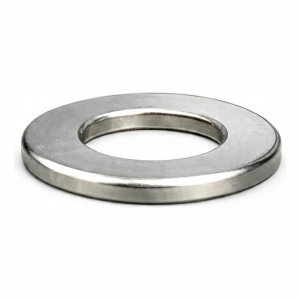

Podložka M24 DIN 125 A2 140 HV 25
0,35 €
Cena bez DPH: 0,29 €
000-167
Podložka M27 DIN 125 A2 140 HV 28
0,35 €
Cena bez DPH: 0,29 €
000-168
Podložka M30 DIN 125 A2 140 HV 31
0,50 €
Cena bez DPH: 0,41 €
000-174
Podložka M6 DIN 125 A4 140 HV 6.4
0,01 €
Cena bez DPH: 0,01 €
000-198
Podložka M8 DIN 125 A4 140 HV 8,4
0,02 €
Cena bez DPH: 0,02 €
000-199
Podložka M10 DIN 125 A4 140 HV 10,5
0,04 €
Cena bez DPH: 0,03 €
000-200
Podložka M12 DIN 125 A4 140 HV 13
0,07 €
Cena bez DPH: 0,06 €
000-201
Podložka M14 DIN 125 A4 140 HV 15
0,12 €
Cena bez DPH: 0,09 €
000-202
Podložka M16 DIN 125 A4 140 HV 17
0,12 €
Cena bez DPH: 0,09 €
Nerezové podložky DIN 125 a DIN 7980 pre skrutkové spoje
Kategória Podložky obsahuje 16 nerezových podložiek pre skrutkové spoje: ploché podložky podľa DIN 125 v prevedení A2 a A4 a jednu pružnú podložku DIN 7980. Rozkladajú zaťaženie pod hlavou skrutky alebo maticou a chránia spájaný povrch. Sú určené pre montážnikov vrátane tých, ktorí pracujú na fotovoltických konštrukciách.
Čo nájdete v tejto kategórii
- Ploché podložky A2 DIN 125, M6 až M30, nerezová oceľ 1.4301 (akosť 304), nemagnetické.
- Ploché podložky A2 pre FV inštalácie, M8 až M16, vonkajší priemer 16 – 30 mm, hrúbka 1,6 – 3 mm.
- Ploché podložky A4 DIN 125, M6 až M16, nerezová oceľ AISI 316 s obsahom molybdénu, tvrdosť 140 HV.
- Pružná podložka A2 DIN 7980, M8, vnútorný priemer 8,1 mm, vonkajší priemer 12,7 mm, výška 4 mm.
Ako vybrať
- Akosť ocele: A2 (1.4301, akosť 304) vyhovuje bežnému použitiu v exteriéri. A4 (AISI 316, s obsahom molybdénu) je určená pre agresívne prostredie.
- Veľkosť závitu: podložku zvoľte podľa skrutky, od M6 do M30. Ako pružná podložka je k dispozícii iba M8.
- Typ podložky: na rozloženie tlaku zvoľte plochú podložku. Pružnú podložku DIN 7980 zvoľte tam, kde si spoj musí zachovať predpätie.
- Rozmery: skontrolujte priemer otvoru, vonkajší priemer a hrúbku. Napríklad podložka A2 M12 pre FV má otvor 13 mm, vonkajší priemer 24 mm a hrúbku 2,5 mm.
Typické použitie
Podložky A2 vo veľkostiach M8 až M16 sú určené pre skrutkové spoje fotovoltických konštrukcií. Patria sem strešné aj pozemné inštalácie a ďalšie vonkajšie konštrukcie. Podložka M12 je uvedená aj pre námorné prostredie. Podložky A4 sa volia tam, kde sú podmienky agresívne. Pružná podložka pomáha v spojoch vystavených teplotným zmenám alebo vibráciám.
Často kladené otázky
Aký je rozdiel medzi podložkami A2 a A4?
A2 je austenitická nerezová oceľ 1.4301 (akosť 304), nemagnetická, s prídavkom niklu pre odolnosť proti korózii. A4 je nerezová oceľ AISI 316 s obsahom molybdénu, určená pre agresívne prostredie.
Na čo slúži pružná podložka?
Pružná podložka DIN 7980 udržiava v spoji stále predpätie. Svojou pružnosťou kompenzuje tepelné zmeny a zabraňuje uvoľneniu spôsobenému kolísaním teploty alebo vibráciami.
Ktoré podložky sú uvedené pre FV inštalácie?
Ploché podložky A2 DIN 125 vo veľkostiach M8, M10, M12, M14 a M16 sú určené pre fotovoltické skrutkové spoje. Pre fotovoltické použitie je uvedená aj pružná podložka DIN 7980 M8.
Nie ste si istí, ktorá akosť alebo veľkosť vyhovuje vášmu spoju? Obráťte sa na našu technickú podporu, pomôžeme vám s výberom.
