Balíček vozíkov pre profil 68x68 mm s plastovými kolieskami, s nájazdovým valčekom a držiakom nájazdu
produkt nedostupný
pridať do zoznamu želaní
Popis

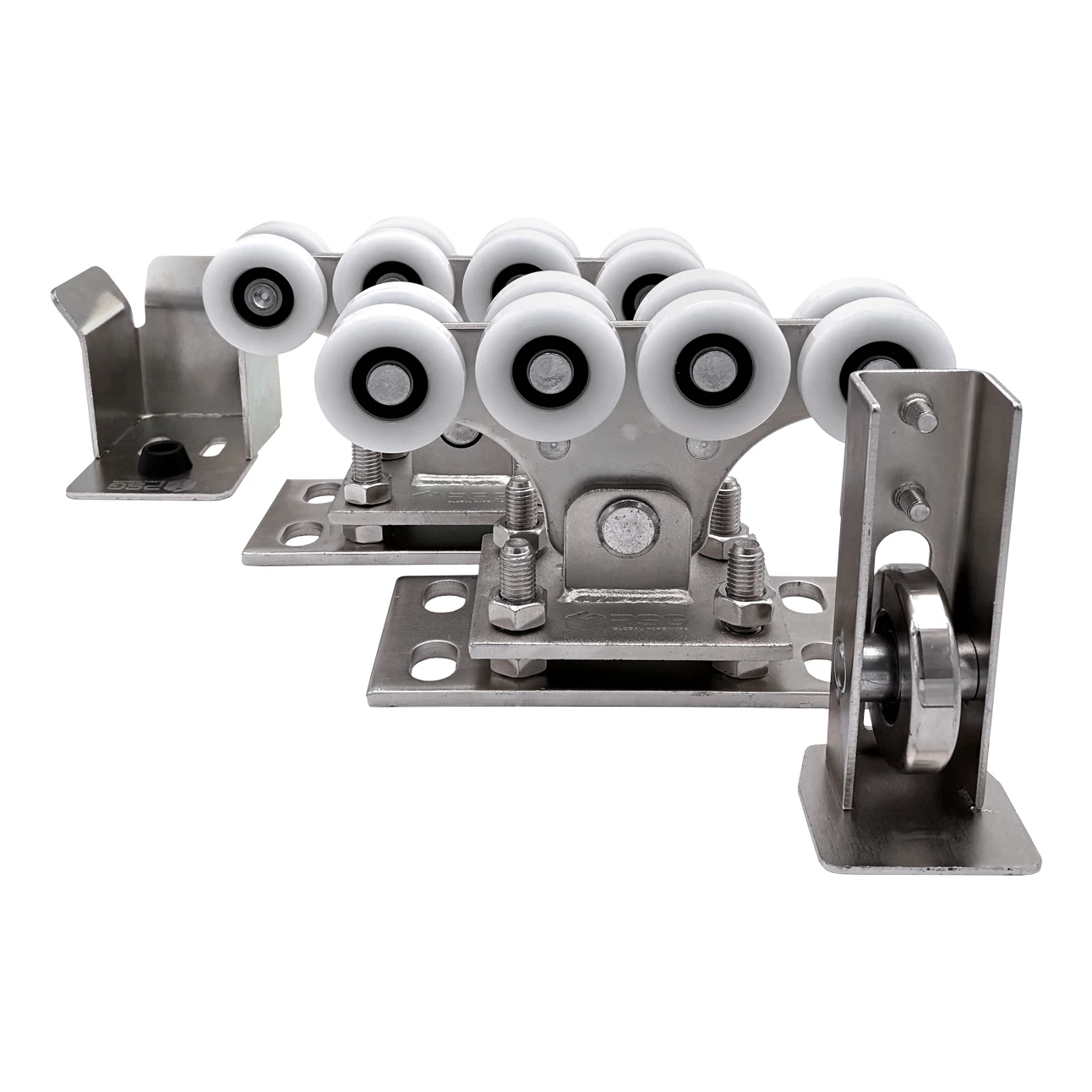

Balíček jazdných vozíkov pre profil 68×68 s nájazdovým valčekom a držiakom
Kompletný balíček jazdných vozíkov pre samonosné posuvné brány s profilom 68×68 mm — hotová sada, ktorá zabezpečuje plynulý, tichý chod krídla, stabilitu celej konštrukcie a pohodlie každodenného používania. Kvalitné materiály z galvanicky pozinkovanej ocele a prepracovaný systém ôsmich valčekov zaručujú rovnomerný chod a dlhú životnosť systému.
Obsah sady
- Jazdný vozík — 2 ks
- Nájazdový valček — 1 ks
- Držiak nájazdu (nájazdové hniezdo) — 1 ks
Sada predstavuje kompletné vybavenie jazdného systému samonosnej brány — stačí namontovať prvky na základ a stĺpik a získate plne funkčný posuvný systém.

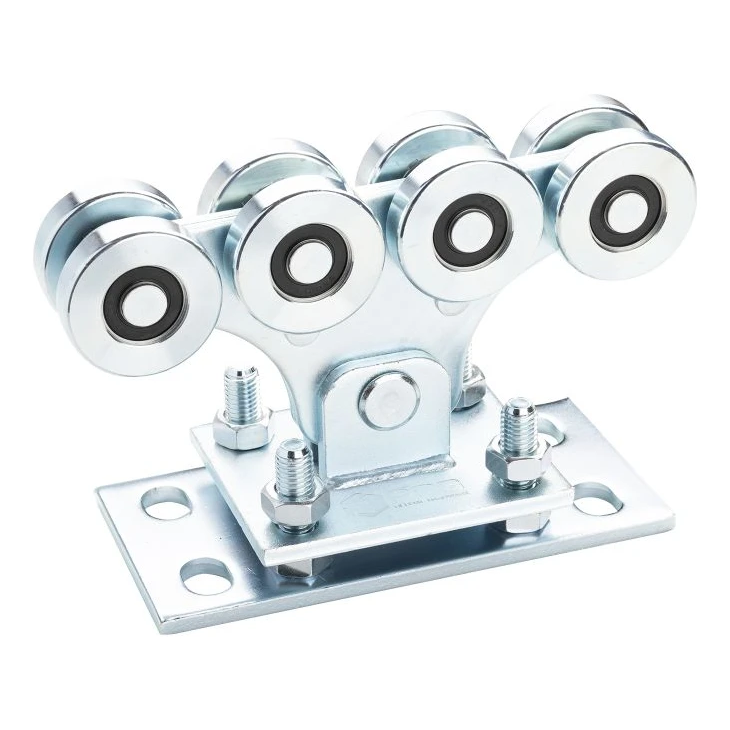

Jazdné vozíky — srdce systému
Dva jazdné vozíky zabezpečujú vedenie a podopieranie krídla brány. Každý je vybavený 8 valčekmi z plastu umiestnenými na dvoch úrovniach, čo zaručuje rovnomerné vedenie a stabilizáciu krídla. Plastové valčeky pracujú ticho a nevyžadujú časté mazanie, pričom guľkové ložiská 6201 RS s gumovým tesnením garantujú nízky odpor valenia a ochranu pred nečistotami.
Technické parametre jazdného vozíka
- Materiál konštrukcie: galvanicky pozinkovaná oceľ
- Jazdný systém: 8 plastových valčekov na dvoch úrovniach
- Ložiská: guľkové 6201 RS
- Systém: 68×68 mm
- Rozmery základne: 200 × 100 × 8 mm
- Celková šírka systému valčekov: 48 mm
- Valivý priemer valčeka: 56 mm
- Vonkajší priemer valčeka: 60 mm
- Šírka jednotlivého valčeka: 14,5 mm
- Hrúbka stredného konzolového nosníka: 10 mm
- Závit regulačných skrutiek: M14
- Hrúbka dosiek základne: 2 × 8 mm
- Výška vozíka: 157 mm
- Priemer valčeka: 68 mm

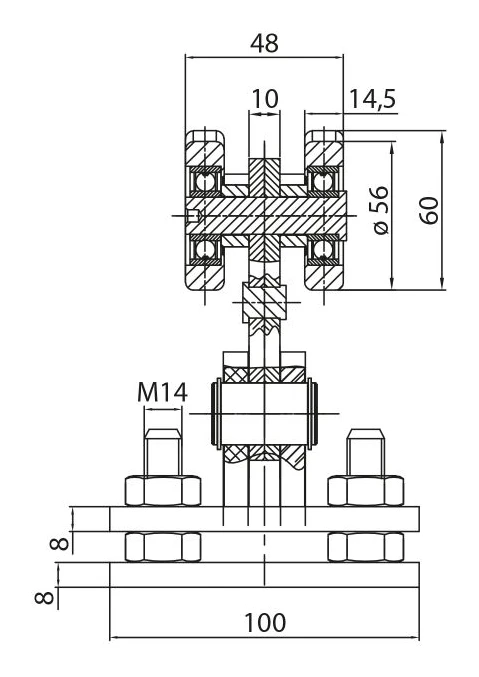

Rozmerový výkres zobrazuje rez jazdným vozíkom s vyznačenými kľúčovými rozmermi. Dvojúrovňové usporiadanie valčekov zabezpečuje optimálne rozloženie síl a dvojitá základňová doska s reguláciou skrutkami M14 umožňuje presné nastavenie výšky a zvislosti krídla brány po montáži.

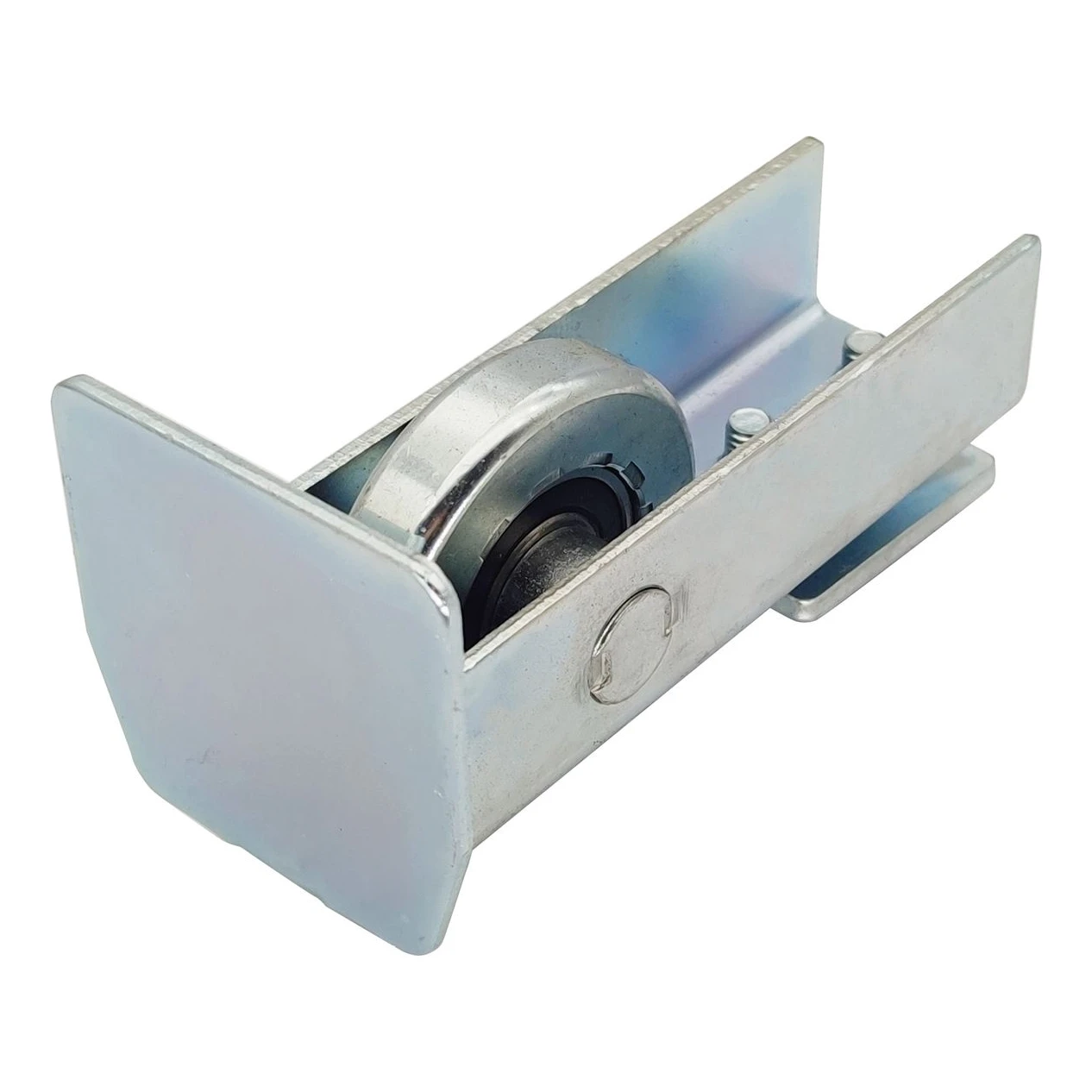

Nájazdový valček — stabilizácia a ochrana
Nájazdový valček sa montuje na začiatok samonosnej koľajnice. Jeho oceľová pozinkovaná konštrukcia preberá časť zaťaženia a stabilizuje krídlo, čím zlepšuje kultúru chodu brány. Spolupracuje s držiakom nájazdu pri stĺpiku, čo uľahčuje spoľahlivé dotiahnutie a obmedzuje vibrácie. Valček zároveň znižuje opotrebenie jazdných vozíkov a v zimnom období minimalizuje vplyv snehu a ľadu na chod brány.
- Kompatibilita: systém 68×68 mm
- Povrchová úprava: pozinkované — ochrana proti korózii

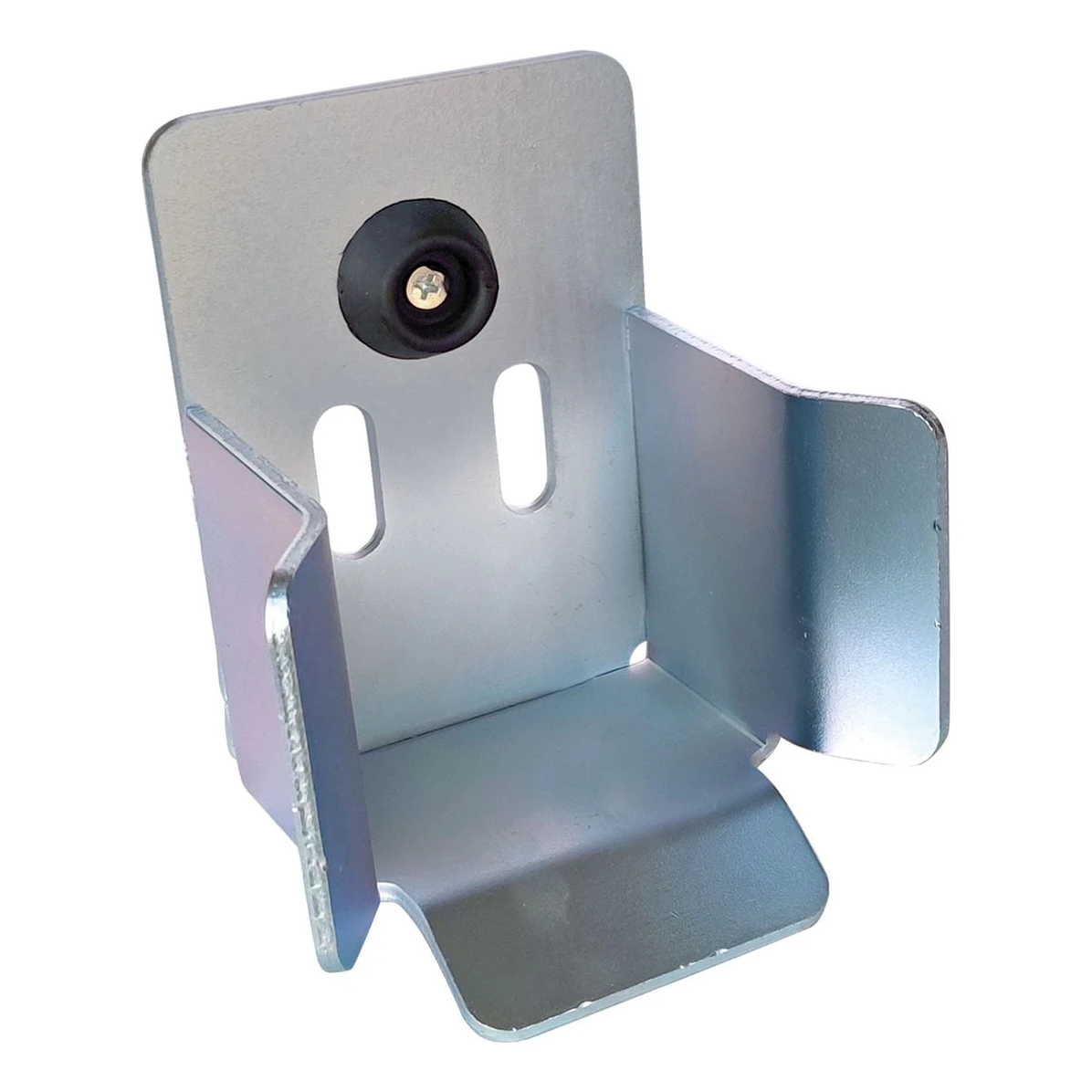

Držiak nájazdu — presné dotiahnutie
Nájazdové hniezdo vedie krídlo a zlepšuje stabilitu celého systému. Montáž je rýchla a jednoduchá — prvok sa priskrutkuje k dolnej časti korunného stĺpika. Spolu s nájazdovým valčekom tvorí sadu, ktorá navádzá bránu na stĺpik, uľahčuje spoľahlivé dotiahnutie a obmedzuje vibrácie. Na zadnej stene sa nachádzajú dva montážne otvory a gumový doraz, ktorý tlmí dojazd krídla.
- Kompatibilita: systém 68×68 mm
- Povrchová úprava: pozinkované
- Doraz: gumový — tlmenie dojazdu krídla
Údaje sady
- Hmotnosť sady: 12,934 kg
- Objem balenia: 10 486,88 cm³
- EAN: 5903313208031
- Kompatibilita vodiacej koľajnice: koľajnica 68×68
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ produktu | Balík / KIT s príslušenstvom |
| Konštrukcia vozíka | Pevná |
| Materiál koliesok | Plast |
| Počet koliesok [szt.] | 8 |
| Veľkosť jazdnej lišty | 68x68x3,5 |
| Typ jazdného systému | Pojezdový systém |
