Trapézový mostík hliníkový H-40 s EPDM 330 mm – uchytenie FV k trapézovému plechu
produkt nedostupný
pridať do zoznamu želaní
1
Popis
Trapézový mostík hliníkový H-40 s EPDM 330 mm – uchytenie FV k trapézovému plechu
Trapézový mostík H-40 s tesnením EPDM je hliníkový mostíkový profil určený na priame uchytenie fotovoltaických modulov na strechách krytých trapézovým plechom. Vyrobený zo zliatiny hliníka 6060, profil spája vysokú odolnosť proti korózii s dobrou mechanickou pevnosťou, čo sa prejavuje na trvácnosti inštalácie počas celej doby jej používania. Profil sa umiestňuje na vrchol vlny trapézového plechu a jeho výška zabezpečuje voľné prúdenie vzduchu pod panelom — prirodzené chladenie modulov zlepšuje ich výkon a oddeľuje panel od zohriateho povrchu strechy. Horný montážny kanál umožňuje uchytenie stredných a koncových svoriek pomocou skrutiek so šesťhrannou zápustnou hlavou a štvorhranných matíc, čo dáva montážnemu tímu flexibilitu pri umiestňovaní modulov.
Kľúčové výhody pre inštalatéra
- Tesnenie EPDM v súprave — tesné priľnutie k plechu bez potreby ďalších tesniacich materiálov
- Montážne otvory vytvárané priamo na mieste — voľné prispôsobenie rozstupu skrutiek rozstupu vĺn konkrétneho trapézového plechu, bez potreby objednávania variantov pre rôzne strešné profily
- Hliník 6060 odolný voči korózii a atmosférickým vplyvom
- Profil je vhodný na anodizáciu, čo zabezpečuje dodatočnú ochranu povrchu
- Výška profilu zaručuje prirodzené vetranie modulov a ich odsadenie od horúceho povrchu strechy

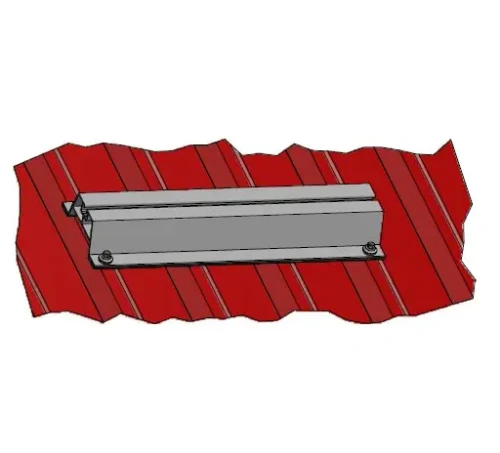

Montáž na streche z trapézového plechu

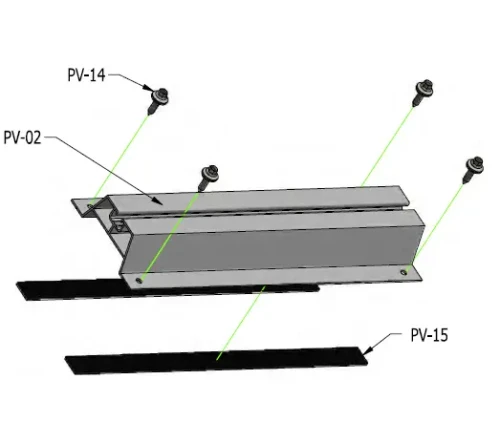

Trapézový mostík sa umiestňuje priamo na vrchol vlny trapézového plechu. Tesnenie EPDM zabezpečuje tesné priľnutie profilu k podkladu a chráni plech pred poškodením v mieste uchytenia. Otvory pre skrutky, ktoré upevňujú profil ku konštrukcii strechy, sa vyhotovujú priamo na stavbe — inštalatér tak prispôsobí rozstup konkrétnemu profilu plechu. Fotovoltaické panely sa upevňujú k hornému kanálu mostíka pomocou stredných alebo koncových svoriek.
Kompatibilita so systémom svoriek

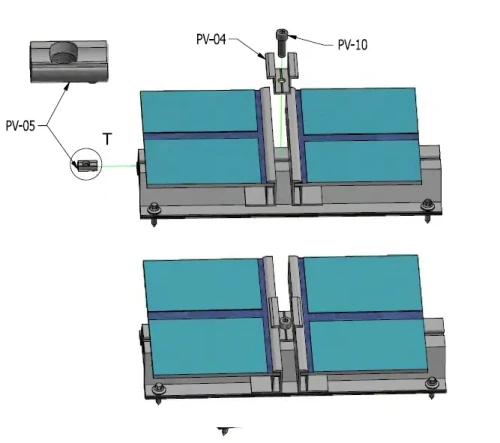

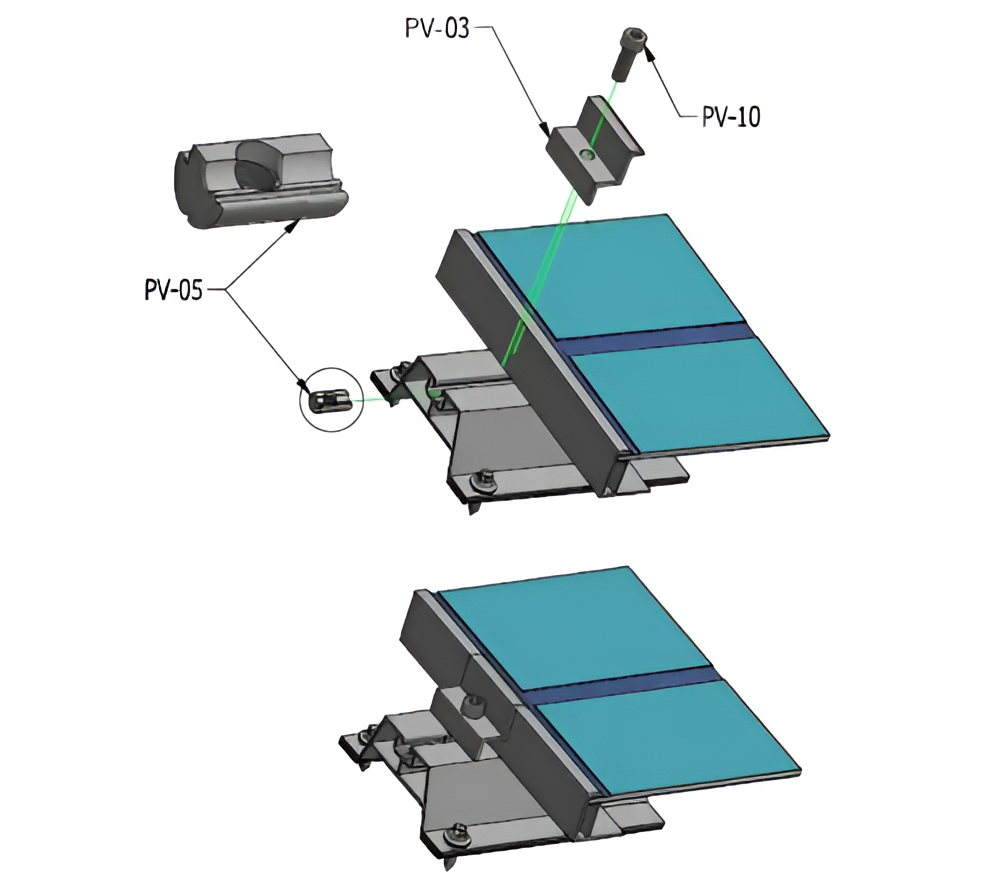

Profil je kompatibilný so širokou škálou montážneho príslušenstva. Stredné a koncové svorky sa umiestňujú do horného kanála lišty a štvorhranné matice so šesťhrannou hlavou ich zaisťujú v požadovanej polohe. Nasledujúce schémy zobrazujú príkladové konfigurácie s použitím koncových a stredných svoriek.

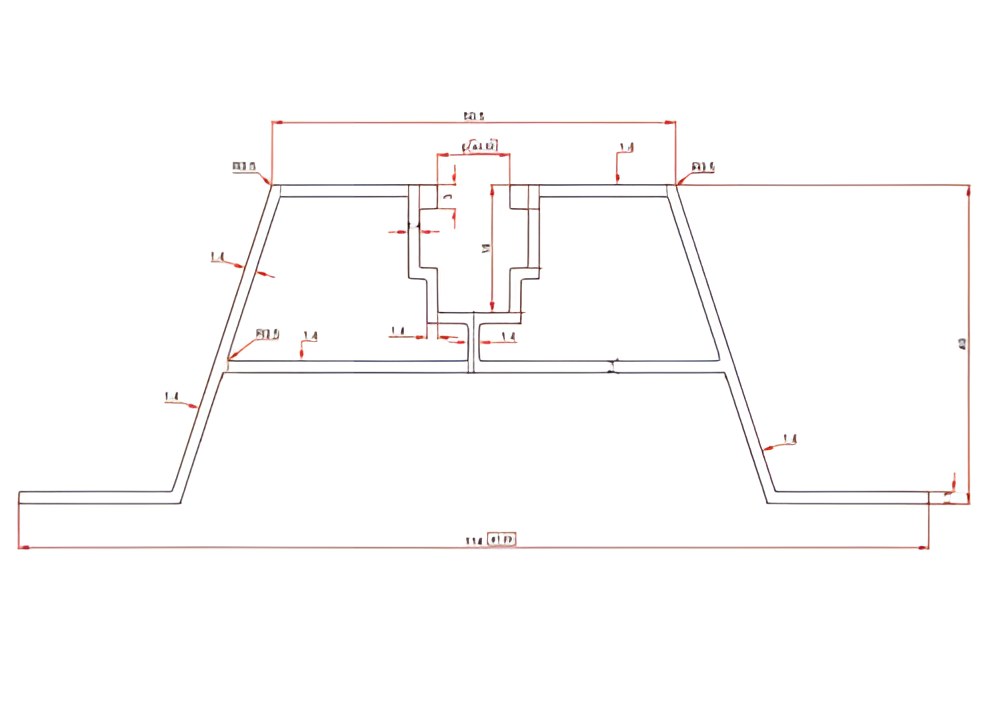

Konštrukcia profilu je založená na symetrickom trapézovom priereze s centrálnym montážnym kanálom v hornej časti. Veľká plocha styku s plechom zabezpečuje stabilitu a jednotná hrúbka stien zaručuje primeranú tuhosť pri zachovaní nízkej hmotnosti. Rovnomerné rozloženie zaťaženia umožňuje uchytenie svoriek v ľubovoľnom bode pozdĺž kanála.
