Trapézový hliníkový mostík H-70 s EPDM 330 mm – uchytenie FV panelov na trapézový plech
produkt nedostupný
pridať do zoznamu želaní
5
Popis
Trapézový hliníkový mostík H-70 s EPDM 330 mm – uchytenie FV panelov na trapézový plech

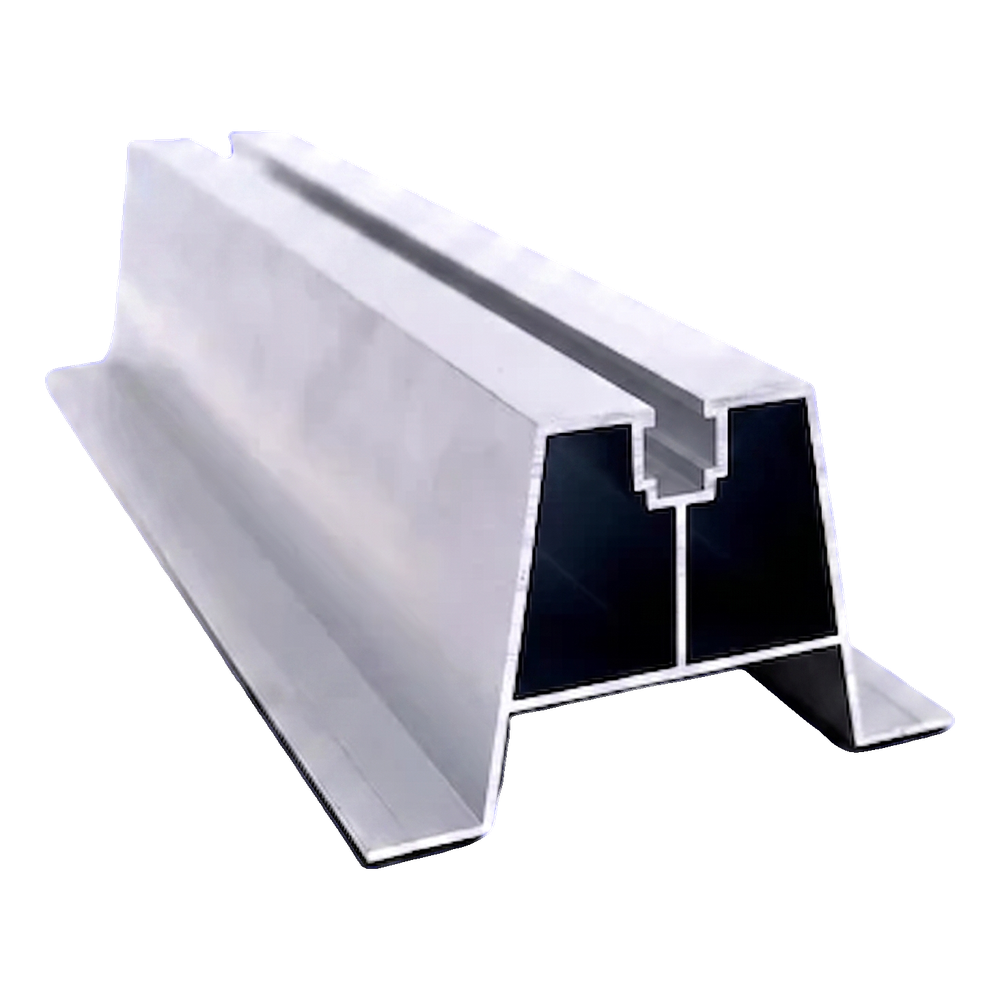

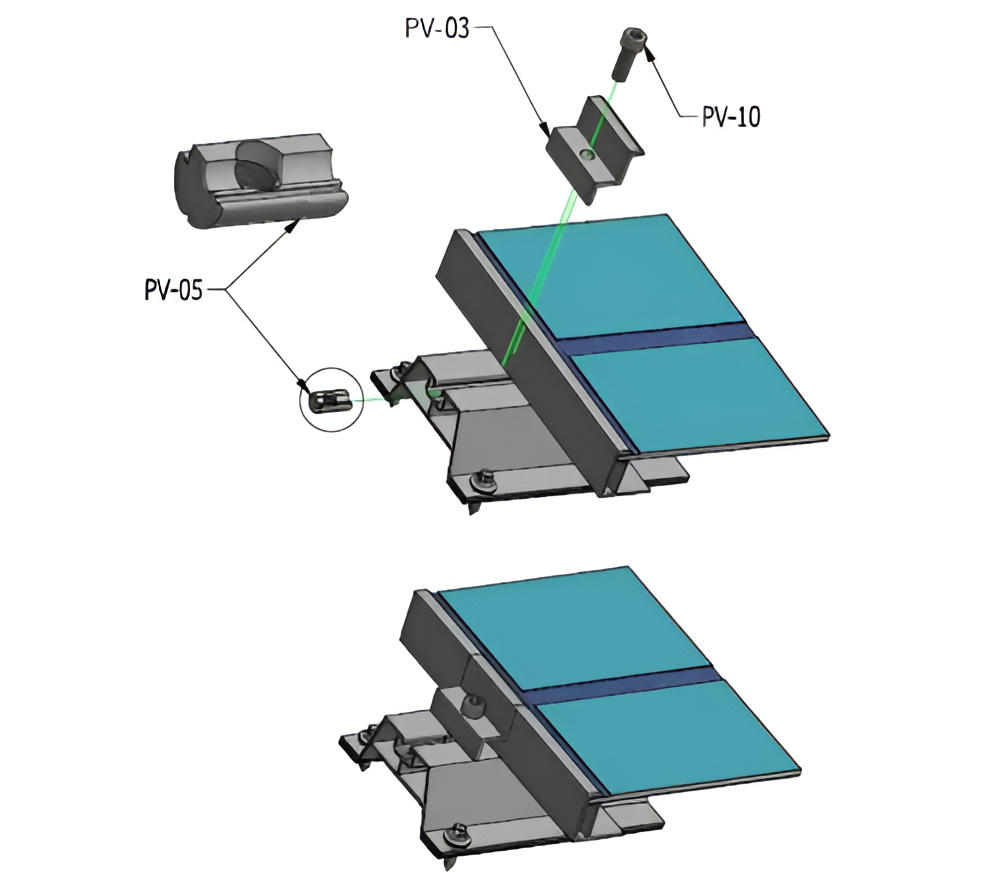

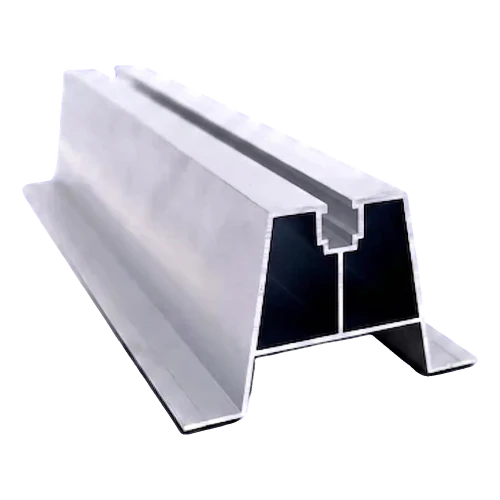

Trapézový mostík H-70 s tesnením EPDM je hliníkový mostíkový profil navrhnutý na priame uchytenie fotovoltaických panelov na strechách krytých trapézovým plechom. Trapézový tvar prierezu kopíruje geometriu vlny plechu, čím profil stabilne dosadá na strešnú krytinu bez potreby ďalších vyrovnávacích podložiek. Výška profilu zabezpečuje vhodný odstup medzi modulom a povrchom strechy, čo umožňuje voľné prúdenie vzduchu pod panelom — prirodzená ventilácia účinne odvádza teplo, čo sa prejaví lepšími pracovnými podmienkami FV modulov. Horný montážny kanál umožňuje uchytenie koncových a stredných svoriek pomocou skrutiek so šesťhrannou hlavou a štvorhranných matíc, a otvory na skrutky, ktorými sa mostík upevňuje k plechu, sa vyhotovujú priamo na streche počas montáže, čo umožňuje presne prispôsobiť kotviaci bod profilu plechu.
Výhody trapézového mostíka H-70
- Ventilačný priestor medzi panelom a strechou podporuje prirodzené chladenie modulov a obmedzuje pokles výkonu v horúcich dňoch
- Tesnenie EPDM v sade chráni strešnú krytinu v mieste uchytenia a zabraňuje prenikaniu vody pod plech
- Hliníková zliatina 6060 odolná voči korózii — profil nevyžaduje ďalšiu protikoróznu ochranu a osvedčí sa v exteriérových podmienkach po celé roky

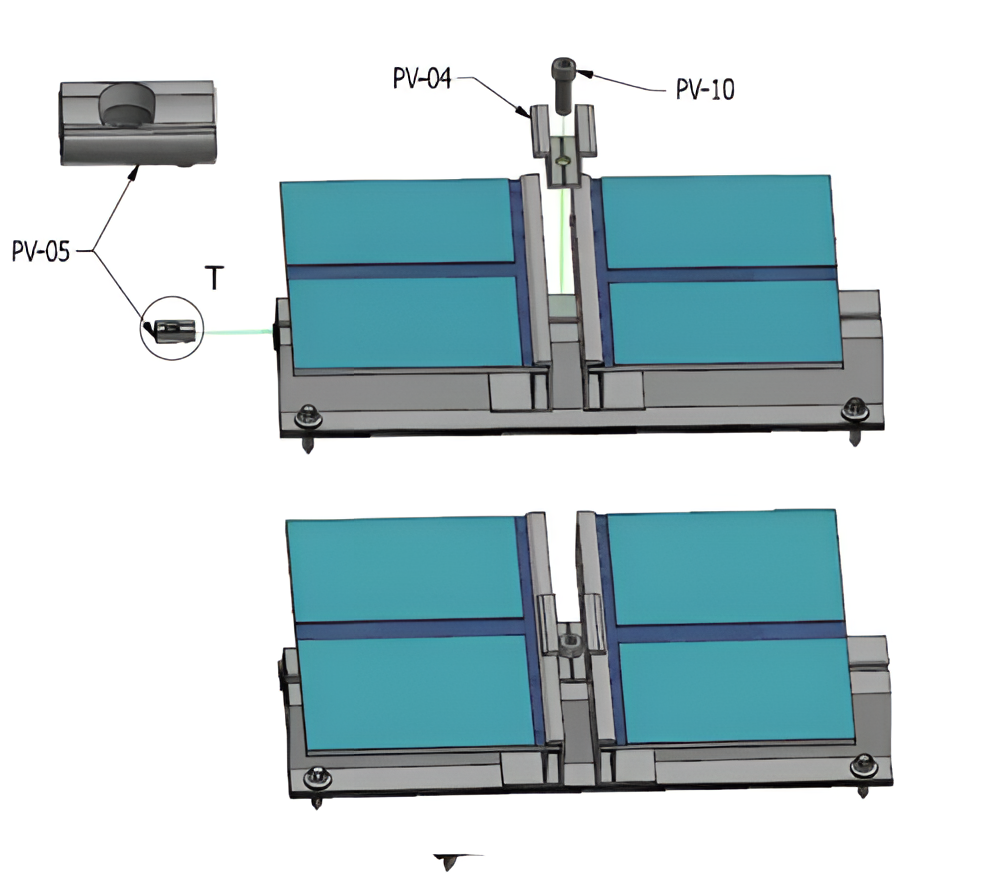

- Kompatibilita so strednými a koncovými svorkami umožňuje univerzálne použitie v rôznych konfiguráciách inštalácie
- Montážne otvory vyhotovované na streche — flexibilné prispôsobenie rozstupu vĺn trapézového plechu

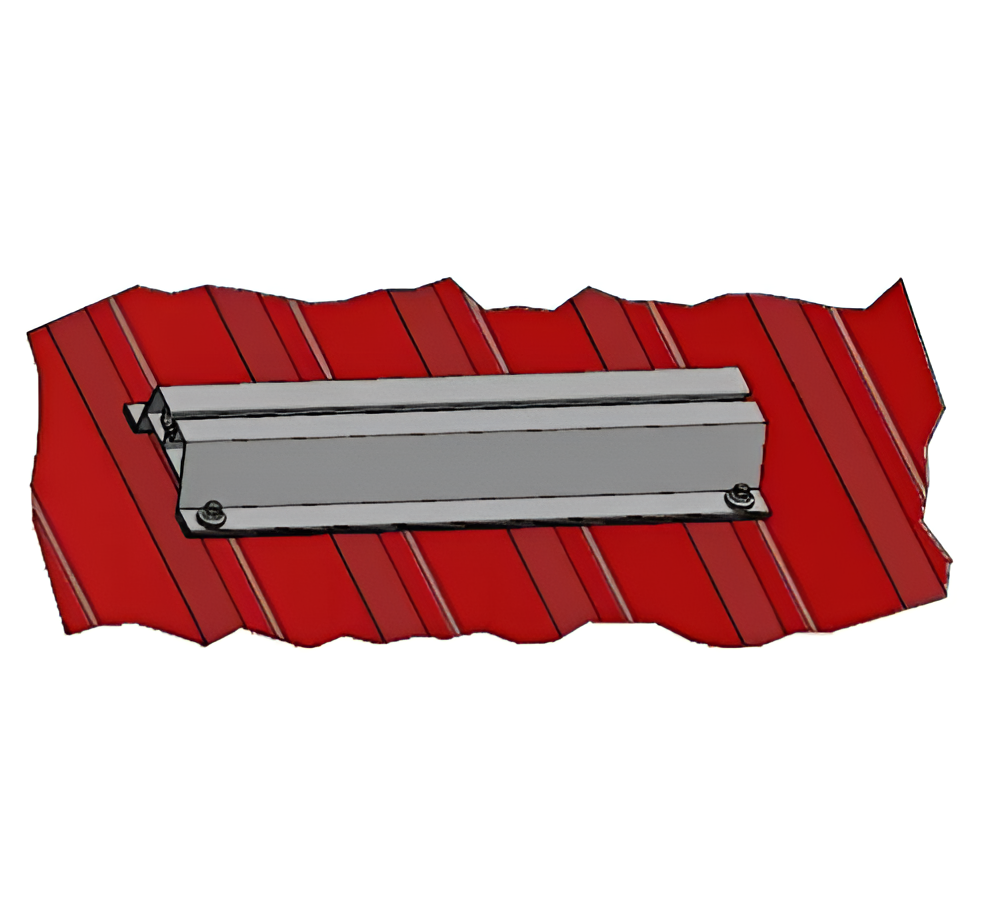

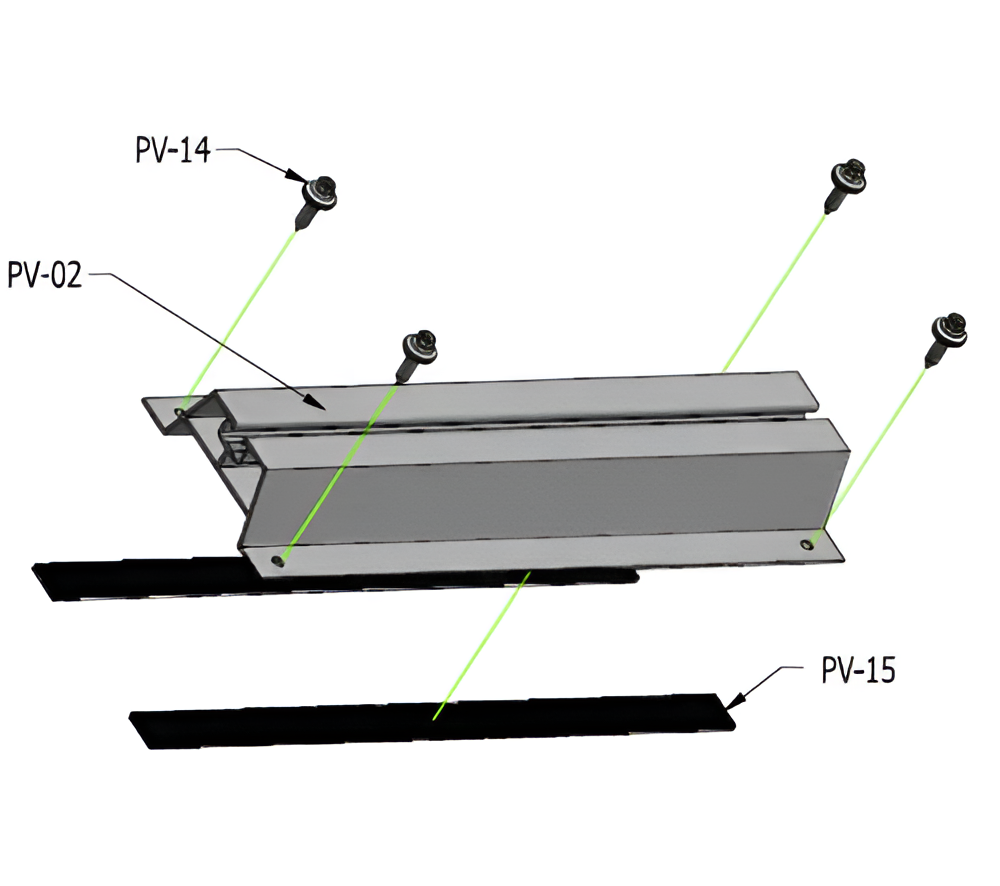

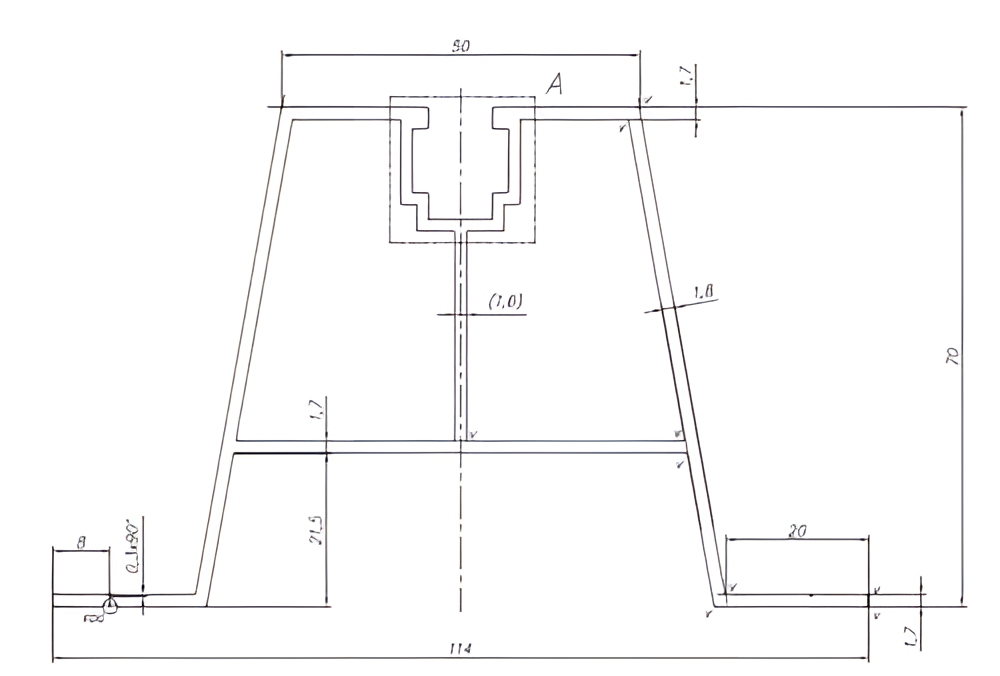

Profil má trapézový prierez s vnútorným vystužením — dve zvislé priečky stužujú konštrukciu a prenášajú zaťaženie z upevnených modulov na vlnu plechu. V hornej časti profilu sa nachádza montážny kanál určený na osadenie svoriek na uchytenie fotovoltaických modulov. Základňa profilu sa stabilne opiera o vlny trapézového plechu a tesnenie EPDM (viditeľné na montážnej schéme) vyplňuje nerovnosti a zabezpečuje tesnosť v kotviacich bodoch.
