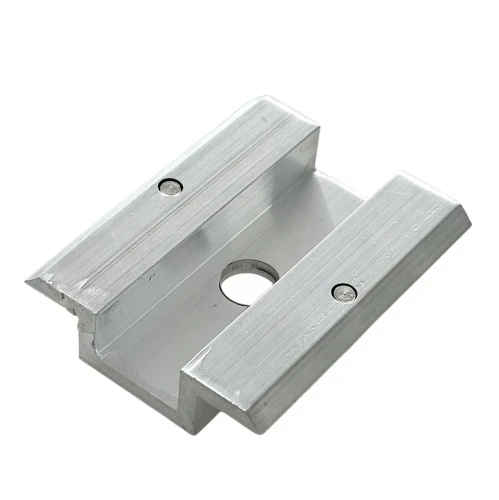

Stredná svorka H8 L50 - nízka - surová so zemniaceím kolíkom

Stredová svorka nízka H8 s kolíkom PV-04-18 (1)

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 0.03 kg

Cena/ ks.: 0,42 € 0.42

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (0,35 €)

bez 23% DPH, bez nákladov na dopravu

Ušetrite viac peňazí vďaka väčším obalom!
Čím väčšie balenie, tým nižšia jednotková cena!

* Možnosti balenia:

Kusov
Balíček: 250 Kusy
Balíček: 5000 Kusy
Balíček: 10000 Kusy

množstvo ks.

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

Predajca: Synerga

Kód produktu: PV-04-18

odporučiť priateľovi

Popis

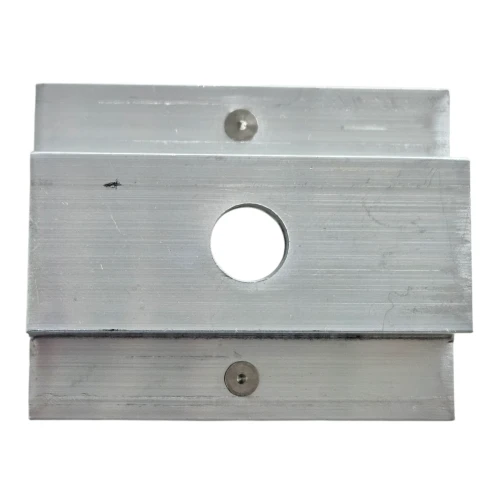

Stredná prížímacia svorka H8 - surová s uzemňovacím pinom

Stredná prížímacia svorka H8 s uzemňovacím pinom je profesionálny montážny prvok určený na upevnenie fotovoltaických modulov s výškou rámu od 30 mm vzwyž. Vyrobená z vysokokvalitnej hliníkovej zliatiny 6063-T66, zabezpečuje trvalé a bezpečné upevnenie solárnych panelov na nosnej konštrukcii. Povrch prvku zostáva surový, bez dodatočných ochranných vrstiev, čo umožňuje presné a spoľahlivé vyrovnanie potenciálov medzi prvkami inštalácie.

Výnimočnou vlastnosťou tejto svorky sú dva integrované uzemňovacie piny – po jednom na každú stranu – ktoré umožňujú rýchle a účinné vyrovnanie potenciálov medzi susednými fotovoltaickými modulmi, prepichnutím ich anodizovanej vrstvy počas dotiahnutia. Takéto riešenie nielen uľahčuje montáž, eliminuje potrebu používania dodatočných uzemňovacích podložiek, ale tiež výrazne skracuje čas inštalácie, zabezpečujúc vysokú úroveň bezpečnosti a efektívnosti celého systému.

Je to inovatívne riešenie podporujúce inštalácie bleskozvodu a prepäťovej ochrany, obzvlášť užitočné vo fotovoltaických systémoch.

Technické údaje

Výška rámu modulu: od 30 mm vzwyž

Celková šírka: 40 mm

Celková výška: 11,6 mm

Celková dĺžka: 50 mm

Šírka vnútorného kanála: 14,4 mm

Priemer montážneho otvoru: 9 mm (M8)

Materiál: hliník 6063-T66

Povrchová úprava: surový hliník

Odporúčaný uťahovací moment: presnú hodnotu je potrebné vždy overiť v špecifikácii výrobcu modulu

Používané skrutky: M8

Použitie Stredná prížímacia svorka je dôležitým upevňovacím prvkom pre inštaláciu solárnych modulov – slúži na spojenie a upevnenie dvoch susedných panelov k hliníkovému profilu. Produkt je určený na montáž solárnych modulov na plochých a šikmých strechách. Používajte stredné svorky medzi susednými panelmi v rade. Na upevnenie krajných panelov (na koncoch radov) je potrebné používať bočné svorky.

Kompatibilita

Hliníkové profily prispôsobené pre šesťhranné skrutky

Hliníkové profily pre skrutky typu T

Trapézové profily pre strechy z trapézového plechu

Výhody

Vysokokvalitný materiál – vyrobená z hliníka 6063-T66, vyznačuje sa vysokou odolnosťou voči poveternostným podmienkam.

Trvanlivosť – vysoká kvalita vyhotovenia zaručuje trvalé upevnenie konštrukcie fotovoltaických panelov.

Odolnosť voči korózii – odolná voči pôsobeniu vonkajších faktorov a korózii.

Mechanická pevnosť – odolná voči nárazom a mechanickému poškodeniu.

Spoľahlivé vedenie – špeciálne navrhnuté piny prepichujú anodizovanú vrstvu panelov, zabezpečujúc bezpečné vyrovnanie potenciálov bez potreby používania uzemňovacích podložiek.

Vyrovnanie potenciálov – zabezpečuje kontinuitu vedenia medzi modulmi a nosnou konštrukciou.

Ryhovaný povrch – zúbkované prížímacie hrany zabezpečujú pevný úchop a zabraňujú posúvaniu panelov.

Pokyny na montáž

Namontujte svorku na montážnu koľajnicu pomocou posuvnej matice a skrutky M8.

Umiestnite dva susedné fotovoltaické panely do oblasti svorky, uistite sa, že uzemňovacie piny majú kontakt s rámami oboch modulov.

Dotiahnite skrutku – skontrolujte špecifikáciu výrobcu panelu – tá určuje optimálnu silu dotiahnutia.

Obsah balenia Stredná prížímacia svorka H8 s uzemňovacím pinom. Pozor: skrutky, matice a posuvné matice je potrebné zakúpiť samostatne.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technické údaje

Typ svorky	Stredná
Hrúbka panelu [mm]	30-45
Farba	Strieborná
Uzemňovací kolík	Áno
Príslušenstvo	Bez príslušenstva
