Koncová svorka H30 L50 - surová so zemniacim pinom

Bočná tlaková svorka -H30 so zemniacim kolíkom PV-03-32 (1)

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 0.02 kg

Cena/ ks.: 230 213,18 € 230213.18

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (187 165,18 €)

bez 23% DPH, bez nákladov na dopravu

Ušetrite viac peňazí vďaka väčším obalom!
Čím väčšie balenie, tým nižšia jednotková cena!

* Možnosti balenia:

Kusov
Balíček: 250 Kusy
Balíček: 5000 Kusy
Balíček: 10000 Kusy

množstvo ks.

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

Predajca: Synerga

Kód produktu: PV-03-32

odporučiť priateľovi

Popis

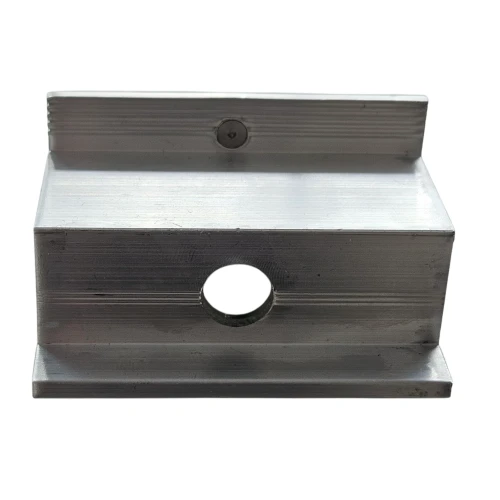

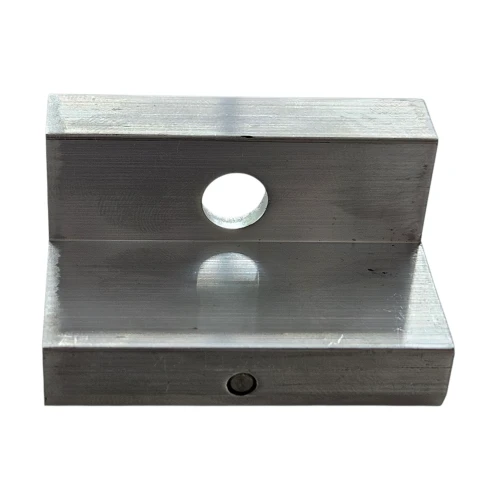

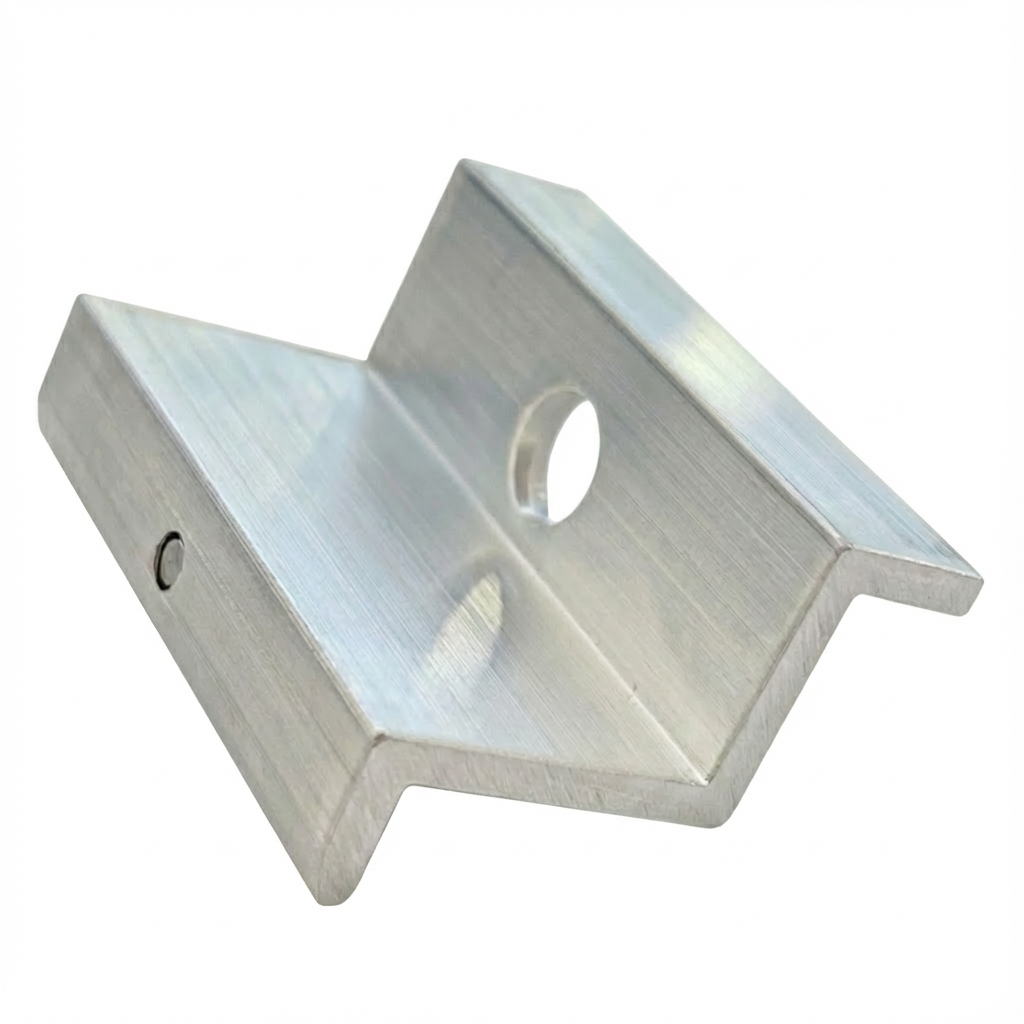

Koncová prížímacia svorka H30 s uzemňovacím pinom

Koncová prížímacia svorka H30 s uzemňovacím pinom je profesionálny montážny prvok určený na upevnenie fotovoltaických modulov s výškou rámu 30 mm. Vyrobená z vysokokvalitnej hliníkovej zliatiny 6063-T66, zabezpečuje trvalé a bezpečné upevnenie solárnych panelov na nosnej konštrukcii. Povrch prvku zostáva surový, bez dodatočných ochranných vrstiev, čo umožňuje presné a spoľahlivé vyrovnanie potenciálov medzi prvkami inštalácie.

Výnimočnou vlastnosťou tejto svorky je integrovaný uzemňovací pin, ktorý umožňuje rýchle a účinné vyrovnanie potenciálov medzi fotovoltaickým modulom a nosnou konštrukciou. Počas uťahovania pin prepichne anodizovanú vrstvu rámu, čím zabezpečí kontinuitu spojenia. Takéto riešenie nielen uľahčuje montáž – eliminuje potrebu používania dodatočných uzemňovacích podložiek – ale tiež výrazne skracuje čas inštalácie a ponúka vysokú úroveň bezpečnosti a efektívnosti celého systému.

Toto inovatívne riešenie podporuje inštalácie bleskozvodu a prepäťovej ochrany, obzvlášť užitočné vo fotovoltaických systémoch. Koncová svorka s uzemňovacím pinom je ideálna pre panely montované jednotlivo alebo na krajných pozíciách v rade.

Technické údaje

Výška rámu modulu: 30 mm

Celková výška: 32,8 mm

Priemer montážneho otvoru: 9 mm (M8)

Materiál: hliník EN AW 6060

Povrchová úprava: surový

Odporúčaný uťahovací moment: hodnota závislá od dokumentácie výrobcu PV modulu

Používané skrutky: M8

Použitie Koncová prížímacia svorka je dôležitým upevňovacím prvkom v inštaláciách solárnych modulov – slúži na upevnenie krajných panelov v rade k hliníkovému profilu. Produkt je určený na montáž solárnych modulov na plochých a šikmých strechách. Používajte koncovú svorku na upevnenie panelov na začiatku a konci každého radu. Medzi susednými panelmi v rade je potrebné používať stredové svorky.

Kompatibilita

Hliníkové profily prispôsobené pre šesťhranné skrutky

Hliníkové profily pre skrutky typu T

Trapézové profily pre strechy z trapézového plechu

Výhody

Vysokokvalitný materiál – vyrobená z hliníka EN AW 6060, vyznačuje sa vysokou odolnosťou voči poveternostným podmienkam.

Trvanlivosť – vysoká kvalita prevedenia zaručuje trvalé upevnenie konštrukcie fotovoltaických panelov.

Odolnosť proti korózii – odolná voči pôsobeniu vonkajších faktorov a korózii.

Mechanická pevnosť – odolná voči nárazom a mechanickému poškodeniu.

Integrované uzemnenie – uzemňovací pin eliminuje potrebu používania uzemňovacích podložiek, čo skracuje čas a zvyšuje pohodlie montáže.

Vyrovnanie potenciálov – zabezpečuje kontinuitu elektrického kontaktu medzi modulom a nosnou konštrukciou.

Ideálna pre jednotlivé panely – vynikajúce riešenie pre moduly montované jednotlivo alebo na krajných pozíciách v rade.

Pokyny na montáž

Namontujte svorku na montážnu lištu pomocou posuvnej matice a skrutky M8.

Umiestnite krajný fotovoltaický panel do oblasti svorky a uistite sa, že uzemňovací pin má kontakt s rámom modulu.

Utiahnite skrutku podľa odporúčaní výrobcu PV modulu.

Na každý rad panelov je potrebných minimálne štyri koncové svorky – dve na začiatku, dve na konci radu panelov.

Nepoužívajte anodizované alebo lakované koncové svorky s pinom. V takom prípade použite koncovú svorku bez pinu a špeciálnu kontaktnú plechovú podložku montovanú medzi rám panelu a hliníkový profil.

Obsah balenia Koncová prížímacia svorka H30 s uzemňovacím pinom. Pozor: skrutky, matice a posuvné matice je potrebné zakúpiť samostatne.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technické údaje

Typ svorky	Krajová
Hrúbka panelu [mm]	30
Farba	Strieborná
Uzemňovací kolík	Áno
Príslušenstvo	Bez príslušenstva
