Montážny profil PV hliníkový 40×40 mm / 625 cm – na skrutky so šesťhrannou hlavou M10

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 4.92 kg

Cena/ ks.: 39,59 € 39.59

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (32,19 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

Kusov
Balíček: 16 Kusy
Balíček: 174 Kusy
Balíček: 348 Kusy

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

Predajca: -

Kód produktu: PV-01-02

odporučiť priateľovi

Popis

Montážny profil PV hliníkový 40×40 mm / 625 cm – na skrutky so šesťhrannou hlavou M10

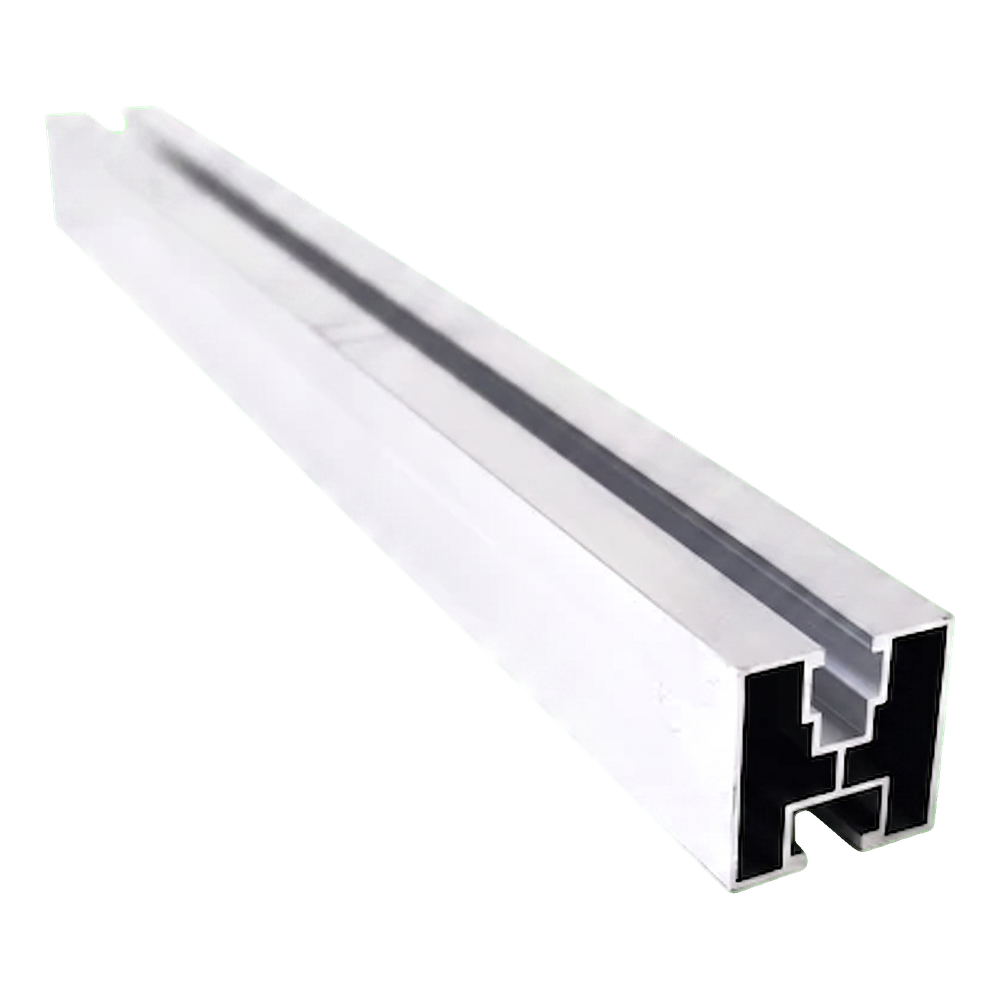

Montážny hliníkový profil 40×40 mm s dvoma koľajnicovými kanálmi – perspektívny pohľad

Montážny profil PV 40×40 mm s dĺžkou 625 cm je základným prvkom nosnej konštrukcie fotovoltaických inštalácií na šikmých strechách. Vyrobený zo zliatiny hliníka 6060 spája nízku vlastnú hmotnosť s dobrou mechanickou pevnosťou a vysokou odolnosťou voči korózii. Dvojkanálová konštrukcia prierezu — s horným koľajnicovým kanálom na upevnenie modulových svoriek a dolným kanálom na spojenie so strešnými hákmi, adaptérmi alebo trojuholníkmi — umožňuje rýchlu a spoľahlivú montáž celého systému. Profil je prispôsobený na skrutky so šesťhrannou hlavou M10 DIN 933 v dolnom kanáli a štvorhranné matice M8 v hornom kanáli, čo zaisťuje kompatibilitu s bežnými strednými a koncovými svorkami dostupnými na trhu.

Kľúčové výhody pre inštalatéra

Dvojkanálový prierez 40×40 mm umožňuje nezávislé upevnenie PV modulov (horný kanál) a strešnej podkonštrukcie (dolný kanál)

Hliník 6060 zaisťuje odolnosť voči korózii a vplyvu atmosférických podmienok — profil je dostupný aj vo verzii eloxovanej na čierno pre zvýšenú ochranu a estetiku

Dĺžku možno zväčšiť pomocou spojok profilov dostupných samostatne, čo dáva flexibilitu pri navrhovaní rozstupu koľajníc

Hrúbka steny 1,2 mm pri hmotnosti len 0,82 kg/m minimalizuje zaťaženie strešnej konštrukcie

Hliníková zliatina 6060 je vhodná na elektrolytické eloxovanie, čo zaisťuje dodatočnú ochranu a dekoratívnu povrchovú úpravu

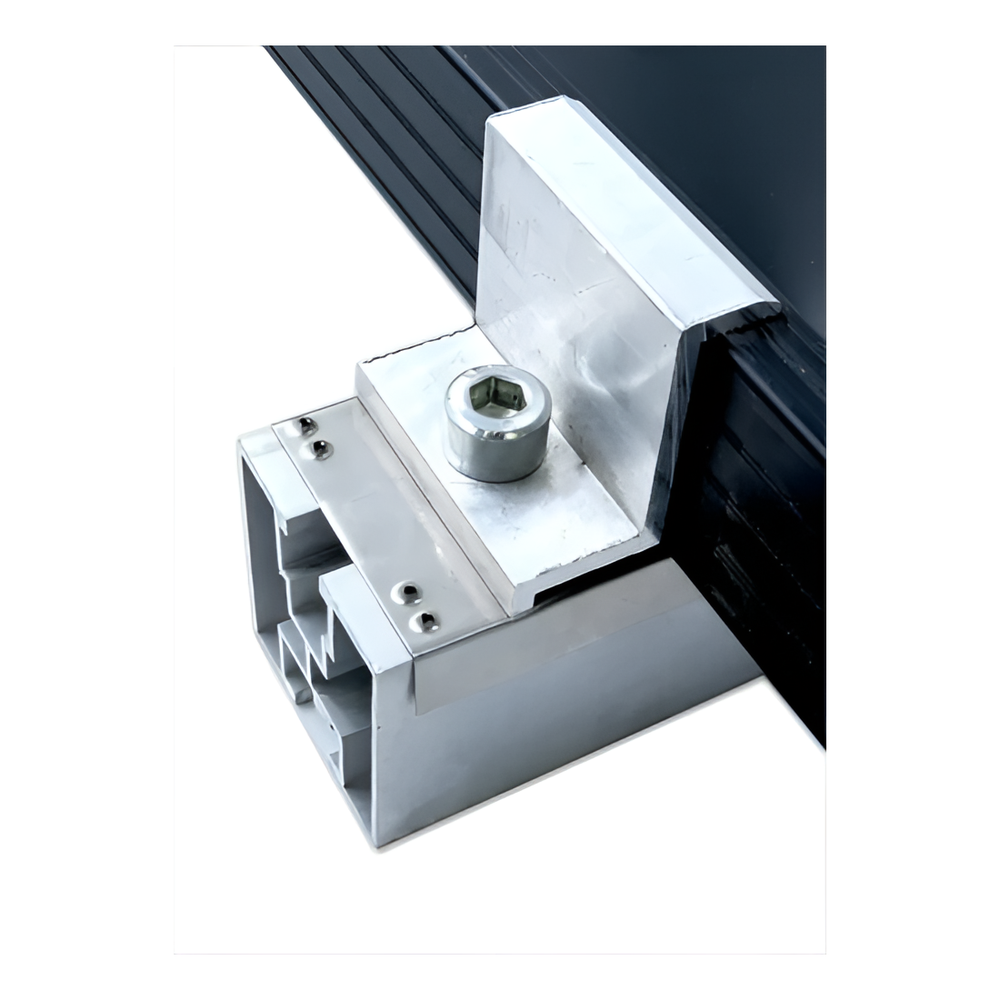

Hliníkový profil 40×40 s namontovanou koncovou svorkou – detailný pohľad na upevnenie

Profil sa osvedčil ako nosná koľajnica v montážnych systémoch na šikmých strechách krytých strešnou krytinou, trapézovým plechom a inými strešnými krytinami. Horný koľajnicový kanál prijíma stredné a koncové svorky, ktoré pritláčajú rám fotovoltaického modulu priamo k profilu. Dolný kanál slúži na spojenie so strešnými hákmi alebo adaptérmi upevnenými na krokvách. Vďaka tomu celá konštrukcia vytvára stabilný, vetraný nosný systém, ktorý prenáša zaťaženie vetrom a snehom na strešný krov.

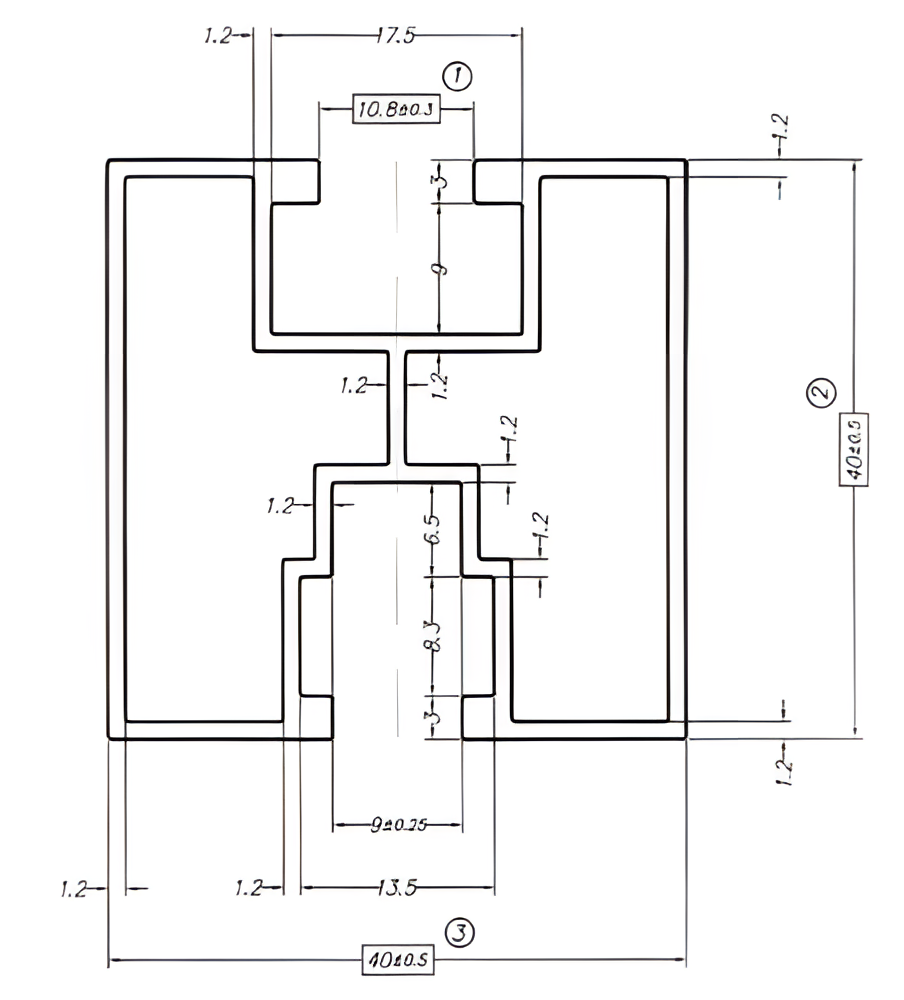

Rozmerový výkres prierezu profilu 40×40 mm s vyznačenými rozmermi kanálov a stien

Prierez a rozmery kanálov

Technický výkres prierezu zobrazuje podrobnú geometriu profilu. Vonkajšie rozmery sú 40 ±0,5 × 40 ±0,5 mm. Horný koľajnicový kanál má šírku otvoru 10,8 ±0,3 mm a je prispôsobený na štvorhranné matice M8. Dolný koľajnicový kanál má šírku otvoru 9 ±0,75 mm a hĺbku umožňujúcu uloženie skrutky so šesťhrannou hlavou M10 DIN 933. Hrúbka steny je 1,2 mm po celom obvode profilu, čo zaisťuje rovnomerné rozloženie napätia pri zachovaní nízkej hmotnosti.

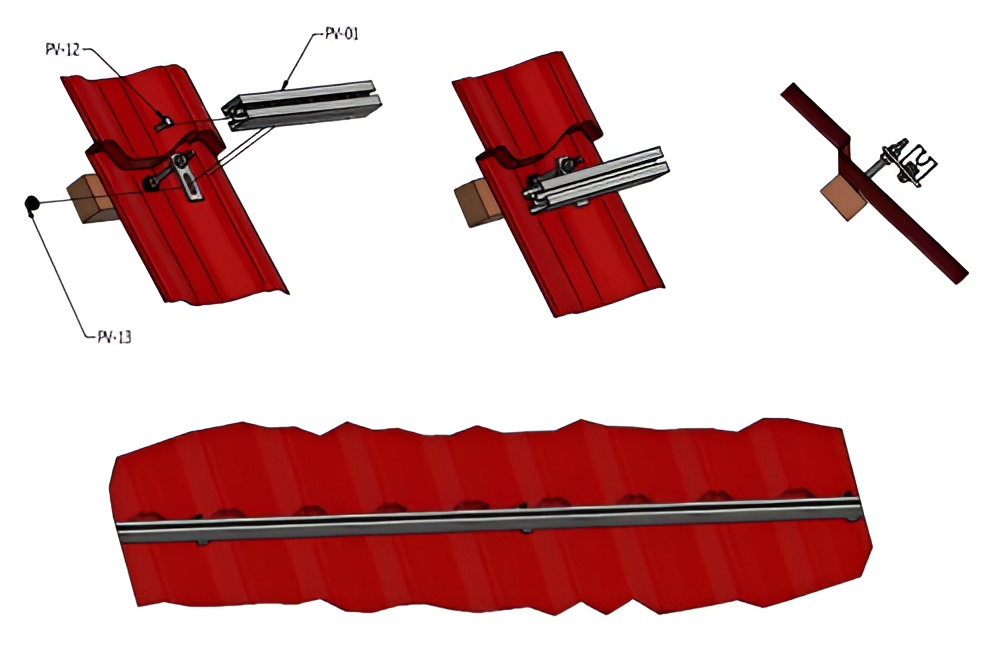

Schéma montáže profilu na šikmej streche so strešnými hákmi a svorkami – 3D pohľad

Video prezentujúce montážny systém s hliníkovým PV profilom

Video prezentujúce montáž profilu na strešnú konštrukciu

Video prezentujúce použitie profilu vo fotovoltaickej inštalácii

Rozmery

Prierez (šírka × výška)	40 × 40 mm (±0,5 mm)
Dĺžka	625 cm
Hrúbka steny	1,2 mm
Hmotnosť na meter	0,82 kg
Šírka otvoru horného kanála	10,8 ±0,3 mm
Šírka otvoru dolného kanála	9 ±0,75 mm

Materiál a povrchová úprava

Materiál / zliatina	hliník 6060
Povrchová úprava	surová (verzia eloxovaná na čierno dostupná samostatne)

Montáž a kompatibilita

Montážny kanál / typ drážky	dvojitý — horný (svorky PV modulov) + dolný (háky / strešné adaptéry)
Kompatibilné skrutky	horný kanál: štvorhranná matica M8; dolný kanál: skrutka so šesťhrannou hlavou M10 DIN 933
Typ strechy / podkladu	šikmé strechy — strešná krytina, trapézový plech a iné krytiny s podkonštrukciou na hákoch alebo adaptéroch
Spôsob spájania	spojky profilov (dostupné samostatne) umožňujúce predĺženie koľajnice

Ostatné parametre

Eloxovaná verzia	áno — dostupná vo variante eloxovanom na čierno
Dodávka	FTL (plná kamiónová zásielka)

Technické údaje

Dĺžka [mm]	6250
Profil [mm]	40×40
Typ drážky	Pre šesťhrannú skrutku
Povrchová úprava	Prírodné

Bezpečnosť

Odoslať Komentár
