Uzemňovacia podložka – kontaktná doštička PV z nehrdzavejúcej ocele 40×40 mm

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 0.004 kg

Cena/ ks.: 0,06 € 0.06

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (0,05 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

Kusov
Balíček: 500 Kusy
Balíček: 15000 Kusy
Balíček: 30000 Kusy

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

Predajca: -

Kód produktu: PV-20

odporučiť priateľovi

Popis

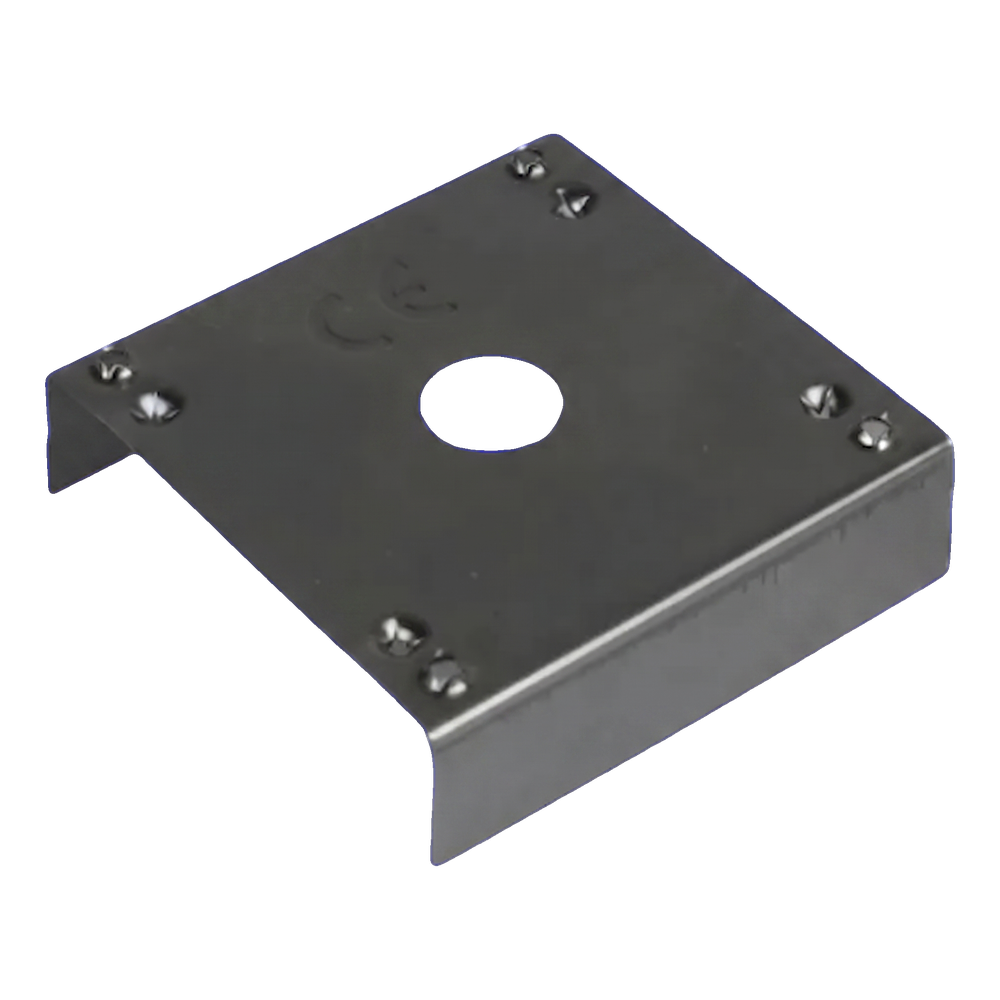

Uzemňovacia podložka – kontaktná doštička PV z nehrdzavejúcej ocele 40×40 mm

Uzemňovacia podložka – kontaktná doštička 40×40 mm z nehrdzavejúcej ocele

Uzemňovacia podložka – kontaktná doštička je nevyhnutným prvkom vyrovnávacích spojení vo fotovoltaických inštaláciách. Zabezpečuje galvanickú kontinuitu medzi rámami PV modulov a montážnou konštrukciou, čím umožňuje účinné vyrovnanie elektrických potenciálov. Osem ostrých kužeľových výstupkov rozmiestnených symetricky na povrchu doštičky prerazí tenkú anodizovanú vrstvu hliníka pokrývajúcu rámy panelov — vrstvu, ktorá je izolátorom a nevedie elektrický náboj. Vďaka tomu sa podložka dostane priamo k vrstve kovového hliníka a vytvorí pevné a trvácne elektrické spojenie. Doštička je vyrobená z nehrdzavejúcej ocele 1.4301 (austenitická trieda A2/304), čo zaručuje výnimočnú odolnosť voči korózii a dlhoročnú, neprerušenú prevádzku za akýchkoľvek poveternostných podmienok. Tvar otvoreného profilu U s dvomi ohnutými krídelkami uľahčuje polohovanie na montážnom profile a stabilizuje prvok pred dotiahnutím skrutky.

Prečo je vhodné používať kontaktné doštičky

Prerážajú anodizovanú izolačnú vrstvu rámov panelov, čím zabezpečujú spoľahlivý elektrický kontakt

Nehrdzavejúca oceľ A2 (1.4301/304) — austenitická, nemagnetická, odolná voči korózii za akýchkoľvek podmienok prostredia, aj v morskej a priemyselnej atmosfére

Kompaktné rozmery 40×40 mm — kompatibilita s bežnými montážnymi profilmi PV

Tvar profilu U stabilizuje podložku na profile — rýchla a spoľahlivá montáž bez dodatočného polohovania

Minimálna hmotnosť (4 g) neovplyvňuje zaťaženie konštrukcie

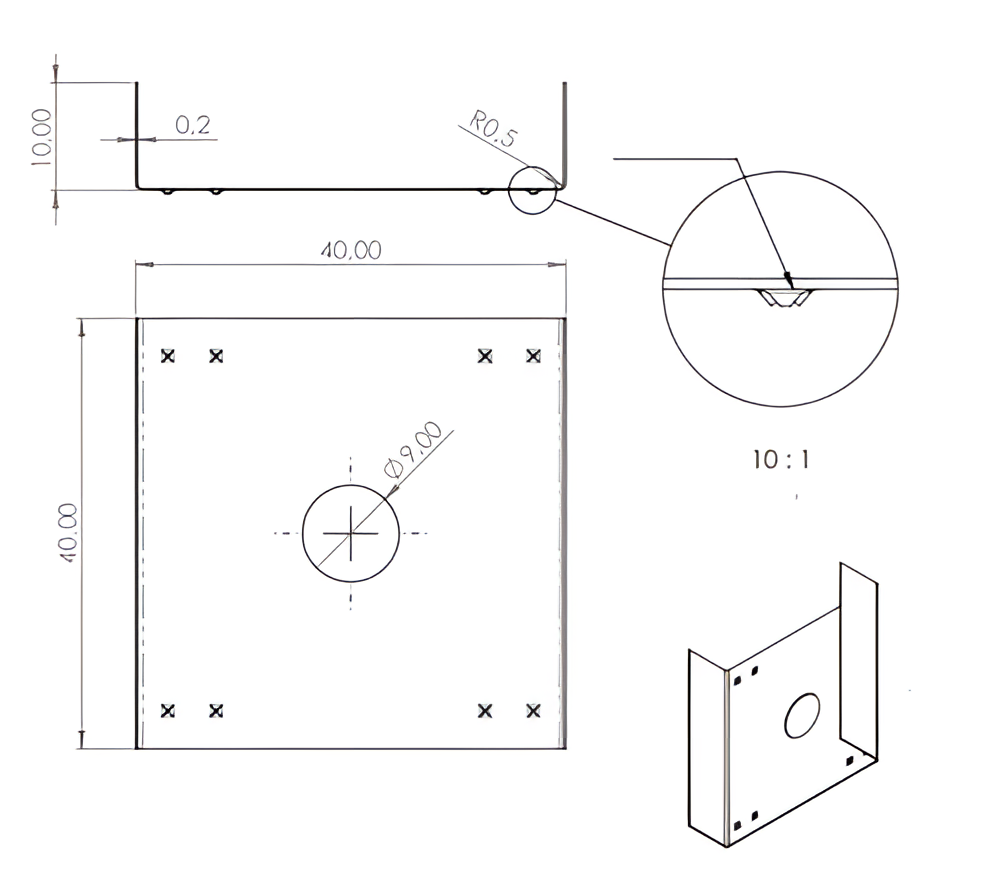

Technický výkres uzemňovacej podložky 40×40 mm s rozmermi a detailom výstupku

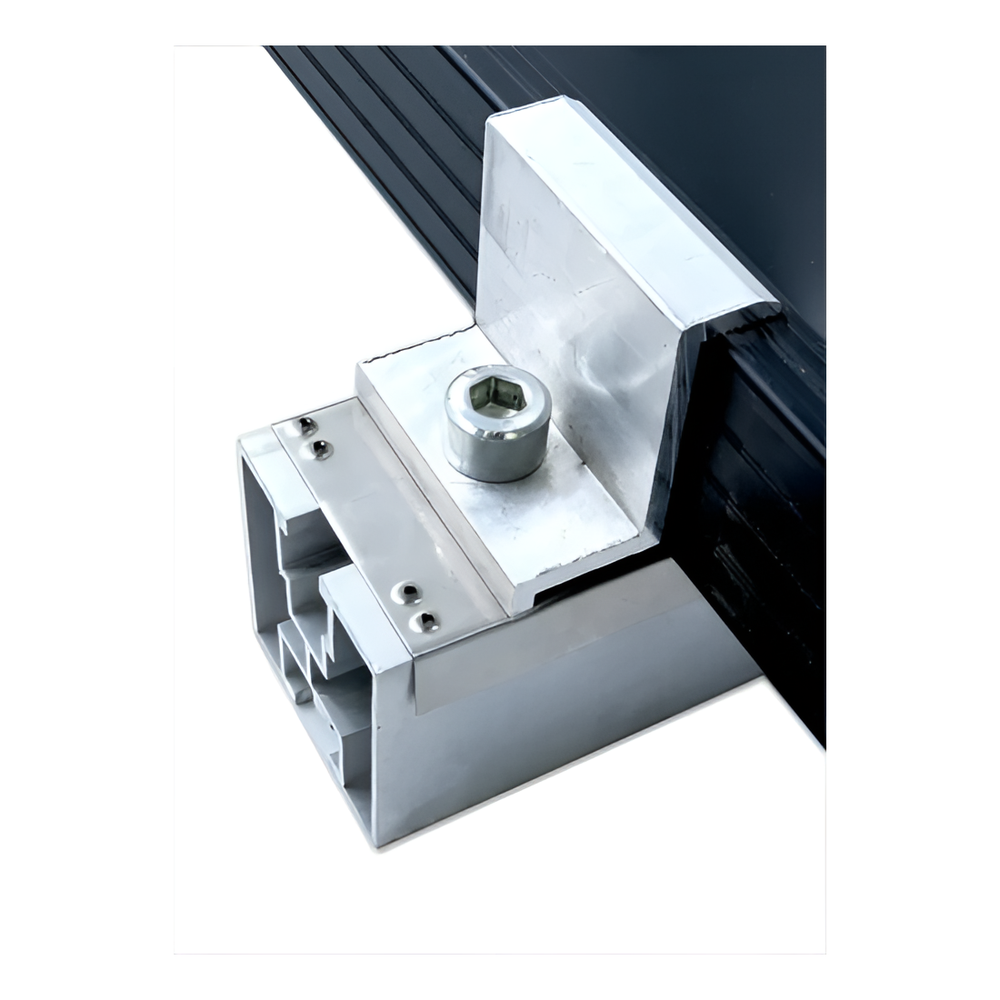

Uzemňovacia podložka namontovaná medzi klemou a hliníkovým profilom s rámom PV panela

Fotografia zobrazuje kontaktnú podložku namontovanú medzi upevňovacou klemou a hliníkovým profilom konštrukcie PV. Uzemňovacie výstupky sú pritláčané k rámu fotovoltaického modulu, prerážajú anodizovanú vrstvu a zabezpečujú spoľahlivý galvanický kontakt potrebný na správne vyrovnanie potenciálov v inštalácii.

Video predstavujúce uzemňovaciu podložku vo fotovoltaickej inštalácii

Video predstavujúce použitie kontaktnej doštičky vo vyrovnávacích spojeniach PV

Video predstavujúce montáž uzemňovacích prvkov vo fotovoltaickom systéme

Technické parametre

Typ prvku	uzemňovacia podložka – kontaktná doštička
Priemer / rozmer	40 × 40 mm
Výška ohybu (krídelko)	10 mm
Priemer montážneho otvoru	Ø 9 mm
Hrúbka	0,2 mm
Počet uzemňovacích výstupkov	8
Polomer výstupku	R 0,5 mm

Materiál

Materiál	nehrdzavejúca oceľ 1.4301 (A2 / trieda 304)
Odolnosť voči korózii	vysoká — austenitická nemagnetická oceľ s prídavkom niklu

Montáž a použitie

Spôsob montáže	dotiahnutie skrutkou cez centrálny otvor Ø 9 mm na montážnom profile
Kompatibilné profily / konštrukcie	hliníkové montážne profily PV — rámy fotovoltaických modulov

Fyzikálne vlastnosti

Hmotnosť	0,004 kg (4 g)

Bezpečnosť
