Kompletná elektrická súprava pre fotovoltaiku so striedačom 22KTLX-G3 3F 2MPPTSofar
produkt nedostupný
pridať do zoznamu želaní
Popis

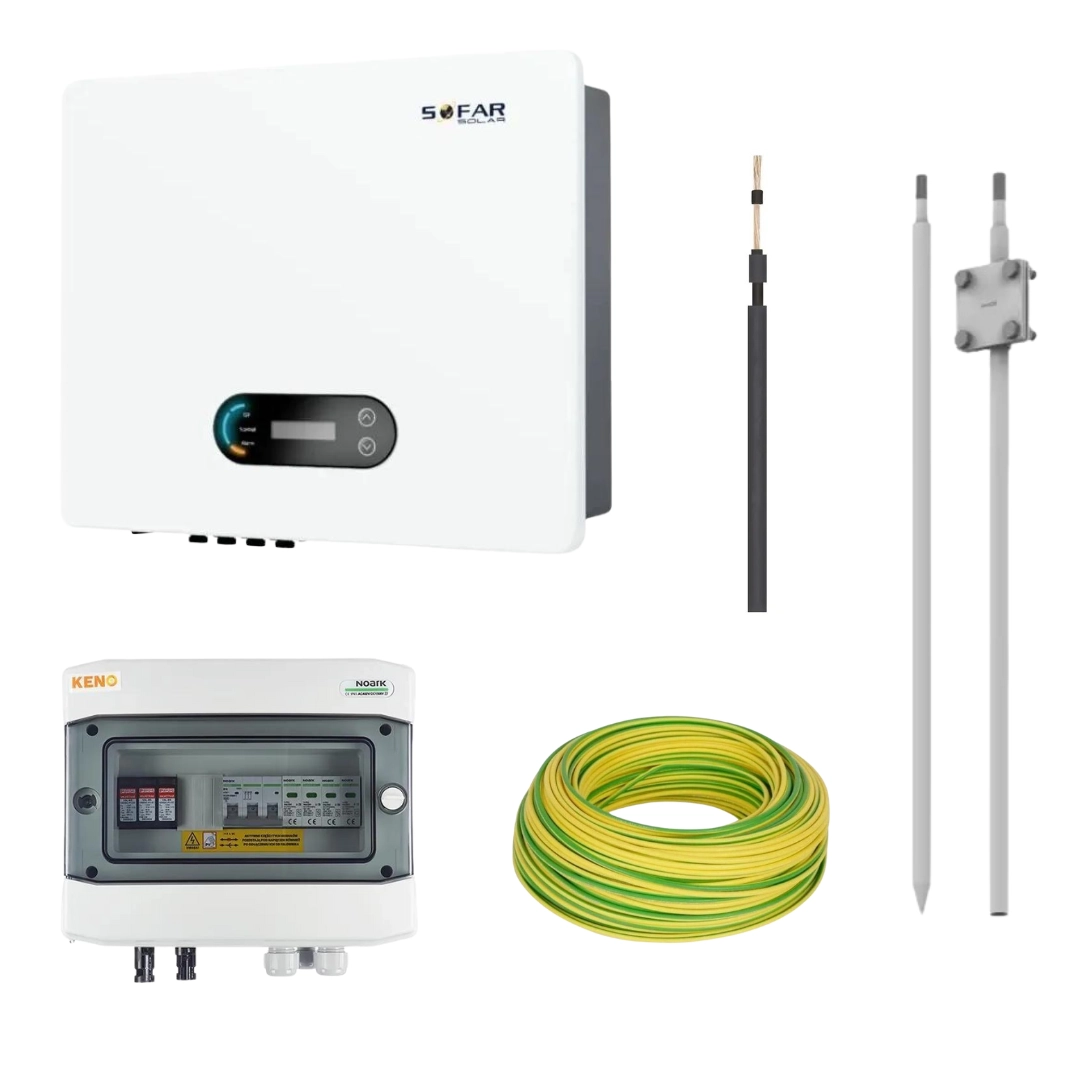

Kompletná elektrická súprava pre fotovoltaiku so striedačom 22KTLX-G3 3F 2MPPTSofar
Kompletná elektrická súprava pre fotovoltaiku so striedačom 22KTLX-G3 3F 2MPPTSofar, vhodná pre sadu 45 fotovoltaických panelov JKM480N-60HL4-V JINKO s výkonom 480 Wp a pozemnú konštrukciu N5H.
Súprava bola prispôsobená pre zariadenia s optimálnym výkonom 21,6 kW.
Na vytvorenie fotovoltaickej farmy s použitím uvedenej elektrickej súpravy bude potrebné dokúpiť sada 45 fotovoltaických panelov s výkonom 480 Wp každý, model JKM480N-60HL4-V od spoločnosti JINKO a typ konštrukcie montovanej na zem N5H.
Šetrite energiu a starajte sa o životné prostredie s kompletnou fotovoltaickou elektrickou súpravou pre energetickú nezávislosť a ekologické výhody. Kompletná fotovoltaická elektrická súprava obsahuje inovatívne riešenia, ako napr:
- 22kW striedač s WiFi modulom na diaľkové monitorovanie a správu zariadenia.
- Spojovacia skrinka so zvodičom prepätia na zaistenie bezpečných pripojení v inštalácii.
- Vysokokvalitný solárny kábel s dvojitou izoláciou na efektívne pripojenie.
- Robustný skladací uzemňovací systém, ktorý zabezpečuje jednoduchú inštaláciu a bezpečnú inštaláciu v rôznych typoch pôdy.
- Žltozelený ochranný vodič, ktorý zabezpečuje vysokú úroveň bezpečnosti inštalácie.
Táto súprava vám umožní čerpať energiu priamo zo slnka a premieňať ju na čistú a obnoviteľnú elektrickú energiu. To vám umožní znížiť účty za energiu a prispieť k ochrane životného prostredia. Investujte do našej kompletnej fotovoltaickej elektrickej súpravy a užite si energetickú nezávislosť!
Komponenty zahrnuté v súprave
Menič 22kW 3F 35,1A KTLX-G3 2MPPT DC-Prepínač WiFi modul 22KTLX-G3 SOFAR je súčasťou série striedačov od 3kW do 24kW, ktoré sú určené na použitie v domácich fotovoltaických systémoch rôznych veľkostí.
Menič Sofar sa vyznačujú vysokou kvalitou vďaka použitiu komponentov od renomovaných dodávateľov a starostlivému výrobnému procesu. Výrobok ponúka spoľahlivosť a vynikajúcu kvalitu za prijateľnú cenu a 12-ročná záruka potvrdzuje vysokú kvalitu zariadení Sofar. Zariadenia sú vybavené WiFi modulom, ktorý umožňuje vzdialenú správu a monitorovanie prevádzky zariadenia. Okrem toho majú meniče Sofar hliníkový kryt z nehrdzavejúcej ocele s triedou ochrany IP 65], čo umožňuje ich inštaláciu mimo budovy.
Najnovší rad striedačov Sofar G3 sa vyznačuje nízkym štartovacím napätím, vysokou maximálnou účinnosťou a novým softvérom s možnosťou diaľkovej aktualizácie.
Špecifikácia
STANDARDY
| Názov produktu | 22KTLX-G3 | |||
|---|---|---|---|---|
| Vstup DC | ||||
| Odporúčaný maximálny príkon | 33000 Wp | |||
| Maximálny jednosmerný výkon pre jeden MPPT | 16500 W | |||
| Počet MPPT | 2 | |||
| Počet DC vstupov | 2/2 | |||
| Maximálne vstupné napätie | 1100 V | |||
| Spúšťacie napätie | 160 V | |||
| Menovité vstupné napätie | 600 V | |||
| Rozsah prevádzkového napätia MPPT | 140 V - 1000 V | |||
| Rozsah plného výkonového napätia MPPT | 510 V - 800 V | |||
| Maximálny vstupný prúd MPPT | 26 A / 26 A | |||
| Maximálny skratový prúd na MPPT | 36 A / 36 A | |||
| Menovitý výkon | 22000 W | |||
| Maximálny striedavý výkon | 24200 VA | |||
| Menovitý výstupný prúd | 35,1 A | |||
| Menovité sieťové napätie | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Rozsah sieťového napätia | 310 VAC - 480 VAC (podľa miestnej normy) | |||
| Menovitá frekvencia | 50/60 Hz | |||
| Rozsah frekvencie elektrickej siete | 45 Hz - 55 Hz/54 Hz - 66 Hz (podľa miestnej normy) | |||
| THDi | <3% | |||
| Účinník | 1 (nastaviteľný +/- 0,8) | |||
| Výkonnosť | ||||
| Maximálna účinnosť | 98,4% | |||
| Európska účinnosť | 97,5% | |||
| Vlastná spotreba v noci | <0,5 W | |||
| Účinnosť MPPT | 99,9% | |||
| Ochrana | ||||
| Ochrana proti prepólovaniu | Áno | |||
| Ochrana proti ostrovnej prevádzke | Áno | |||
| Ochrana proti úniku prúdu | Áno | |||
| Ochrana proti nedostatočnému uzemneniu | Áno | |||
| Monitorovanie chýb pre PV reťazce | Áno | |||
| Blokovanie odtoku energie | Áno | |||
| Spínač jednosmerného prúdu | Áno | |||
| AFCI | voliteľné | |||
| SPD: PV | štandard typu II, AC: štandard typu II | |||
| Pripojiteľnosť | ||||
| Jednotka riadenia napájania | podľa certifikácie a objednávky | |||
| Štandardný komunikačný režim | RS485/USB/Bluetooth, voliteľne Wi-Fi: GPRS | |||
| Pamäť prevádzkových údajov | 25 rokov | |||
| Všeobecné Údaje | ||||
| Rozsah okolitej teploty | -30 ~+60°C | |||
| Topológia | Beztransformátorová | |||
| Stupeň ochrany | IP65 | |||
| Rozsah prípustnej vlhkosti | 0~100% | |||
| Maximálna prevádzková výška | 4000 m nad morom | |||
| Hluk | <40 dB | |||
| Hmotnosť | 22 kg | |||
| Chladenie | Veterný mlyn | |||
| Rozmery | 513 x 425 x 189 mm | |||
| Displej | LCD&Bluetooth+APP | |||
| Záruka | 12 Rokov | |||

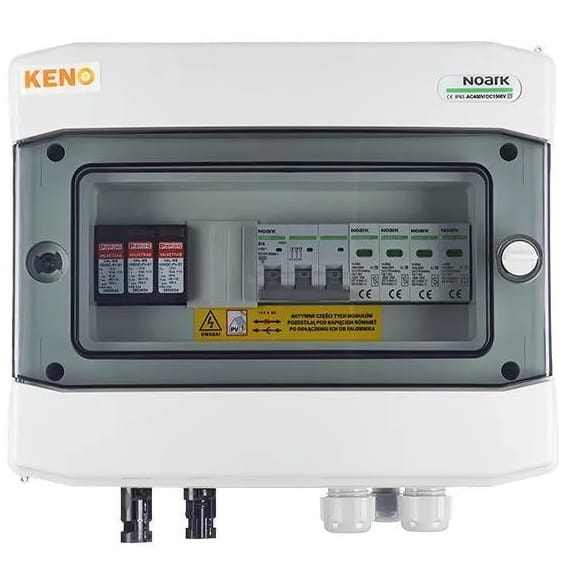

Spojovacia skrinka so zvodičom prepätia DC + AC, typ 1+2, typ SH-355 DCAC
Pripojovacia skrinka určená na napájanie fotovoltaických meničov poskytuje ochranu nielen proti účinkom skratu a preťaženia, ale aj proti priamym a nepriamym výbojom na oboch stranách prúdu - striedavého aj jednosmerného.
- Je určená na použitie v uzemnených a izolovaných fotovoltaických inštaláciách a vďaka vysokému stupňu krytia IP je možná aj vonkajšia inštalácia. Konštrukcia rozvádzača je vhodná na povrchovú montáž a v závislosti od zariadenia môže plniť rôzne funkcie.
- Štandardné, osvedčené krytie: Zabezpečenie robustnosti a odolnosti, rozvádzač je pripravený splniť najrôznejšie požiadavky na inštaláciu.
- Možnosť uzamknutia na kľúč: Poskytuje dodatočnú úroveň zabezpečenia a obmedzuje prístup k elektrickému zariadeniu len na oprávnené osoby.
- Priehľadné dvere: Umožňujú ľahký prístup do vnútra rozvádzača a rýchlu vizuálnu kontrolu stavu zariadenia bez nutnosti jeho otvorenia.
| Názov produktu | Spojovacia skrinka | |||
|---|---|---|---|---|
| Špecifikácia | ||||
| Počet vstupov | PV string výstupy | 3 | 3 | |||
| Počet | Typ DC prepäťovej ochrany | Typ | 3 | Phoenix | T1/T2 | |||
| Typ pripojenia | Doska Stäubli MC4 | |||
| Prepäťová ochrana AC | Typ | Noark | T1/T2 | |||
| Nadprúdový istič | Noark B40A 3F | |||
| Trieda ochrany | IP65 | |||
| Trieda ochrany | II | |||
| Menovité izolačné napätie Ui | 400 V AC, 1500 V DC | |||
Solárny kábel pre fotovoltaické systémy 1x6 mm² 0,6/1kV čierna dvojitá izolácia SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL dĺžka 150 m.
Solárny kábel SOLARFLEX je spoľahlivým riešením pre efektívne fotovoltické systémy. Tento solárny kábel je vyrobený z jedného pocínovaného a mäkkého medeného vodiča, ktorý spĺňa normy triedy 5 v súlade s normou EN 60228. Bezhalogénová, zosieťovaná polymérová izolácia zaručuje bezpečnosť a odolnosť, zatiaľ čo zodpovedajúci plášť poskytuje zvýšenú ochranu.
Vlastnosti
- Nominálne napätie: 0,6/1kV AC
- Prevádzkové napätie: 1,5 kV DC (podľa EN 50618).
- Izolačný odpor: 1000 MΩ/km
- maximálna teplota vodiča počas prevádzky kábla: +90°C
- Maximálna teplota vodiča počas prevádzky kábla (dlhodobá): +120°C/20000h
- Minimálna teplota okolia pre trvalo inštalované káble: -40°C
- Minimálna teplota pri pokládke kábla: -25°C
- 50Hz Skúšobné napätie: 4000V
- UV, ozón, odolnosť voči poveternostným vplyvom: Podľa EN 50618
- Horľavosť: V súlade s normou DIN EN 60332-1
- Žiadne agresívne výpary počas horenia
- Min. polomer ohybu trvalého spoja: 4 x Ø
- Predpokladaná životnosť: 25 rokov
- Priemer: 35 cm x 22 cm H.
Špecifikácie
- Standard: PN-EN 50618:2015-03
- Minimálna dĺžka kábla: 1m
Materiál
- Vodiče: Medené vodiče, pocínované, mäkké, trieda 5 podľa EN 60228
- Izolácia: Sieťovaný bezhalogénový polymér.
- Plášť: bezhalogénový zosieťovaný polymér
- Farba izolácie: Biela
Použitie
- Používa sa vo fotovoltaických systémoch na spoje medzi jednotlivými fotovoltaickými modulmi a medzi modulmi a striedačom.
Obaly
- Disky a cievky.
Skladacia uzemňovacia súprava 3mb fi16 + konektor /OG/ AN-53ZG/OG/ F195128 AN-KOM je vysokokvalitné riešenie, ktoré spája jednoduchosť a bezpečnosť inštalácie. Uzemňovacie tyče sú vhodné na inštaláciu do mnohých typov pôdy a nadstavce výrazne uľahčujú inštaláciu. Stožiare a hroty, základný prvok inštalácie zodpovedný za zachytenie vysokonapäťového prúdu od blesku, sú vyrobené z materiálov najvyššej kvality, čo zaručuje dlhú životnosť a bezpečnosť inštalácie.
Technické špecifikácie:
Žltozelený ochranný vodič LgY 16 mm2 s PVC izoláciou je určený na inštaláciu v elektrických zariadeniach, rozvádzačoch a osvetľovacích systémoch s dĺžkou 10 m.
Spĺňa normu PN-EN 50575 a zaručuje najvyššie bezpečnostné štandardy. Jeho konštrukcia je navrhnutá tak, aby účinne viedla elektrický prúd a poskytovala ochranu v rôznych inštalačných prostrediach.
Špecifikácia
Bezpečnosť
