Zvodič prepätia SPBT12 Typ 1+2 (Trieda B+C)
produkt nedostupný
pridať do zoznamu želaní
Popis

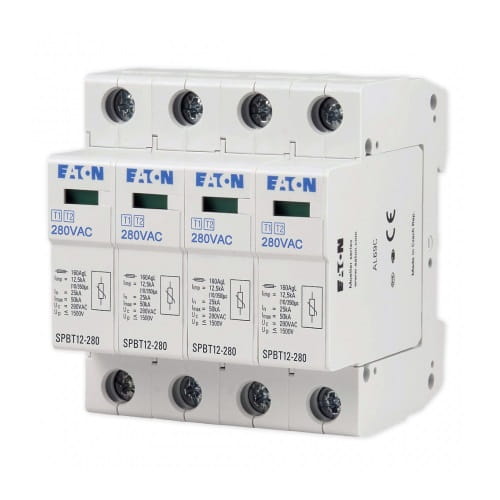

Zvodič prepätia Typ 1+2 (B+C) 4P 12,5kA 1,5kV SPBT12/280/4 158331 EATON
Zvodič prepätia, prepäťová ochrana B+C SPBT-12/280/4 Moeller je pokročilý systém ochrany pred prepätím, ktorý kombinuje vlastnosti zvodičov triedy B a C pomocou varistorov v jednej jednotke.
Toto zariadenie je určené predovšetkým na použitie v rezidenčnom sektore, vybavené funkciou vizuálnej signalizácie poruchy. Zabezpečuje maximálnu odolnosť voči nárazovým prúdom až do 12,5kA (10/350)µs a je ponúkané v rôznych konfiguráciách, od jedno- až po štvorstupeňové, minimalizujúc úrovne prepätia na hodnoty pod 1,5kV. Moderný zvodič prepätia bol navrhnutý s cieľom zabezpečiť účinnú ochranu pred následkami priamych a nepriamych úderov blesku, ako aj spínacích prepätí, pričom predstavuje ideálne riešenie pre domy a obytné budovy.
Súpravy sa odporúča inštalovať (z pohľadu napájania) pred meracími a prúdovými chráničmi. Týmto spôsobom sa predchádza chybnému srábaniu prúdových chráničov počas prietoku nárazového prúdu po zosrábnutí zvodičov prepätia. Prúdový chránič nainštalovaný pred zvodičmi prepätia je vystavený pôsobeniu nárazových prúdov, ktoré môžu viesť k jeho zničeniu alebo zbytočnému zosrábaniu.
- Zvodič prepätia triedy podľa IEC 61643-1
- Test typu na základe EN61643-1
- Rýchla montáž na nosnú lištu podľa EN 50022
- Pri zvodičoch prepätia SPB-25/440 a SPB-60/400 dochádza k úniku plynov von - vyžaduje sa odstup od horľavých prvkov!
- Zvodič prepätia triedy podľa normy VDE 0675, časť 6/A3 11.97
Zvodiče prepätia SP-B+C sa musia inštalovať v:
- budovách s vonkajšou bleskozvodnú sústavou
- budovách s vonkajším vzdušným vedením a bleskozvodnú sústavou
- chránenom objekte, v ktorom sa ako bleskozvodnú sústavu využíva vnútorná oceľová konštrukcia
- budovách napájaných káblovým vedením, keď je vzdialenosť medzi budovou a trafostanicou malá (možnosť výskytu veľkých skratových prúdov)
- objektoch bez bleskozvodnú sústavy v tesnej blízkosti vysokých objektov, keď sú uzemnenia objektov prepojené
ŠPECIFIKÁCIA
| Parameter | Hodnota |
|---|---|
| Hmotnosť balenia | 0,3 kg |
| Pre sieť | TN |
| Trieda ochrany | B+C (Typ 1+2) |
| Počet pólov | 4 |
| Menovitý vybíjací prúd (In) | 12,5kA |
| Maximálne prípustné pracovné napätie | 280 V |
| Úroveň ochrany pri menovitom nárazovom prúde | 1,5 kV |
| Pracovná frekvencia | 50/60 Hz |
| Nárazový prúd | 25 kA |
| Stupeň ochrany IP | IP20 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Použitie | AC (sieťový) |
| Typ prepäťovej ochrany (trieda SPD) | T1+T2 (B+C) |
| Menovité napätie [V] | 275V AC |
| Počet pólov | 4P |
| Bleskový prúd (Iimp/In) [kA] | 12,5 kA |
| Značka | EATON |
| Ochranná úroveň (Up) [kV] | 1,5 kV |
