Trapézový mostík hliníkový H-70 s EPDM 400 mm – montáž FV na trapézový plech

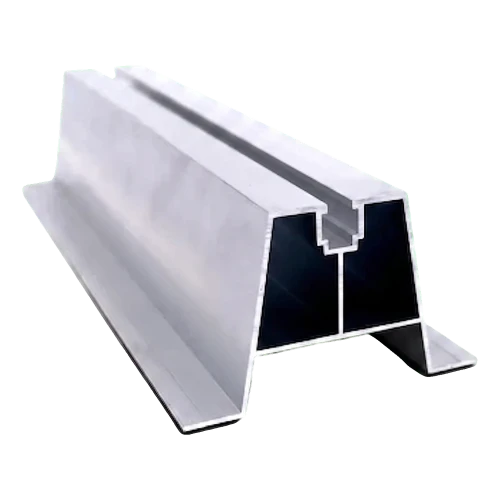

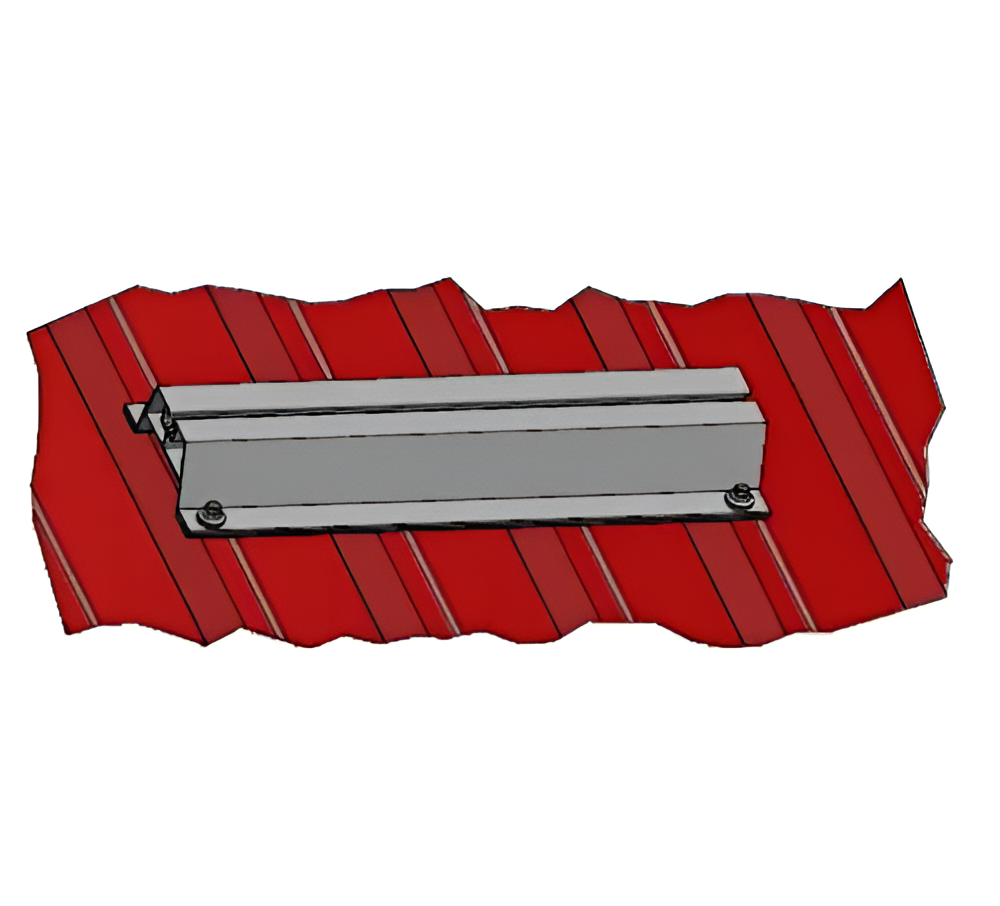

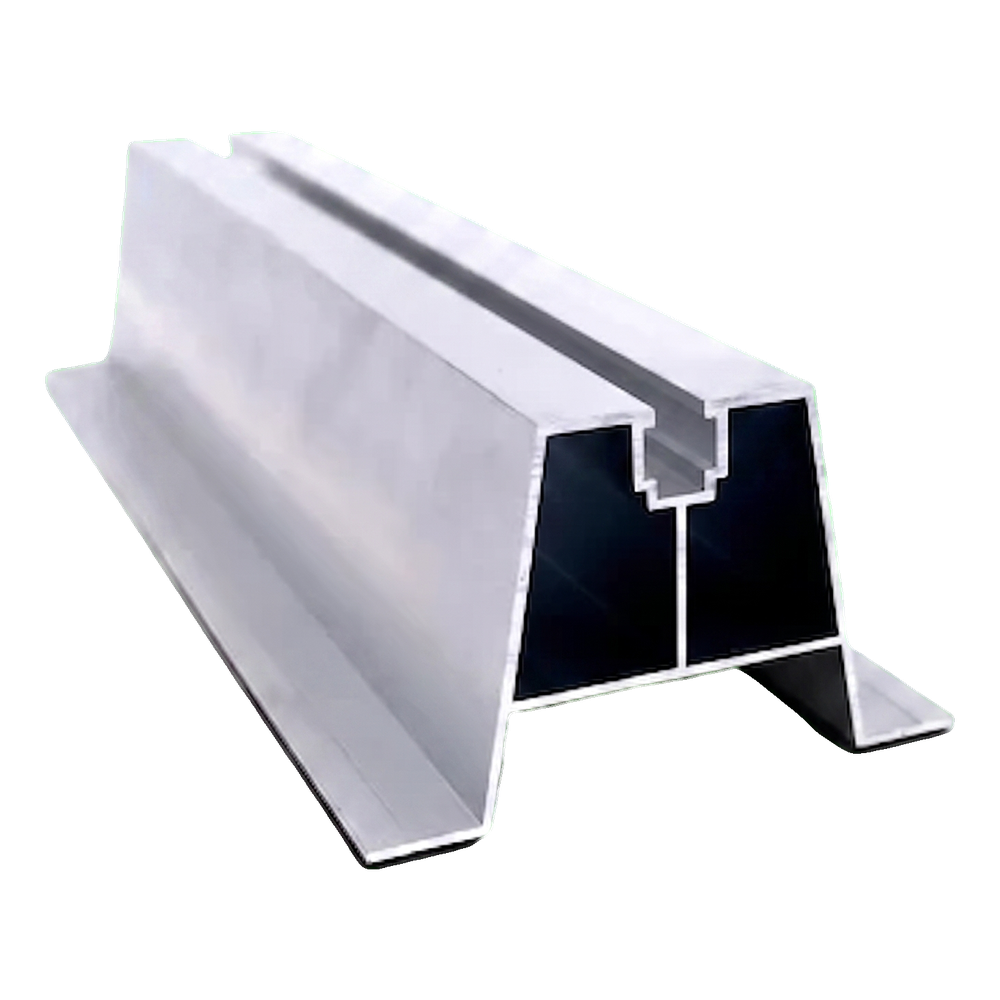

Trapézový mostík H-70 s tesnením EPDM je hliníkový mostíkový profil navrhnutý na priamu montáž fotovoltaických panelov na strechách krytých trapézovým plechom. Výška profilu zabezpečuje primeraný odstup medzi modulom a povrchom strechy, čo umožňuje voľné prúdenie vzduchu pod panelom. Prirodzené vetranie podporuje chladenie modulov, čo sa priamo prejavuje na udržaní ich výkonnosti v horúcich dňoch. Profil je vyrobený zo zliatiny hliníka 6060, ktorá sa vyznačuje vysokou odolnosťou voči korózii a dobrou mechanickou pevnosťou. Spodná časť mostíka je vybavená tesnením EPDM, ktoré chráni strešnú krytinu pred poškodením a zabezpečuje tesné priliehanie k trapézovému plechu. Horná lišta s montážnym kanálom umožňuje rýchle upevnenie stredových a koncových svoriek pomocou skrutiek s vnútorným šesťhranom a štvorhranných matíc — bez nutnosti použitia špeciálnych nástrojov.
Výhody mostíkového profilu H-70
- Profil so zvýšenou konštrukciou zabezpečuje vetraciu medzeru medzi panelom a strechou, čím podporuje prirodzené chladenie modulov

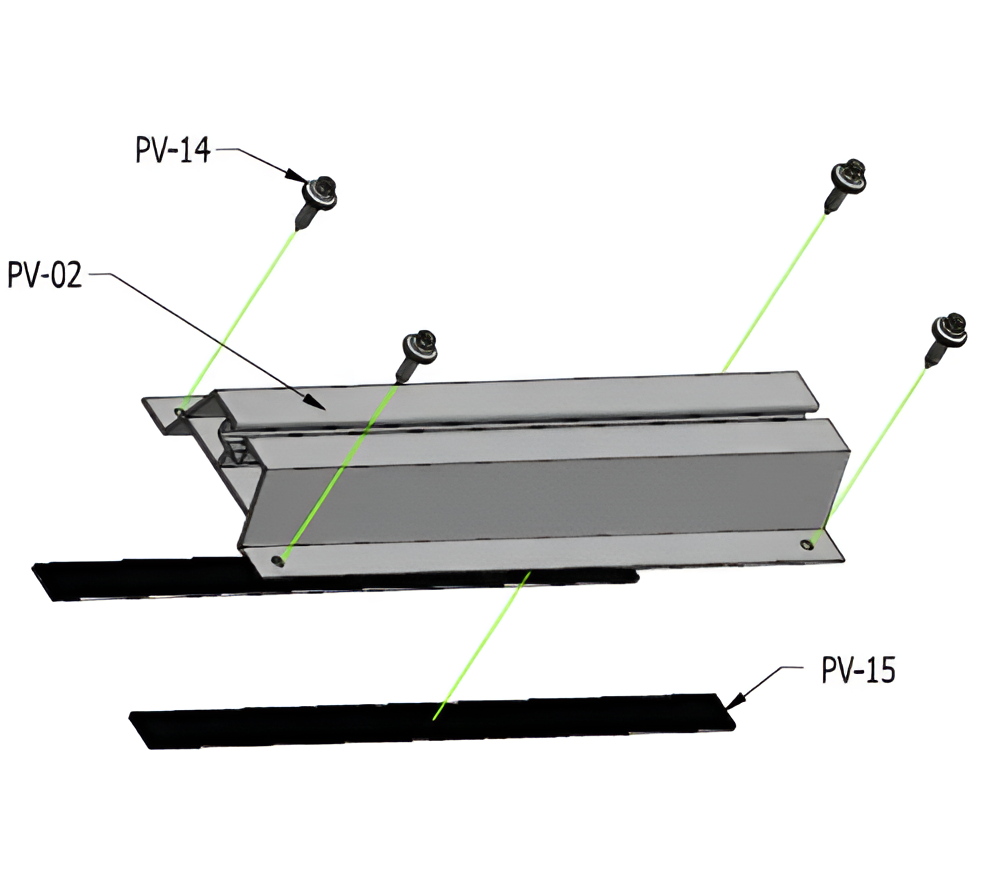

- Tesnenie EPDM na pätkách profilu chráni trapézový plech pred poškriabaním a eliminuje galvanický kontakt hliníka s oceľou strešnej krytiny
- Hliník 6060 je vhodný na eloxovanie, čo umožňuje dosiahnuť dodatočnú antikoróznu ochranu a estetickú povrchovú úpravu

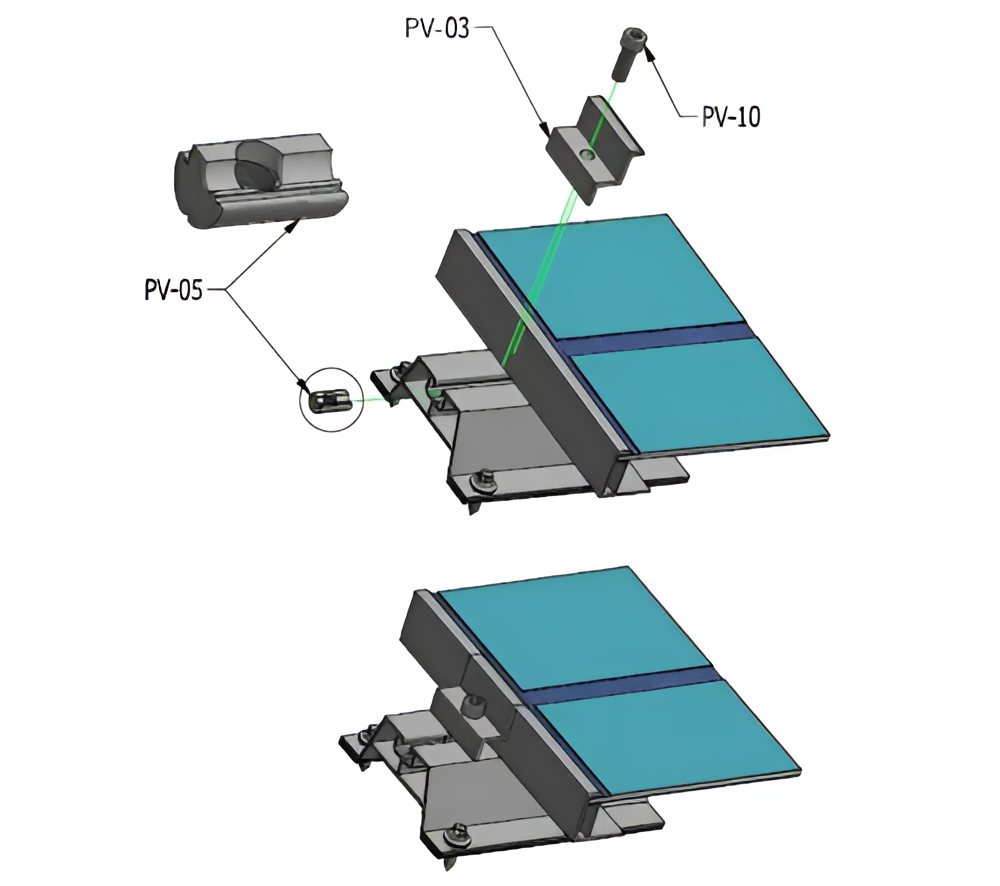

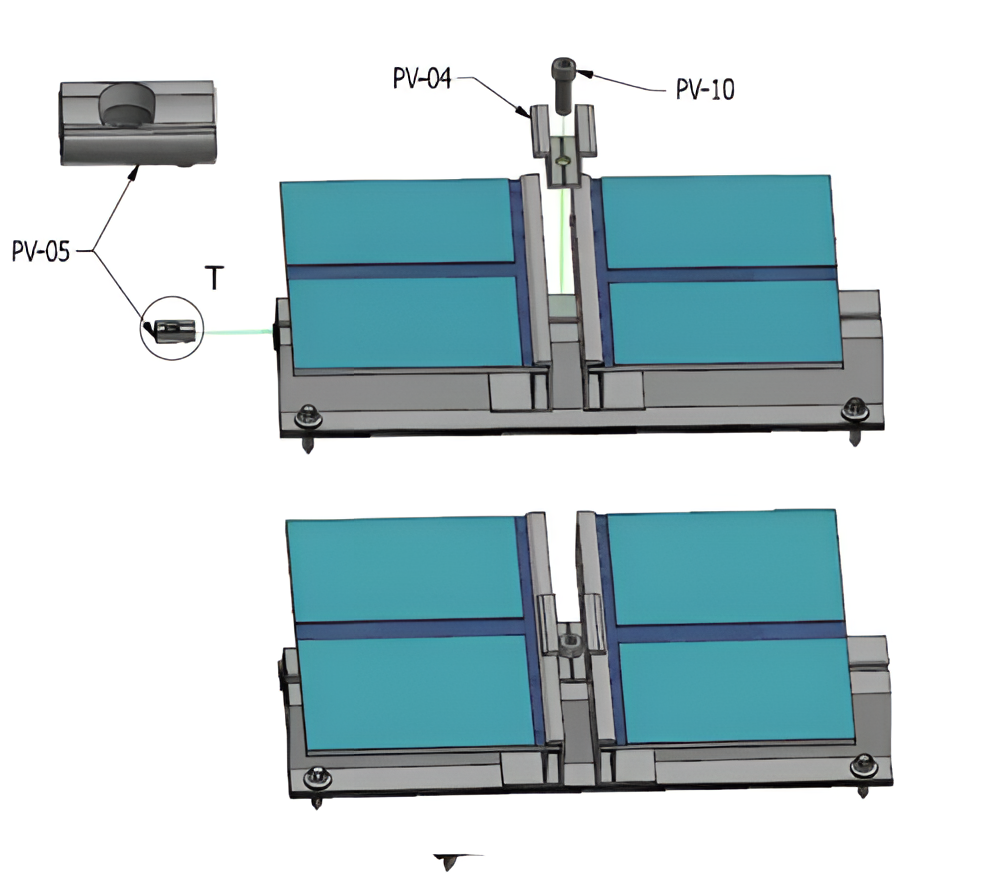

- Univerzálny montážny kanál v hornej lište je kompatibilný so stredovými a koncovými svorkami štandardných FV systémov
- Montážne otvory sa vyhotovujú na mieste počas inštalácie, čo umožňuje presne prispôsobiť rozstup konkrétnemu profilu plechu

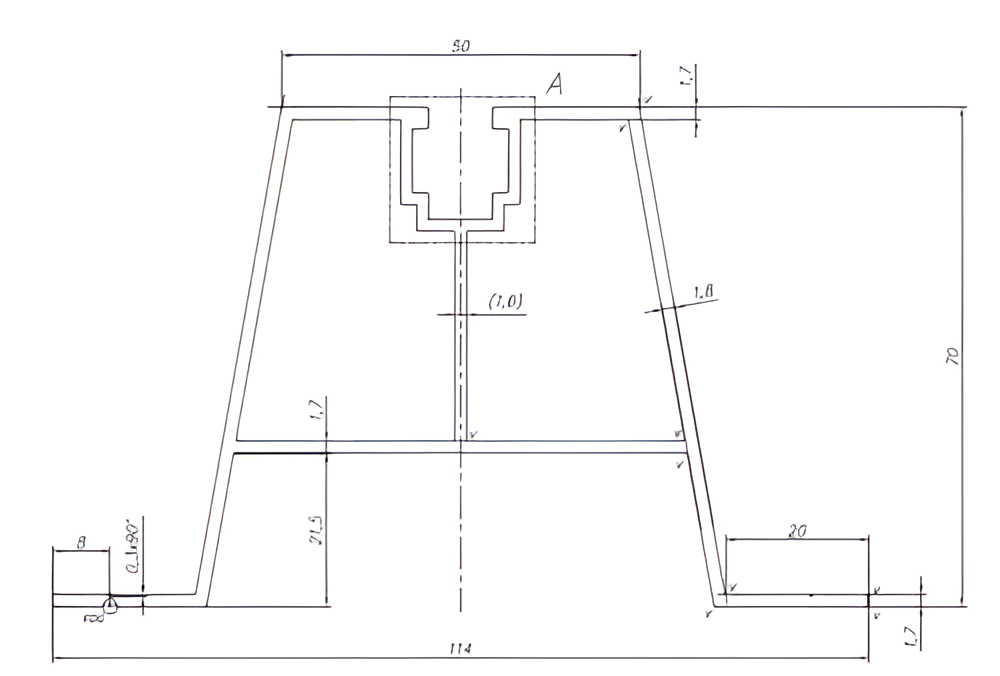

Technický výkres znázorňuje úplný priečny rez profilu s vyznačenými rozmermi kľúčových konštrukčných prvkov. Viditeľný je charakteristický trapézový tvar nožičiek, centrálny montážny kanál v hornej lište a drážka na zasúvanie štvorhranných matíc. Podrobné rozmery profilu nájdete v karte Rozmery nižšie.
