Trapézový mostík hliníkový H-30 s EPDM 330 mm – uchytenie FV na trapézový plech

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 0.325 kg

Cena/ ks.: 3,63 € 3.63

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (2,95 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

Kusov
Balíček: 50 Kusy
Balíček: 500 Kusy
Balíček: 1000 Kusy

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

Predajca: -

Kód produktu: PV-02-01

odporučiť priateľovi

Popis

Trapézový mostík hliníkový H-30 s EPDM 330 mm – uchytenie FV na trapézový plech

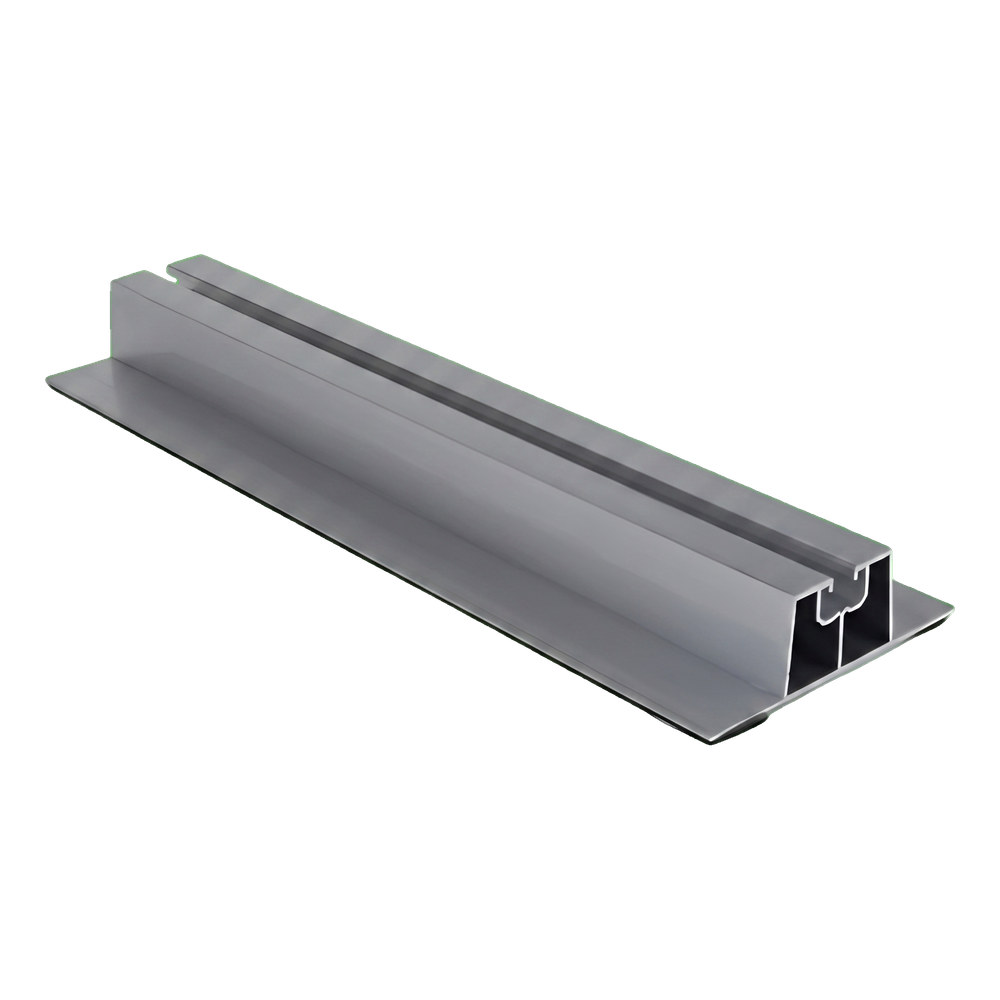

Trapézový mostík hliníkový H-30 330 mm s montážnym kanálom a tesnením EPDM

Hliníkový trapézový mostík H-30 s tesnením EPDM je špecializovaný konštrukčný prvok na priame uchytenie fotovoltaických panelov na strechách krytých trapézovým plechom. Profil s výškou 30 mm zabezpečuje voľný prietok vzduchu pod modulom, čo umožňuje prirodzené chladenie a oddelenie panelu od zohriateho povrchu strechy — čo sa prejavuje vyššou účinnosťou instalácie v teplých mesiacoch. Mostík spolupracuje so strednými a koncovými svorkami, ktoré sa upevňujú do horného kanála lišty pomocou posuvnej drážky, závitovej vložky alebo kladivkovej skrutky. Otvory na upevňovacie skrutky profilu k trapézovému plechu sa vyvrtávajú priamo na streche počas montáže, čo umožňuje presne prispôsobiť rozstup konkrétnemu profilu plechu. Profil vyrobený zo zliatiny hliníka 6060 spája nízku hmotnosť s vysokou odolnosťou voči korózii a atmosférickým vplyvom.

Kľúčové výhody pre inštalatéra

Priama montáž na trapézový plech — eliminuje potrebu použitia ďalších podpier

Tesnenie EPDM v základni profilu zabezpečuje tesné prilnutie k plechu a chráni strešnú krytinu pred poškodením v mieste uchytenia

Výška 30 mm zaručuje vetranie FV modulov

Hliník 6060 je vhodný na anodizáciu, čo zabezpečuje dodatočnú ochranu povrchu

Otvory vyvrtávané na mieste — prispôsobenie ľubovoľnému rozstupu vlniek trapézového plechu

Technický prierez trapézového mostíka H-30 s rozmermi: základňa 100 mm, horný kanál 40 mm, výška 30,9 mm

Prierez profilu ukazuje trapézovú konštrukciu so širokou základňou 100 mm zužujúcou sa do montážneho kanála 40 mm v hornej časti. Hrúbka steny 1,5 mm pri hrúbke základnej dosky 2,5 mm zabezpečuje primeranú tuhosť pri zachovaní nízkej celkovej hmotnosti. Tvar profilu odzrkadľuje geometriu typických trapézových plechov, čím garantuje stabilné prilnutie k podkladu.

Video prezentujúce trapézový mostík na montáž fotovoltaických panelov na trapézový plech

Rozmery

Prierez (šírka × výška)	100 × 30,9 mm
Dĺžka	330 mm
Hrúbka steny	1,5 mm
Hrúbka základnej dosky	2,5 mm
Šírka montážneho kanála	40 mm
Hmotnosť na meter	0,983 kg/m

Materiál a povrchová úprava

Materiál / zliatina	hliník 6060
Tesnenie EPDM	áno

Montáž a kompatibilita

Montážny kanál / typ drážky	horný kanál 40 mm (posuvná drážka / závitová vložka / kladivková skrutka)
Typ strechy / podkladu	strechy z trapézového plechu
Spôsob spojenia	otvory vyvrtávané na mieste montáže

Fyzikálne vlastnosti

Hmotnosť kusa	0,325 kg
Odolnosť voči korózii	áno — hliník 6060 odolný voči vonkajším vplyvom

Bezpečnosť
