Systém sklenených prístreškov M12. 3-dielny, pre tiahlo fi 12mm, sklo 8-17,52mm (aisi304, univerzálny, satén)
produkt nedostupný
pridať do zoznamu želaní
Popis
Systém zasklených prístreškov 3-dielny M12 – oceľ AISI 304, satén
3-dielny systém montáže zasklených prístreškov určený na profesionálnu inštaláciu sklenených striešok s hrúbkou skla od 8 do 17,52 mm. Súprava spojok z nehrdzavejúcej ocele AISI 304 v saténovej úprave zabezpečuje trvalé, estetické a bezpečné uchytenie sklenených prístreškov v obytných budovách aj v objektoch občianskej vybavenosti.
Súprava pozostáva z troch presne vyrobených spojok, ktoré tvoria kompletný systém uchytenia skleneného prístrešku s tiahom. Sklo neprichádza do priameho kontaktu s držiakmi — tlačné gumičky priložené k súprave chránia tabule a zároveň stabilizujú sklo v správnej polohe. Univerzálna konštrukcia umožňuje montáž v rôznych typoch budov a v prípade hrubšej vrstvy izolácie na fasáde je možné použiť dodatočnú montážnu podložku, čo robí systém mimoriadne flexibilným.

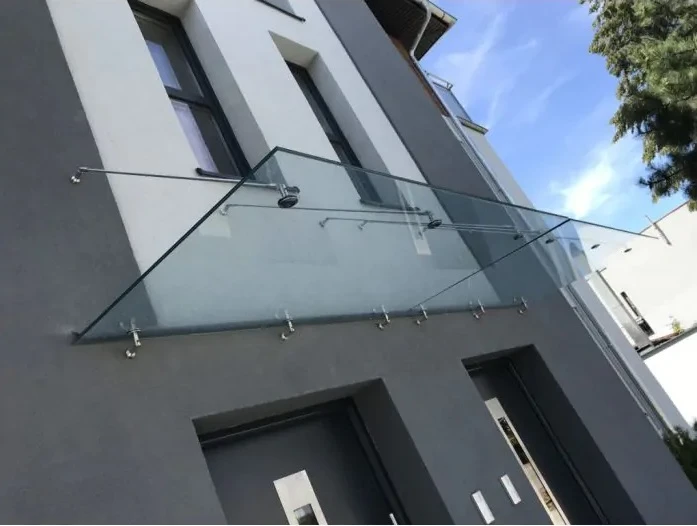

Sklenené prístrešky plnia dvojakú funkciu — chránia pred atmosférickými zrážkami a dodávajú fasáde architektonickú ľahkosť. Systém s tiahmi zabezpečuje tuhosť konštrukcie pri zachovaní minimalistického vzhľadu, ideálneho pre moderné budovy.

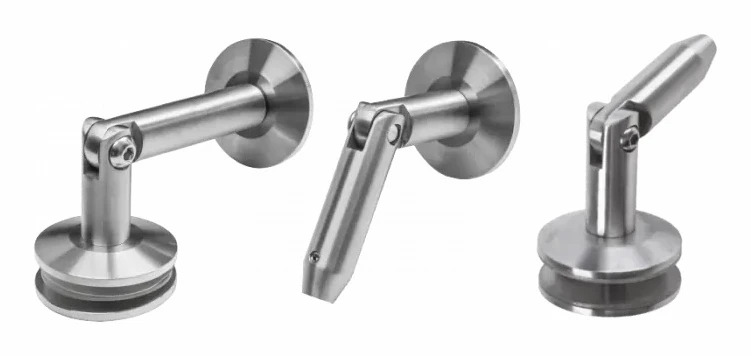

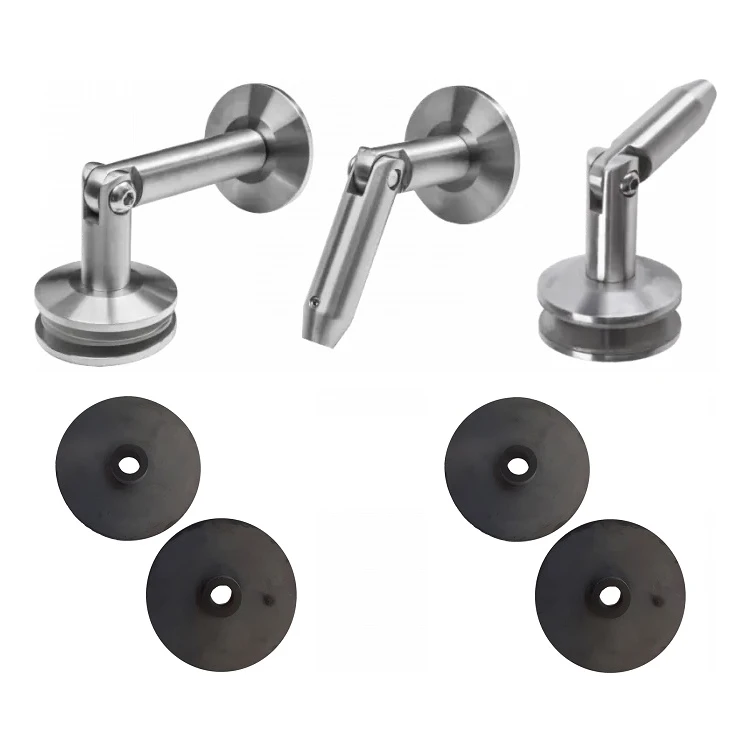

Obsah súpravy
- Spojka stena–sklo so súpravou tlačných gumičiek
- Spojka sklo–tiaho M12 so súpravou tlačných gumičiek
- Spojka tiaho M12–stena
Súprava neobsahuje: tabule skla, tiahá ani iné prvky neuvedené vyššie. Tiaho so závitom M12 (tyč z nehrdzavejúcej ocele) je potrebné zvoliť samostatne — dostupné dĺžky sú 1 m, 1,2 m a 1,5 m. Tiaho sa upevní do fasády a následne sa napína až do dosiahnutia optimálnej polohy skleneného prístrešku, čím sa zabezpečí jeho stabilita.
Technická špecifikácia
- Materiál: nehrdzavejúca oceľ AISI 304
- Povrchová úprava: satén
- Závit tiahla: M12
- Závit upevňovacích skrutiek do steny a skla: M10
- Hrúbka skla: 8–17,52 mm
- Dĺžka (L): 130 mm
- Hmotnosť súpravy: 1,6 kg
- Priemer otvorov v skle: Ø18 mm
- Uhol montáže tiahla: 95°
- EAN: 5901289674263

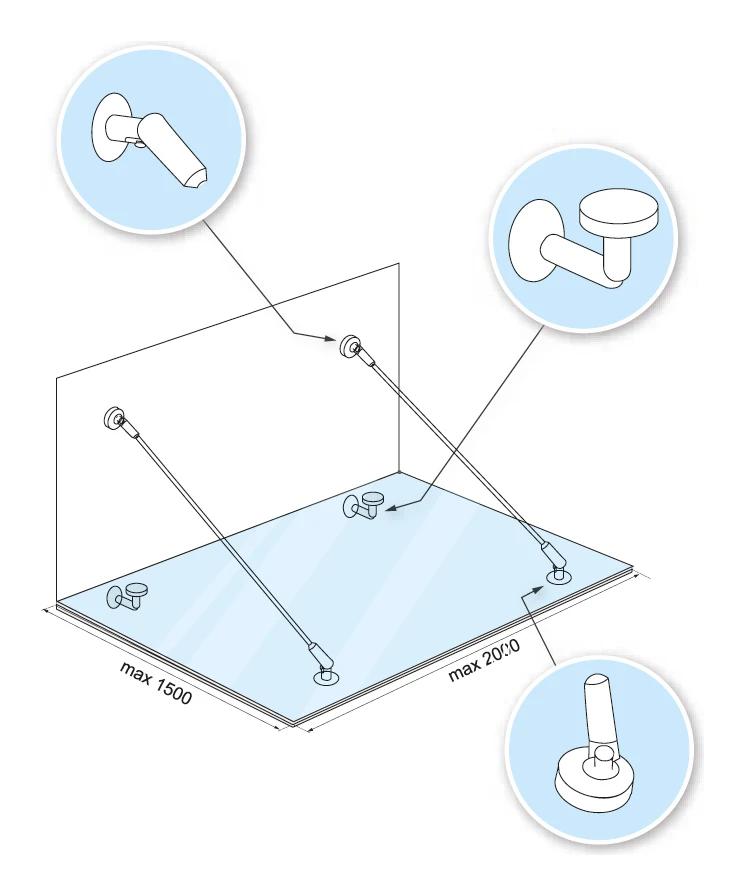

Rozmery a schéma montáže
Správne rozmiestnenie otvorov v tabuli skla je kľúčové pre stabilitu a bezpečnosť konštrukcie. Nasledujúce schémy znázorňujú odporúčané rozmiestnenie kotevných bodov a maximálne prípustné rozmery skla.

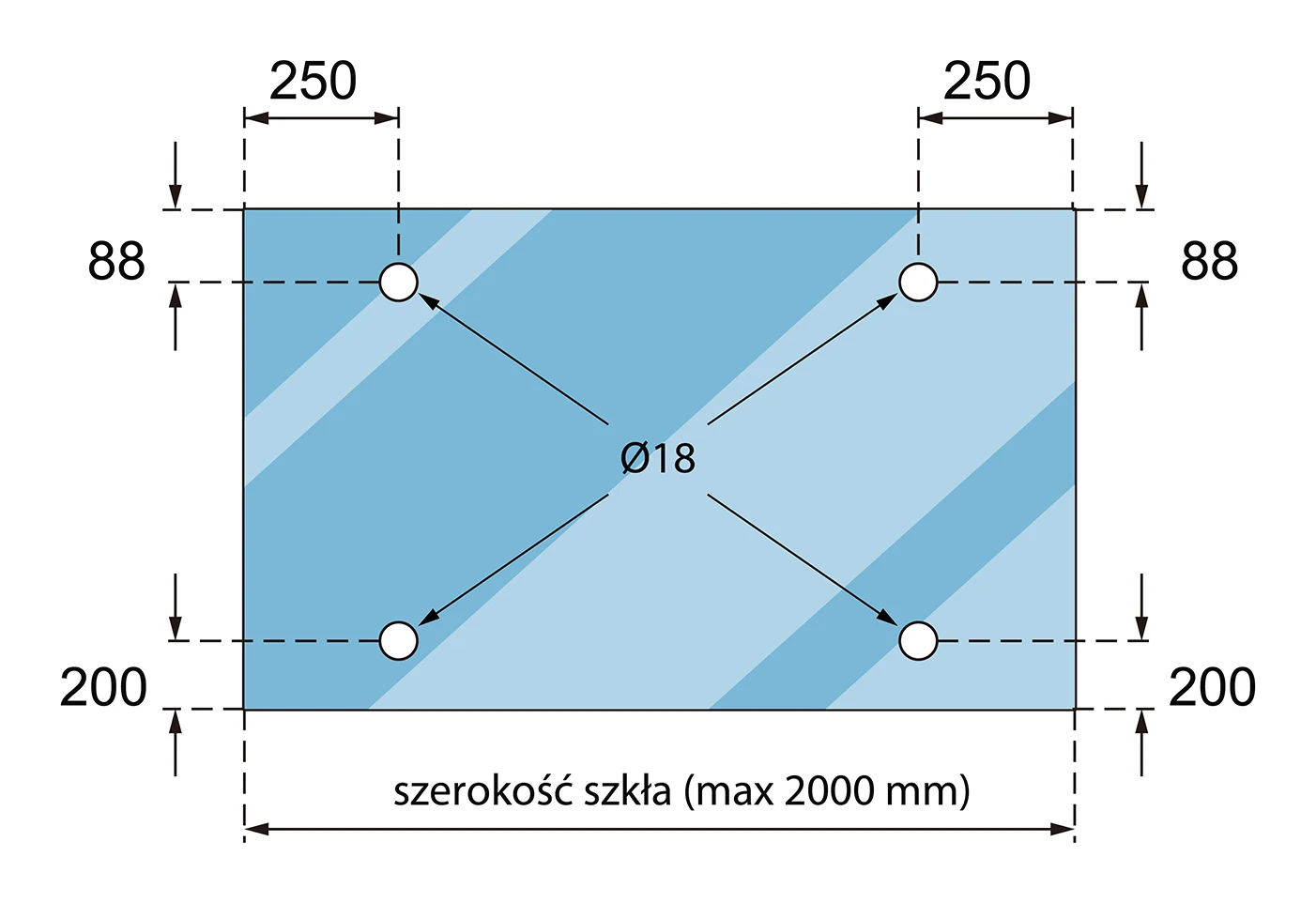

Odporúčané rozmery rozmiestnenia otvorov v skle:
- Maximálna šírka skla: 2000 mm
- Maximálna hĺbka (výsuv) skla: 1500 mm
- Vzdialenosť otvorov od bočných hrán: 250 mm
- Vzdialenosť horných otvorov od hornej hrany: 88 mm
- Vzdialenosť dolných otvorov od dolnej hrany: 200 mm
- Priemer otvorov: Ø18 mm

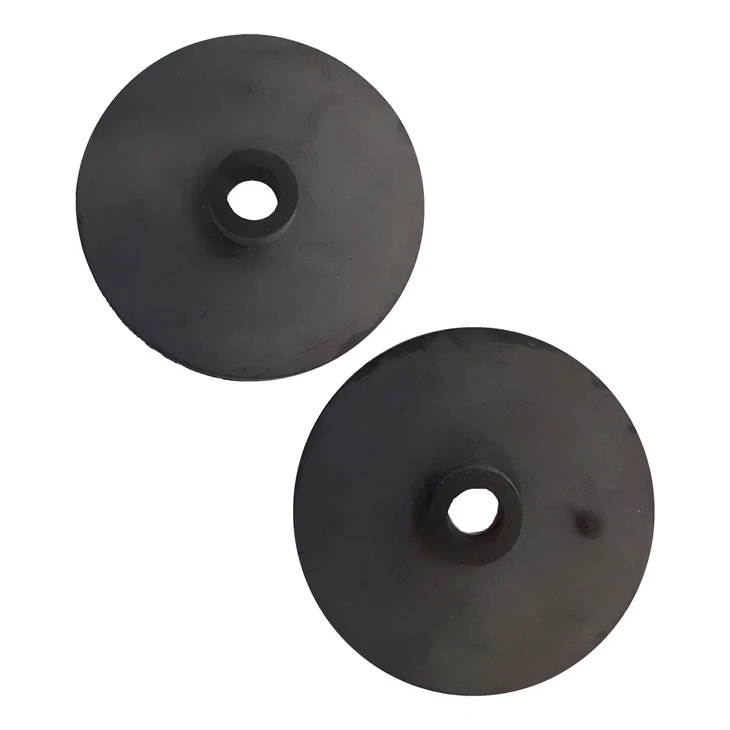

Tlačné gumičky chránia tabule skla pred priamym kontaktom s kovovými prvkami spojok, eliminujú riziko prasknutia a zabezpečujú stabilné udržanie skla. Súprava gumičiek je priložená ku každej spojke, ktorá prichádza do kontaktu so sklom.
Vzhľadom na vysokú náročnosť montáže zasklených prístreškov sa odporúča zveriť inštalačné práce kvalifikovanej montážnej ekipe s skúsenosťami v práci s kaleným sklom a tiahlovými systémami.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Hrúbka skla [mm] | 8-17,52 |
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
