Systém sklenených prístreškov M10 3-dielny odťah fi 10 mm sklo 8-17,52 mm AISI 304 satén
produkt nedostupný
pridať do zoznamu želaní
Popis
Systém sklenených prístreškov M10 – 3-dielna montážna sada AISI 304
Trojdielny systém montáže sklenených prístreškov určený na profesionálne upevnenie sklenených striešok nad vchodmi do obytných budov a objektov občianskej vybavenosti. Sada umožňuje bezpečnú inštaláciu sklenených tabúľ s hrúbkou od 8 do 17,52 mm a je kompatibilná s tiahladlami so závitom M10.

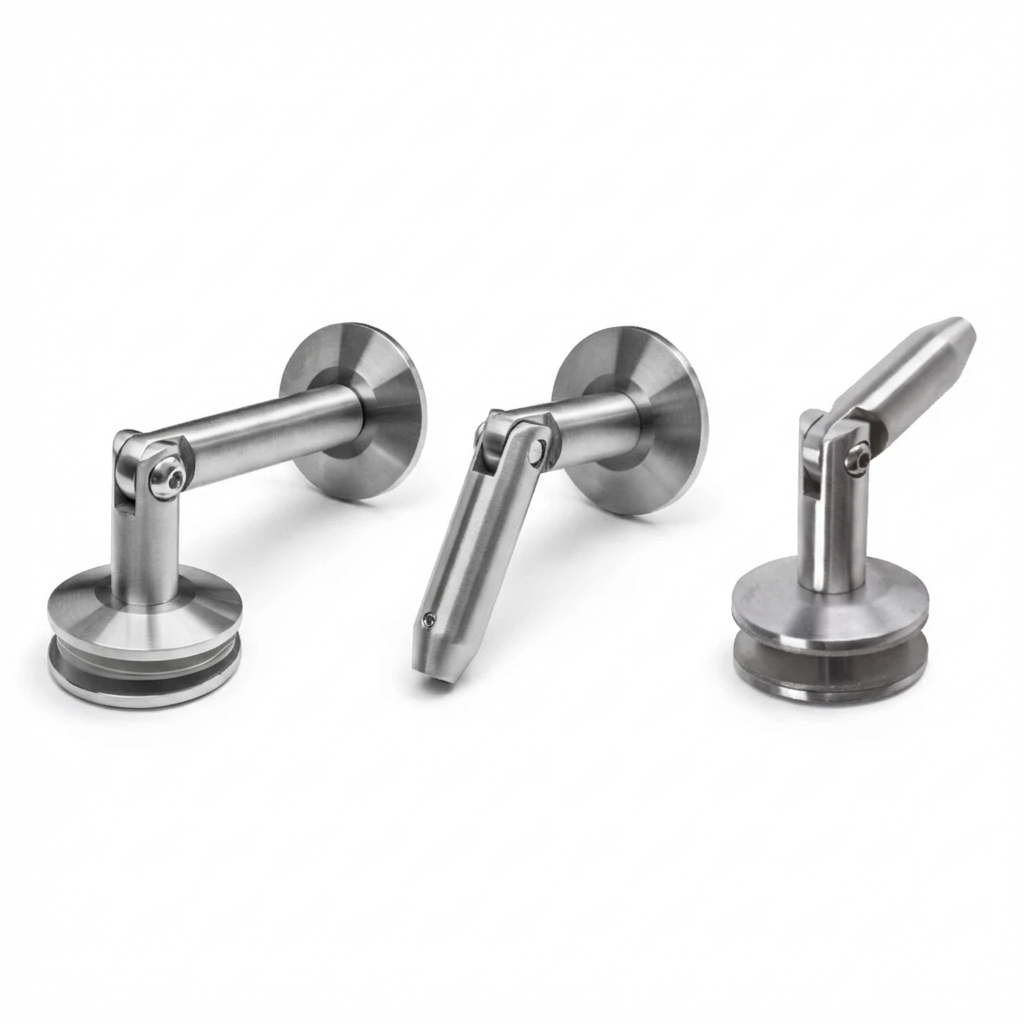

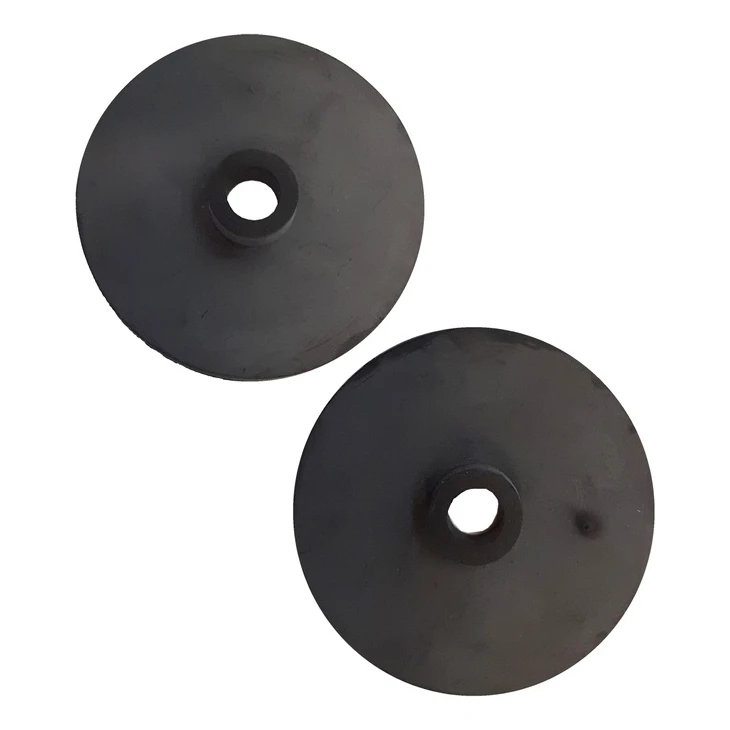

Systém sa skladá z troch presne vyrobených spájačov z nehrdzavejúcej ocele AISI 304 v saténovom prevedení, ktoré zaručujú dlhodobú odolnosť a estetický vzhľad. Každý prvok má skrytý montážny otvor, čo dodáva celej konštrukcii elegantný, minimalistický charakter. Sklo sa priamo nedotýka kovu — súčasťou sady sú tlačné gumičky, ktoré chránia tabuľu a zároveň ju stabilizujú v správnej polohe.

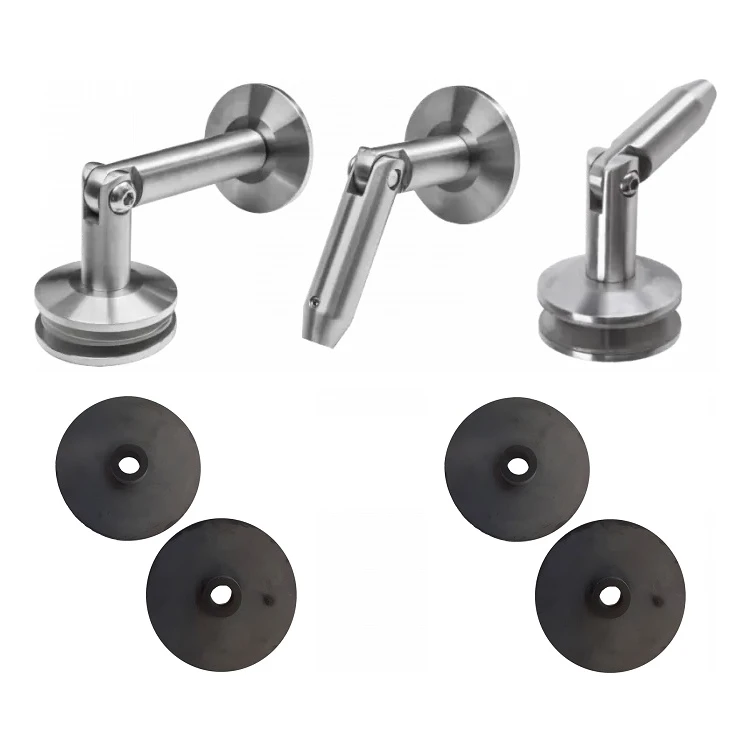

Obsah sady
- Spájač stena–sklo s kompletom tlačných gumičiek
- Spájač sklo–tiahlo s kompletom tlačných gumičiek
- Spájač tiahlo–stena
Sada neobsahuje sklenenú tabuľu ani tiahla — tie je potrebné zvoliť samostatne. Tiahla so závitom M10 sú dostupné v troch dĺžkach: 1 m, 1,2 m a 1,5 m a sú vyrobené z nehrdzavejúcej ocele.
Princíp montáže

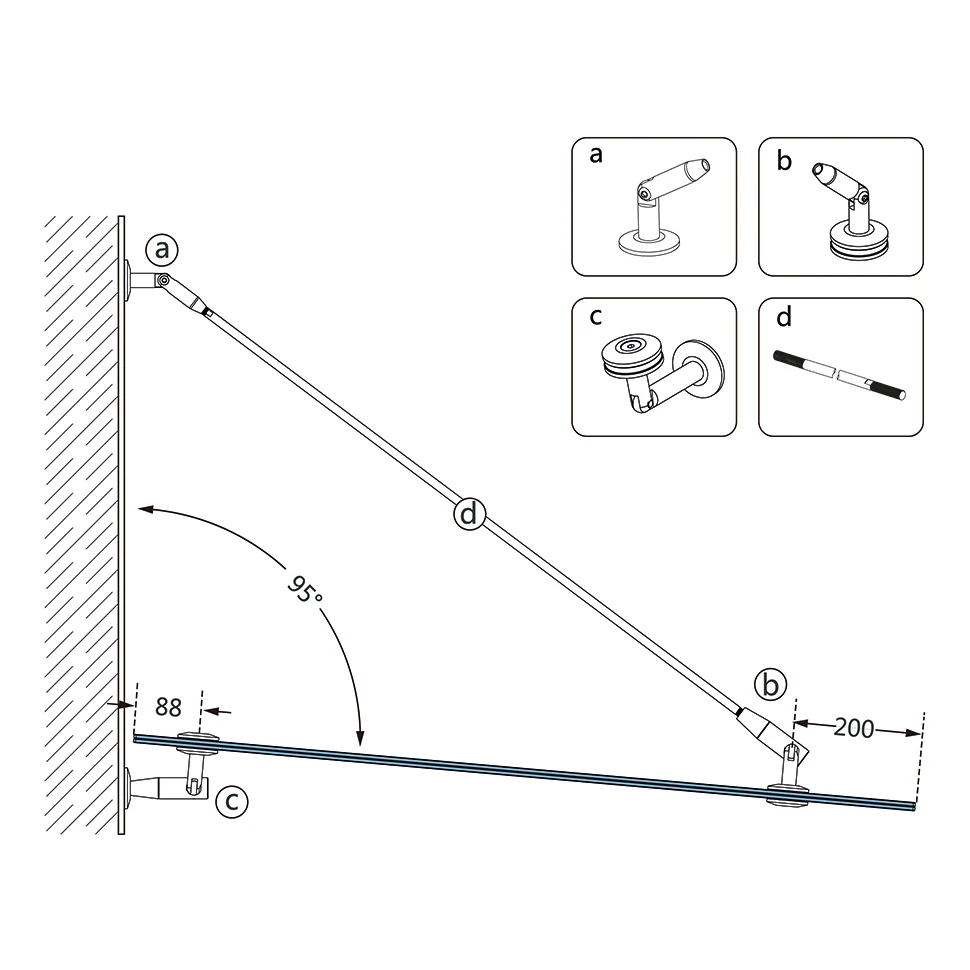

Tiahlo sa upevní do fasády budovy pomocou spájača tiahlo–stena (prvok a) a následne sa napne na dosiahnutie optimálnej polohy striešky. Spájač stena–sklo (prvok c) udržiava dolnú hranu tabule vo vzdialenosti 88 mm od fasády, zatiaľ čo spájač sklo–tiahlo (prvok b) prenáša zaťaženie na tiahlovú tyč. Rozsah nastavenia uhla tiahla je až 95°, čo umožňuje prispôsobenie systému rôznym montážnym podmienkam.

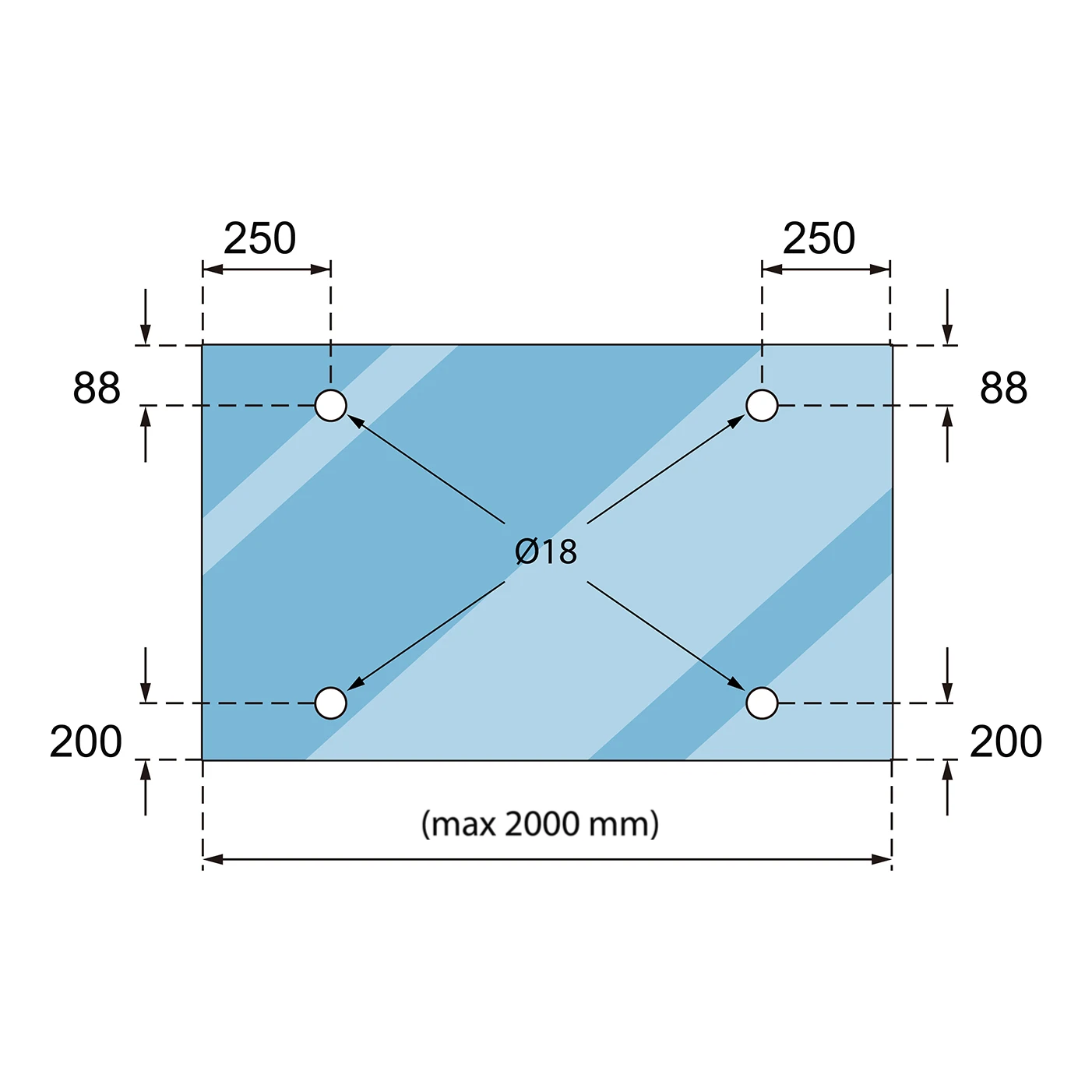

Rozmiestnenie kotevných bodov v skle

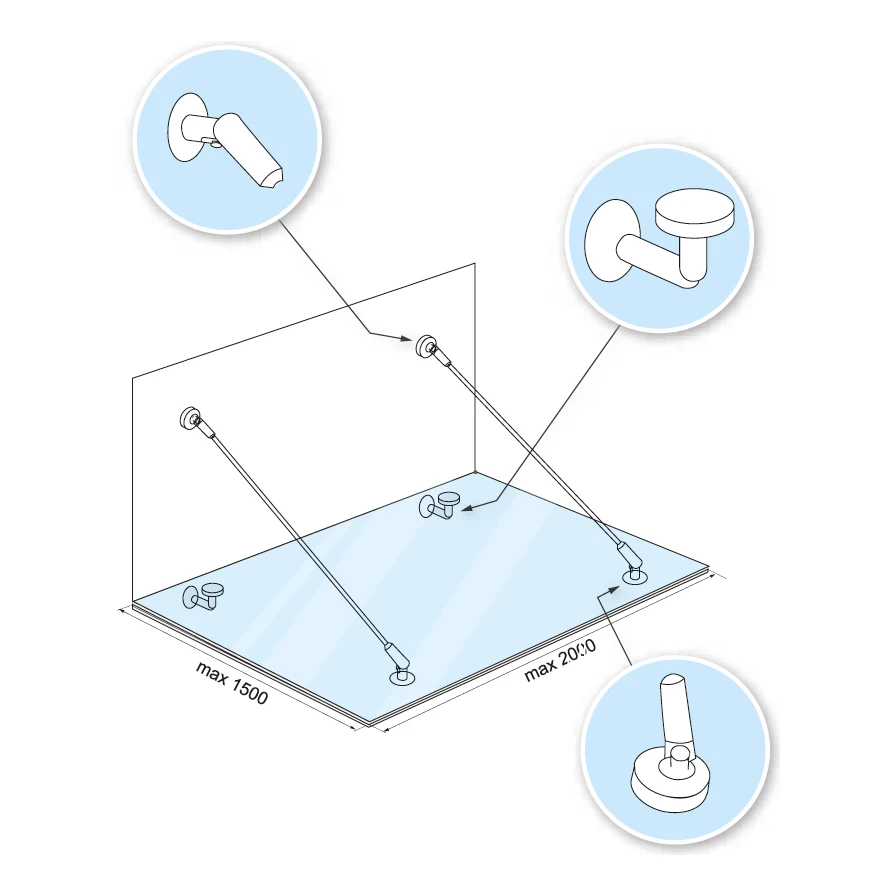

- Maximálna šírka skla: 2000 mm
- Maximálna hĺbka striešky: 1500 mm
- Horné otvory (spájače stena–sklo): 88 mm od hornej hrany, 250 mm od bočných hrán
- Dolné otvory (spájače sklo–tiahlo): 200 mm od dolnej hrany, 250 mm od bočných hrán
- Priemer otvorov v skle: Ø18 mm

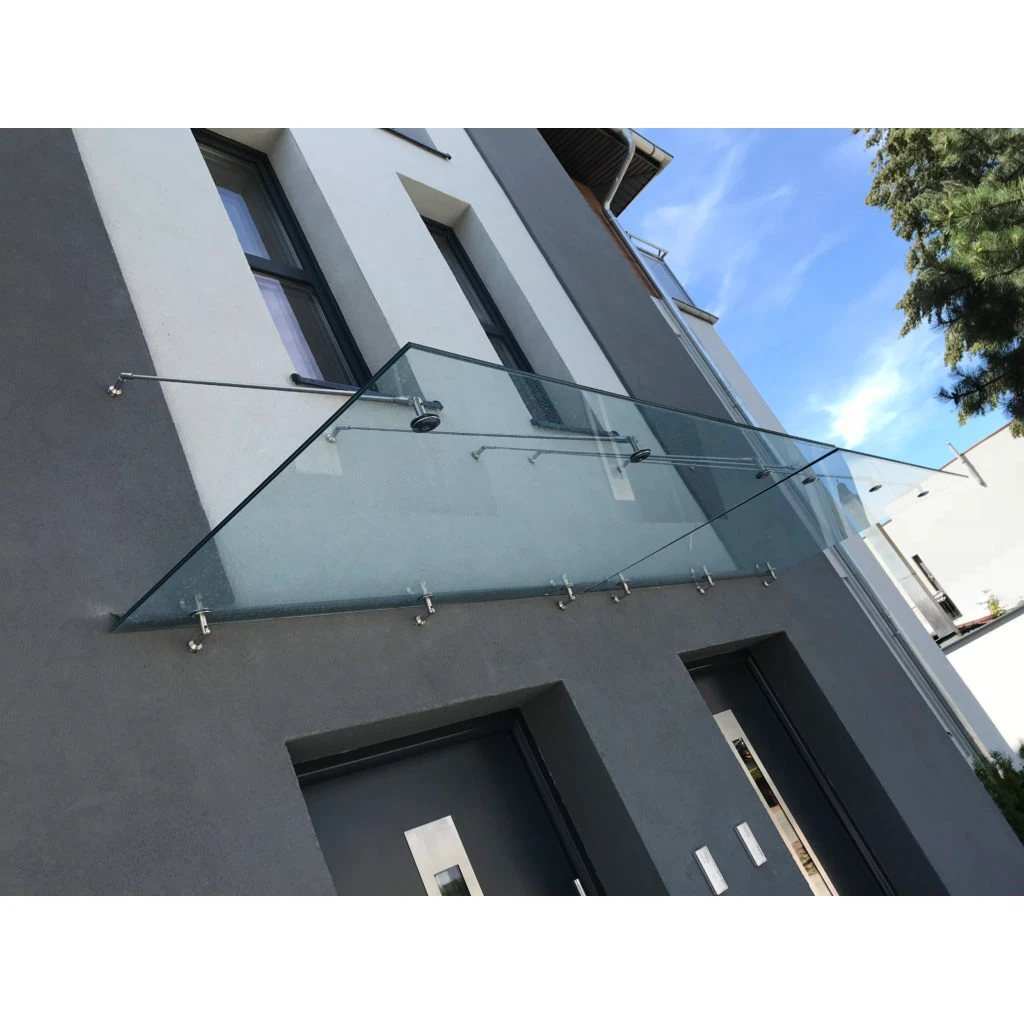

Univerzálnosť použitia je kľúčovou vlastnosťou tohto systému. V prípade budov s hrubou vrstvou tepelnej izolácie je možné použiť dodatočnú montážnu doštičku, ktorá umožňuje spoľahlivé ukotvenie spájačov do nosného muriva. Vďaka tomu sa sada osvedčí rovnako v novostavbách, ako aj pri rekonštrukciách starších fasád. Sklenené prístrešky chránia vstupnú zónu pred atmosférickými zrážkami a zároveň dodávajú budove moderný, vzdušný vizuálny charakter.
Technická špecifikácia
- Závit tiahla: M10
- Hrúbka skla: 8–17,52 mm
- Upevňovacie skrutky do steny a skla: M9
- Materiál: nehrdzavejúca oceľ AISI 304
- Prevedenie: satén
- Dĺžka spájača: 130 mm
- Hmotnosť sady: 1,64 kg
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Hrúbka skla [mm] | 8-17,52 |
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
