Synerga Balus 1 – montážna súprava PV na balkónové zábradlie
produkt nedostupný
pridať do zoznamu želaní
Popis
Synerga Balus 1 – montážna súprava PV na balkónové zábradlie
Synerga Balus 1 je kompletná montážna súprava umožňujúca upevnenie fotovoltaických panelov na balkónové, terasové alebo iné zábradlie. Vďaka použitiu nehrdzavejúcej ocele H17 a hliníka 6060 je konštrukcia ľahká, odolná a odolná voči poveternostným podmienkam. Súprava je určená pre PV moduly s maximálnou výškou 1052 mm a zabezpečuje uhol sklonu panelu 10°.
Moderný, minimalistický vzhľad držiaka zabezpečuje, že namontovaný panel harmonicky zapadá do fasády budovy. Riešenie ideálne pre bytovú výstavbu a všade tam, kde nie je možná montáž PV inštalácie na strechu alebo na zem.
Technické parametre
- Maximálna veľkosť PV panelov: 1052 mm
- Uhol sklonu panelu: 10°
- Materiál držiakov: nehrdzavejúca oceľ 1.4016/H17, hrúbka 5 mm
- Materiál uholníkov 65×65: nehrdzavejúca oceľ 1.4016/H17
- Materiál spojok a profilov: hliník 6060
- Montážne profily: 40×40×1040 mm
- Tesnenie: EPDM 80 cm

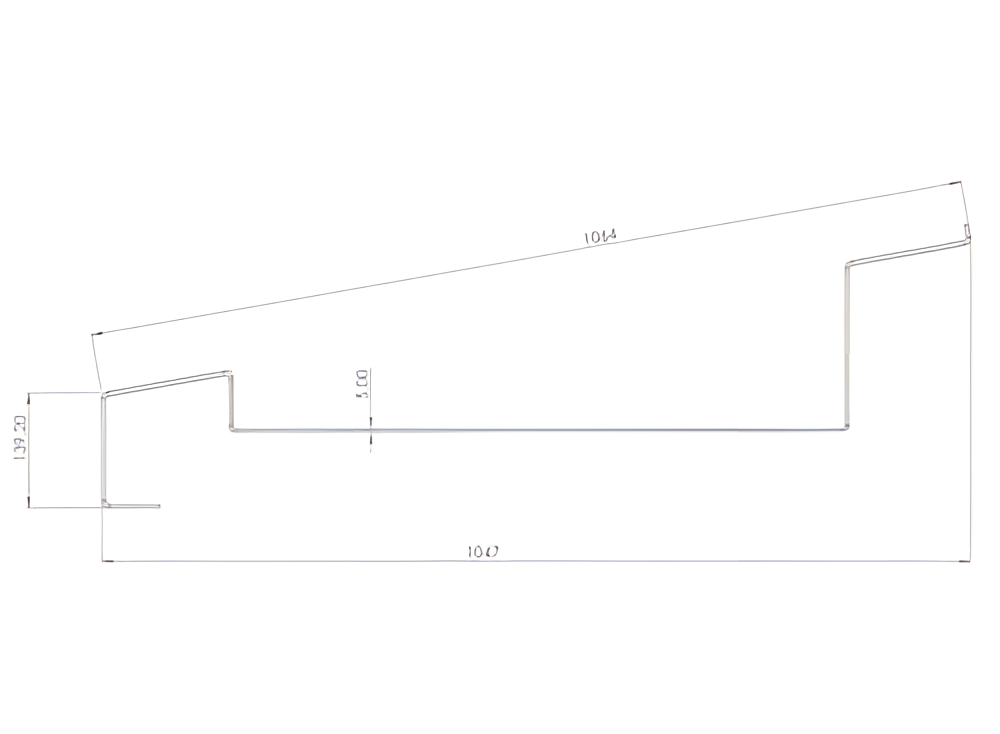

- Rozmery nosného držiaka: dĺžka 1000 mm, šikmá strana 1014 mm, hĺbka 139,20 mm, hrúbka 3 mm
- Hmotnosť balenia: 6,75 kg
- Rozmery balenia: 114 × 36 × 7 cm

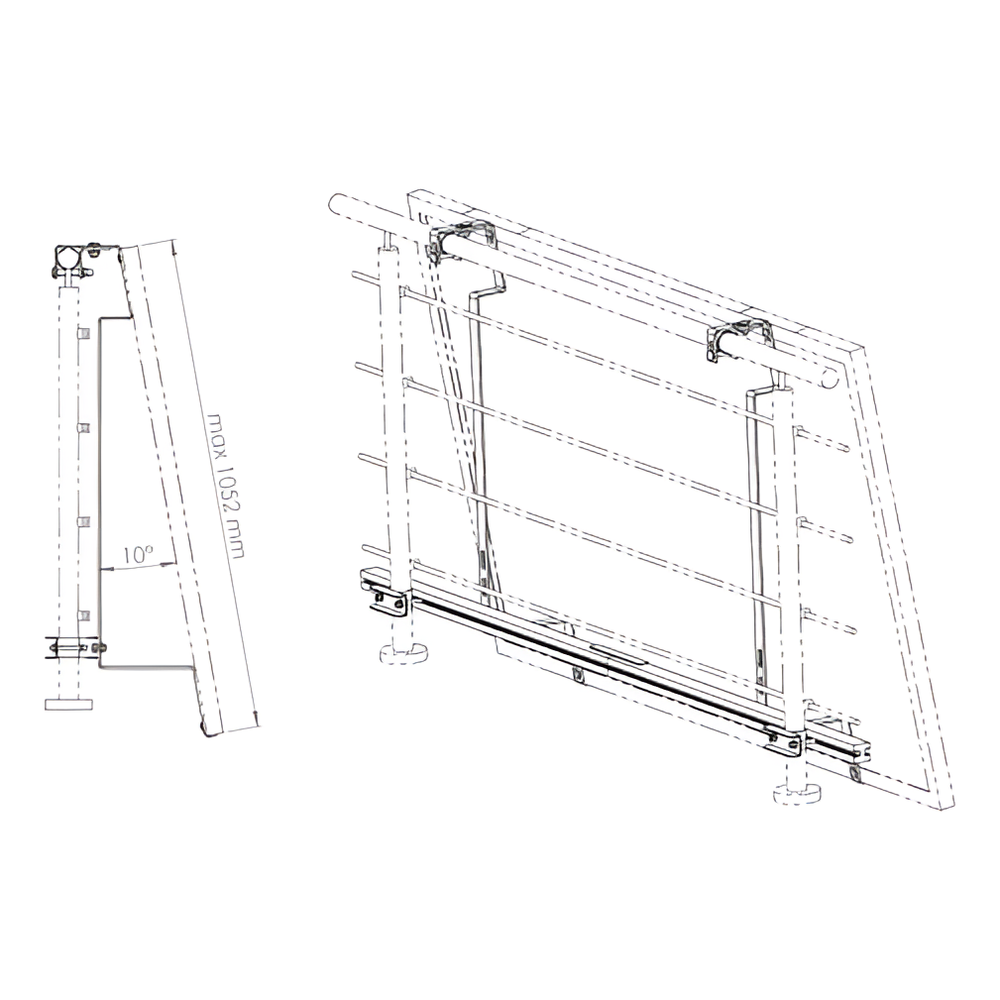

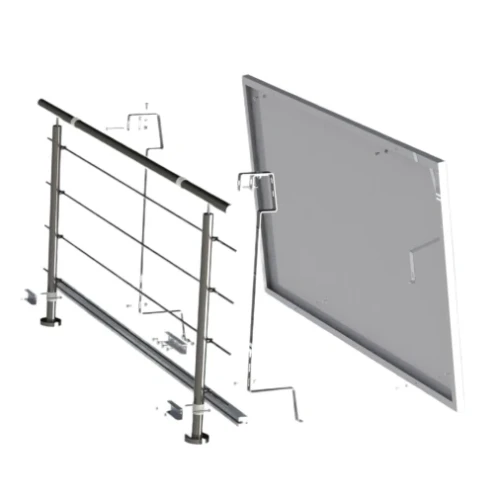

Schéma montáže a pohľad na konštrukciu

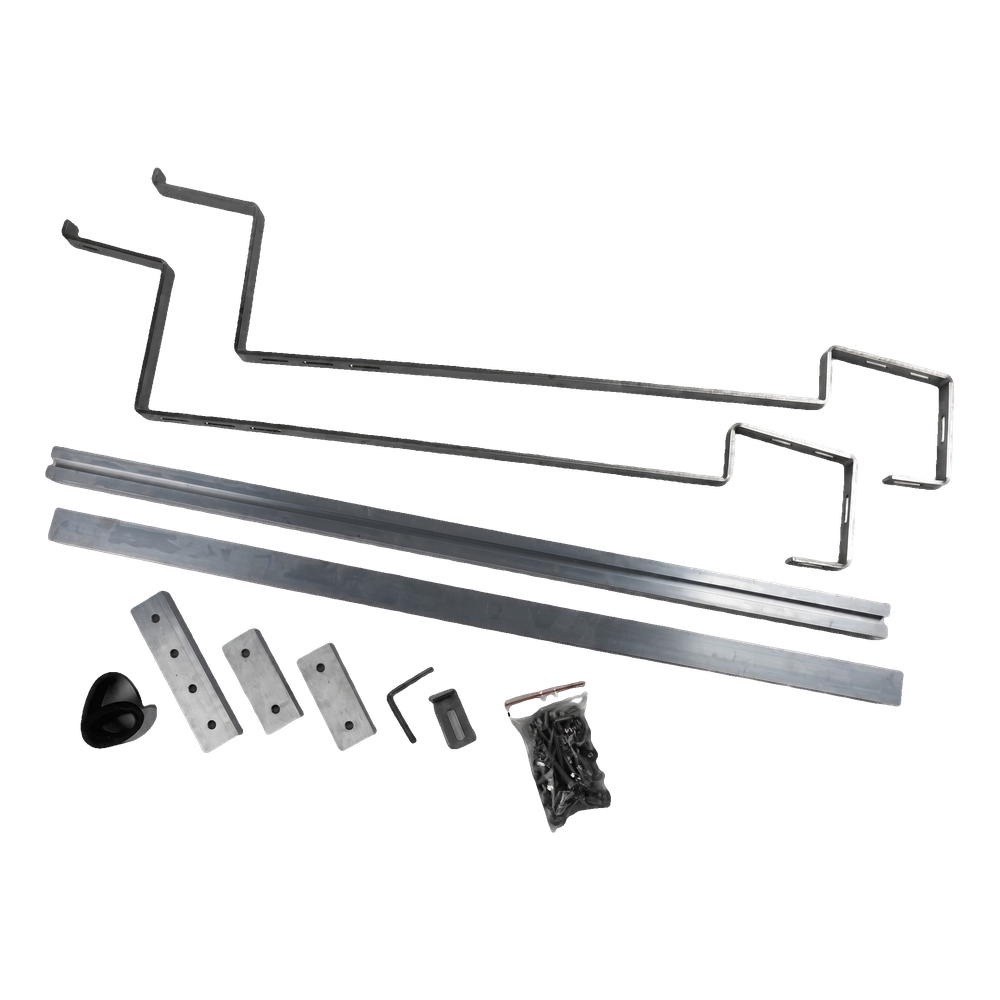

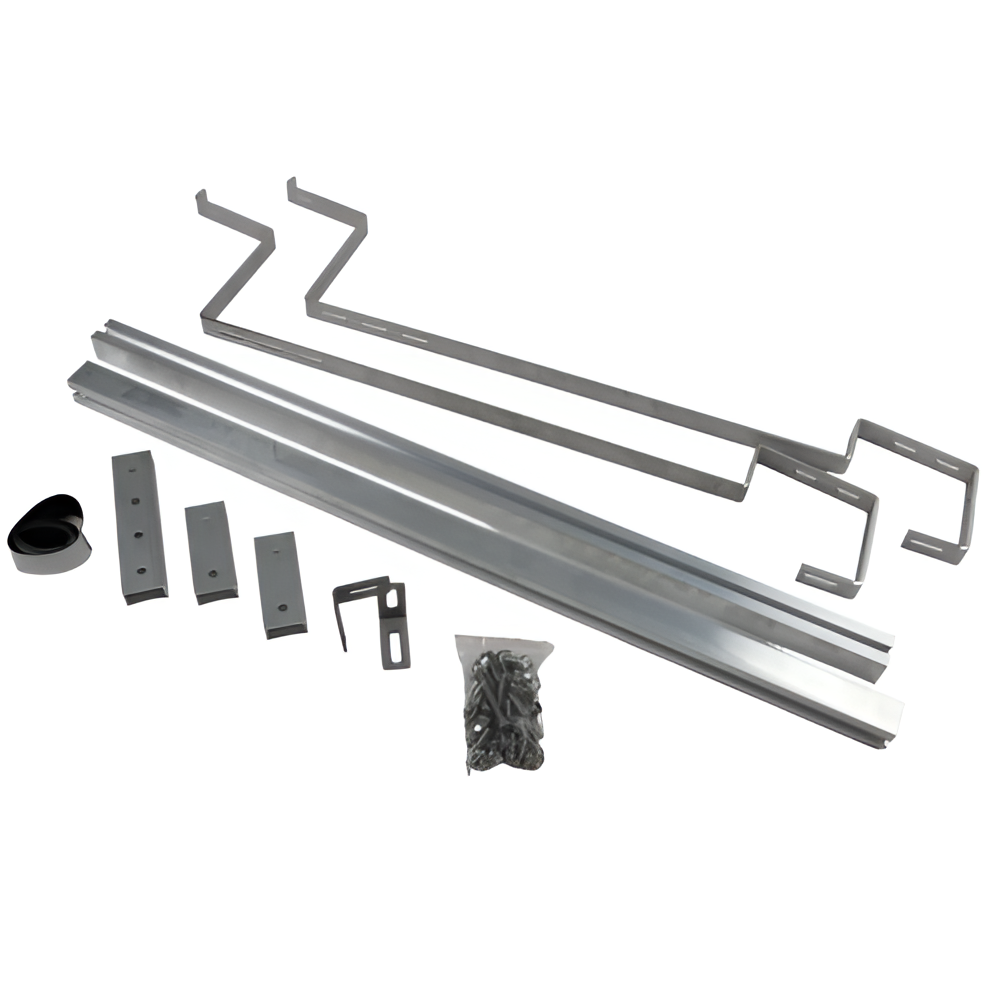

Obsah súpravy
Súprava obsahuje dva držiaky pre fotovoltaické panely, montážne profily 40×40×1040 mm, tesnenie EPDM 0,8 m a kompletnú sadu skrutiek, matíc a spojovacích prvkov potrebných na montáž panelu na zábradlie.

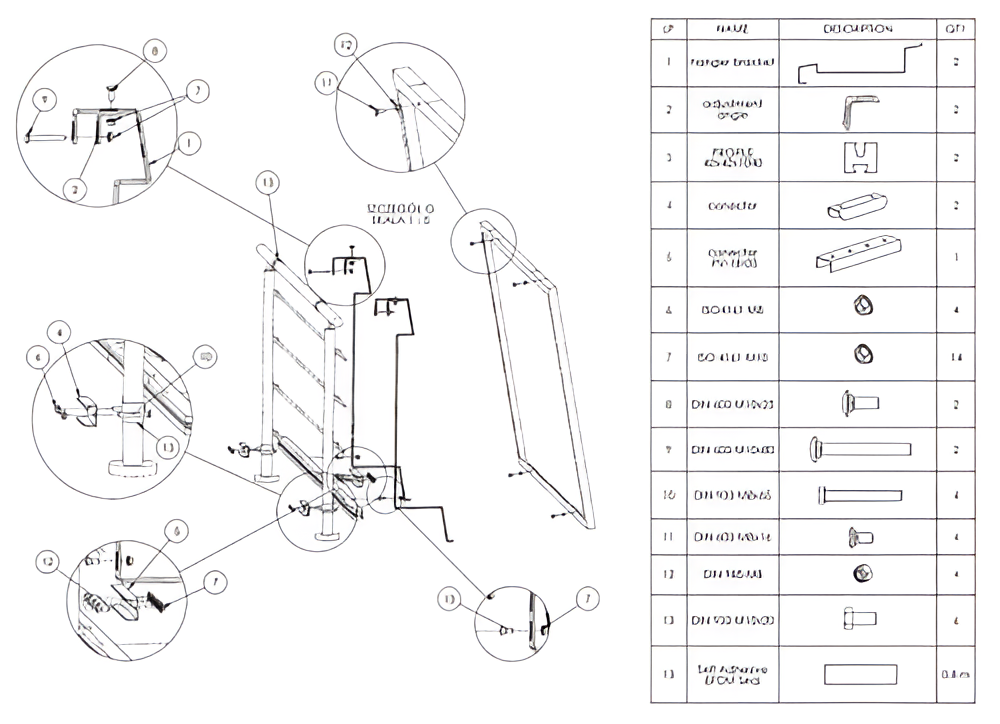

Zoznam súčastí súpravy Balus 1
| Č. | Názov | Množstvo |
|---|---|---|
| 1 | Konzola rámu | 2 |
| 2 | Uhlová spojka | 2 |
| 3 | Plastová vložka | 2 |
| 4 | Spojka | 2 |
| 5 | Konzola spojky | 1 |
| 6 | Matica M6 | 4 |
| 7 | Matica M8 | 14 |
| 8 | Skrutka M6×20 | 2 |
| 9 | Skrutka M8×40 | 2 |
| 10 | Kolík 8×40 | 4 |
| 11 | Skrutka M4×10 | 4 |
| 12 | Matica M4 | 4 |
| 13 | Skrutka M8×20 | 6 |
| 14 | Samolepiaca páska EPDM | 0,4 m |
Materiálová špecifikácia
Technická špecifikácia
| Parameter | Hodnota |
|---|---|
| Maximálna veľkosť PV panelov | 1052 mm |
| Uhol sklonu | 10° |
| Materiál držiakov | Nehrdzavejúca oceľ 1.4016/H17 |
| Materiál uholníkov 65×65 | Nehrdzavejúca oceľ 1.4016/H17 |
| Materiál spojok a profilov | Hliník 6060 |
| Montážne profily | 40×40×1040 mm |
| Držiaky – dĺžka | 1047 mm |
| Držiaky – hrúbka | 5 mm |
| Tesnenie EPDM | 80 cm |
| Hmotnosť balenia | 6,75 kg |
| Rozmery balenia | 114 × 36 × 7 cm |
Použitie
Súprava Balus 1 je určená na montáž na balkónové zábradlia. Predstavuje riešenie určené pre bytovú výstavbu a objekty, kde montáž klasickej fotovoltaickej inštalácie na streche alebo na zemi nie je možná. Všetky prvky sú vyrobené z antikoróznych materiálov, čo zaručuje dlhodobé a bezpečné udržanie panelu vo vonkajších podmienkach.

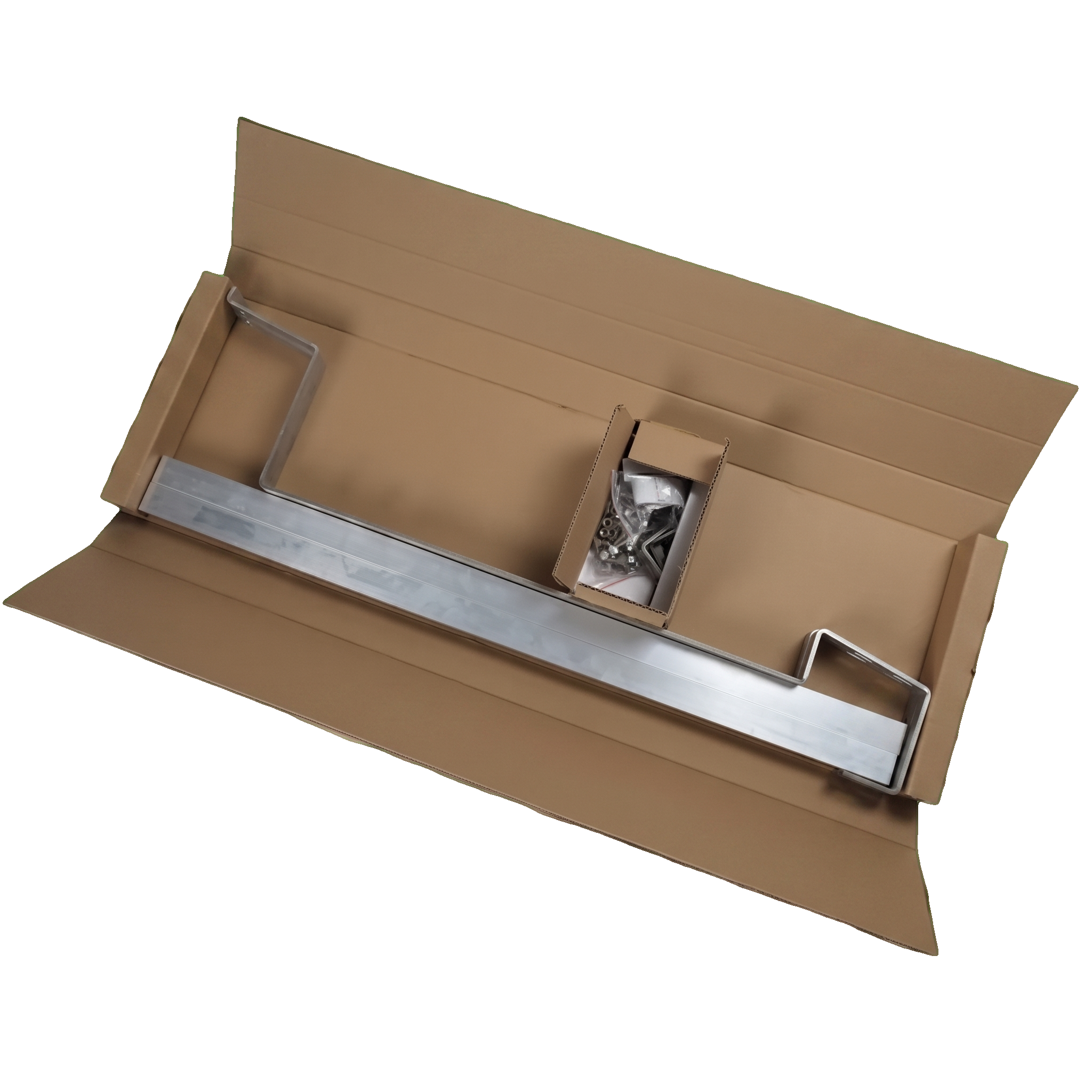

Balenie a logistika
Súprava sa dodáva v kompaktnom kartónovom balení s rozmermi 114 × 36 × 7 cm a hmotnosťou 6,75 kg, čo uľahčuje skladovanie a prepravu. Všetky montážne prvky — držiaky, profily, spojky, skrutky a tesnenie — sú starostlivo zabalené v jednej zásielke.
