Spojovačka plotového dielca na priskrutkovanie H80 pozinkovaná
produkt nedostupný
pridať do zoznamu želaní
Popis

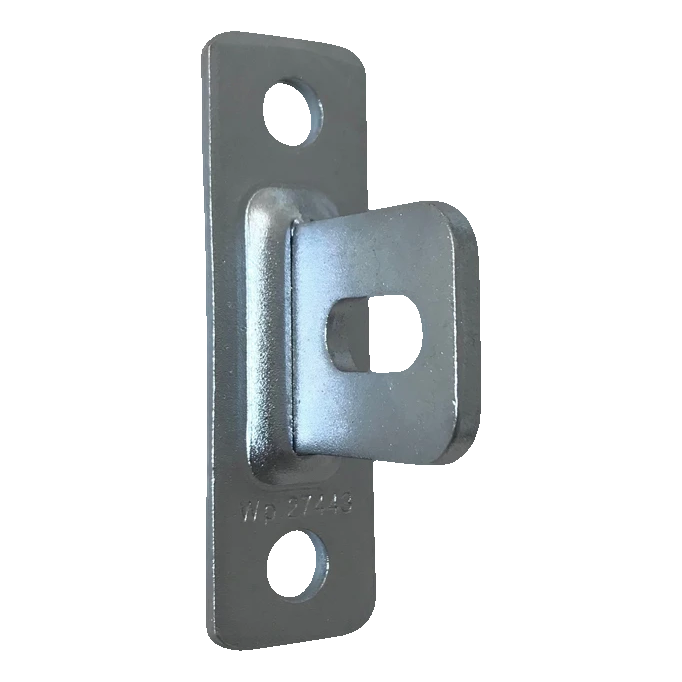

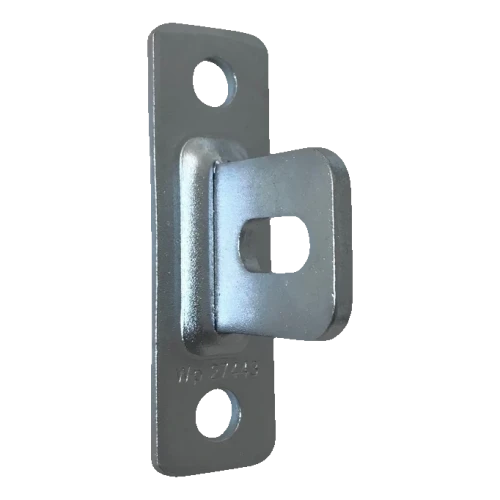

Spojovačka plotového dielca na priskrutkovanie, pozinkovaná oceľ 80 mm
Spojovačka plotového dielca na priskrutkovanie značky PSG je pevný montážny prvok slúžiaci na trvalé spojenie plotového dielca so stĺpikom. Vyrobená z pozinkovanej ocele, zabezpečuje vysokú odolnosť proti korózii a dlhoročnú trvanlivosť vo vonkajších podmienkach — bez potreby dodatočnej protikorznej ochrany.
Konštrukcia spojovačky sa skladá z plochej montážnej dosky s otvormi na priskrutkovanie k stĺpiku a kolmo vystupujúceho ramena (tzv. fazuľka) s podlhovastým otvorom, do ktorého vchádza skrutka upevňujúca dielec. Vďaka podlhovastým otvorom (fazuľkovým) na doske aj na ramene získavate možnosť regulácie polohy dielca voči stĺpiku — čo výrazne uľahčuje montáž a kompenzáciu nerovností terénu.
Spojovačka je univerzálnym riešením používaným v paneľových a dielcových plotových systémoch. Osvedčí sa pri montáži plotov na okrúhle aj na štvorcové stĺpiky. Malá hmotnosť (60 g) a kompaktné rozmery uľahčujú transport a skladovanie aj veľkých partií.

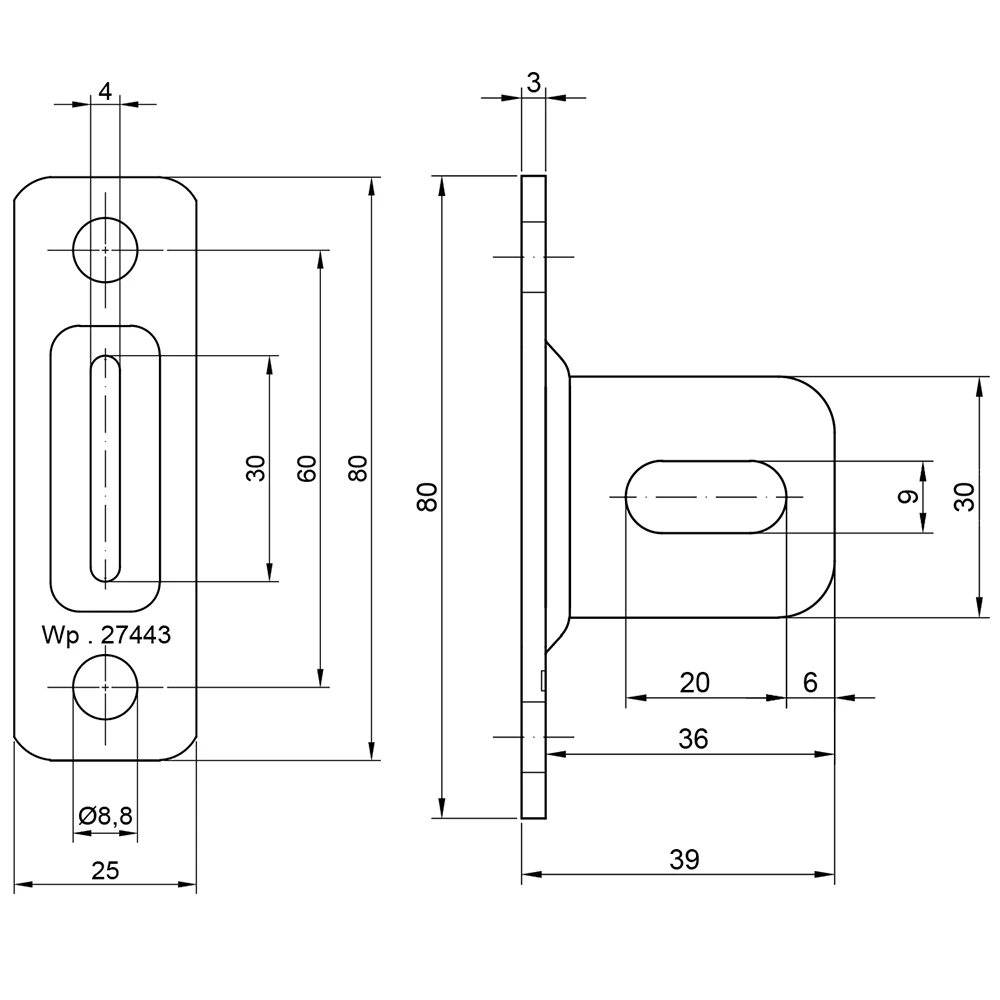

Rozmery a technické parametre
Montážna doska:
- Výška: 80 mm
- Šírka: 25 mm
- Hrúbka plechu: 3 mm
- Okrúhle montážne otvory: Ø 8,8 mm (2 ks)
- Rozostup okrúhlych otvorov: 60 mm
- Podlhovastý otvor (fazuľkový): 30 × 4 mm
Rameno (fazuľka):
- Výška ramena: 30 mm
- Vyloženie od dosky: 36 mm
- Celková hĺbka (s doskou): 39 mm
- Hrúbka: 4 mm
- Podlhovastý otvor: 20 × 9 mm
Všeobecné údaje:
- Materiál: pozinkovaná oceľ
- Hmotnosť: 0,06 kg
- Výrobca: PSG
- EAN: 99917869

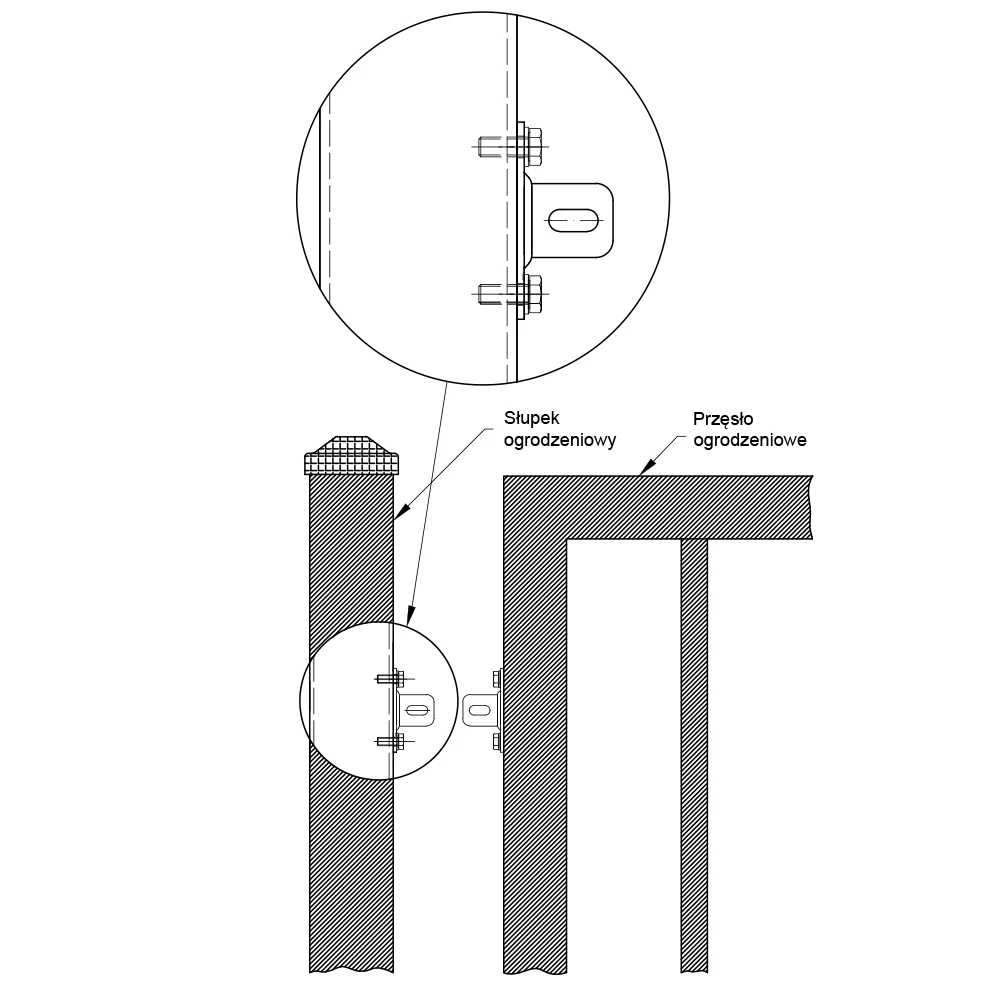

Spôsob montáže
Spojovačka sa montuje priskrutkovaním dosky k plotovomu stĺpiku pomocou skrutiek prechádzajúcich okrúhlymi otvormi (Ø 8,8 mm). Následne sa plotový dielec upevňuje k ramenu (fazuľke) — skrutka prechádza podlhovastým otvorom v ramene a spája sa s prvkom dielca. Fazuľkové otvory umožňujú presnú reguláciu pozície v zvislom smere (na doske) aj vo vodorovnom smere (na ramene), čo umožňuje kompenzáciu montážnych tolerancií a zabezpečuje rovnomerné rozloženie dielcov na celej dĺžke plota.
Technické údaje
| Farba | Pozinkovaný |
