Spojka montážnej PV lišty hliníková 100 mm – profil U 25×45×25

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 0.06 kg

Cena/ ks.: 0,61 € 0.61

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (0,50 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

Kusov
Balíček: 200 Kusy
Balíček: 5000 Kusy
Balíček: 10000 Kusy

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

Predajca: -

Kód produktu: PV-18-01

odporučiť priateľovi

Popis

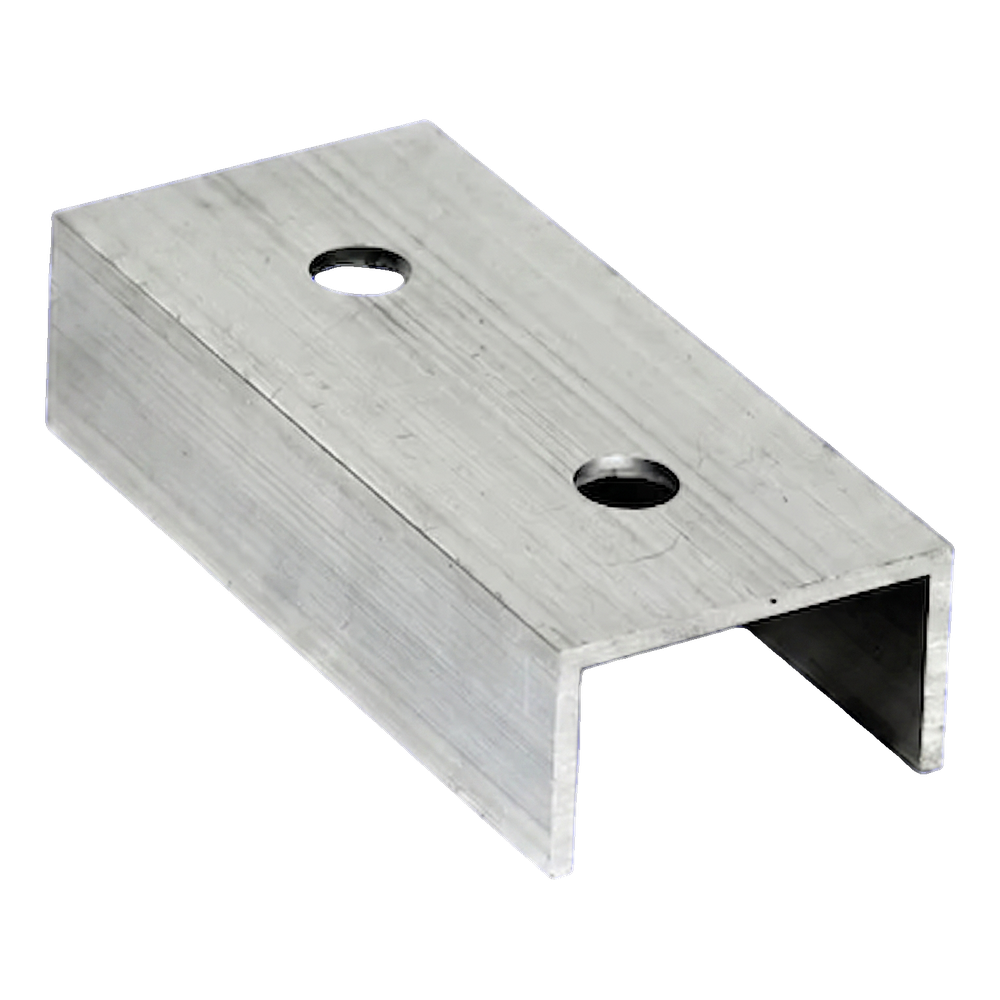

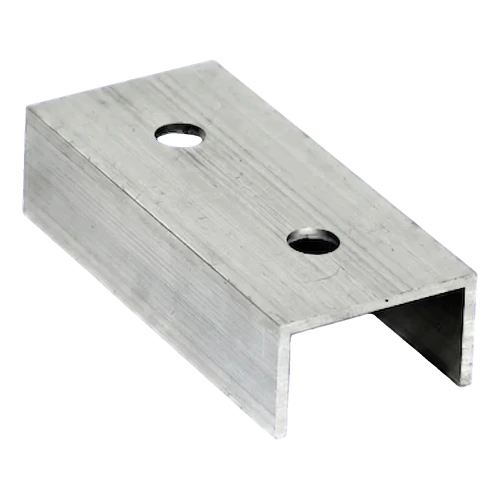

Spojka montážnej PV lišty hliníková 100 mm – profil U 25×45×25

Spojka montážnej PV lišty hliníková 100 mm – izometrický pohľad

Spojka montážnej lišty 100 mm je kompaktný konštrukčný prvok v tvare profilu U, určený na predlžovanie montážnych líšt vo fotovoltaických inštaláciách. Vyrobená z hliníka 6060, spája nízku hmotnosť s vysokou odolnosťou voči korózii — nevyžaduje dodatočnú antikoróznu ochranu ani pri dlhoročnom vystavení poveternostným podmienkam. Presne rozmiestnené montážne otvory zaisťujú spoľahlivé skrutkové spojenie líšt a profil U garantuje stabilné usadenie vo vnútri štandardných montážnych koľajníc. Spojka je dostupná aj vo verzii eloxovanej načierno, ktorá poskytuje dodatočnú ochranu pred vplyvmi prostredia a estetické prevedenie na tmavých strechách.

Výhody pre montážny tím

Hliník 6060 — prirodzená odolnosť voči korózii bez potreby dodatočných ochranných povlakov

Profil tvaru U prispôsobený štandardným montážnym koľajniciam PV — spojka sa zasúva priamo do profilu bez potreby ďalšieho polohovania

Veľmi nízka hmotnosť prvku — minimálne zaťaženie konštrukcie a pohodlie pri preprave

Montážne otvory umožňujú rýchle skrutkové spojenie bez dodatočného opracovania

Dostupná verzia eloxovaná načierno na inštaláciu na tmavých strešných krytinách

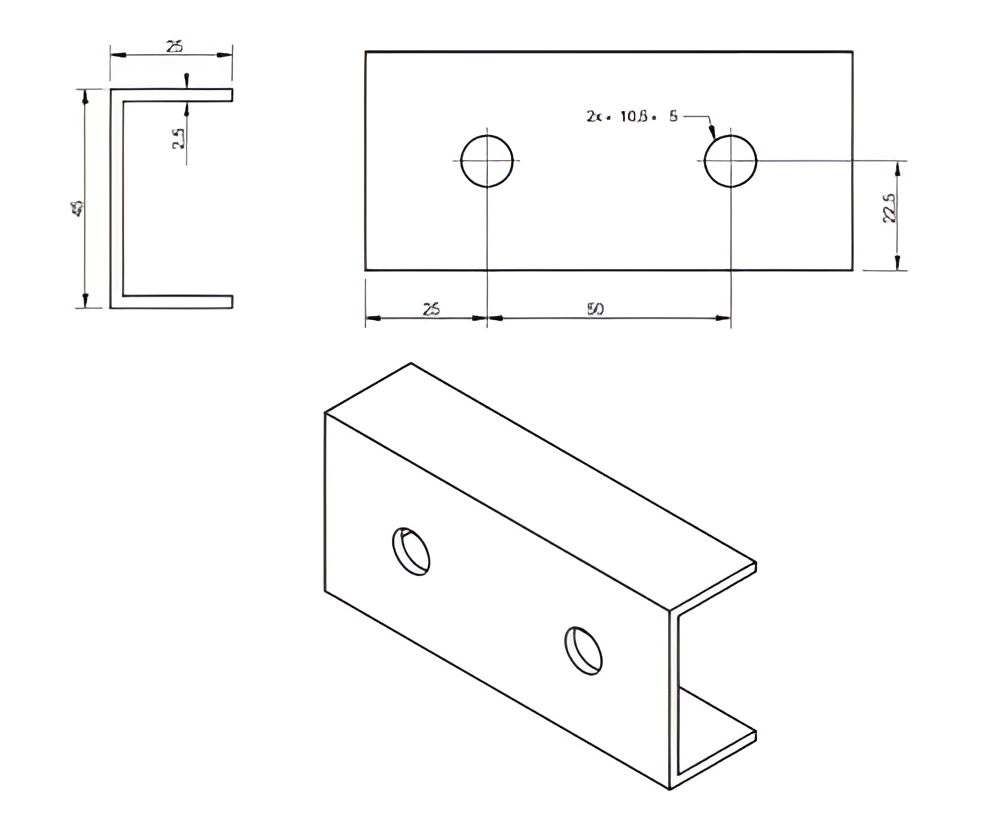

Spojka PV lišty 100 mm – technický výkres s tromi pohľadmi

Technický výkres zobrazuje tri pohľady na spojku: prierez profilu U s vyznačením hrúbky steny, pohľad zhora s rozmiestnením montážnych otvorov a izometrický pohľad hotového prvku. Symetrické rozmiestnenie otvorov zaisťuje rovnomerný prenos zaťaženia po celej dĺžke spoja.

Video prezentujúce montážne prvky PV konštrukcie

Video prezentujúce montáž fotovoltaickej konštrukcie

Technické parametre

Typ prvku	spojka profilu (profil U)
Dĺžka / rozsah nastavenia	100 mm

Rozmery

Profil U	25×45×25 mm
Hrúbka steny	2,5 mm
Priemer otvorov	10,5 mm
Počet otvorov	2
Rozstup otvorov	50 mm

Materiál a povrchová úprava

Materiál	hliník 6060
Povrchová úprava / odolnosť voči korózii	prirodzene odolné voči korózii; dostupná verzia eloxovaná načierno

Ostatné parametre

Hmotnosť	0,06 kg

Bezpečnosť
