Šikmý trapézový mostík s tesnením EPDM H63 L330 – hliníkový strešný adaptér PV
produkt nedostupný
pridať do zoznamu želaní
0
Popis

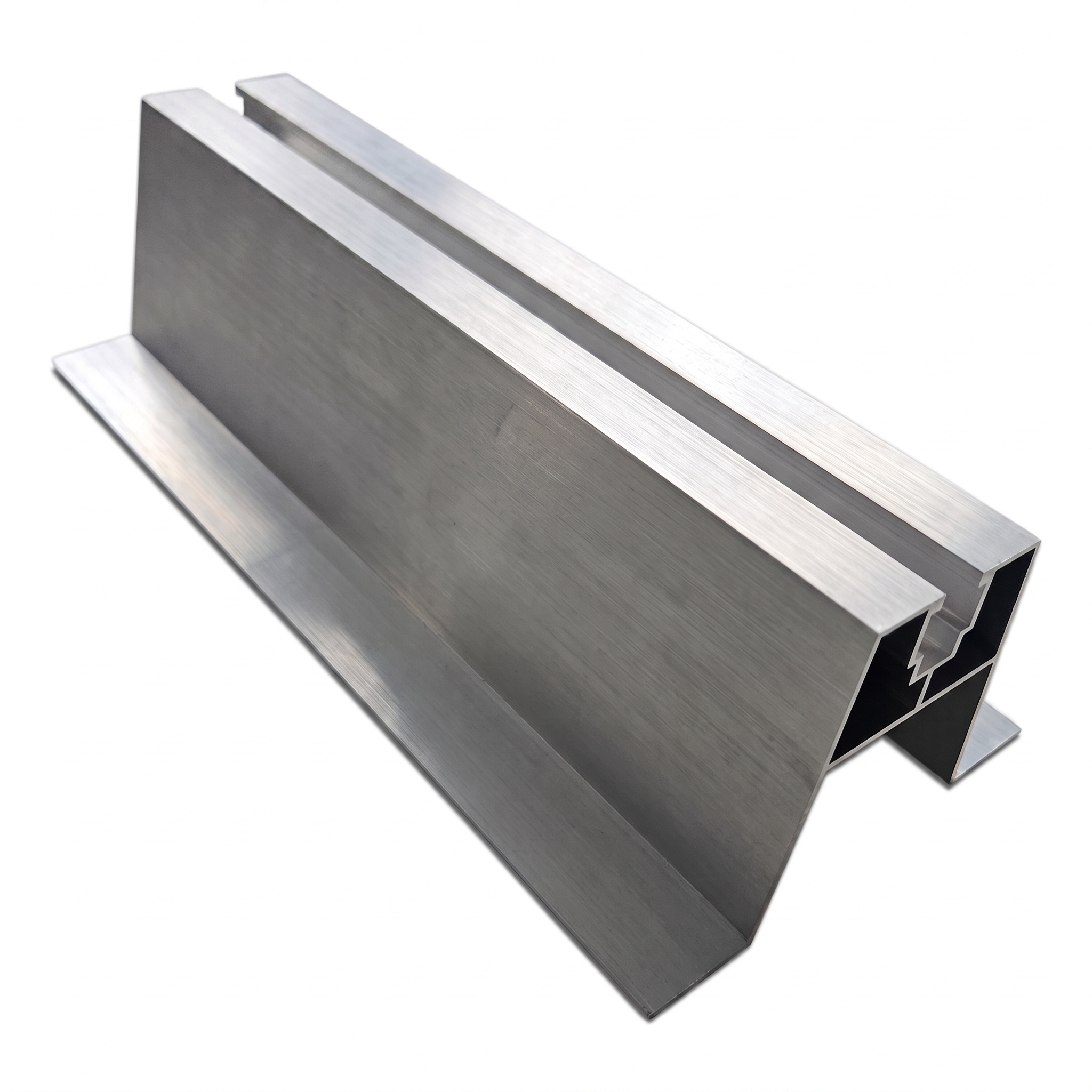

Šikmý trapézový mostík s tesnením EPDM H63 L330 – hliníkový
Šikmý trapézový mostík s tesnením EPDM je hliníkový distančný prvok určený na montáž fotovoltaických konštrukcií na strechách pokrytých trapézovým plechom. Šikmý tvar profilu dokonale kopíruje geometriu vlny plechu, čím zabezpečuje stabilnú a tesniace podopretie montážnej lišty bez potreby použitia ďalších vyrovnávacích podložiek.
Vďaka vstavanenému tesneniu EPDM mostík účinne chráni strešnú krytinu pred preniknutím vody v mieste uchytenia. Tesnenie kompenzuje nerovnosti povrchu plechu a tlmí mikrovibrácie, čo predlžuje životnosť spoja a minimalizuje riziko korózie v mieste kontaktu.
Výhody pre montážnu ekipu
- Šikmá geometria — profil prispôsobený sklonu vlny trapézového plechu, eliminuje potrebu vyrezávania a ohýbania prvkov na stavenisku
- Tesnenie EPDM v súprave — prvok pripravený na montáž, ktorý nevyžaduje samostatné objednávanie a lepenie tesnení
- Hliník — ľahký materiál odolný voči korózii, uľahčujúci transport na strechu a zaručujúci dlhoročnú trvanlivosť
- Kompaktná hmotnosť 0,350 kg — ľahko sa s ním manipuluje a skladuje, nezaťažuje strešnú konštrukciu
Rozmery a technické parametre
- Dĺžka (L): 330 mm
- Výška (H): 63 mm
- Celková šírka základne: 94,4 mm
- Šírka hornej platformy: 40 mm
- Hrúbka stien profilu: 1,2 mm
- Hrúbka stien upevňovacieho kanála: 1,3 mm
- Šírka horného kanála (vonkajšia): 16,3 mm
- Šírka horného kanála (vnútorná): 13,7 mm
- Hmotnosť: 0,350 kg
Materiál a povrchová úprava
- Materiál profilu: hliník
- Povrchová úprava: štandardné eloxovanie
- Tesnenie: EPDM
Konštrukcia profilu

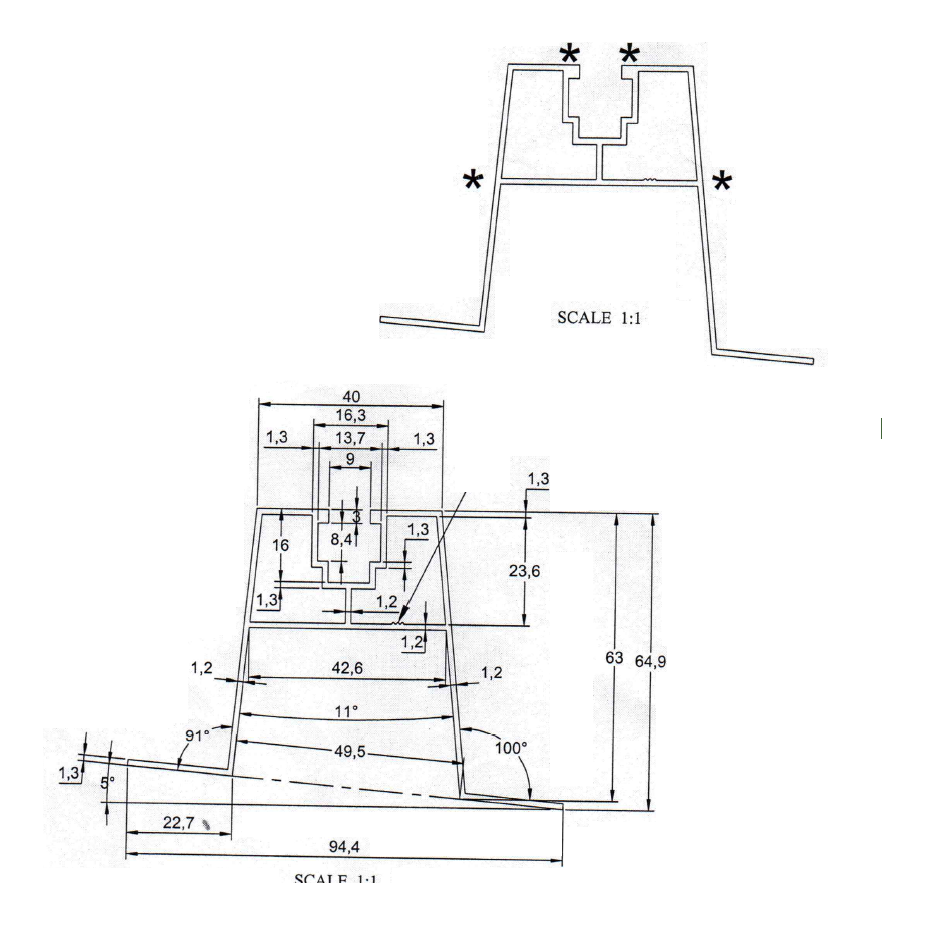

Priečny rez profilu v tvare lichoběžníka má dve symetrické päty, ktoré priliehajú k povrchu strešného plechu. Bočné steny prechádzajú do vnútornej výstužnej příruby. V hornej časti profilu sa nachádza montážny kanál s vnútornou šírkou 13,7 mm a otvorom 8,4 mm, umožňujúci upevnenie skrutiek a svoriek na nosné lišty. Miesta označené symbolom hviezdičky môžu vykazovať tepelné stopy (heat lines) vznikajúce pri procese vytláčania hliníka — nejde o kvalitatívnu vadu.
Šikmý trapézový mostík H63 L330 je spoľahlivý medzičlánok medzi trapézovým plechom a fotovoltaickou konštrukciou, ktorý skracuje čas montáže a zvyšuje kvalitu každej strešnej inštalácie.
