Sada vozíkov pre posuvnú bránu 9-rolkový + príslušenstvo KIT pre koľajnicu 80

Kompletná jazdná sada pre samonosnú posuvnú bránu určená pre koľajnicu 80×80×5 mm. Balík obsahuje všetky potrebné jazdné a nájazdové prvky, ktoré zabezpečujú tichý, plynulý chod brány a výrazne predlžujú životnosť celého mechanizmu. Maximálne zaťaženie sady je 1 000 kg, vďaka čomu sa uplatní ako pri rezidenčných, tak aj priemyselných bránach. Všetky komponenty sú pozinkované, čo zaručuje vysokú odolnosť voči korózii a dlhoročnú prevádzku v exteriérových podmienkach.

• Hmotnosť sady: 21 kg
• Objem balenia: 16 524 cm³
• EAN: 5903313203579
• Kompatibilita s koľajnicou: 80×80×5 mm
• Povrchová úprava: pozink

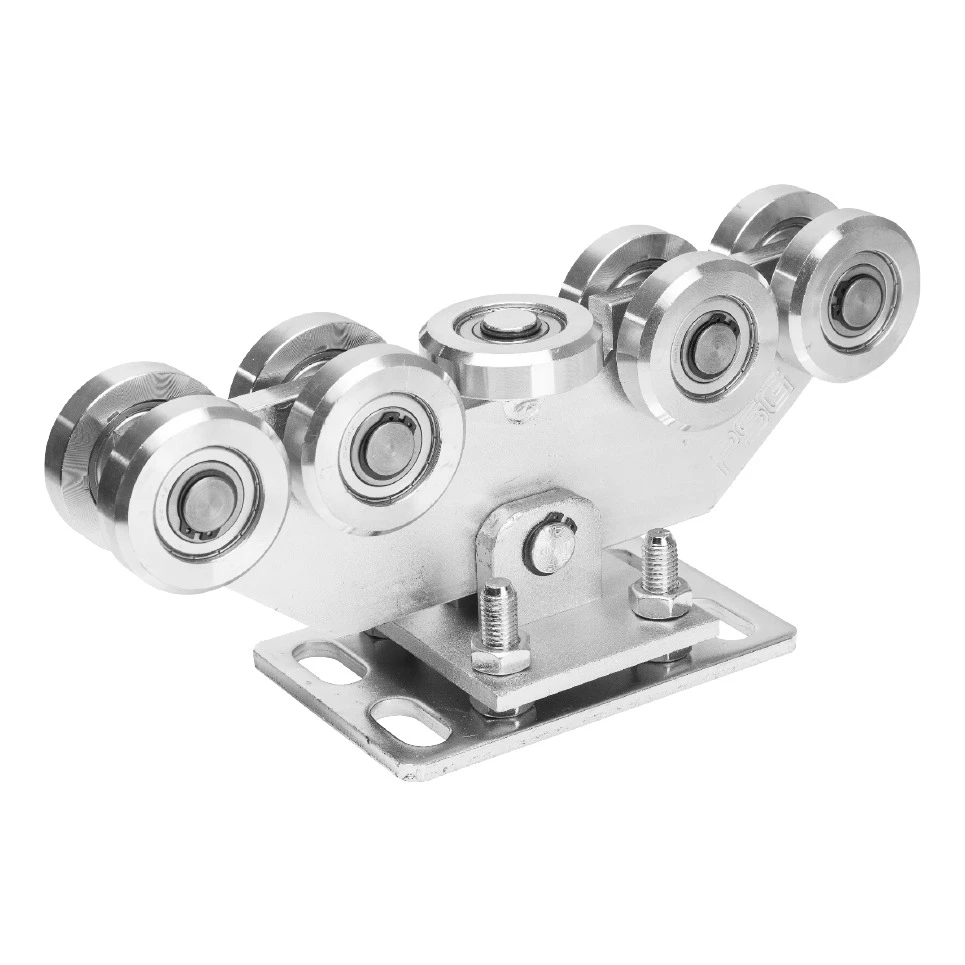

Jazdný vozík 80 – 9-kladkový

Jazdný vozík vybavený 9 oceľovými kladkami s ložiskami zabezpečuje mimoriadne plynulý a tichý pohyb brány. Konštrukcia s výškovou reguláciou pomocou skrutiek umožňuje presné nastavenie brány voči vodorovnej rovine, čo sa prejavuje rovnomerným rozložením zaťaženia a menším opotrebením kladiek. Každý vozík je prispôsobený pre koľajnicu s rozmermi 80×80×5 mm a vydrží zaťaženie až 1 000 kg.

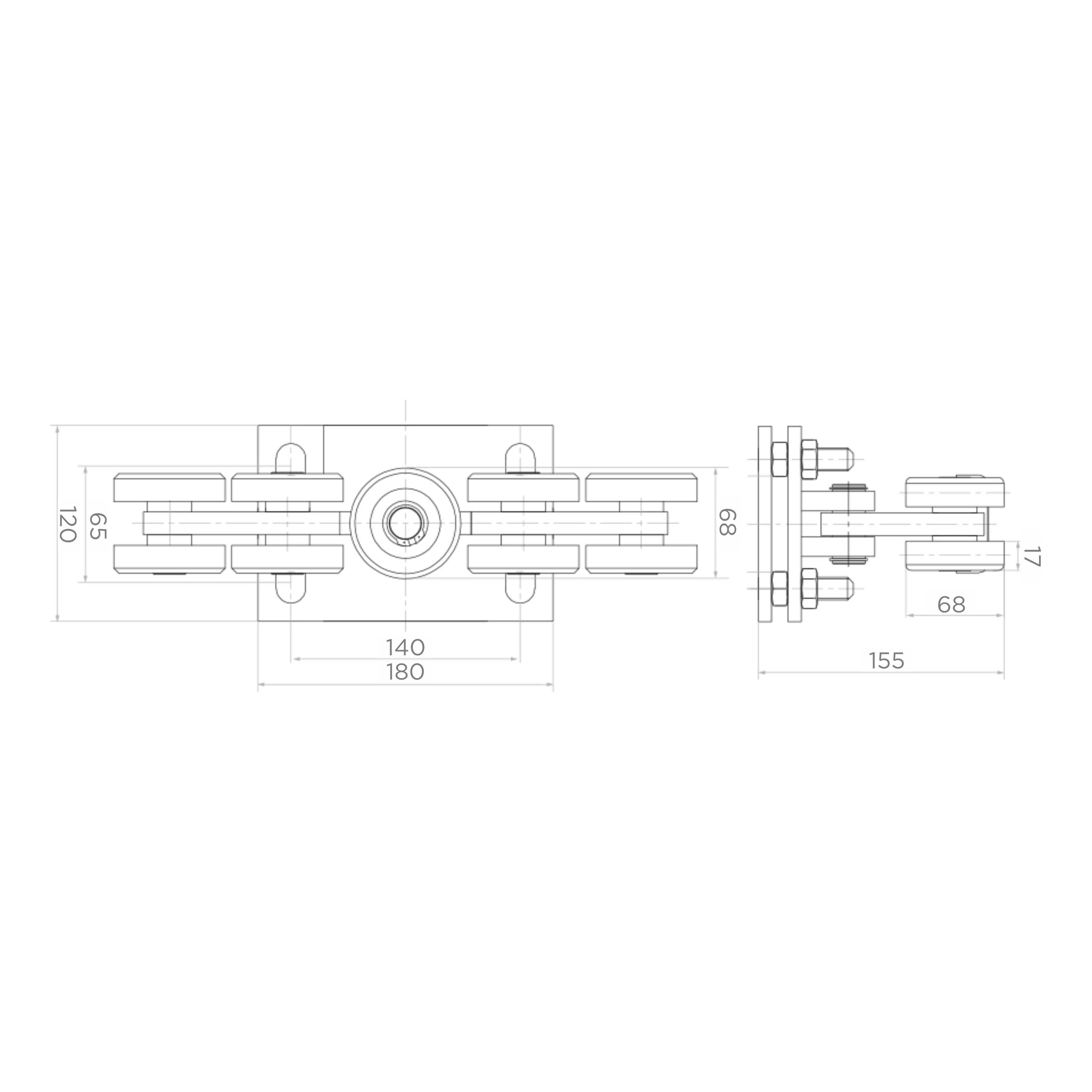

Rozmery jazdného vozíka:

• Celková šírka: 180 mm
• Vnútorná šírka (rozchod kladiek): 140 mm
• Celková výška: 120 mm
• Výška osi kladiek: 65 mm
• Hĺbka (bočná dĺžka): 155 mm
• Bočná výška kladiek: 68 mm
• Hrúbka montážnej dosky: 17 mm
• Materiál kladiek: oceľ
• Výšková regulácia: skrutková
• Maximálne zaťaženie: 1 000 kg

Nájazdový držiak

Oceľový nájazdový držiak zohráva kľúčovú úlohu pri stabilizácii brány po zatvorení. Rozložením hmotnosti krídla na väčší počet oporných bodov výrazne predlžuje životnosť jazdných vozíkov. Držiak je vybavený dvoma navádzacími kladkami z plastu, ktoré presne usmerňujú bránu počas zatvárania. Na zadnej stene sa nachádzajú dva montážne otvory a gumový doraz tlmiaci nárazy.

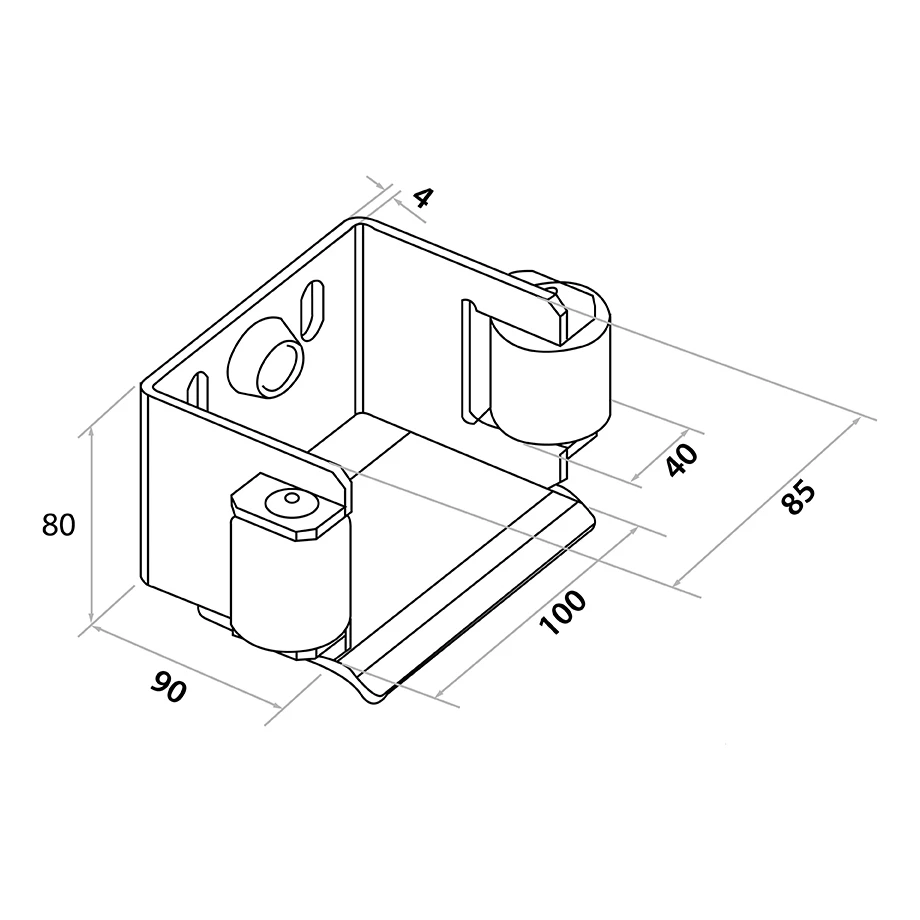

Rozmery nájazdového držiaka:

• Šírka základne: 90 mm
• Výška krytu: 80 mm
• Celková výška: 85 mm
• Hĺbka: 100 mm
• Šírka vedenia kladiek: 40 mm
• Hrúbka steny: 4 mm
• Šírka medzi navádzacími kladkami: 88 mm
• Kompatibilita s koľajnicou: 80×80 mm
• Navádzacie kladky: plast

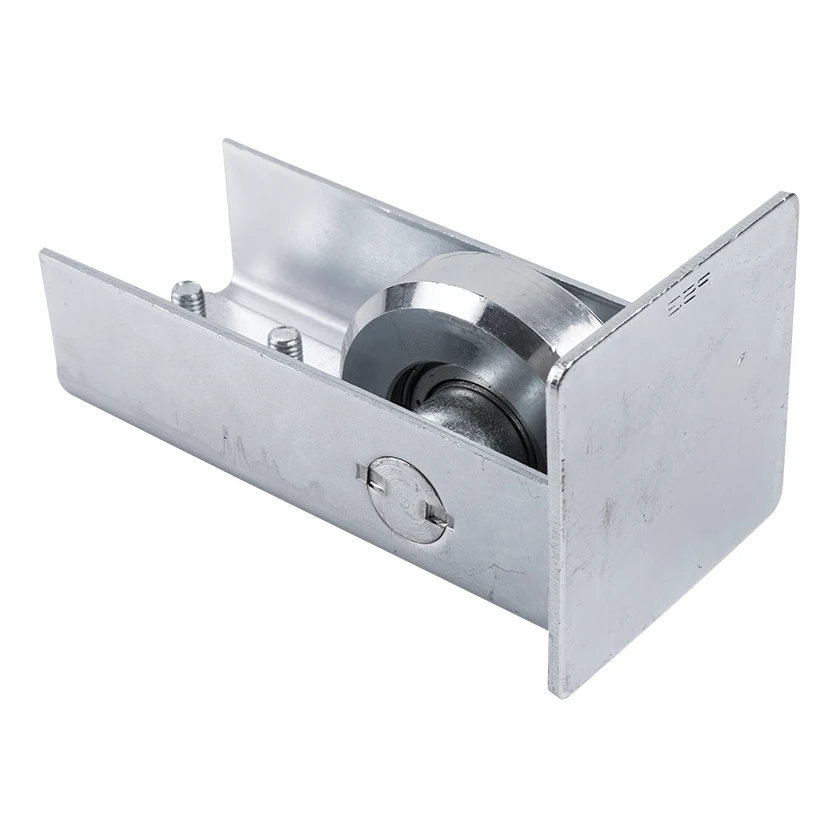

Nájazdová kladka

Oceľová nájazdová kladka montovaná na začiatok koľajnice samonosnej posuvnej brány. Jej hlavnou úlohou je predĺženie životnosti jazdných vozíkov prostredníctvom jemného navádzania brány na vedenie. Zároveň slúži ako ochrana pred snehom a ľadom, ktoré sa môžu hromadiť na koľajnici a sťažovať chod mechanizmu. V balení sú priložené montážne skrutky. Kladka je kompatibilná s koľajnicou 80×80×5 mm.

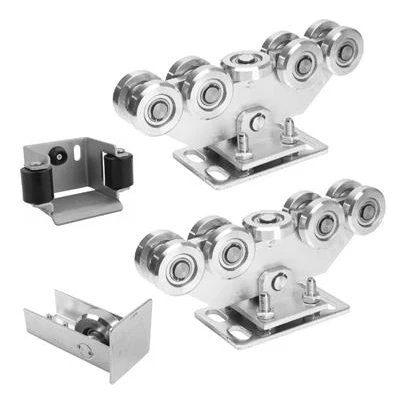

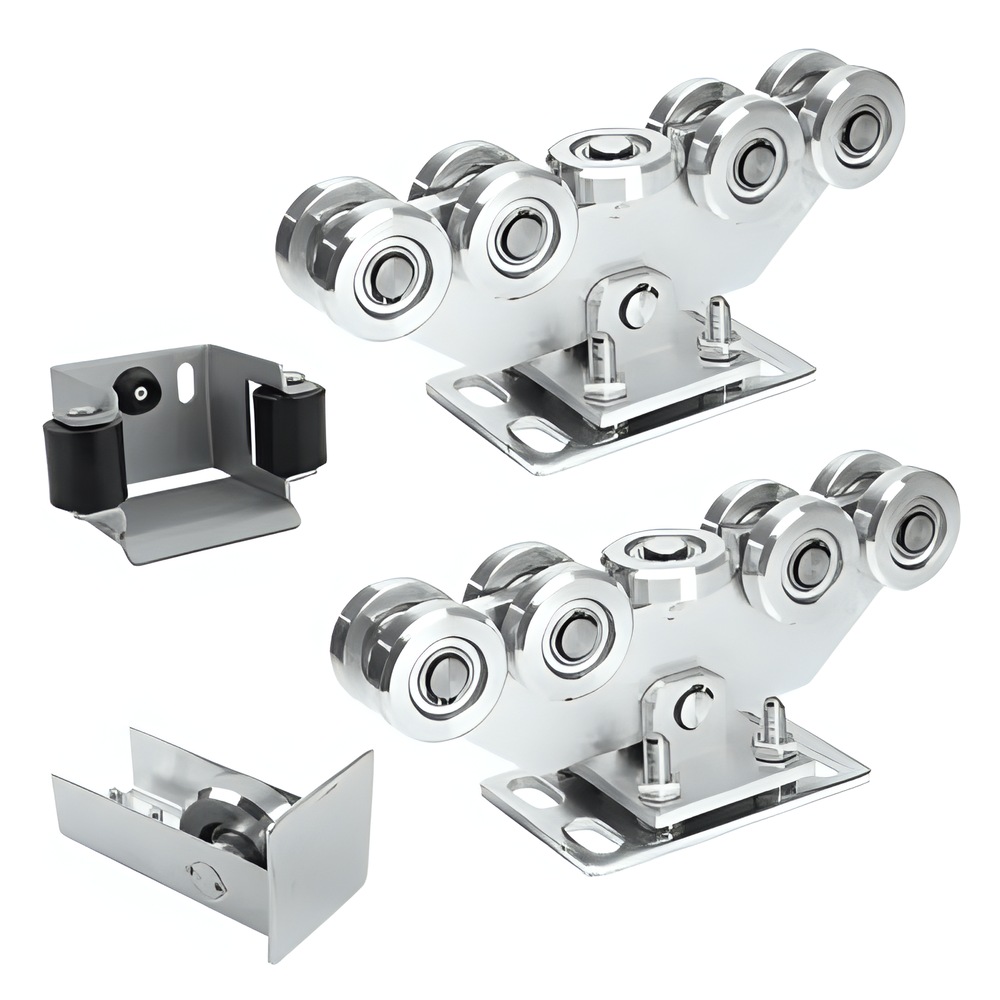

Obsah sady

• Jazdný vozík 80 (9-kladkový) — 2 ks
• Nájazdový držiak — 1 ks
• Nájazdová kladka — 1 ks
