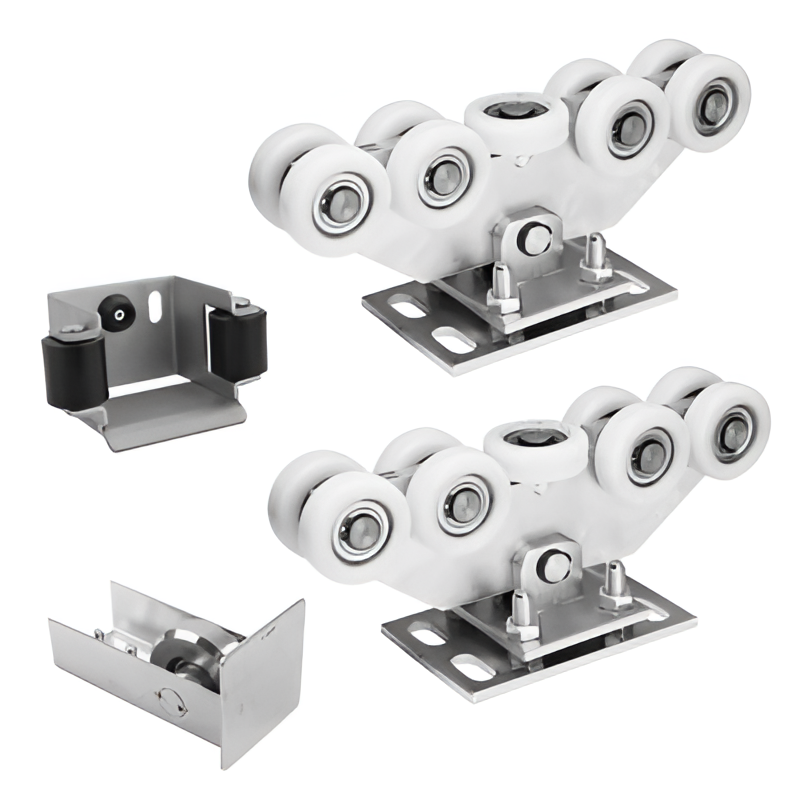

Sada vozíkov pre posuvnú bránu: 2× vozík (9-kladkový, plast) + príslušenstvo

Pojazdový vozík 80 – tichý a plynulý chod brány

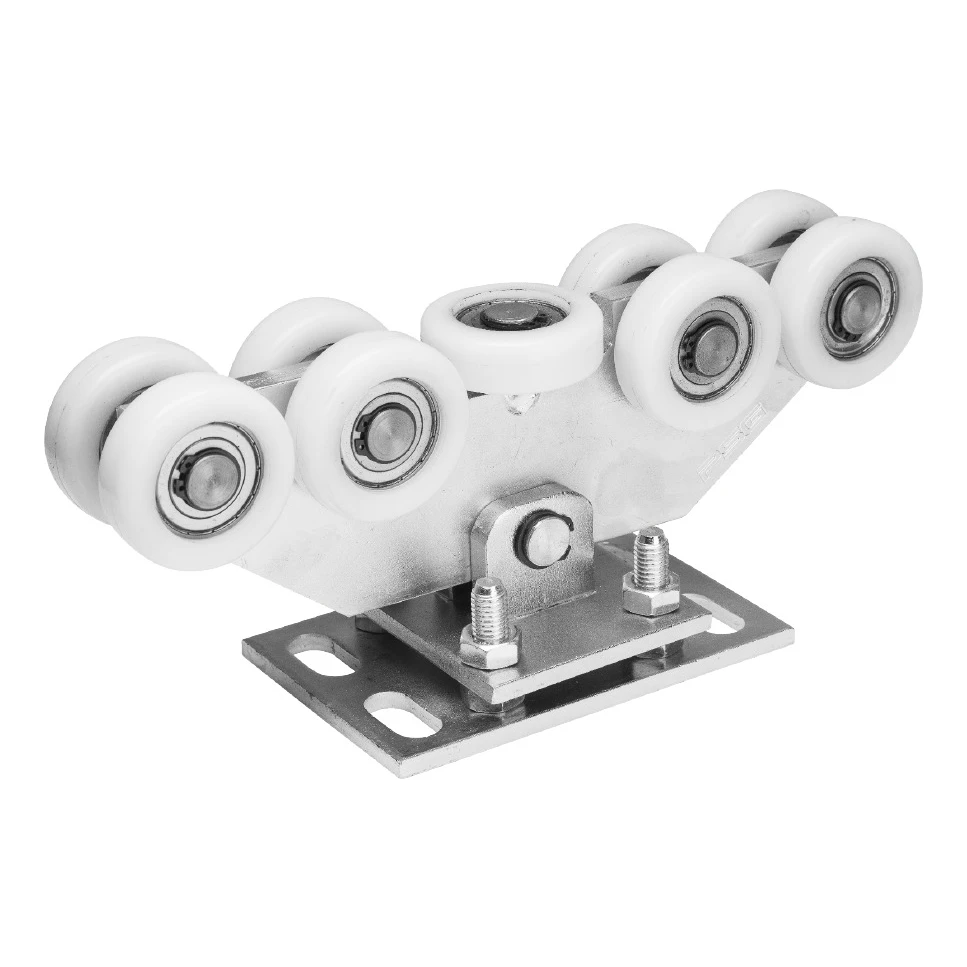

Pojazdové vozíky vybavené 9 plastovými kladkami zaisťujú mimoriadne tichý a plynulý chod posuvnej brány. Vďaka použitiu guľôčkových ložísk v každej kladke sa dosiahol minimálny valivý odpor, čo sa prejavuje nižším opotrebovaním pohonu a vyšším komfortom používania. Každý vozík je prispôsobený pre koľajnicu 80×80×5 mm a má pevnú montážnu dosku s otvormi na priskrutkovanie.

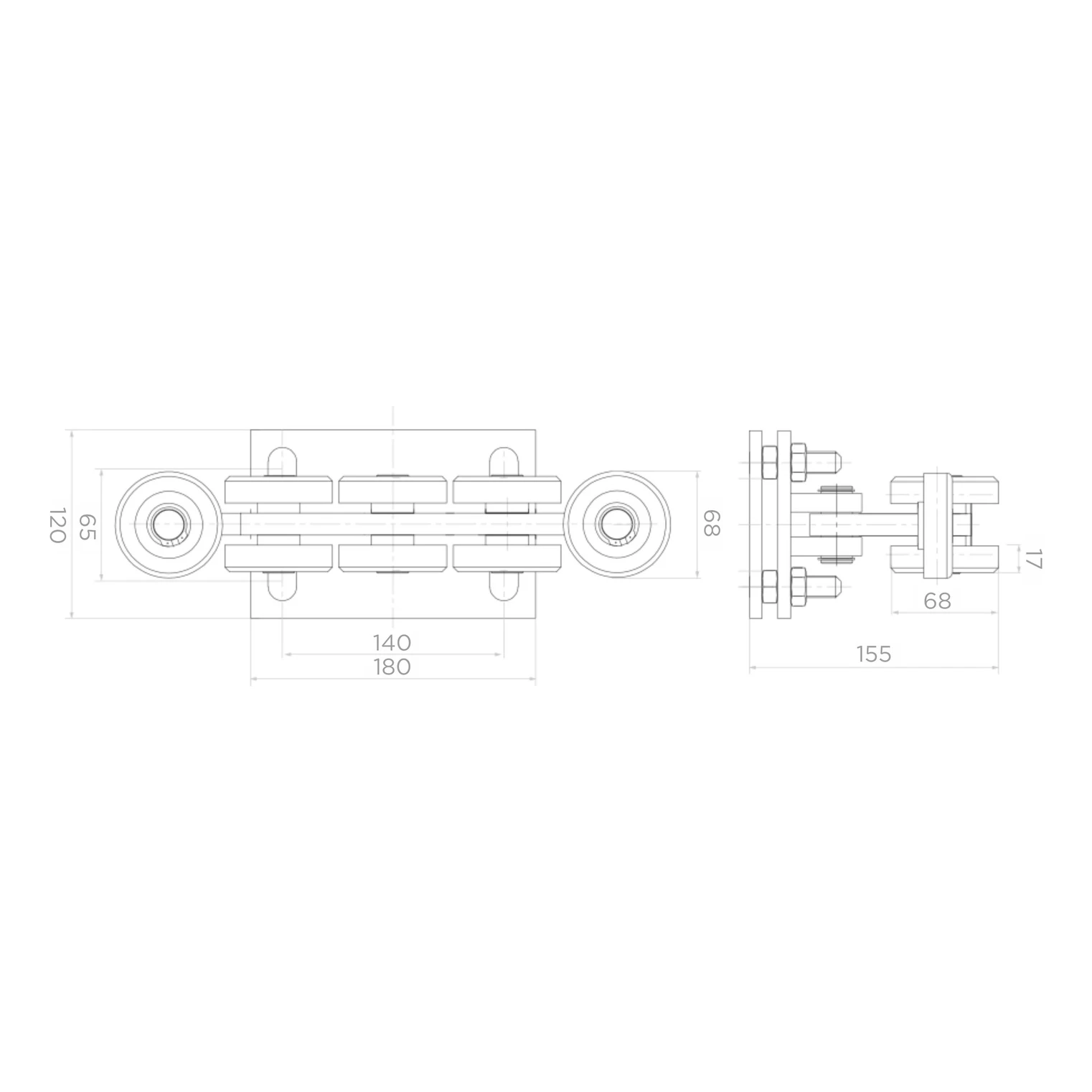

Podrobný technický výkres pojazdového vozíka zobrazuje všetky kľúčové montážne rozmery. Základná doska s rozmermi 180 × 68 mm s nastaviteľnými skrutkami umožňuje presné nastavenie výšky brány po montáži. Celková výška vozíka je 120 mm a hĺbka 155 mm, čo je potrebné zohľadniť pri projektovaní základu.

Nájazdový držiak – stabilizácia a ochrana

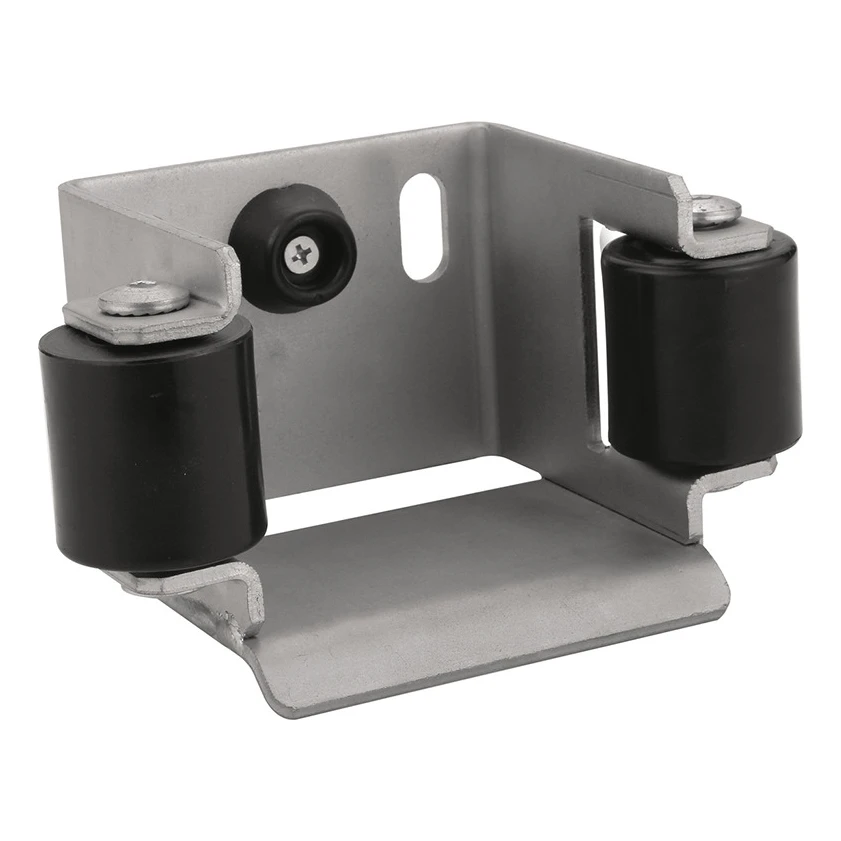

Oceľový nájazdový držiak plní dvojitú funkciu — stabilizuje bránu po zatvorení a rozkladá jej hmotnosť na väčší počet nosných prvkov, čo výrazne predlžuje životnosť pojazdových vozíkov. Je vybavený dvoma plastovými vodiacimi kladkami s rozstupom 88 mm, ktoré presne navádzajú koľajnicu brány. Na zadnej stene sú umiestnené dva montážne otvory a gumová zarážka, ktorá tlmí zatváranie. Produkt je pozinkovaný a odolný voči poveternostným vplyvom.

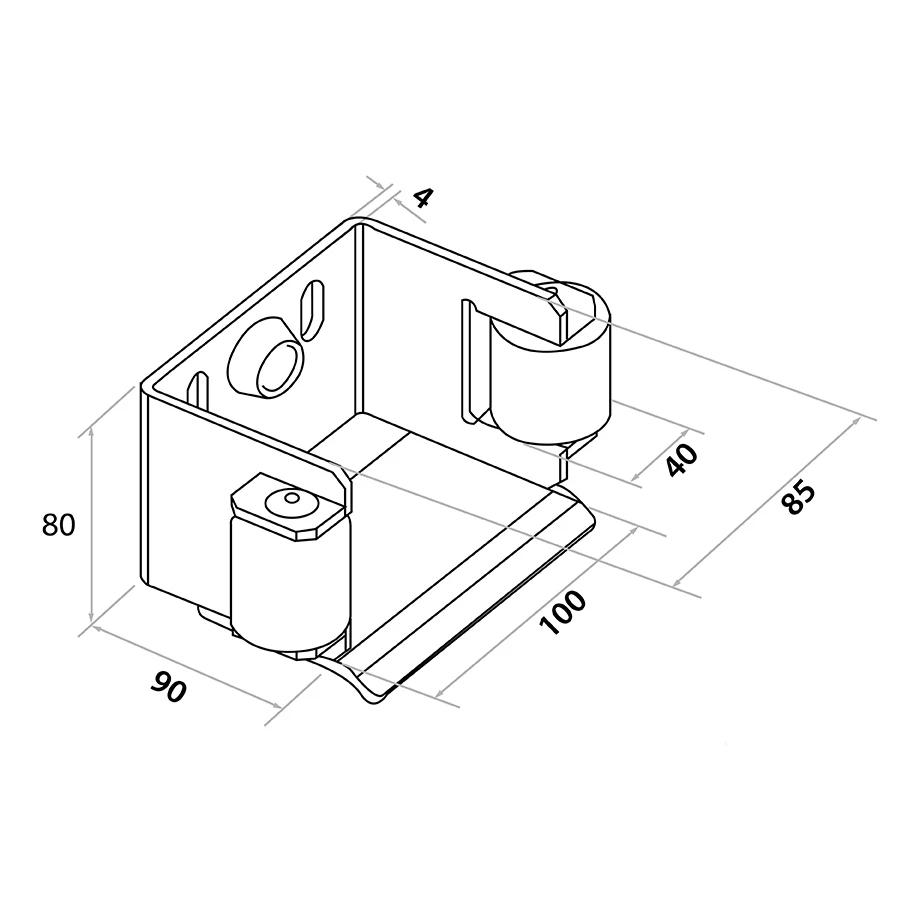

Rozmerový výkres nájazdového držiaka zobrazuje jeho kľúčové montážne parametre: základňa 100 × 90 mm, výška 80 mm (s kladkami 85 mm), otvor pre vodiacu kladku s priemerom 40 mm. Konštrukcia z plechu s hrúbkou 4 mm zaisťuje primeranú tuhosť a odolnosť.

Nájazdová kladka – predĺžená životnosť systému

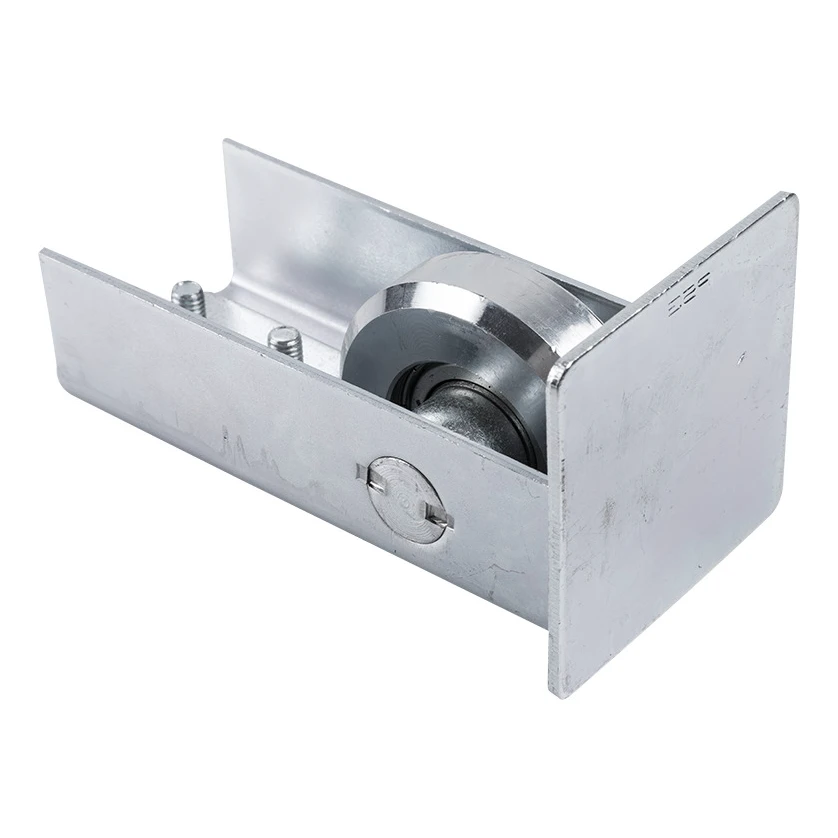

Oceľová nájazdová kladka sa montuje na začiatok koľajnice samonosnej posuvnej brány. Jej úlohou je jemné zavádzanie koľajnice na pojazdové vozíky pri každom zatvorení brány, čo výrazne znižuje nárazy a predlžuje životnosť celého mechanizmu. Navyše poskytuje ochranu pred snehom a ľadom, ktoré sa hromadia vo vnútri koľajnice. Montážne skrutky sú súčasťou balenia. Produkt je pozinkovaný.

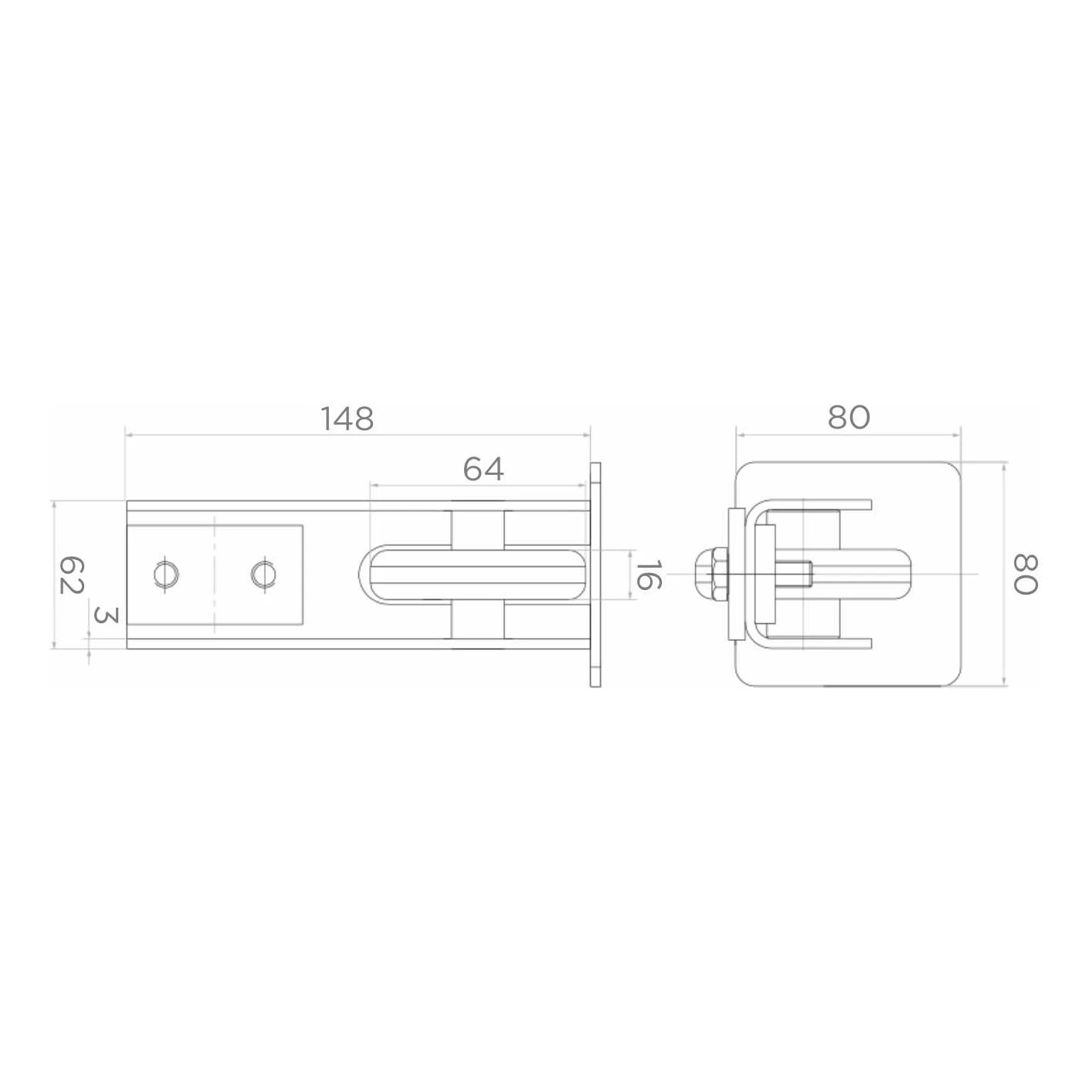

Technický výkres nájazdovej kladky zobrazuje rozmery krytu: dĺžka 148 mm, šírka 80 mm, výška 62 mm (hrúbka plechu 3 mm). Šírka vnútornej kladky je 64 mm a výška osi 16 mm od základne krytu.

Obsah sady

Sada je určená na profesionálnu montáž samonosných posuvných brán na koľajniciach 80×80×5 mm. Všetky oceľové prvky sú pozinkované, čo zaisťuje odolnosť voči korózii a dlhodobú prevádzku vo vonkajšom prostredí. Hmotnosť celej sady je 17,22 kg.

Technické údaje sady
