Pojazdový vozík 80 kladky plast
produkt nedostupný
pridať do zoznamu želaní
Popis

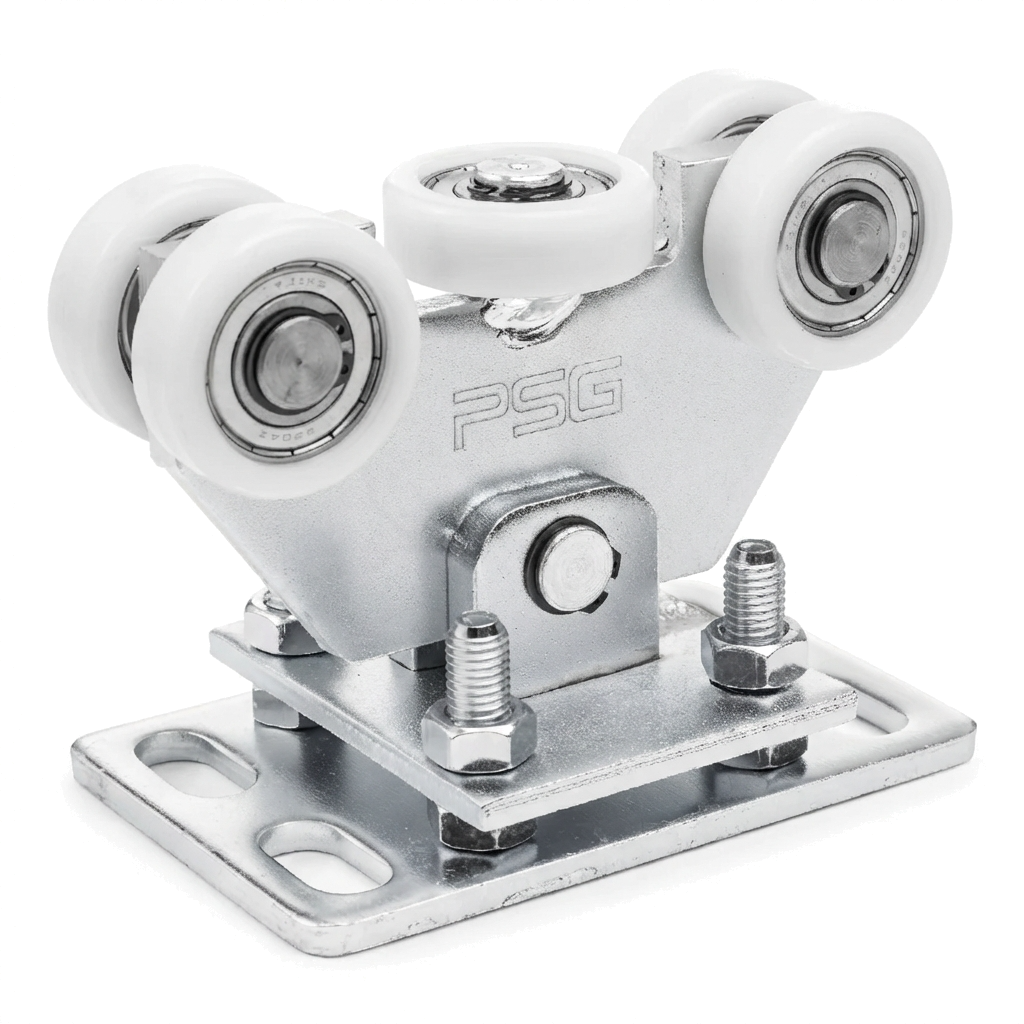

Jazdný vozík 80 kývavý 5-kladkový pre samonosné posuvné brány
Jazdný vozík 80 je kývavý, 5-kladkový nosný prvok určený pre samonosné posuvné brány. Vďaka kývavej konštrukcii sa vozík automaticky prispôsobuje koľajnici brány, čo zaručuje plynulú a tichú prevádzku aj pri intenzívnom využívaní. Ide o spoľahlivý komponent, ktorý výrazne urýchľuje montáž a eliminuje potrebu presného osadenia.
Vozík je vybavený 5 kladkami z plastu – 4 zvislými kladkami a 1 vodorovnou kladkou stabilizujúcou bočné odchýlky brány. Kladky sú uložené na guľkových ložiskách, čo zaručuje dlhú životnosť a minimálny odpor pri odvaľovaní. Spojenie s montážnou základňou je realizované pomocou čapu, ktorý umožňuje kývanie vozíka a kompenzáciu prípadných nerovností jazdnej dráhy.
Výšková regulácia sa vykonáva pomocou montážnych skrutiek v základovej doske – umožňuje presné vyrovnanie brány aj po osadení vozíka. Montážna základňa má pozdĺžne otvory uľahčujúce korekciu polohy počas inštalácie.
Konštrukcia vozíka je pozinkovaná, čo zabezpečuje účinnú protikoróznu ochranu a odolnosť v exteriérových podmienkach. Maximálne zaťaženie je 450 kg, vďaka čomu je vozík vhodný ako pre ľahké brány, tak aj pre väčšie priemyselné konštrukcie.
Technické parametre
- Typ: kývavý, 5-kladkový
- Kladky: plast na guľkových ložiskách (4 zvislé + 1 vodorovná)
- Maximálne zaťaženie: 450 kg
- Jazdná koľajnica: 80 × 80 × 5 mm
- Výška vozíka (H): 155 mm
- Protikorózna ochrana: pozinkovanie
- Hmotnosť: 5,2 kg

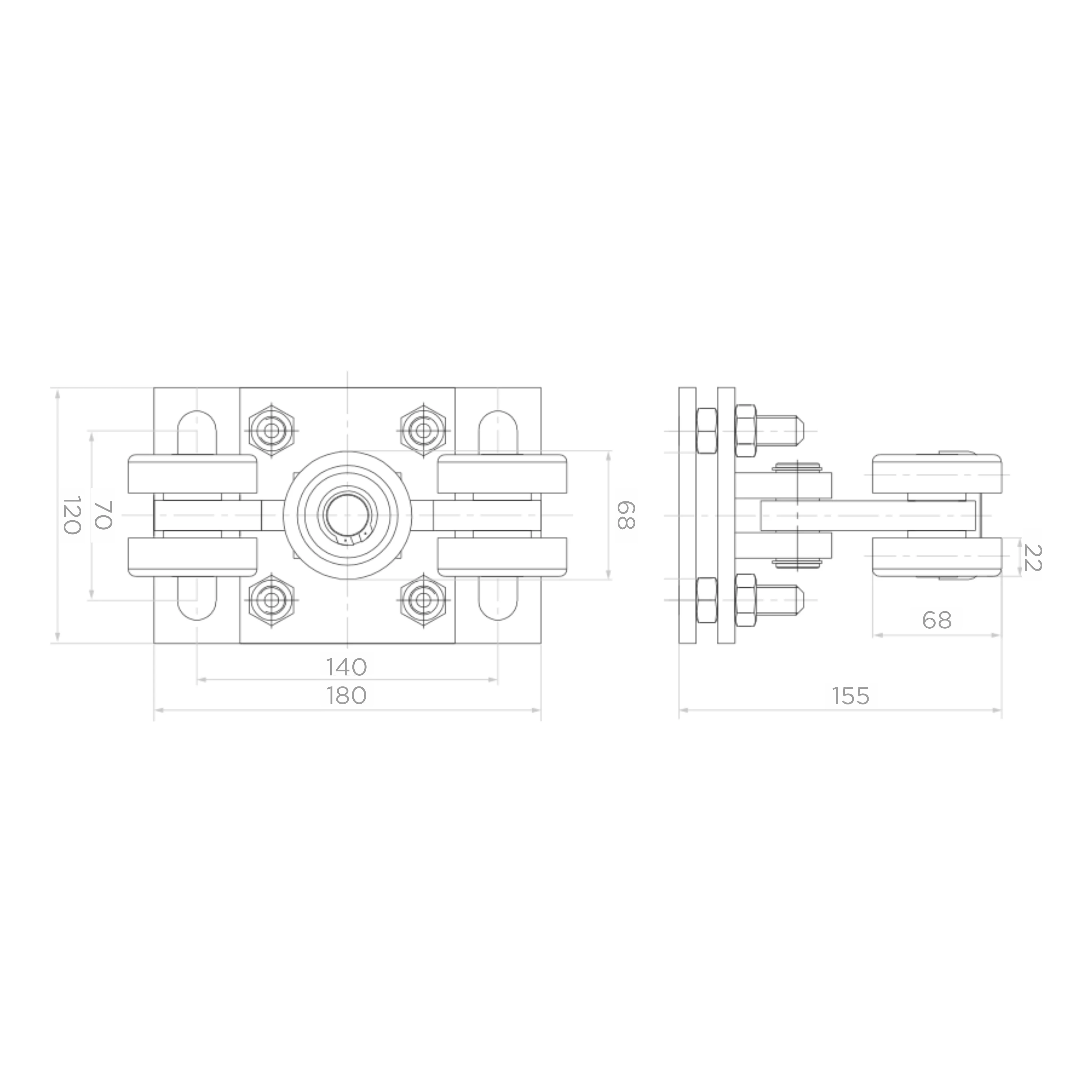

Celkové rozmery
- Rozmery základovej dosky: 180 × 120 mm
- Rozstup montážnych otvorov: 140 × 70 mm
- Šírka skupiny kladiek: 68 mm
- Celková hĺbka (s kladkami): 155 mm
- Výška kladiek nad základňou: 68 mm
- Hrúbka základne s reguláciou: 22 mm
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Počet koliesok [szt.] | 5 |
| Veľkosť jazdnej lišty | 80x80x5 |
| Typ produktu | Jednotlivý vozík |
| Konštrukcia vozíka | Výkyvná |
| Max. nosnosť [kg] | 450 |
| Materiál koliesok | Plast |
| Typ jazdného systému | Pojezdový systém |
