PSG podperný konzol na držiak nájazdového mechanizmu samonósnej posuvnej brány 130×75 mm
produkt nedostupný
pridať do zoznamu želaní
Popis
PSG podperný konzol na držiak nájazdového mechanizmu samonósnej posuvnej brány 130×75 mm

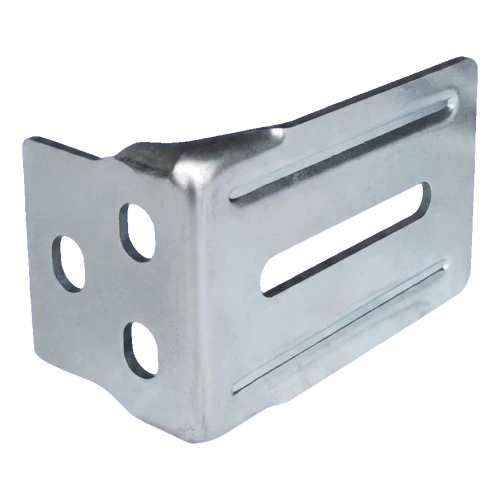

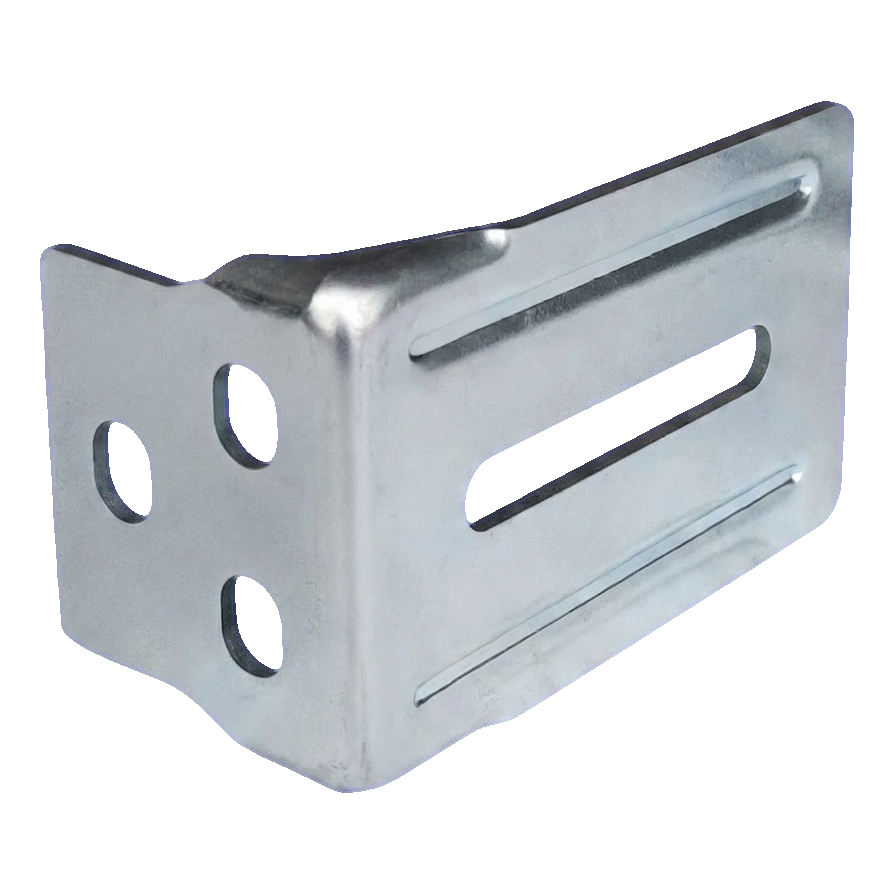

Podperný konzol na držiak nájazdového mechanizmu PSG je oceľový uholník určený na bočnú montáž puzdra nájazdového mechanizmu v samonósnych posuvných bránach. Vďaka solidnej konštrukcii z oceľového plechu hrúbky 3 mm zabezpečuje stabilné a trvanlivé upevnenie nájazdového mechanizmu — kľúčového elementu zodpovedného za správne zatvorenie posuvnej brány.
Konzol má tvar písmena L a je vybavený podlhovastými otvormi (regulačnými) tak na zvislom, ako aj na vodorovnom krídle, čo umožňuje presnú reguláciu pozície držiaka nájazdového mechanizmu počas montáže. Okrúhle otvory na zvislej stienke slúžia na dodatočné upevnenie. Takáto konštrukcia umožňuje inštalačným firmám rýchlu montáž s možnosťou korekcie nastavenia bez nutnosti vŕtania nových otvorov.

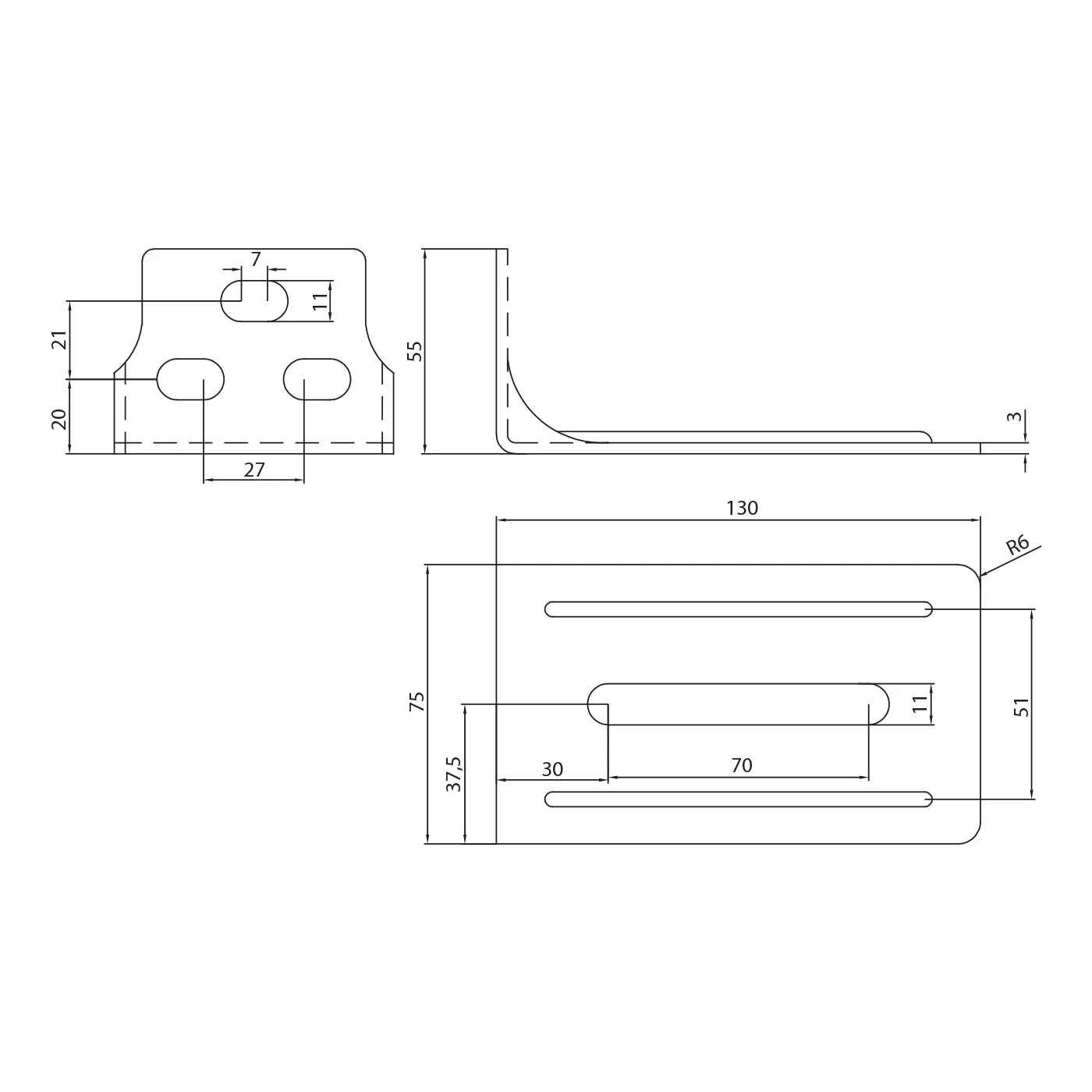

Rozmery a technická špecifikácia
- Dĺžka vodorovného krídla (L): 130 mm
- Šírka konzola: 75 mm
- Výška zvislého krídla (H): 55 mm
- Hrúbka plechu: 3 mm
- Polomer zaoblenia rohov: R6
- Podlhovasté otvory (regulačné): 11 mm šírky
- Dĺžka stredného podlhovastého otvoru (vodorovné krídlo): 70 mm
- Rozstup osí podlhovastých otvorov (vodorovné krídlo): 51 mm
- Rozstup otvorov (zvislé krídlo): 27 × 21 mm
- Materiál: pozinkovaná oceľ
- Hmotnosť: 0,28 kg
- EAN: 5901289670272
- Výrobca: PSG
Použitie a montáž
Konzol sa montuje bočne k stĺpiku alebo nosnej konštrukcii brány. Zvislé krídlo s okrúhlymi a podlhovastými otvormi slúži na priskrutkovanie konzola k podkladu, zatiaľ čo na vodorovnom krídle sa upevňuje držiak nájazdového mechanizmu (puzdro nájazdového mechanizmu). Podlhovasté otvory zabezpečujú rozsah regulácie v troch osiach, čo umožňuje presné nastavenie pozície nájazdovej rolky vzhľadom na jazdnú koľajnicu samonósnej brány.
Element určený pre systém samonósnych posuvných brán PSG — garantuje plnú kompatibilitu s držiakmi nájazdových mechanizmov tohto výrobcu.
