PSG konzola na uchytenie nájazdu posuvnej brány oceľová 150×120 mm

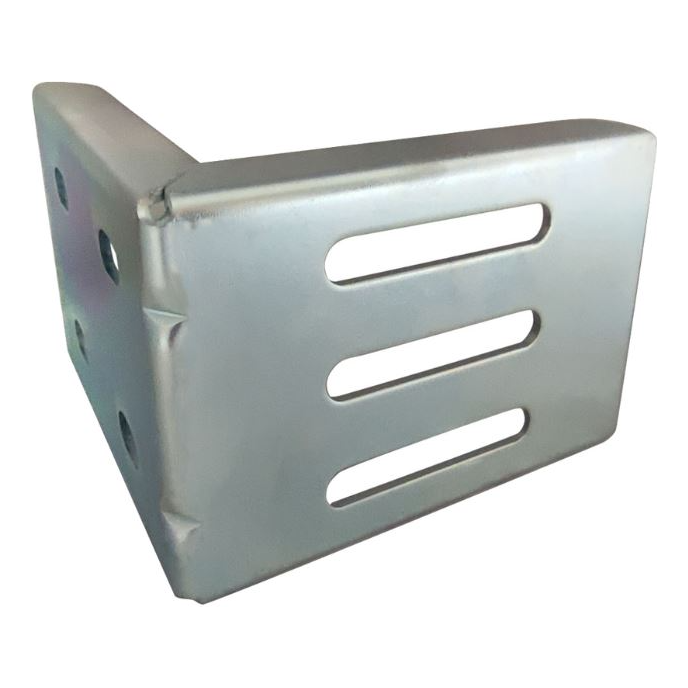

Konzola na uchytenie nájazdu značky PSG je odolný montážny prvok v tvare písmena L, určený pre systémy posuvných brán. Slúži ako základ na upevnenie uchytenia nájazdu kolieskového vozíka brány — zabezpečuje stabilné a regulovateľné spojenie uchytenia s konštrukciou brány alebo stĺpikom. Vďaka podlhovastým montážnym otvorom (fazuľkám) umožňuje presnú reguláciu polohy v troch osiach, čo výrazne uľahčuje nastavenie brány počas montáže.

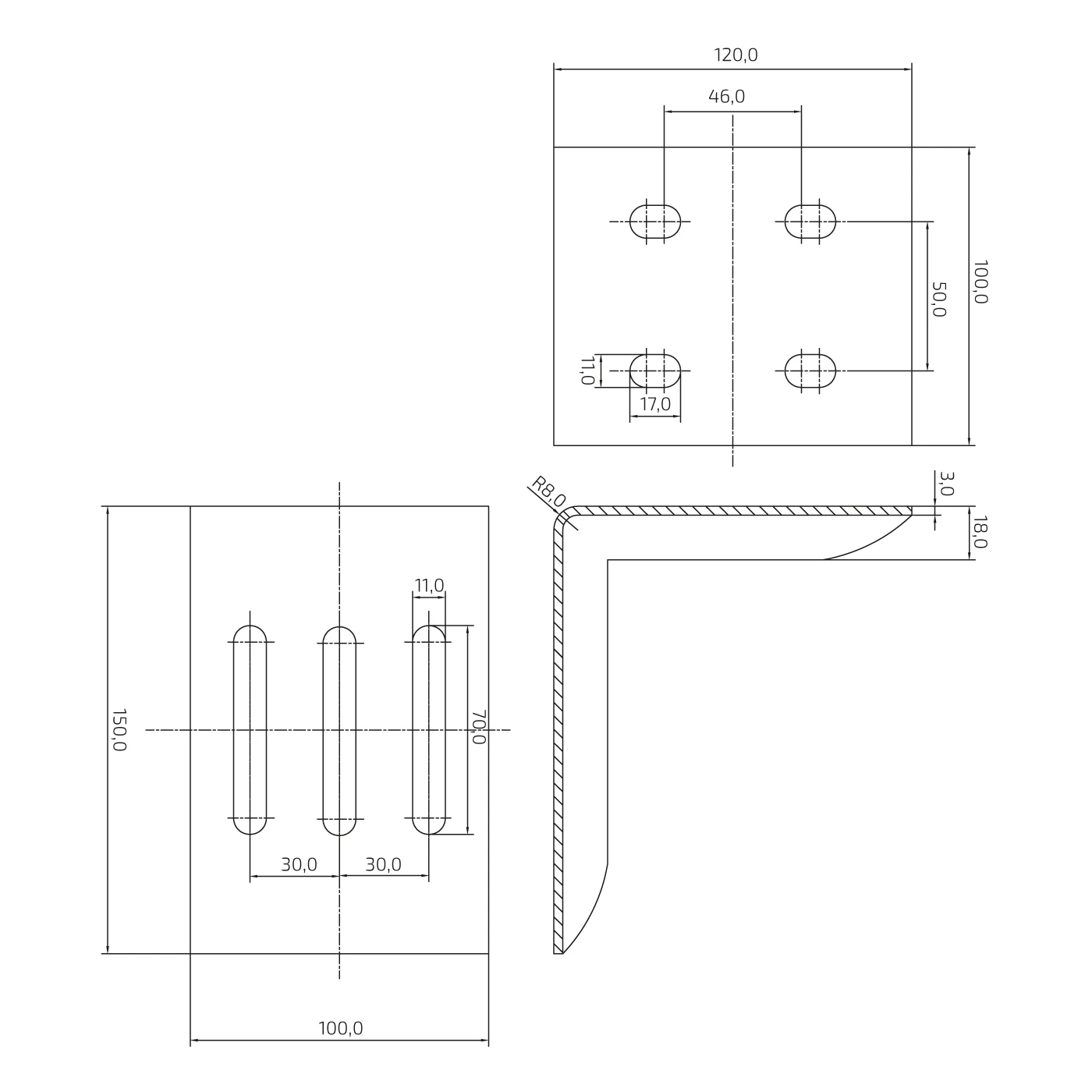

Rozmery a konštrukcia
- Rozmery zvislého ramena (dlhšieho): 150 × 100 mm
- Rozmery vodorovného ramena (kratšieho): 120 × 100 mm
- Hrúbka oceľového plechu: 3 mm
- Polomer vnútorného ohybu: R8 mm
- Vyztužujúce vytlačenie v rohu: 18 mm
- Hmotnosť: 0,72 kg
Montážne otvory
- Zvislé rameno: 3 podlhovasté otvory (fazuľky) s rozmermi 11 × 70 mm, rozostup osí 30 mm
- Vodorovné rameno: 4 podlhovasté otvory (fazuľky) s rozmermi 11 × 17 mm, rozostup osí 46 × 50 mm
Podlhovasté montážne otvory na oboch ramenách umožňujú plynulú reguláciu pozície uchytenia nájazdu ako vo zvislom, tak aj vo vodorovnom smere. Tri veľké fazuľky (70 mm) na zvislom ramene zabezpečujú široký rozsah regulácie výšky, čo je obzvlášť dôležité pri vyrovnávaní nerovností podkladu alebo prispôsobovaní úrovne jazdnej koľajnice.
Katalógové údaje
- Výrobca: PSG
- Materiál: oceľ s vyztužujúcim vytlačením
- EAN: 5903313203609
Konzola je prvkom systému branového príslušenstva PSG a spolupracuje s uchyteniami nájazdu určenými pre jazdné vozíky posuvných brán. Solidná konštrukcia z oceľového plechu s hrúbkou 3 mm s dodatočným vytlačením v rohu zaručuje vysokú tuhosť a trvanlivosť — aj pri každodennej prevádzke ťažkých posuvných brán.
