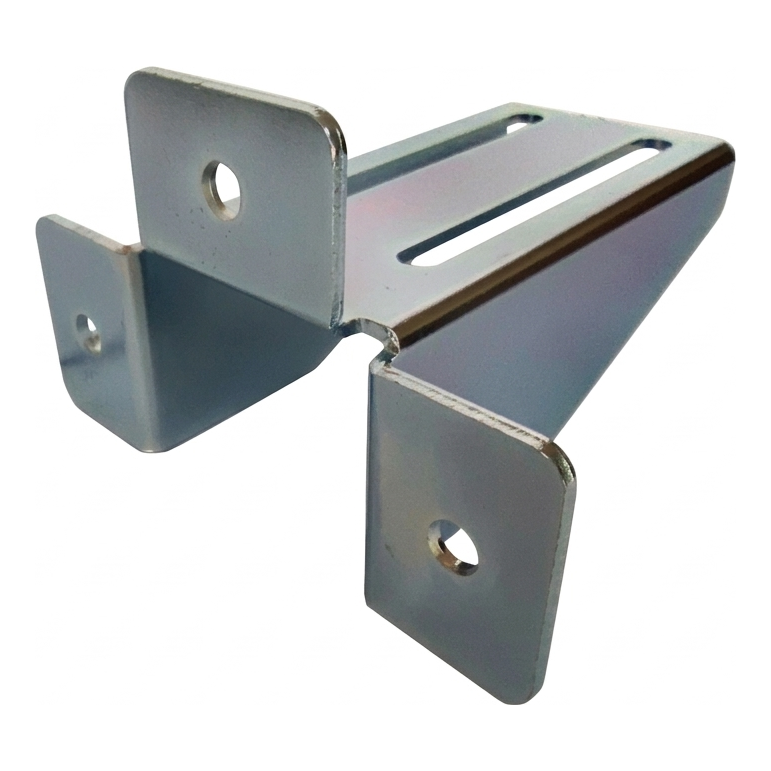

PSG konzola držiaka nájazdu posuvnej brány – bočná montáž, oceľový
Konzola držiaka nájazdu PSG je oceľový konštrukčný prvok určený na bočnú montáž zásuvky nájazdu v samonósnych posuvných bránach. Vďaka solidnej konštrukcii z oceľového plechu s hrúbkou 4 mm a precíznym montážnym otvorom zabezpečuje trvanlivé a stabilné uchytenie rolkového držiaka na stĺpik alebo stenu. Produkt skracuje čas inštalácie — podlhovasté otvory (fazuľkové) umožňujú reguláciu pozície bez nutnosti opätovného vŕtania.
Konzola je nevyhnutným prvkom v systémoch posuvných brán, kde držiak nájazdu musí byť namontovaný bočne, a nie zhora. Osvedčí sa všade tam, kde konštrukcia stĺpika alebo steny vyžaduje odsadenie zásuvky nájazdu od montážnej plochy — vyloženie 175 mm zabezpečuje príslušný odstup.

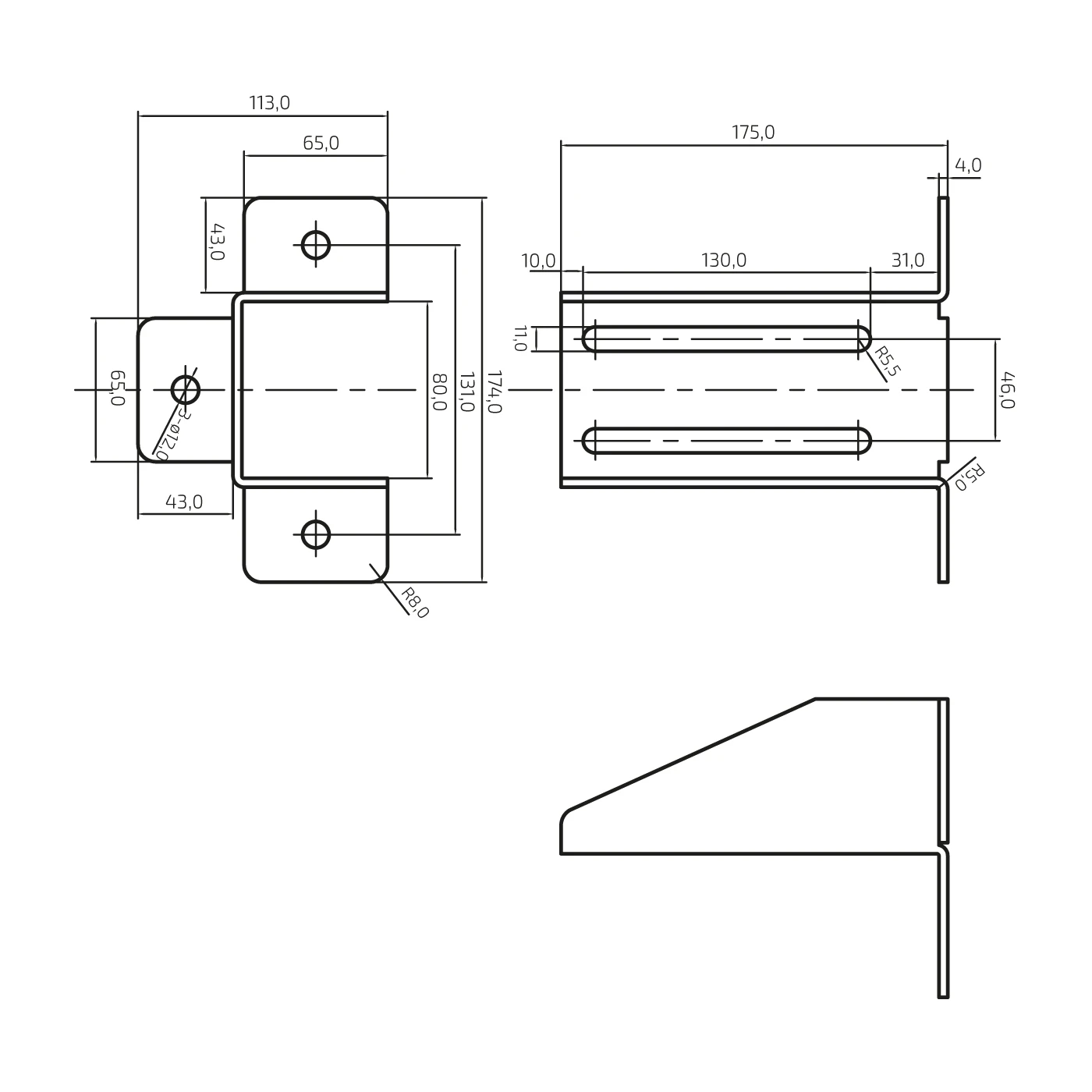

Gabaritné rozmery
- Celková výška: 174 mm
- Celková šírka: 113 mm
- Dĺžka (vyloženie od steny): 175 mm
- Výška telesa: 80 mm
- Hrúbka plechu: 4 mm
- Hmotnosť: 1,156 kg
Montážne a regulačné otvory
- Montážne otvory: 3 × ⌀12 mm (na bočných prírubách)
- Rozstup montážnych otvorov (zvisle): 131 mm
- Podlhovasté otvory (fazuľkové): dĺžka 130 mm, šírka 11 mm
- Rozstup fazuľkových otvorov (zvisle): 46 mm
- Vzdialenosť fazuľky od predného okraja: 10 mm
- Vzdialenosť fazuľky od zadného okraja: 31 mm
- Polomer zaoblenia fazuľky: R5,5
Upevňovacie príruby
- Rozmery bočných prírub: 65 × 43 mm
- Rozmery prednej príruby: 65 × 43 mm
- Polomer zaoblenia hrán: R8
- Polomer ohybu: R5
Materiálové a identifikačné údaje
- Materiál: oceľový plech
- Výrobca: PSG
- EAN: 5903313203593
Konzola sa hodí na montáž na oceľové aj betónové stĺpiky. Podlhovasté otvory umožňujú precíznu reguláciu pozície zásuvky nájazdu v rovine, čo je obzvlášť užitočné pri korekcii osi brány po osadení stĺpikov. Tri okrúhle otvory ⌀12 mm na prírubách zabezpečujú spoľahlivé kotviace prvku k podkladu.
