Nastaviteľný zahnutý pant M16 na brány a vrátka – 180° / 125 mm, pozinkovaný

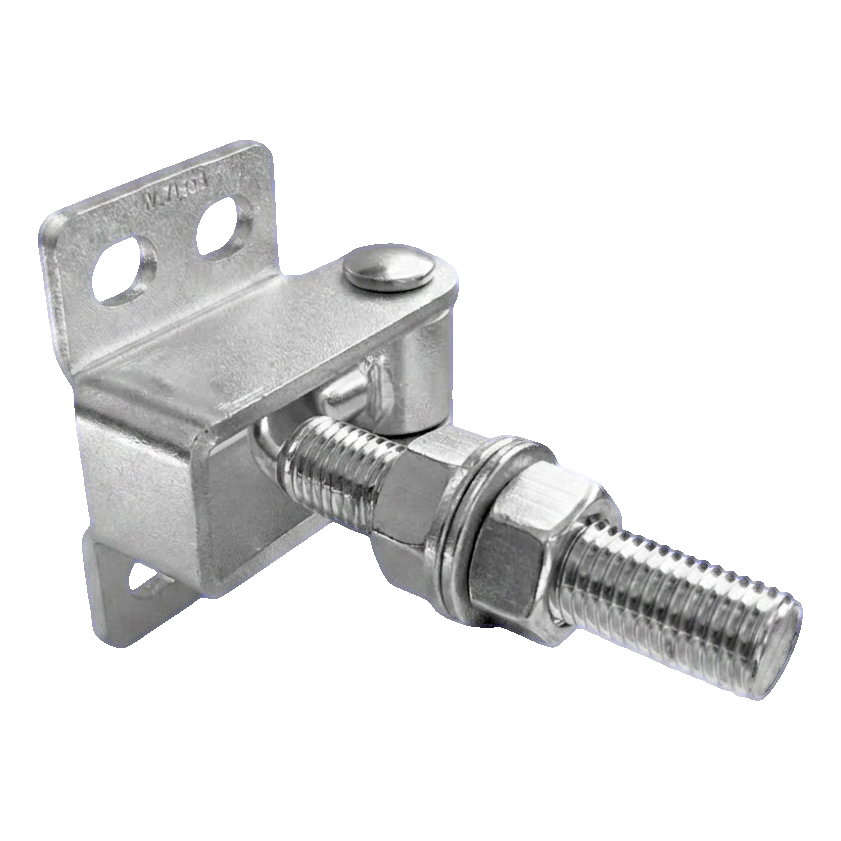

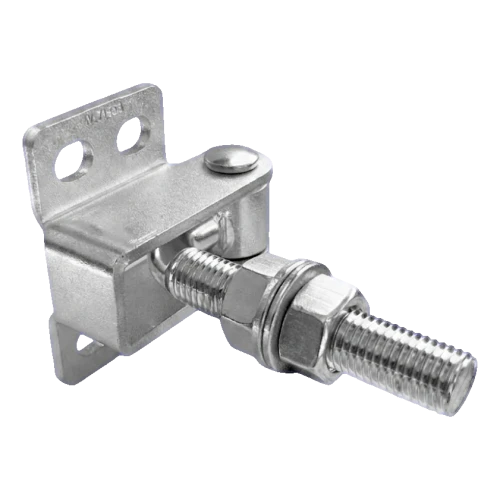

Nastaviteľný zahnutý pant M16 je masívny, plne nastaviteľný pant určený na montáž brán, vrátok a plotových dverí. Vďaka zahnutej konštrukcii ramena umožňuje otvorenie krídla na plných 180°, čo zabezpečuje voľný prejazd aj prechod dokonca aj v úzkych priecestiach. Možnosť nastavenia vzdialenosti medzi stĺpikom a krídlom umožňuje presne prispôsobiť nastavenie brány po montáži — bez nutnosti prerušenia práce a opätovného vŕtania.
Závit M16 garantuje pevné a stabilné spojenie, vhodné pre ťažké krídla brán. Montážny plech vybavený 4 upevňovacími otvormi (fazuľky) umožňuje solídne pripevnenie k plotovenému stĺpiku, a ich podlhovatý tvar uľahčuje korekciu pozície počas inštalácie.
Trvanlivosť a antikorózna ochrana
Pant je vyrobený z ocele S235JR a pokrytý galvanickou zinkovou vrstvou v bielej farbe. Galvanické zinkovanie účinne chráni pred koróziou, vlhkosťou a premenlivými atmosférickými podmienkami, zabezpečujúc mnohoročnú trvanlivosť aj pri vystavení dažďu a snehu. Zároveň dodáva prvku estetický, jednotný vzhľad, ktorý sa dobre hodí k moderným plotom.
Technická špecifikácia
- Typ: zahnutý, 180°
- Závit: M16
- Dĺžka ramena: 125 mm
- Posunutie osi ramena (zakrivenie): 40 mm
- Materiál: oceľ S235JR
- Povrchová úprava: galvanický zinok (biely)
- Hmotnosť: 0,57 kg
- EAN: 5903313205597
Rozmery montážneho plechu
- Výška plechu: 82 mm
- Šírka plechu: 50 mm
- Hĺbka plechu (profil): 78 mm
- Rozstup montážnych otvorov: 57,5 × 23,5 mm
- Rozmer montážneho otvoru (fazuľka): 14 × 10,5 mm
- Priemer čapu: Ø12 mm
- Hrúbka plechu držiaka čapu: 4 mm
- Vzdialenosť osi čapu od základne: 32,5 mm
- Počet upevňovacích otvorov: 4
Schéma montáže

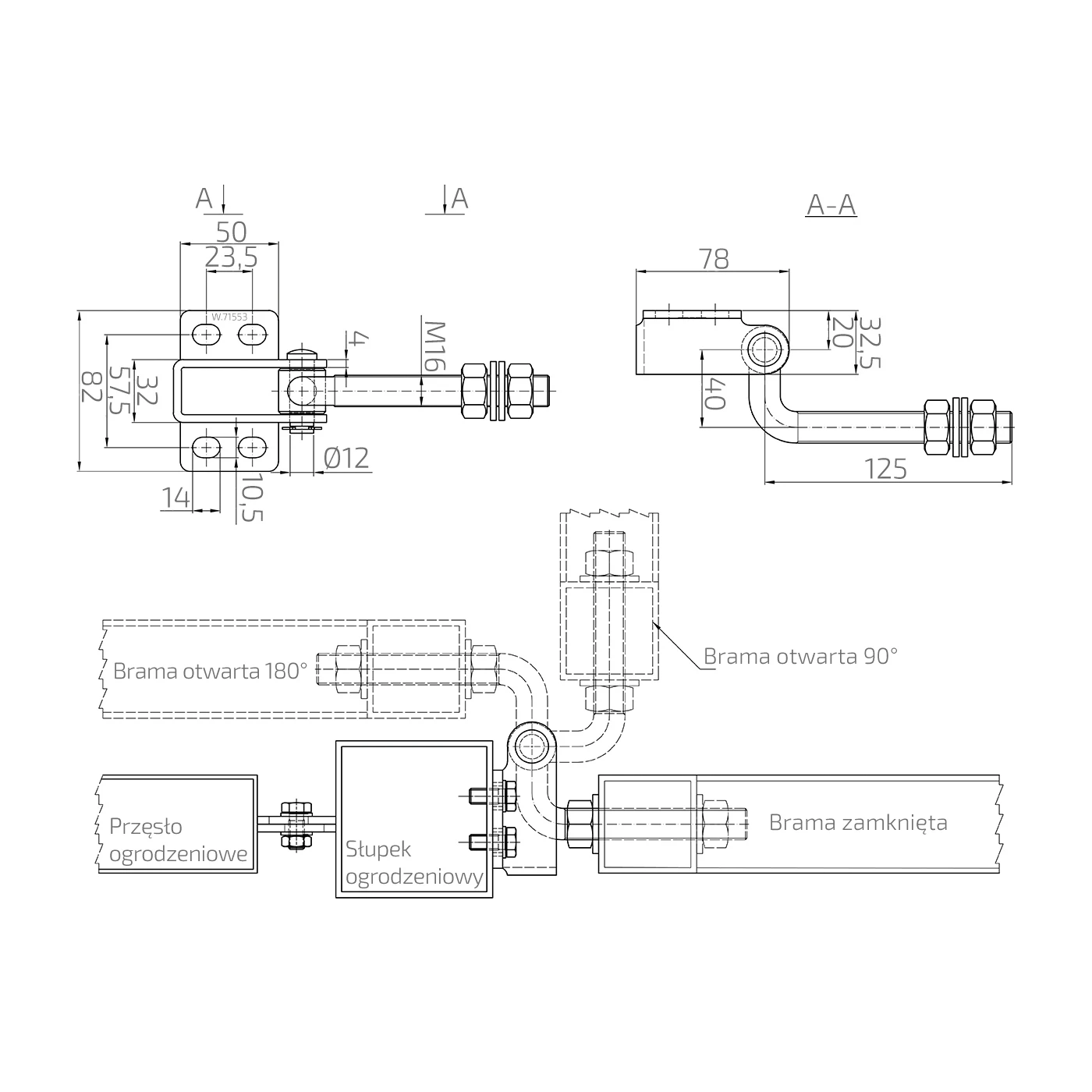

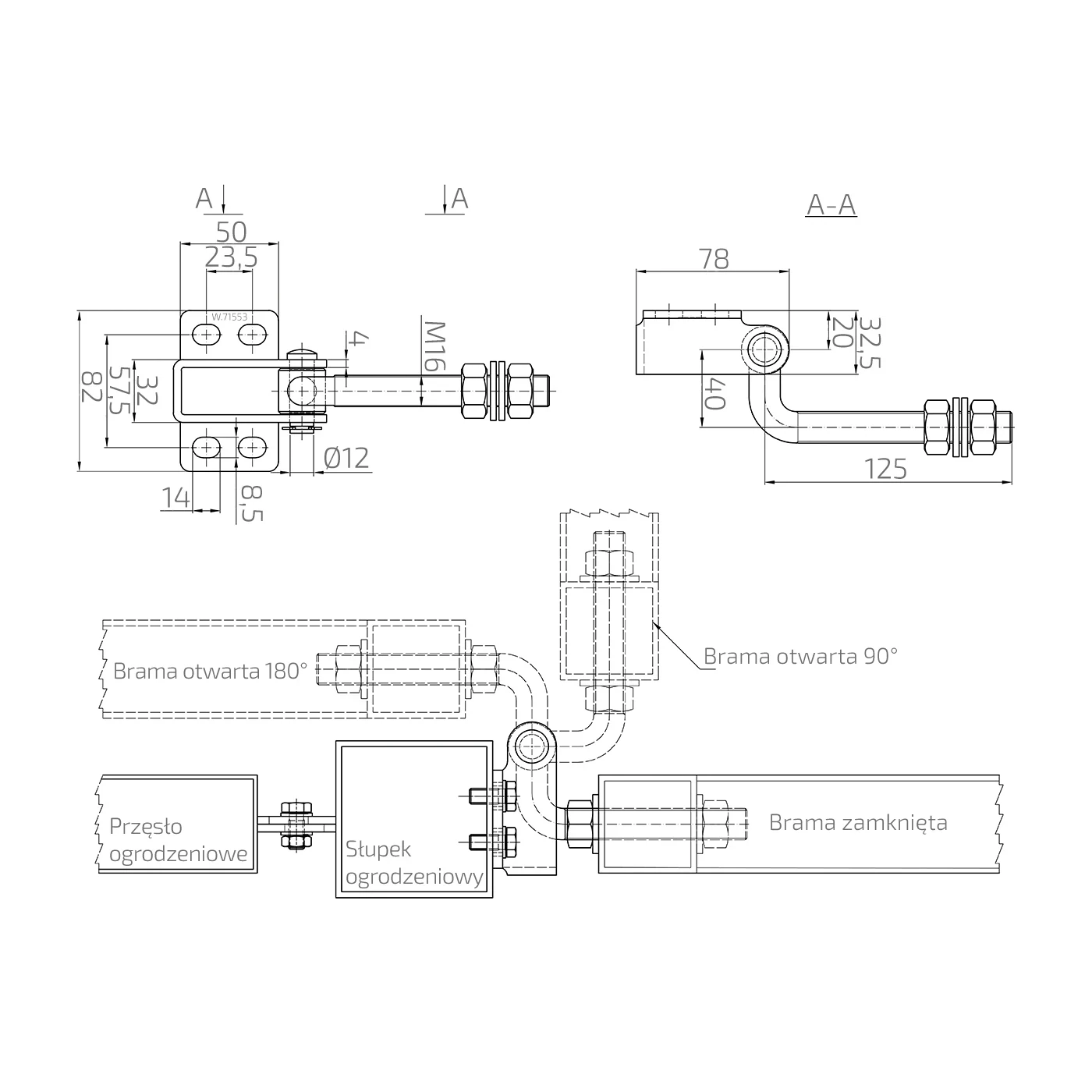

Technický výkres predstavuje spôsob upevnenia pantu na plotovom stĺpiku spolu s troma pracovnými pozíciami: brána zatvorená, brána otvorená 90° a brána otvorená 180°. Zahnutá konštrukcia ramena umožňuje krídlu otočiť sa pozdĺž sekcie plota, nekolidujúc so stĺpikom — ideálne riešenie v prípade obmedzeného manévrovacieho priestoru.
Technické údaje
| Materiál | Oceľ |
| Typ závitu | M16 |
| Spôsob montáže | Na zamurovanie |
