Nastaviteľný brankový záves M16 s guľôčkovým ložiskom – pozinkovaný
produkt nedostupný
pridať do zoznamu želaní
Popis
Regulovateľný brzdový záves M16 s guličkovým ložiskom – pozinkovaný, skrutkovaný
Regulovateľný brzdový záves M16 s guličkovým ložiskom je odolný kovaný prvok určený na zavesenie krídlových brán a furiek v plotových systémoch. Záves je regulovateľný v troch rovinách, čo výrazne uľahčuje montáž a neskoršiu korekciu nastavenia. Vstavané guličkové ložisko zabezpečuje plynulý, tichý chod závesu aj pri veľkých zaťaženiach, a solidná konštrukcia z pozinkovanej ocele garantuje mnohoročnú odolnosť proti korózii a atmosférickým podmienkam. Záves nevyžaduje zváračské práce – je skrutkovaný.

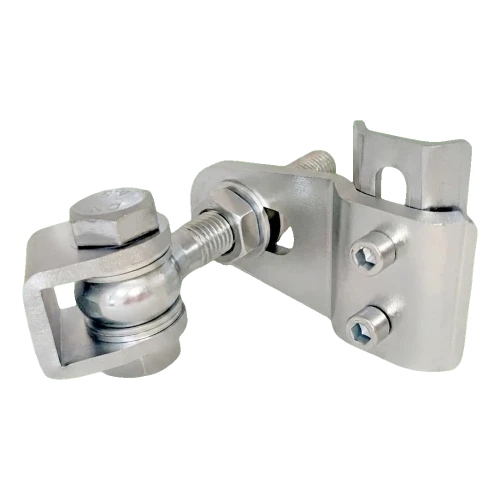

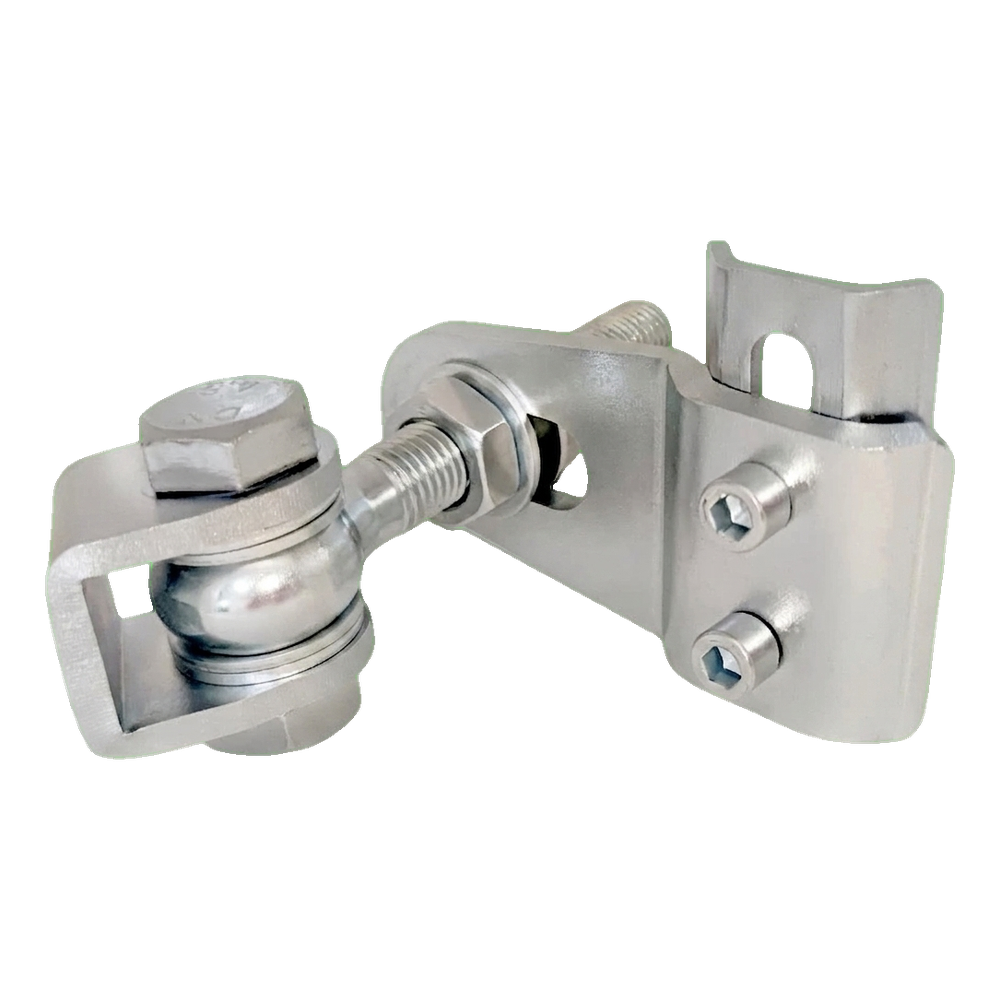

Záves sa skladá z dvoch hlavných prvkov — držiaka typu U s osou otáčania s guličkovým ložiskom a upevňovacej doštičky s otvormi na skrutky. Oba prvky sú spojené regulovateľným závitovým čapom, čo umožňuje plynulú reguláciu rozostupu a vyrovnanie krídla brány vzhľadom na stĺpik. Upevnenie doštičky sa vykonáva pomocou dvoch imbusových skrutiek, čo zabezpečuje spoľahlivé a stabilné spojenie s nosnou konštrukciou. Možná je regulácia závesu po dokončenej montáži.

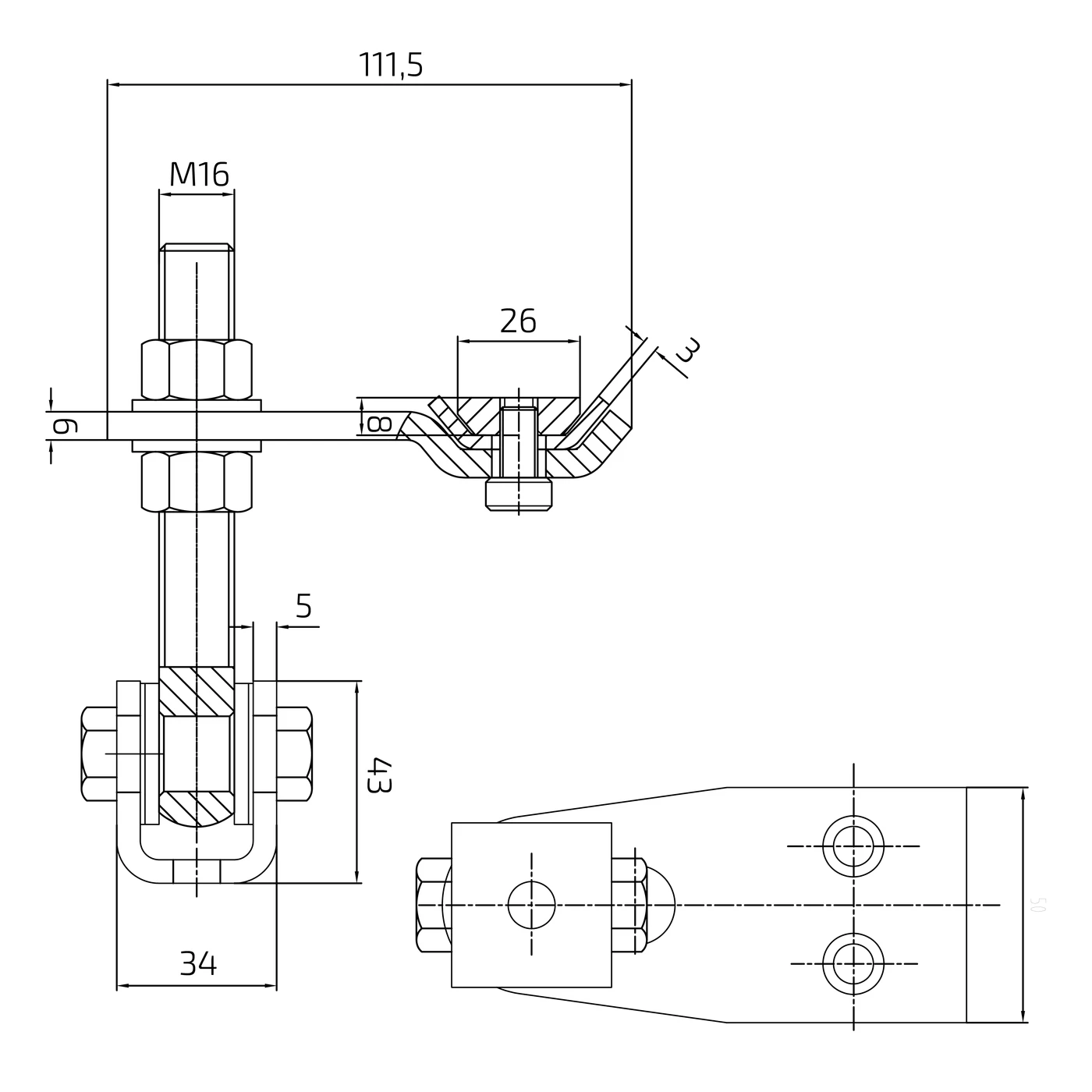

Rozmery a technické parametre
- Závit regulačného čapu: M16
- Pracovná dĺžka (od osi čapu po okraj doštičky): 111,5 mm
- Vonkajšia šírka držiaka U: 34 mm
- Dĺžka držiaka U: 43 mm
- Hrúbka materiálu držiaka U: 5 mm
- Priemer ložiskového hniezda: 26 mm
- Hrúbka hlavného plochého materiálu: 6 mm
- Hrúbka profilovanej doštičky: 3 mm
- Šírka upevňovacej doštičky: cca 50 mm
- Materiál: pozinkovaná oceľ
- Ložisko: guličkové
- Nosnosť závesu: 105 kg
- Uhol otvorenia: 180°
- Odolnosť proti opotrebeniu: áno
Použitie a montáž
Záves je určený predovšetkým na krídlové brány a furtky v plotových systémech pozemkov, priemyselných objektov a pri budovách verejného využitia. Regulácia na závite M16 umožňuje opraviť úroveň krídla bez demontáže celého závesu — stačí uvoľniť poistiacu maticu, nastaviť požadovanú pozíciu a znovu dotiahnuť. Pre montážne tímy to znamená kratší čas montáže a možnosť ľahkej korekcie v prípade sadania stĺpikov alebo zmeny geometrie brány po dlhšom čase používania.
Upevňovacia doštička s otvormi na imbusové skrutky umožňuje montáž priamo na oceľový stĺpik aj na dodatočnú kotevnú dosku — vďaka tomu je záves kompatibilný s mnohými typmi plotových konštrukcií. Guličkové ložisko eliminuje trenie kov–kov, čo sa prejavuje v bezporuchovom a tichom chode počas celého obdobia prevádzky.
Technické údaje
| Materiál | Oceľ |
| Typ závitu | M16 |
| Spôsob montáže | Na zamurovanie |
