Montážna doska na strešnú krytinu 375x375mm CWL
produkt nedostupný
pridať do zoznamu želaní
Popis

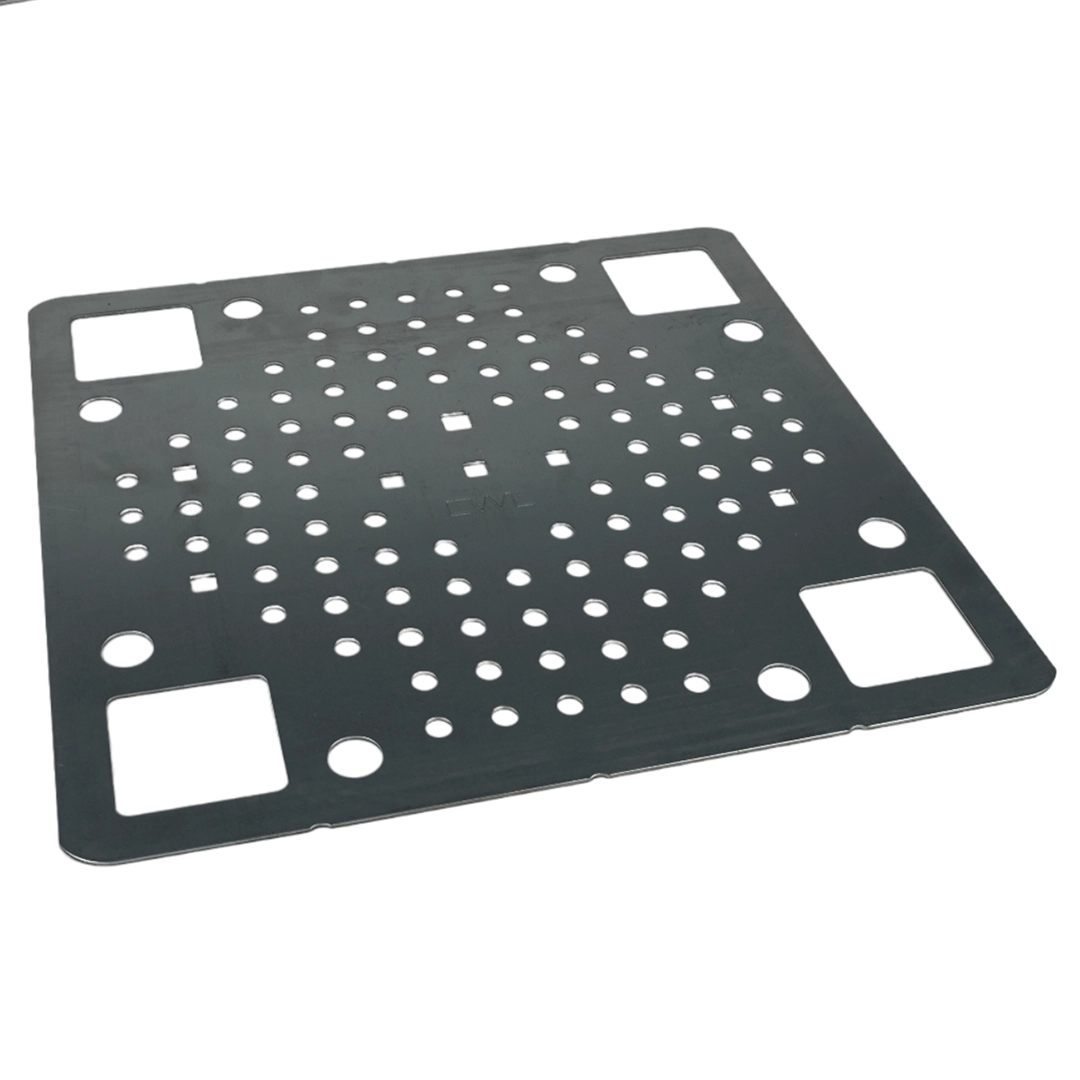

Montážna doska na strešnú krytinu 375x375mm CWL
Montážna doska na strešnú krytinu 375x375mm CWL - Nehrdzavejúca oceľ H17 1.4016 pre fotovoltaické systémy.

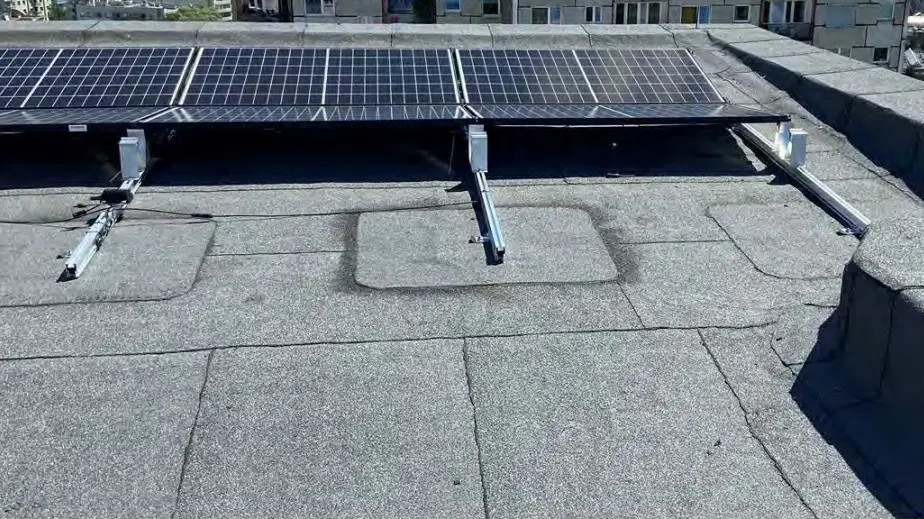

Montážna doska na strešnú krytinu 375x375mm CWL je bezpečné a univerzálne riešenie pre trvalé upevnenie prvkov na asfaltových a plastových strechách. Montážnu dosku možno nainštalovať nad alebo pod existujúcu strešnú membránu pre estetický vzhľad. S rozmermi 400 x 400 mm na zváranie táto montážna doska zabezpečuje bezpečné a trvalé upevnenie bez potreby mechanického uchytenia.
Membrána by mala byť v súlade s normou EN 13707:2004+A2:2009 a spĺňať nasledujúce požiadavky:
Pevnosť v ťahu v pozdĺžnom a priečnom smere min. 300 N/50 mm EN 12311-1
Odolnosť proti pretrhnutiu min. 150 N EN 12310-1
Pevnosť v šmyku na pozdĺžnych a priečnych spojoch min. 500 N/50 mm EN 12317-1
Odolnosť proti odtrhnutiu

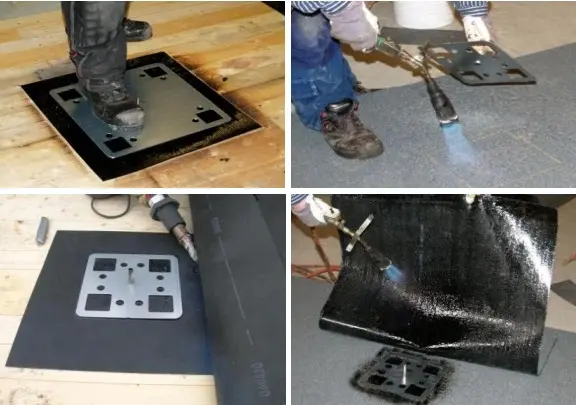

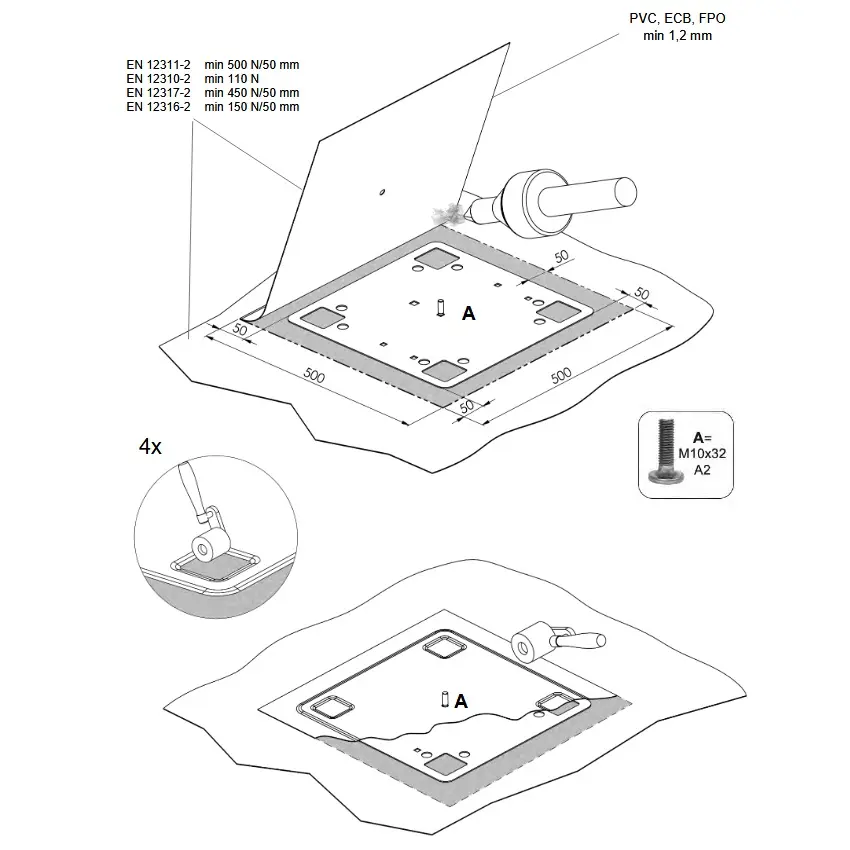

Montážna doska pod lepenkou
1. Vystrihnite kus strešnej lepenky s rozmermi 500 x 500 mm. (V prípade renovácie strechy možno montážnu dosku zvariť medzi existujúcu a novú lepenku. Nie je potom potrebné použiť dodatočný kus lepenky s rozmermi 500 x 500 mm).
2. Umiestnite skrutku pod dosku do určeného otvoru a zvarujte montážnu dosku na stred vystrihnutého kusu strešnej lepenky.
3. Nasaďte ochrannú objímku na skrutku.
4. Vytvorte otvor pre skrutku v hornej lepenke.
5. Zvarujte lepenku na celej ploche montážnej dosky.
6. Skontrolujte, či sú zvary v miestach upevnenia kompletné.
7. Odstráňte ochrannú objímku skrutky.

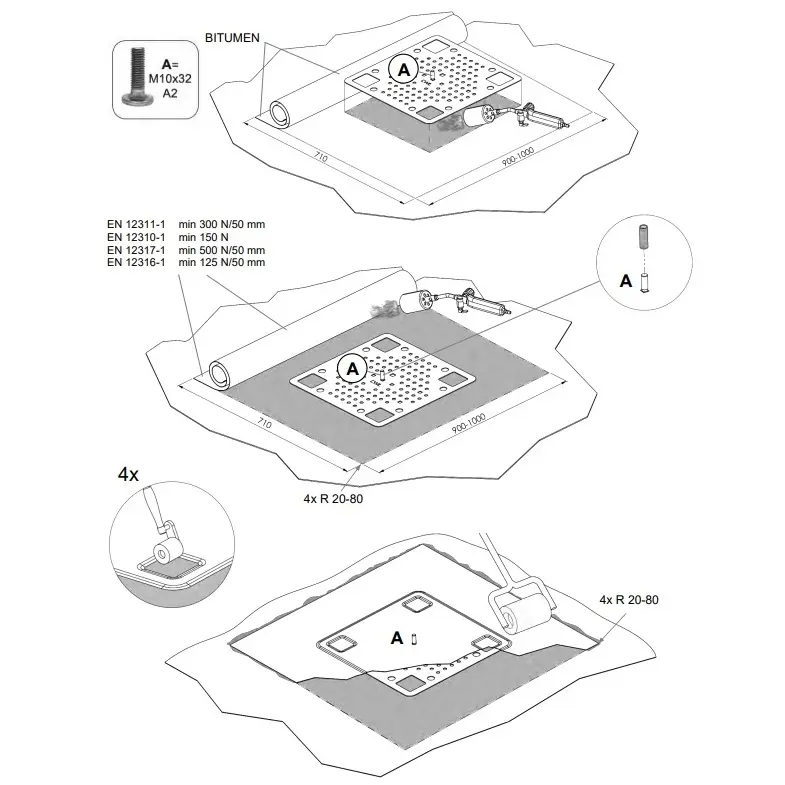

Montážna doska na lepenku
1. Umiestnite skrutku pod dosku do určeného otvoru a privarujte montážnu dosku na vybranom mieste.
2. Vystrihnite kus lepenky s rozmermi 800 x 1200 mm, 880 x 1100 mm alebo 1000 x 1000 mm.
3. Nasaďte ochrannú objímku na skrutku.
4. Vytvorte otvor pre skrutku vo vystrihnutom kuse strešnej lepenky.
5. Zvarujte membránu na celej ploche montážnej dosky.
6. Skontrolujte, či sú zvary v miestach upevnenia kompletné.
7. Odstráňte ochrannú objímku skrutky.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ | CWL podpera |
| Nastavenie | Nie |
| Trieda ocele | H17 |
