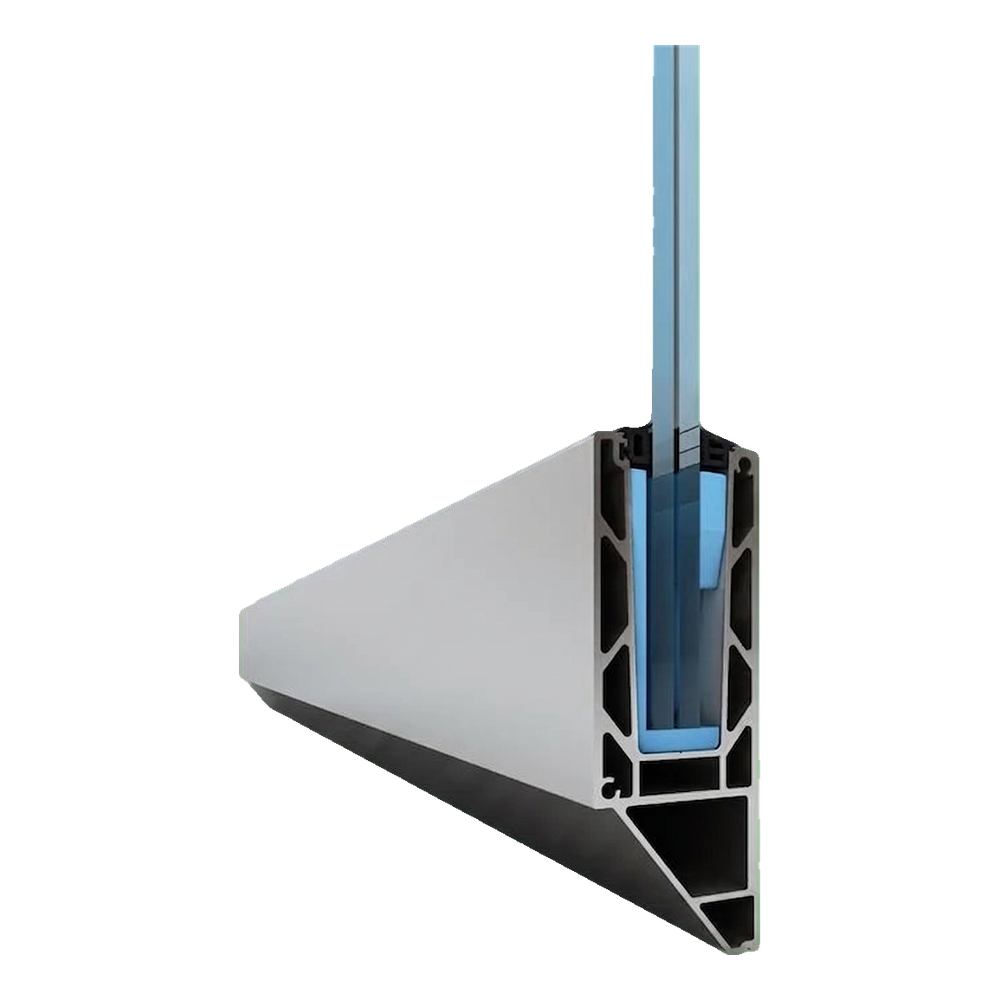

Kozza KE 120 – U profil na celosklenné zábradlia 5000 mm, bočné upevnenie
Komorový U profil na celosklenné zábradlia Kozza KE 120 je profesionálne riešenie na bočnú montáž sklenených tabúľ, navrhnuté v spolupráci s architektmi. Vďaka plochému systému s matnou anódou zaisťuje profil minimalistický, elegantný vzhľad, ideálny do obytných priestorov (schody, antresoly, terasy), ako aj do komerčných objektov – hotelov, administratívnych budov či nákupných centier.
Profil KE 120 s dĺžkou 5000 mm podporuje široký rozsah hrúbok skla – od 12 mm do 21,52 mm – čo umožňuje používať jednoduché tvrdené tabule, ako aj viacvrstvové laminované sklo (VSG/ESG). Maximálna výška sklenenej tabule je 120 cm, vďaka čomu sa systém osvedčí vo väčšine typických aplikácií zábradlí.
Kľúčové vlastnosti profilu
- Séria: KE 120
- Typ profilu: U-komorový na celosklenné zábradlia
- Upevnenie: bočné (na stenu alebo nosnú konštrukciu)
- Systém: plochý
- Povrchová úprava: matná anóda
- Materiál: hliníková zliatina EN AW 6063
- Rozsah hrúbky skla: 12–21,52 mm
- Maximálna výška skla: 120 cm
- Dĺžka profilu: 5000 mm
- Hmotnosť: 28 kg
Univerzálnosť hrúbky skla je jednou z najväčších výhod profilu KE 120. Systém podporuje tri rozsahy: 12–13,52 mm, 16–17,52 mm a 20–21,52 mm. Prispôsobenie sa vykonáva pomocou určených dištančných vložiek, ktoré presne centrujú a stabilizujú sklenenú tabuľu v komore profilu. Vďaka tomu jeden typ profilu pokrýva potreby rôznorodých projektov – od ľahkých vnútorných zábradlí po odolné vonkajšie zábradlia s hrubým laminovaným sklom.

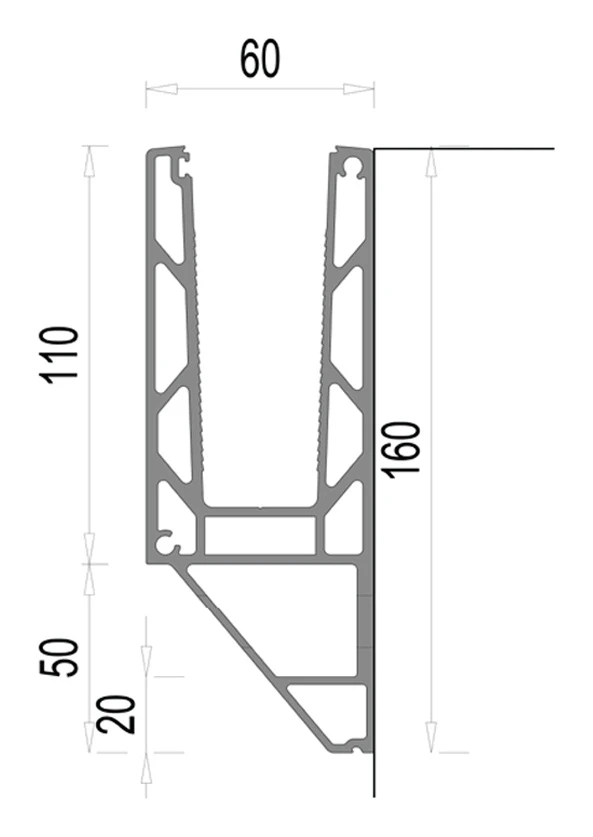

Rozmery prierezu profilu
- Celková výška profilu: 160 mm
- Výška prednej steny (drážka na sklo): 110 mm
- Výška spodnej podpornej časti: 50 mm
- Výška spodnej prednej hrany: 20 mm
- Šírka profilu (hore): 60 mm
Schéma montážnych otvorov

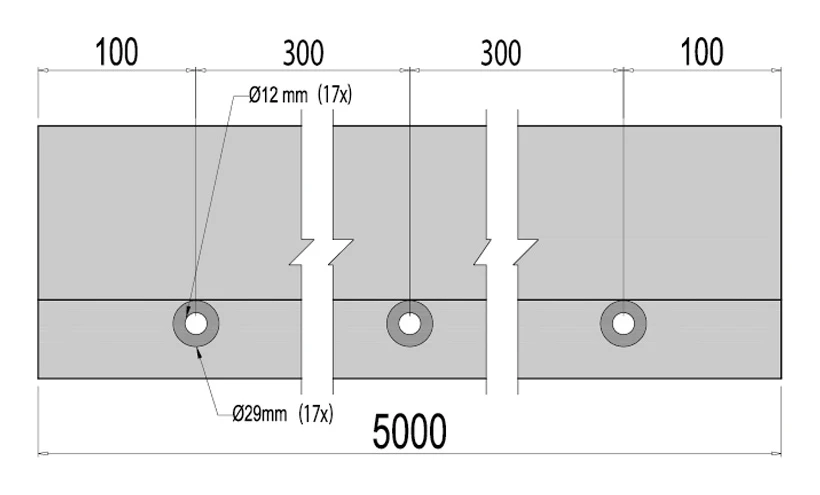

Profil má z výroby vyhotovených 17 montážnych otvorov rovnomerne rozmiestnených po celej dĺžke 5000 mm. Rozstup otvorov je 300 mm a vzdialenosť od okraja profilu k osi prvého a posledného otvoru — 100 mm. Každý otvor má priemer Ø12 mm so zahĺbením Ø29 mm, čo umožňuje montáž skrutkami s kužeľovou hlavou. Presné rozmiestnenie otvorov výrazne urýchľuje inštaláciu — na mieste netreba vŕtať.
Varianty hrúbky skla

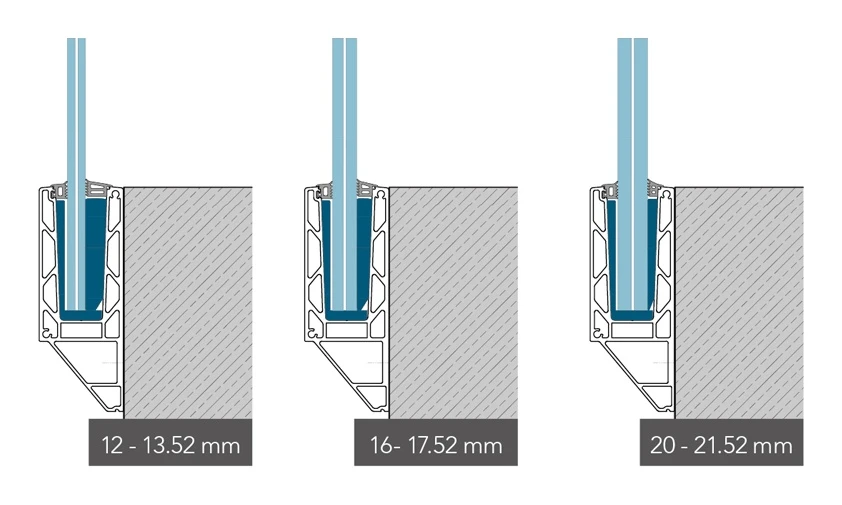

Profil KE 120 je kompatibilný s tromi rozsahmi hrúbky skla. Výber vhodnej dištančnej vložky umožňuje rýchlo sa prispôsobiť konkrétnemu projektu — bez nutnosti objednávať iný profil.
Pevnosť a odolnosť voči zaťaženiu

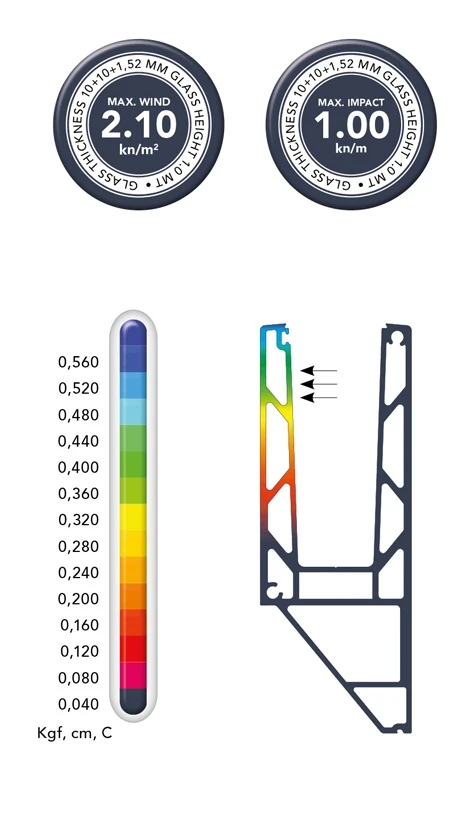

Profil KE 120 bol testovaný na zaťaženie vetrom a nárazom. Pre sklo s hrúbkou 10+10+1,52 mm a výškou 1,0 m je maximálne zaťaženie vetrom 2,10 kN/m² a maximálna sila nárazu — 1,00 kN/m. Výsledky posunu sa uvádzajú pre profil s dĺžkou základne 1 m pri vodorovnom zaťažení pod 500 kg (5000 N), od základne po najvyšší bod profilu.
Tabuľka zaťažení pre sériu KE
Maximálne zaťaženie vetrom a nárazom pre profily série KE
| Séria KE | Sklo 12–13,52 mm | Sklo 16–17,52 mm | Sklo 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo s výškou 1,0 m | Sklo s výškou 1,2 m | Sklo s výškou 1,0 m | Sklo s výškou 1,2 m | Sklo s výškou 1,0 m | Sklo s výškou 1,2 m | |||||||
| Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Možnosti bočného upevnenia
Profil sa upevňuje bočne k stene alebo nosnej konštrukcii pomocou vhodných mechanických alebo chemických kotiev. Vďaka otvorom so zahĺbením vyhotoveným z výroby profil priliehá rovno k podkladu a zaisťuje estetický, líniový efekt bez viditeľných upevňovacích prvkov. Bočné upevnenie sa osvedčí najmä tam, kde nie je možná montáž do podlahy — napr. na galériách, balkónoch s hotovou podlahou alebo oporných múroch.
Maximálna výška sklenenej tabule osadenej v profile je 120 cm. Táto hodnota umožňuje realizovať zábradlia v súlade s bezpečnostnými požiadavkami pre obytné budovy a budovy verejného využitia, pričom zaisťuje optimálny pomer výšky skla k mechanickej pevnosti profilu.
Návod na montáž krok za krokom
Systém Kozza KE 120 bol navrhnutý s ohľadom na rýchlu montáž. Nižšie uvedené schémy znázorňujú jednotlivé etapy inštalácie – od upevnenia základového profilu na stenu cez osadenie skla až po montáž záslepiek a krytov.
Etapa 1 – Montáž základového profilu (kroky 1–6)
Etapa 2 – Doplnenie upevnení (kroky 7–9)
Etapa 3 – Finálna montáž a zakrytie (kroky 10–12)
Použitie
- Schodiskové a antresolové zábradlia v obytných budovách
- Balkónové a terasové zábradlia
- Interiérové zábradlia v hoteloch, administratívnych budovách a nákupných centrách
- Sklenené ohrady vo verejných priestoroch
- Dekoratívne zasklenia a sklenené priečky
Profil Kozza KE 120 je riešenie, ktoré spája konštrukčnú odolnosť s estetikou moderného dizajnu. Plochý systém s matnou anódou poskytuje jemné, elegantné prevedenie, ktoré zapadá do aktuálnych architektonických trendov. Pre inštalačné firmy je kľúčová jednoduchosť montáže – výrobne vyvŕtané otvory, prehľadný 12-krokový návod a univerzálnosť rozsahov skla eliminujú potrebu časovo náročných úprav na stavbe.
Technické údaje
| Typ príslušenstva | U profil |
| Materiál | Hliník |
