Kozza KE 105 – hliníkový profil typu L pre celosklenené zábradlia 5000 mm
produkt nedostupný
pridať do zoznamu želaní
Popis
Kozza KE 105 – hliníkový profil typu L pre celosklenné zábradlia 5000 mm, pozdĺžne upevnenie zhora

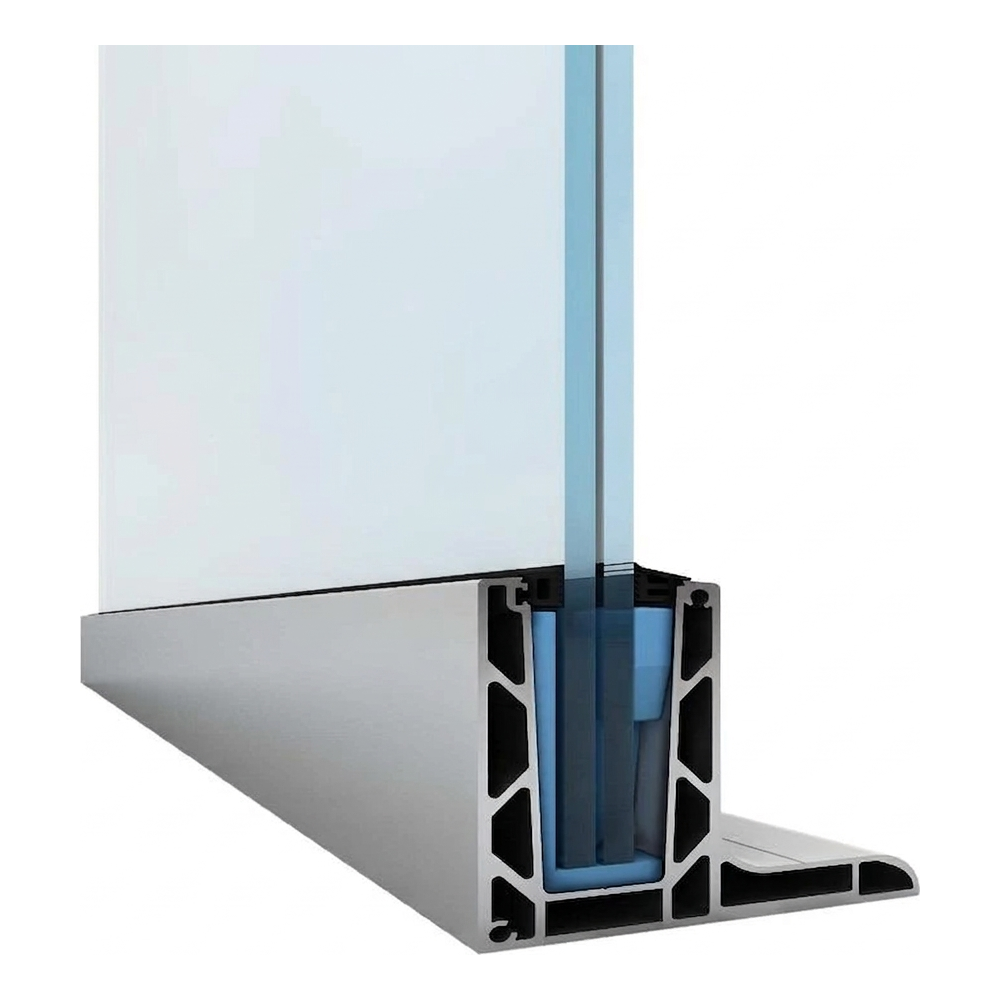

Kozza KE 105 je komorový hliníkový profil typu L určený na stavbu celosklenných zábradlí. Bol vyvinutý v súlade s požiadavkami architektov a osvedčí sa v bytových priestoroch aj vo veľkých komerčných objektoch — hoteloch, nákupných centrách či administratívnych budovách. Vďaka pozdĺžnemu upevneniu zhora sa profil montuje priamo na hranu stropnej dosky alebo atiky a vytvára minimalistickú, takmer neviditeľnú líniu upevnenia skla.
Plochý systém v kombinácii s matným eloxom zaručuje moderný, striedmy vzhľad — profil vizuálne nedominuje a tabuľa skla sa stáva hlavným prvkom zábradlia. Univerzálny rozsah hrúbok skla od 12 do 21,52 mm umožňuje flexibilne prispôsobiť sklenené panely statickým a projektovým požiadavkám každej investície.

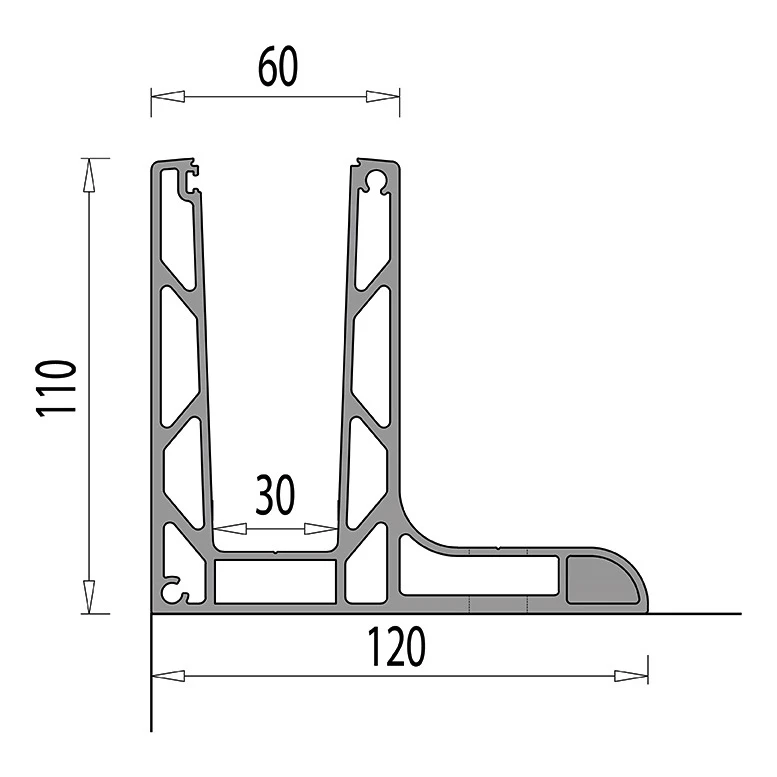

Technické parametre profilu
- Dĺžka profilu: 5000 mm
- Výška profilu: 110 mm
- Šírka základne: 120 mm
- Šírka hornej časti kanála na sklo: 60 mm
- Vnútorná šírka kanála: 30 mm
- Rozsah hrúbky skla: 12–21,52 mm
- Upevnenie: pozdĺžne zhora
- Systém: plochý
- Materiál: hliníková zliatina EN AW 6063
- Povrchová úprava: matný eloxovaný povrch
- Hmotnosť: 30 kg
- EAN: 5903313202466
Montážne otvory
Profil má 17 montážnych otvorov rozmiestnených po celej dĺžke. Priechodné otvory majú priemer Ø 12 mm a záhlbne — Ø 29 mm. Osová vzdialenosť medzi otvormi je 300 mm, s okrajovou vzdialenosťou 100 mm od každého konca profilu. Takéto usporiadanie zaisťuje rovnomerné rozloženie zaťaženia a rýchlu montáž mechanickými alebo chemickými kotvami.
Kompatibilita so sklom

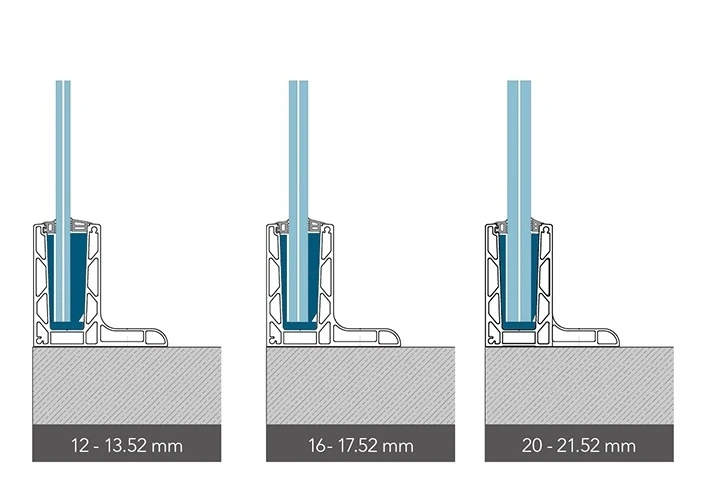

Profil KE 105 spolupracuje s tromi rozsahmi hrúbok skla, čo umožňuje prispôsobenie rôznym statickým a projektovým požiadavkám:
- Sklo 12–13,52 mm — štandardné tvrdené a laminované panely
- Sklo 16–17,52 mm — bezpečnostné laminované sklo (napr. 2×8 mm + fólia PVB)
- Sklo 20–21,52 mm — hrubé laminované panely na použitie so zvýšenými požiadavkami na pevnosť (napr. 2×10 mm + fólia PVB)
Spôsoby kotvenia
Systém Kozza KE 105 ponúka flexibilitu pri výbere spôsobu kotvenia. V závislosti od podkladu a konštrukčných požiadaviek možno profil upevniť pomocou rôznych typov kotiev — mechanických alebo chemických. Ilustrácia zobrazuje tri varianty osadenia profilu v betóne, vďaka čomu si inštalatér môže zvoliť optimálne riešenie pre daný typ konštrukcie.
Odolnosť voči zaťaženiu — výsledky testov

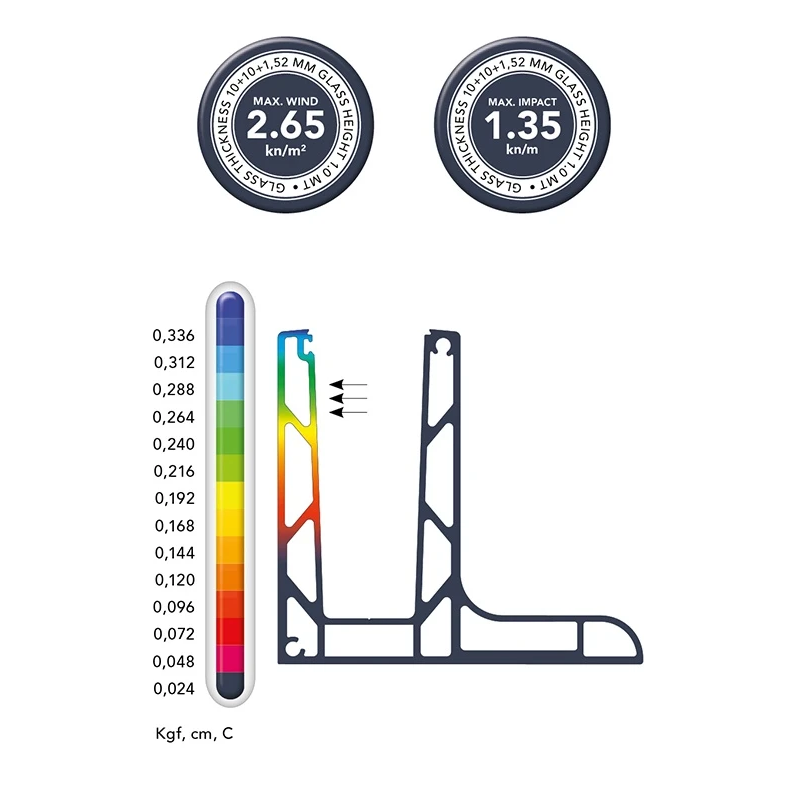

Profil KE 105 s laminovaným sklom 10+10+1,52 mm a výškou 1,0 m dosahuje maximálne zaťaženie vetrom 2,65 kN/m² a maximálnu odolnosť voči nárazu 1,35 kN/m. Numerická analýza (MKP) potvrdzuje minimálne hodnoty posunov aj pri extrémnych horizontálnych zaťaženiach pod 500 kg (5000 N) na meter dĺžky základne profilu.
Maximálne zaťaženia série KE v závislosti od hrúbky a výšky skla
Maximálne zaťaženia vetrom a nárazom pre sériu KE
| Séria KE | Sklo 12-13.52 mm | Sklo 16-17.52 mm | Sklo 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo s výškou 1.0 m | Sklo s výškou 1.2 m | Sklo s výškou 1.0 m | Sklo s výškou 1.2 m | Sklo s výškou 1.0 m | Sklo s výškou 1.2 m | |||||||
| Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Realizácie a použitie

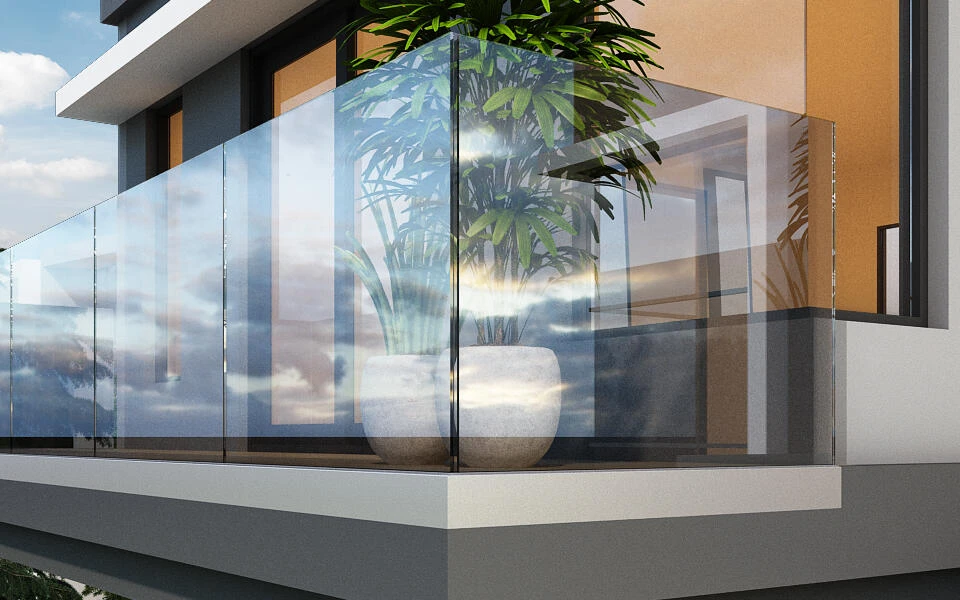

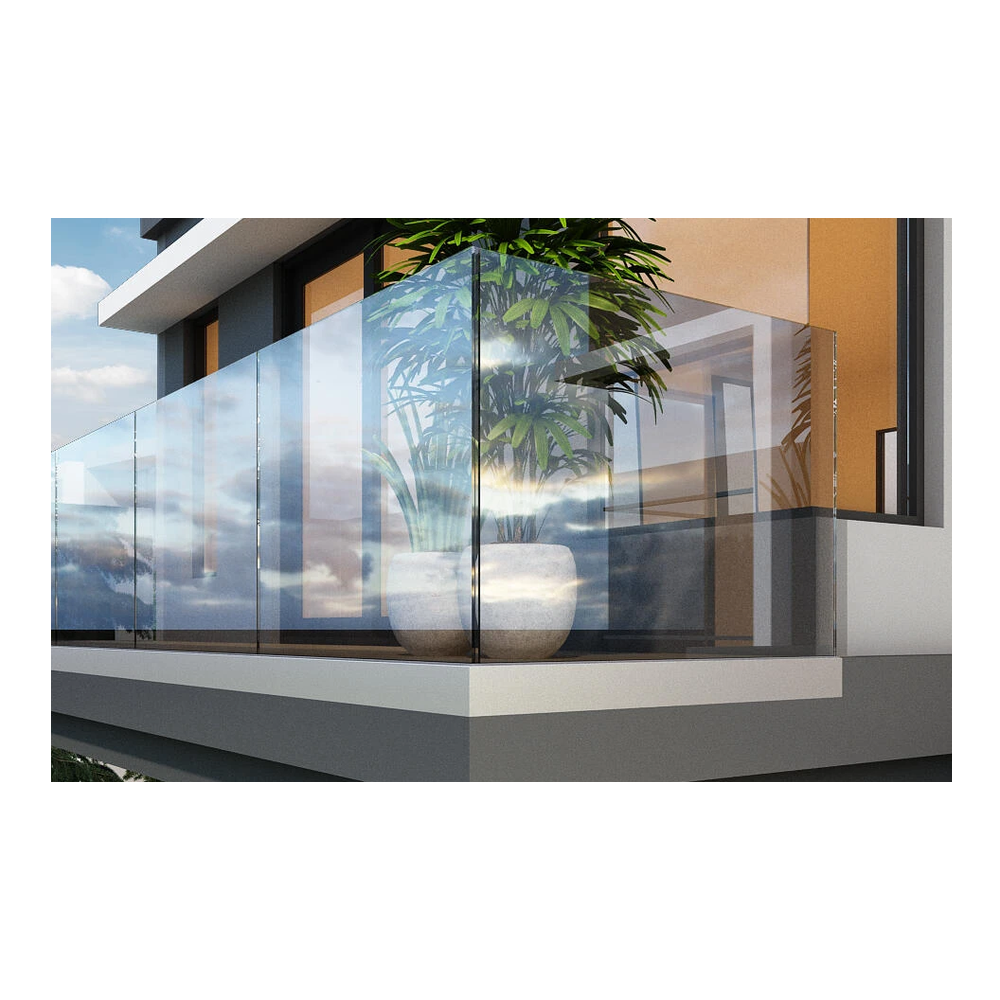

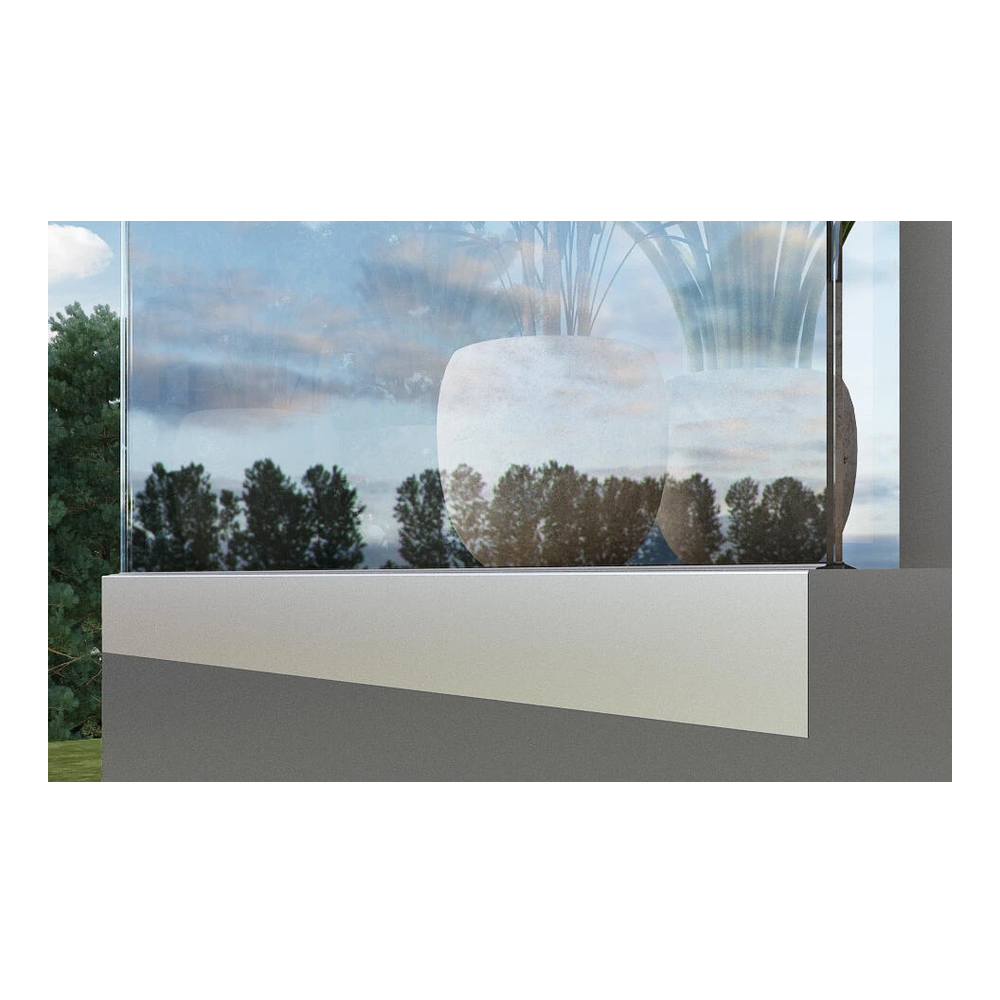

Profil Kozza KE 105 je ideálny na montáž sklenených zábradlí na balkónoch, terasách, schodiskách a atikách. Systém GLASSMOVE zabezpečuje estetické a bezpečné upevnenie sklenených tabúľ a vytvára efekt „neviditeľného“ zábradlia, ktoré je dnes jedným z najžiadanejších riešení v bytovej a komerčnej architektúre.
Montáž krok za krokom
Inštalácia profilu KE 105 pozostáva z troch etáp. V etape 1 sa pripraví podklad, vyvŕtajú sa montážne otvory, ukotví sa základný profil a následne sa osadia tesnenia. V etape 2 sa sklo namontuje do kanála profilu a zaistí sa dištančnými klinmi. V etape 3 sa dotiahnu prítlačné skrutky a nasadí sa krycia lišta (maskovací kryt), čím vznikne hotové, esteticky pôsobivé zábradlie. Celá montáž si nevyžaduje zváranie ani špeciálne vybavenie — postačia štandardné inštalačné nástroje.
Technické údaje
| Typ príslušenstva | U profil |
| Materiál | Hliník |
