Popis
Kozza KE 105 – hliníkový profil L pre celosklené zábradlia 5000 mm čierny

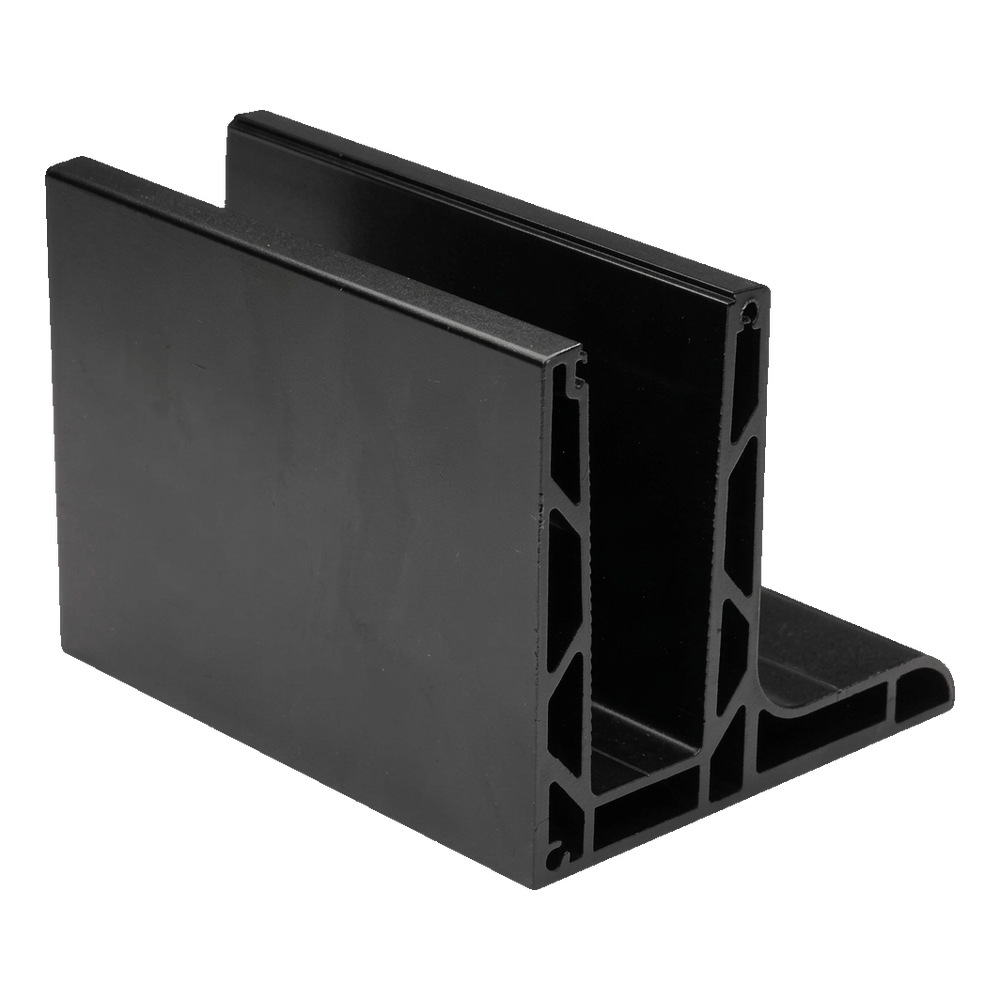

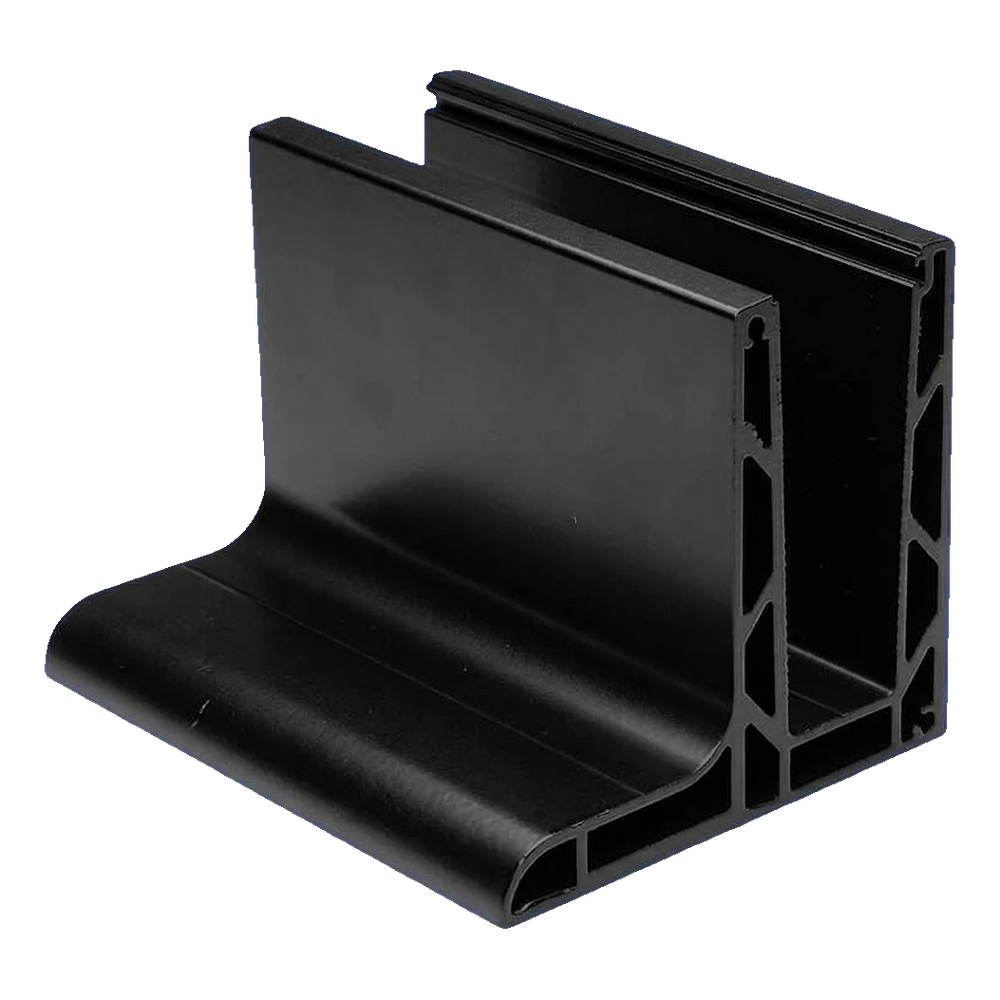

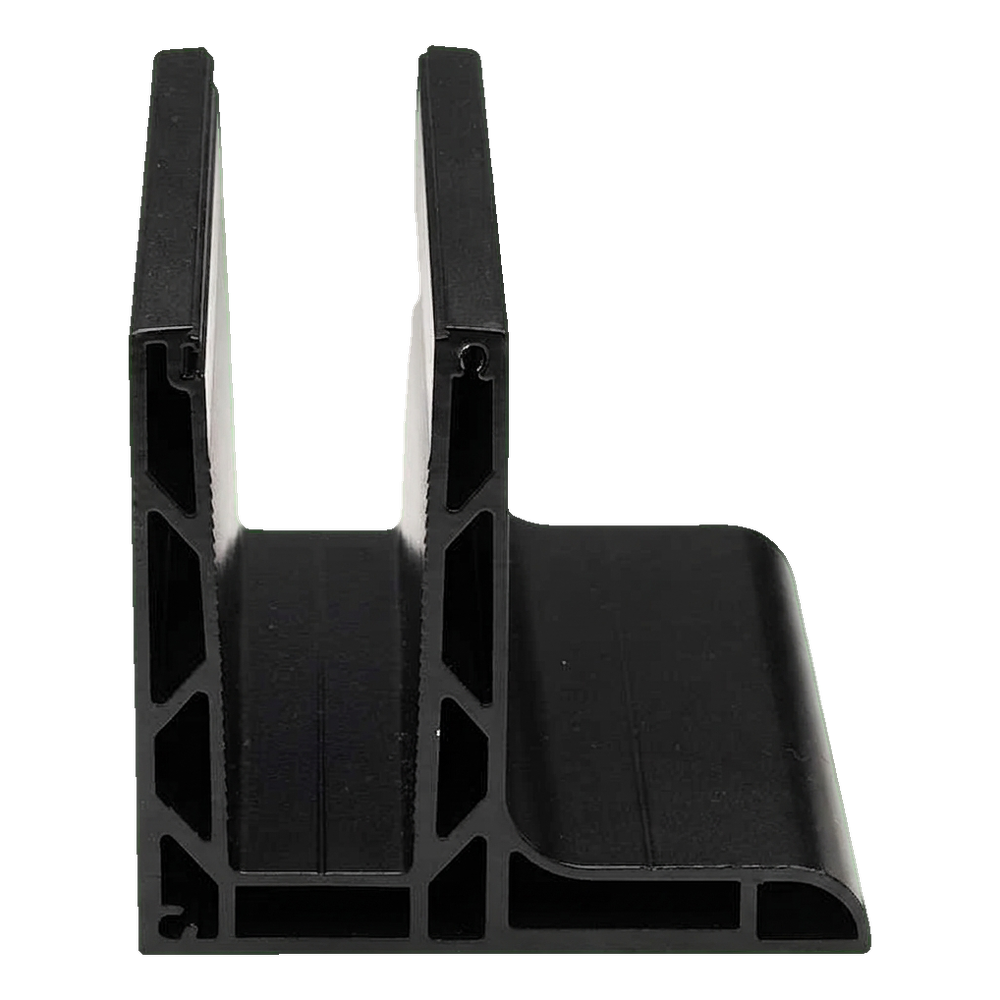

Komorový profil typu L zo série Kozza KE 105 je profesionálne riešenie na montáž celosklenených zábradlí, určené na pozdĺžne upevnenie zhora. Vďaka plochému systému sa profil dokonale začleňuje do modernej architektúry — osvedčí sa v obytných objektoch aj v komerčných priestoroch: hoteloch, nákupných centrách či administratívnych budovách.
Kľúčové výhody pre montážnika
- Univerzálny rozsah hrúbok skla — profil pojme tabule s hrúbkou od 12 do 21,52 mm, čo eliminuje potrebu skladovať rôzne varianty profilu
- Pozdĺžne upevnenie zhora — rýchla a pohodlná montáž, ideálna pri hotových podlahách a dokončených stropoch
- Plochý systém — minimalistický vzhľad bez vyčnievajúcich prvkov, v súlade so súčasnými architektonickými trendmi
- Pripravené montážne otvory — 17 otvorov rozmiestnených každých 300 mm so zahĺbením umožňuje okamžité kotvenie bez dodatočného vŕtania
- Čierna farba — elegantná, eloxovaná povrchová úprava, ktorá pasuje k tmavým rámom a moderným interiérom

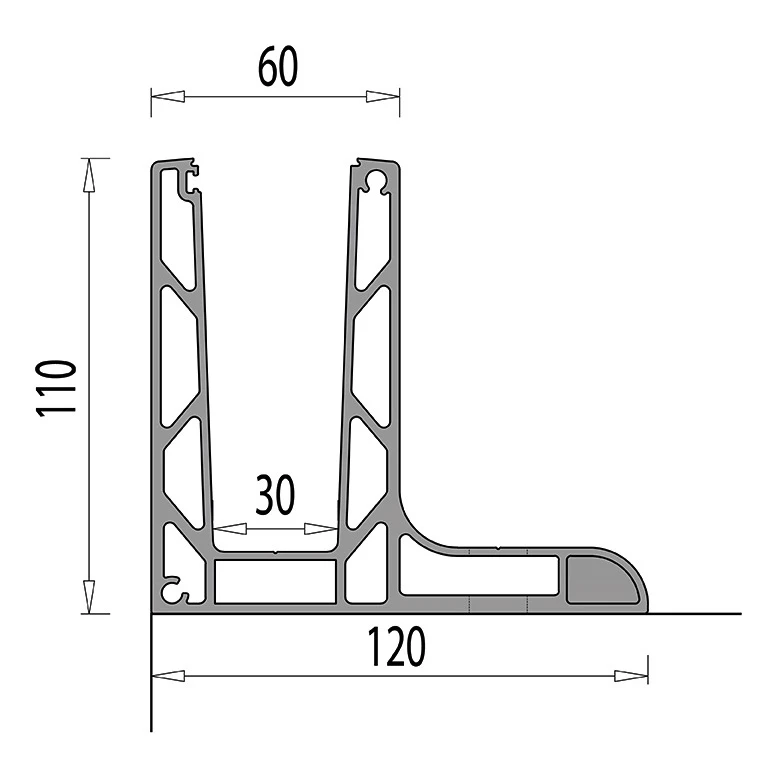

Rozmery a parametre profilu
- Dĺžka profilu: 5000 mm
- Výška (H): 110 mm
- Šírka základne (W): 120 mm
- Šírka hornej časti – kapsa na sklo: 60 mm
- Vnútorná šírka dna kapsy: 30 mm
- Rozsah hrúbok skla: 12–21,52 mm
- Materiál: hliník EN AW 6063
- Systém: plochý
- Upevnenie: pozdĺžne zhora
- Farba: čierna
- Hmotnosť: 30 kg

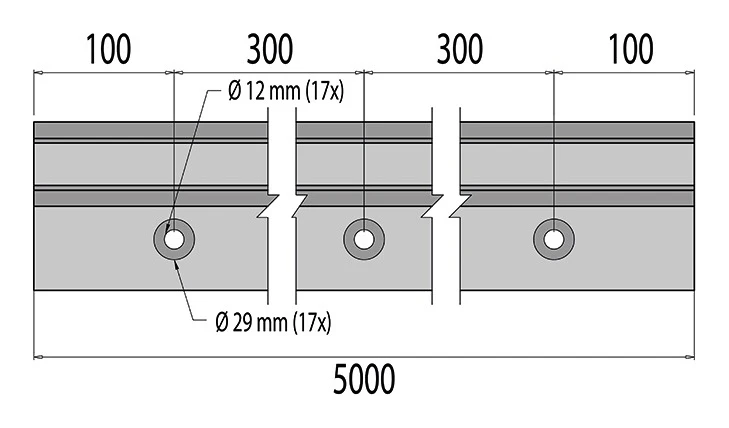

Rozmiestnenie montážnych otvorov
- Počet otvorov: 17 ks
- Priemer priechodného otvoru: Ø 12 mm
- Priemer záhlbenia: Ø 29 mm
- Rozstup medzi osami otvorov: 300 mm
- Vzdialenosť prvého/posledného otvoru od okraja: 100 mm
Kompatibilita so sklom

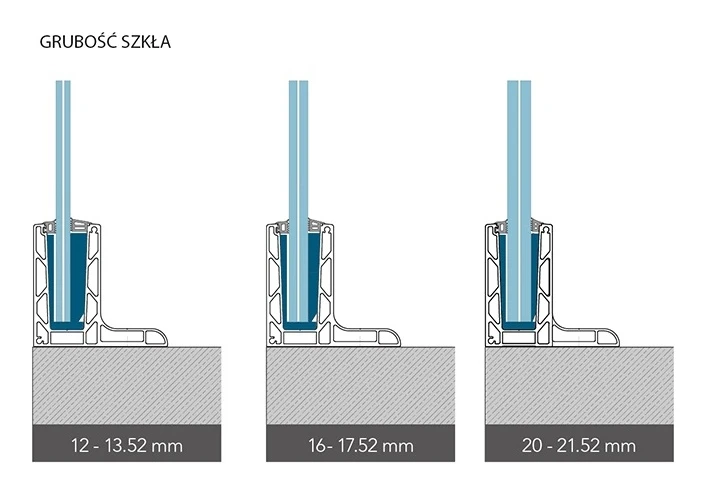

Profil KE 105 spolupracuje s tromi rozsahmi hrúbok tvrdeného a laminovaného skla. Vďaka upevňovaciemu systému GLASSMOVE sa tesnenia vo vnútri profilu prispôsobujú konkrétnej hrúbke tabule, čím zaisťujú stabilné a bezpečné osadenie:
- Sklo 12–13,52 mm
- Sklo 16–17,52 mm
- Sklo 20–21,52 mm
Spôsob kotvenia

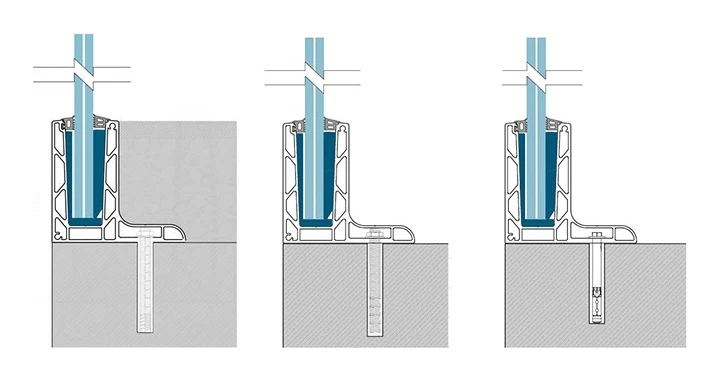

Profil možno mechanicky kotviť k podkladu pomocou kotiev — na obrázkoch vyššie sú znázornené tri typické varianty osadenia v závislosti od hrúbky poteru a typu podkladu. Záhlbenia montážnych otvorov (Ø 29 mm) umožňujú skryť hlavu skrutky pod povrch profilu.
Pevnosť a analýza posunov

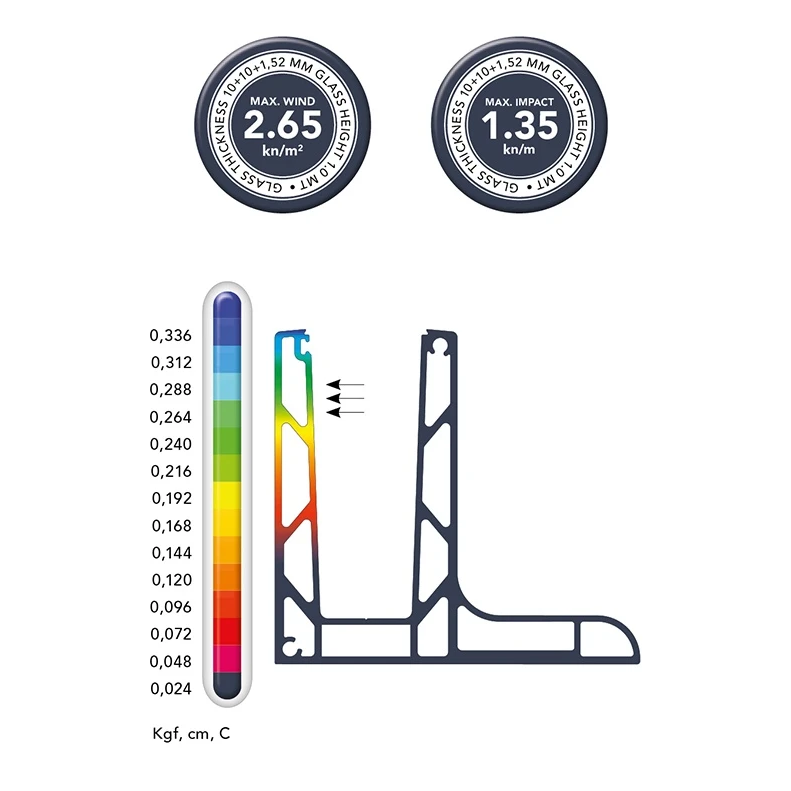

Profil bol podrobený analýze metódou konečných prvkov (FEM). Výsledky posunu sú uvedené pre profil s dĺžkou základne 1,0 m pri vodorovnom zaťažení menšom ako 500 kg (5000 N), merané od základne po najvyšší bod profilu. Pre sklo s hrúbkou 10+10+1,52 mm a výškou 1,0 m sa dosiahlo:
- Maximálne zaťaženie vetrom: 2,65 kN/m²
- Maximálne nárazové zaťaženie: 1,35 kN/m
Tabuľka pevnosti série KE
Nasledujúca tabuľka uvádza maximálne hodnoty zaťaženia vetrom a nárazom pre tri modely série KE v závislosti od hrúbky a výšky tabule skla:
Tabuľka pevnostných parametrov série KE
| Séria KE | Sklo 12–13,52 mm | Sklo 16–17,52 mm | Sklo 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo s výškou 1,0 m | Sklo s výškou 1,2 m | Sklo s výškou 1,0 m | Sklo s výškou 1,2 m | Sklo s výškou 1,0 m | Sklo s výškou 1,2 m | |||||||
| Max. zaťaženie vetrom (kN/m²) | Max. náraz (kN/m) | Max. zaťaženie vetrom (kN/m²) | Max. náraz (kN/m) | Max. zaťaženie vetrom (kN/m²) | Max. náraz (kN/m) | Max. zaťaženie vetrom (kN/m²) | Max. náraz (kN/m) | Max. zaťaženie vetrom (kN/m²) | Max. náraz (kN/m) | Max. zaťaženie vetrom (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Montážny návod – séria KE 105
Montáž prebieha v troch etapách. V prvej etape (kroky 1–6) sa profil ukotví do podkladu, osadia sa tesnenia a zasunie sa tabuľa skla. V druhej etape (kroky 7–9) sa namontujú prítlačné kliny a zabezpečovacia lišta. V tretej etape (kroky 10–12) sa dotiahnu upevňovacie prvky a nasadí sa dokončovací kryt profilu.
Komorový profil typu L zo série KE 105 bol navrhnutý a skonštruovaný v súlade s odporúčaniami a požiadavkami architektov. Vďaka systému GLASSMOVE a optimalizovanej komorovej konštrukcii zaisťuje vysokú tuhosť pri nízkej hmotnosti a zároveň zjednodušuje proces inštalácie – čo sa premieta do kratšieho času montáže a nižších nákladov na prácu na stavbe.
Technické údaje
| Typ príslušenstva | U profil |
| Materiál | Hliník |
