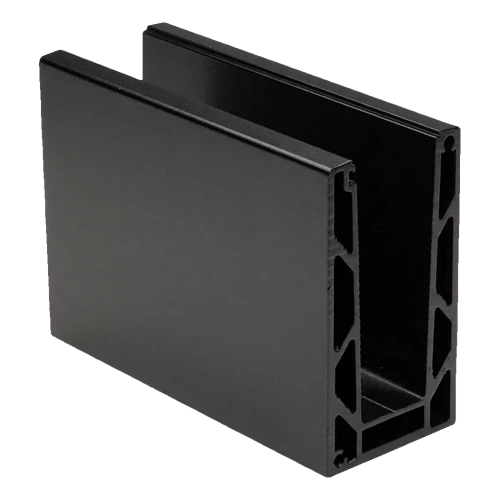

Kozza KE 100 – profil U pre celosklenené zábradlia 5000 mm čierny, upevnenie zhora
produkt nedostupný
pridať do zoznamu želaní
Popis

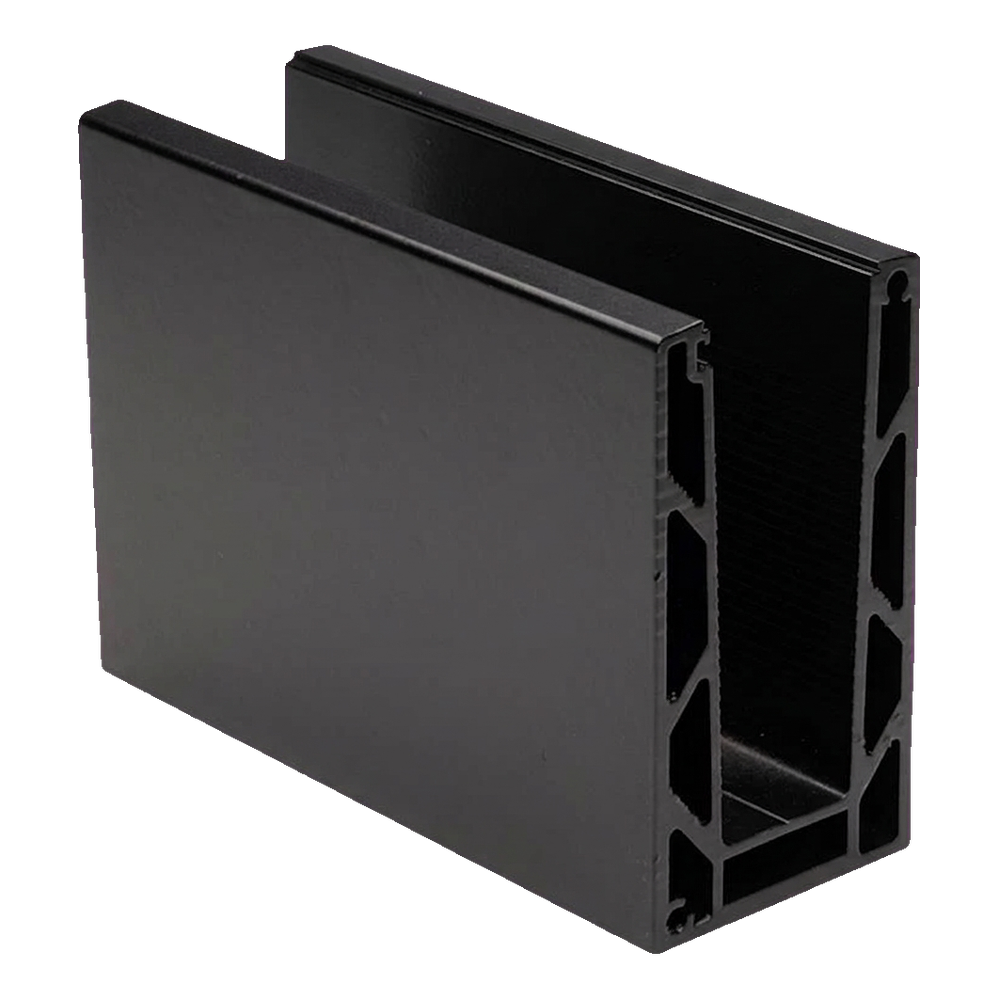

Kozza KE 100 – U profil pre celosklené zábradlia 5000 mm čierny, upevnenie zhora
Komorový profil typu U pre celosklené zábradlia zo série Kozza KE 100 je riešenie navrhnuté podľa požiadaviek architektov a určené pre profesionálne realizácie – od obytných priestorov až po komerčné objekty, ako sú hotely a obchodné centrá. Montuje sa zhora (plochý systém) a zaisťuje estetické a bezpečné osadenie tvrdeného skla s hrúbkou od 12 do 21,52 mm bez viditeľných upevňovacích prvkov.
Profil s dĺžkou 5000 mm sa dodáva s továrensky vyhotovenými 17 montážnymi otvormi (Ø 12 mm so zahĺbením Ø 29 mm), rozmiestnenými po 300 mm – čo výrazne urýchľuje montáž na stavbe. Čierna farba s práškovou lakovanou povrchovou úpravou dodáva zábradliu moderný, minimalistický charakter a ideálne ladí s tmavými okennými rámami a prvkami interiérového dokončenia.

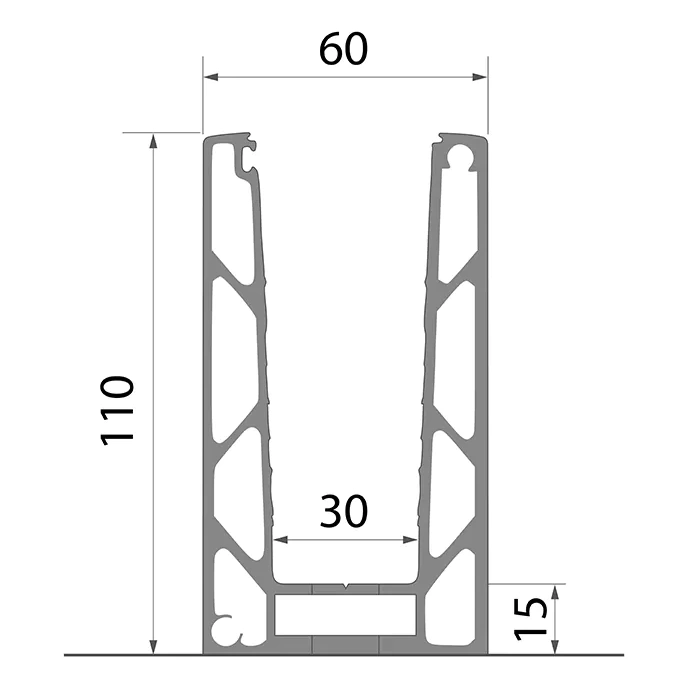

Technické parametre profilu
- Séria: KE 100
- Dĺžka profilu: 5000 mm
- Vonkajšia šírka: 60 mm
- Výška: 110 mm
- Šírka vnútorného kanála: 30 mm
- Výška základne: 15 mm
- Rozsah hrúbky skla: 12–21,52 mm
- Maximálna výška skla: 120 cm
- Systém montáže: plochý, upevnenie zhora
- Materiál: hliník EN AW 6063
- Farba: čierna (prášková farba)
- Hmotnosť: 23 kg
- EAN: 5903313208277

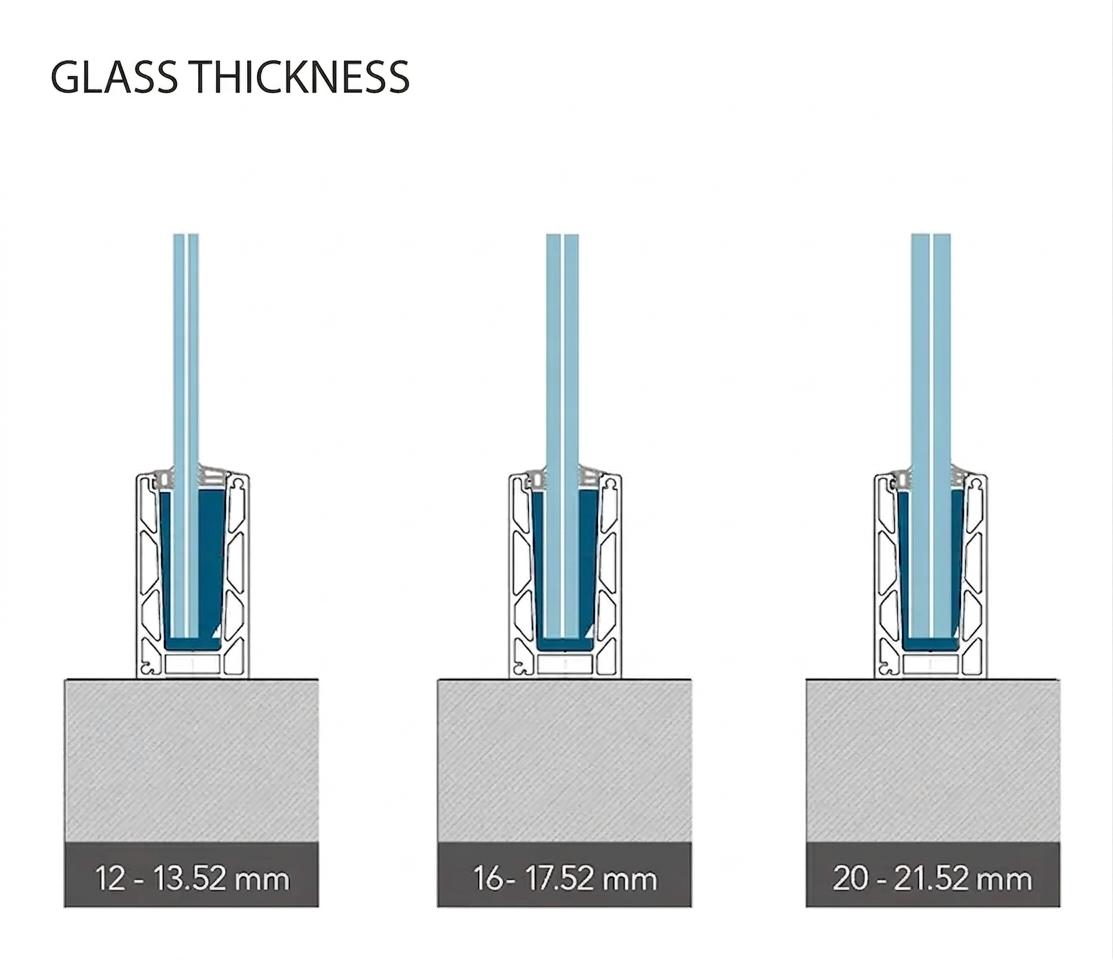

Kompatibilita s hrúbkami skla
Profil KE 100 podporuje tri rozsahy hrúbok sklenených tabúľ, čo umožňuje prispôsobiť riešenie požiadavkám projektu a platným bezpečnostným normám:
- Sklo 12–13,52 mm — štandardné tvrdené a laminované tabule VSG
- Sklo 16–17,52 mm — laminované tabule so zvýšenou pevnosťou
- Sklo 20–21,52 mm — hrubé laminované tabule na použitie s vysokým zaťažením

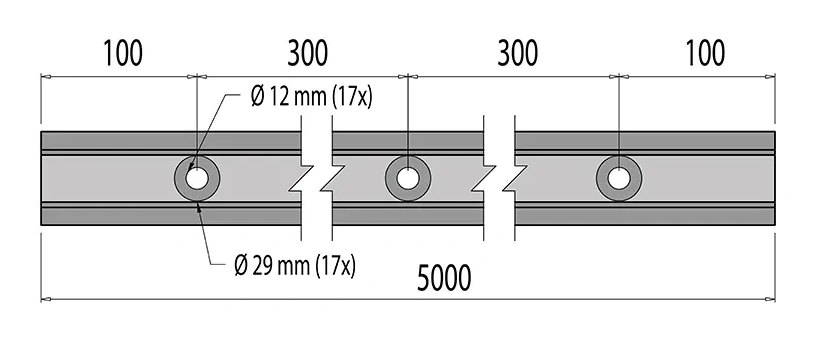

Rozmery a rozmiestnenie montážnych otvorov
Profil má 17 priechodných otvorov s priemerom Ø 12 mm so zahĺbeniami Ø 29 mm, ktoré umožňujú schovať hlavu skrutky. Otvory sú rozmiestnené symetricky pozdĺž osi profilu:
- Vzdialenosť od okraja po prvý otvor: 100 mm
- Rozstup medzi otvormi: 300 mm
- Vzdialenosť od posledného otvoru po okraj: 100 mm
- Celková dĺžka profilu: 5000 mm
Spôsob kotvenia a montáž
Profil sa montuje zhora na rovinu podkladu (napr. strop, atika, hrana balkóna). Kotvenie sa vykonáva skrutkami cez továrensky pripravené otvory so zahĺbeniami. Vyčnievajúca časť profilu (20 mm pod základňou) sa osadzuje do pripraveného podkladu, čo zabezpečuje stabilné a trvalé spojenie.

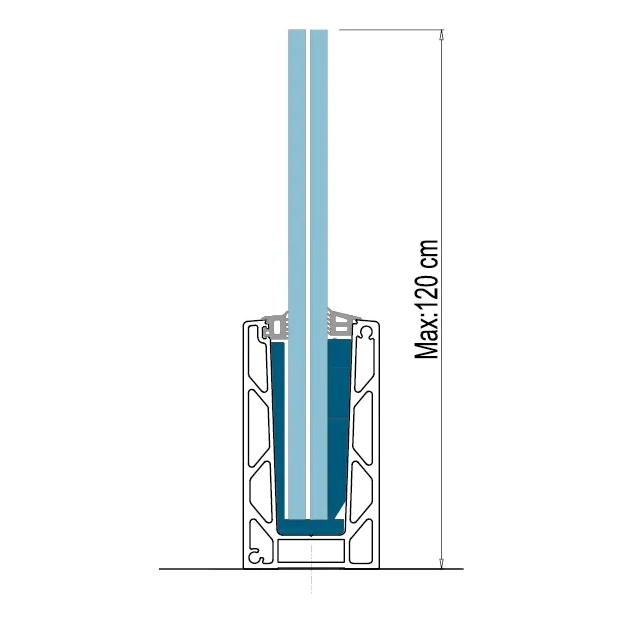

Maximálna výška skla
Profil KE 100 umožňuje montáž sklenených tabúľ s maximálnou výškou 120 cm (1,2 m). Pri tejto výške si profil zachováva plnú nosnosť a stabilitu, čo potvrdzujú výsledky skúšok zaťaženia vetrom a nárazom pre jednotlivé hrúbky skla.

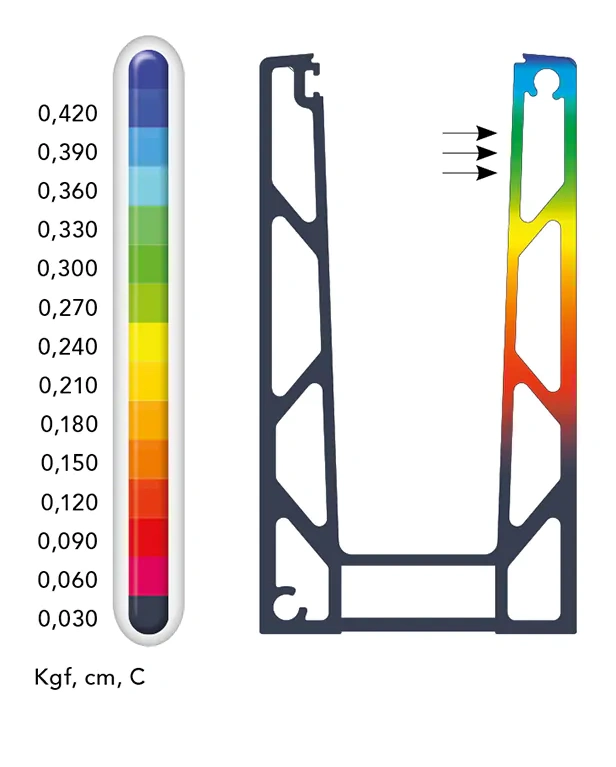

Pevnostná analýza profilu
Výsledky analýzy posunov vykonanej metódou konečných prvkov (MKP) potvrdzujú vysokú tuhosť konštrukcie. Simulácia bola vykonaná pre profil s dĺžkou základne 1 m pri vodorovnom zaťažení menšom ako 500 kg (5000 N), od základne po najvyšší bod profilu. Maximálny posun na hornej hrane profilu je v prípustných medziach (škála hodnôt od 0,030 do 0,420 Kgf, cm, C), čo zaručuje bezpečnosť používania zábradlia.
Maximálne zaťaženie vetrom a nárazom — séria KE
Maximálne zaťaženie vetrom a nárazom pre sériu KE
| Séria KE | Sklo 12–13,52 mm | Sklo 16–17,52 mm | Sklo 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo s výškou 1,0 m | Sklo s výškou 1,2 m | Sklo s výškou 1,0 m | Sklo s výškou 1,2 m | Sklo s výškou 1,0 m | Sklo s výškou 1,2 m | |||||||
| Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Uvedené hodnoty platia pre profily KE 100, KE 105 a KE 120, pre sklo s výškou 1,0 m a 1,2 m. Profil KE 100 pri skle 16–17,52 mm a výške 1,0 m dosahuje maximálne zaťaženie vetrom 3,0 kN/m² a náraz 1,50 kN/m, vďaka čomu je vhodným riešením aj pre náročné lokality.
Upevňovací systém GLASSMOVE — návod na montáž
Profil KE 100 využíva upevňovací systém GLASSMOVE, ktorý umožňuje presné osadenie a reguláciu sklenenej tabule bez špeciálneho náradia. Nasledujúci návod predstavuje celý proces montáže v 12 krokoch — od prípravy podkladu, cez kotvenie profilu, montáž tesnení a regulačných klinov, až po osadenie skla a zatvorenie profilu krytom.
Návod na montáž profilu KE 100 – kroky 1-6
Návod na montáž profilu KE 100 – kroky 7-9
Návod na montáž profilu KE 100 – kroky 10-12
Výhody pre inštalačné firmy
- Vopred vyvŕtané otvory — 17 otvorov so záhlbeniami pripravených na montáž, bez nutnosti dodatočného opracovania na stavbe
- Univerzálny rozsah skla — podpora tabúľ s hrúbkou od 12 do 21,52 mm umožňuje realizáciu rôznorodých projektov jedným profilom
- Systém GLASSMOVE — rýchla montáž a regulácia skla bez špeciálneho vybavenia
- Potvrdená pevnosť — analýza MKP a tabuľky zaťaženia uľahčujú navrhovanie a výber riešenia podľa normatívnych požiadaviek
- Dĺžka 5 m — menší počet spojov na dlhších úsekoch, rýchlejšia inštalácia a lepší výsledný vzhľad
- Hliníková zliatina EN AW 6063 — výborná odolnosť proti korózii a poveternostným vplyvom, ideálna na vonkajšie aj vnútorné použitie
Technické údaje
| Typ príslušenstva | U profil |
| Materiál | Hliník |
