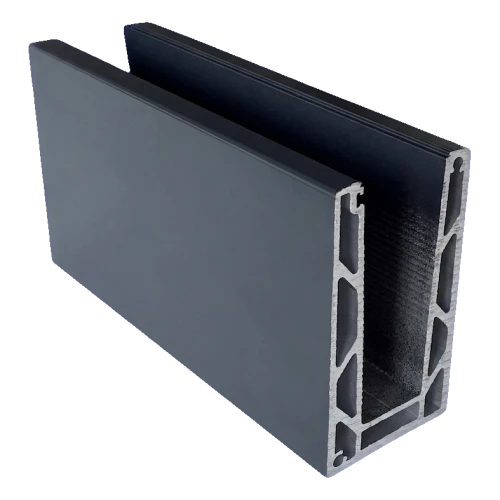

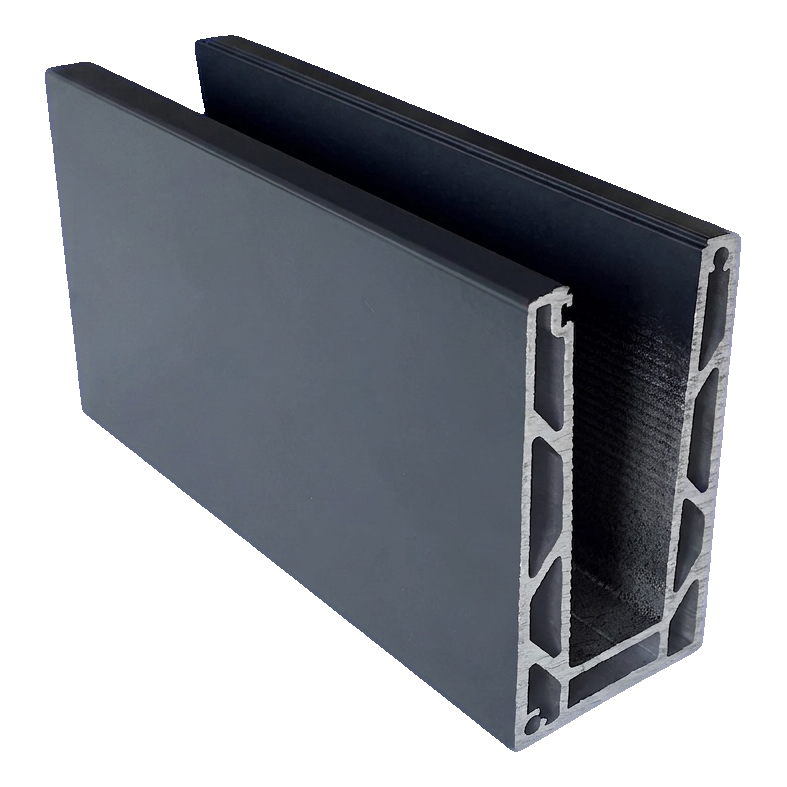

Kozza KE 100 – U profil pre celosklené zábradlia 5000 mm tmavošedý
Komorový profil typu U zo série Kozza KE 100 je profesionálne riešenie na montáž celosklenených zábradlí s upevnením zhora. Vyrobený z vysokokvalitného hliníka EN AW 6063 zabezpečuje stabilné a bezpečné osadenie skla s hrúbkou od 12 do 21,52 mm – bez nutnosti použitia ďalších krycích profilov. Plochý systém, vyvinutý v spolupráci s architektmi a realizátormi, spája estetiku minimalistického vyhotovenia s vysokou odolnosťou voči zaťaženiu.
Profil v tmavošedej farbe sa dokonale hodí k modernej architektúre bytových, hotelových a kancelárskych objektov. Vďaka systému GLASSMOVE prebieha montáž plynulo a nevyžaduje špeciálne náradie, čo reálne skracuje čas realizácie na stavbe.
Technická špecifikácia
- Séria: Kozza KE 100
- Materiál: hliník EN AW 6063
- Systém: plochý, upevnenie zhora
- Dĺžka profilu: 5000 mm
- Šírka profilu: 60 mm
- Výška profilu: 110 mm
- Šírka vnútornej štrbiny (na sklo): 30 mm
- Výška podstavy: 15 mm
- Rozsah hrúbky skla: 12 – 21,52 mm
- Maximálna výška skla: 120 cm
- Farba: tmavošedá (lakovaná)
- Hmotnosť: 23 kg
- EAN: 5903313208109

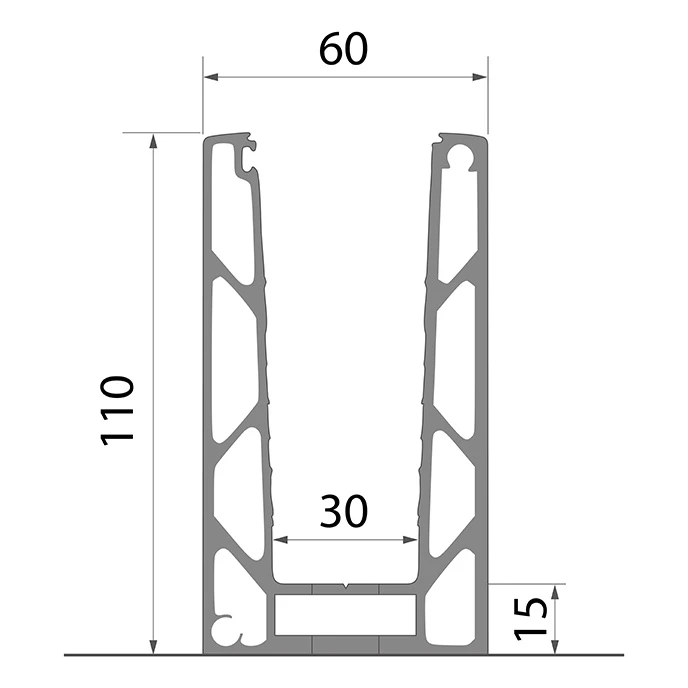

Rozmery a prierez profilu

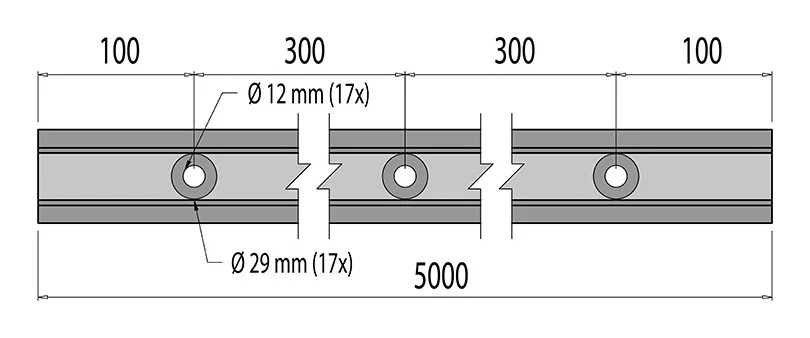

Profil má 17 montážnych otvorov rovnomerne rozmiestnených po celej dĺžke 5000 mm. Priechodné otvory majú priemer Ø 12 mm so záhlbkami Ø 29 mm. Rozstup osí otvorov je 300 mm a vzdialenosť od okraja profilu k osi prvého a posledného otvoru je 100 mm.

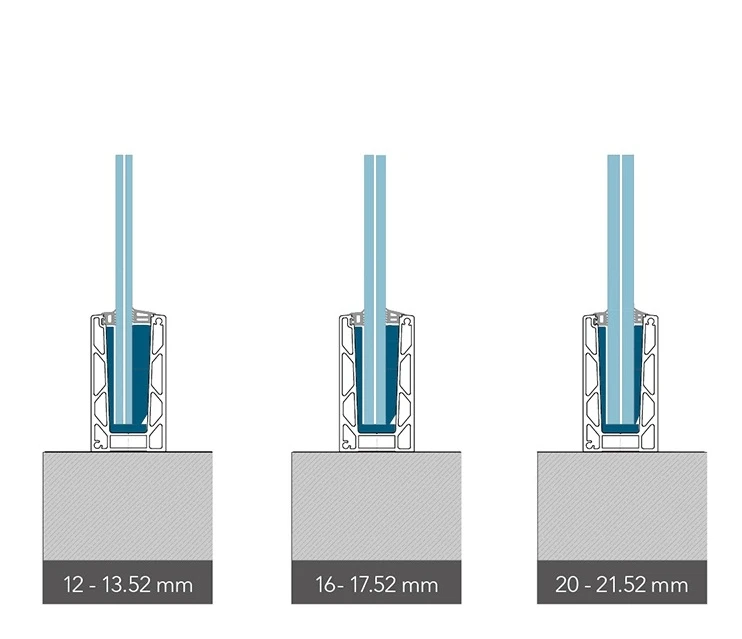

Kompatibilita s hrúbkami skla
Profil KE 100 podporuje tri rozsahy hrúbky skla, čo zabezpečuje univerzálnosť použitia:
- 12 – 13,52 mm — jednovrstvové tvrdené alebo laminované sklo
- 16 – 17,52 mm — bezpečnostné laminované sklo
- 20 – 21,52 mm — laminované sklo so zvýšenou odolnosťou
Maximálna prípustná výška sklenenej tabule osadenej v profile je 120 cm.
Spôsob kotvenia
Profil sa montuje zhora na pripravený podklad. Hĺbka kotvenia je 20 mm. Systém upevnenia zhora eliminuje potrebu prístupu z boku konštrukcie, čo uľahčuje montáž na okrajoch balkónov, terás a schodísk. Profil sa kotví pomocou skrutiek cez 17 výrobne pripravených otvorov.
Odolnosť voči zaťaženiu a pevnostná analýza

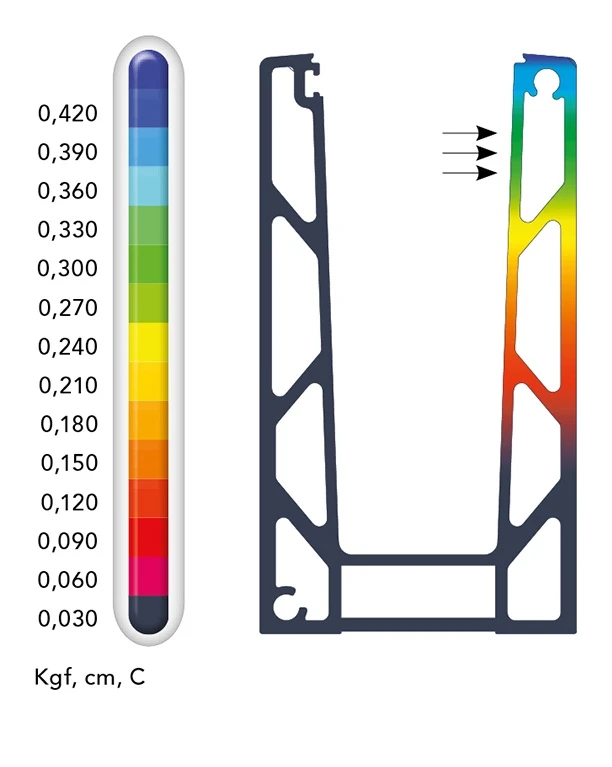

Profil s dĺžkou základne 1 m pri horizontálnom zaťažení do 500 kg (5000 N·t) si zachováva vysokú tuhosť a minimálne posuny. Analýza metódou konečných prvkov (MKP) potvrdzuje, že maximálne hodnoty posunov pri zaťažení vetrom sa pohybujú v rozsahu od 0,030 do 0,420 Kgf/cm — najväčšie deformácie sa vyskytujú v hornej časti profilu (pri upínacej hrane), zatiaľ čo základňa zostáva prakticky nehybná.
Maximálne zaťaženie vetrom a nárazom
Nasledujúca tabuľka uvádza prípustné hodnoty zaťaženia pre sériu KE v závislosti od hrúbky a výšky skla:
Maximálne zaťaženie vetrom a nárazom pre sériu KE
| Séria KE | Sklo 12-13.52 mm | Sklo 16-17.52 mm | Sklo 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo s výškou 1.0 m | Sklo s výškou 1.2 m | Sklo s výškou 1.0 m | Sklo s výškou 1.2 m | Sklo s výškou 1.0 m | Sklo s výškou 1.2 m | |||||||
| Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | Max. vietor (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Pri sérii KE 100 so sklom s hrúbkou 16–17,52 mm a výškou 1,0 m profil odolá zaťaženiu vetrom do 3,0 kN/m² a nárazu do 1,50 kN/m, čo z neho robí najodolnejší variant v ponuke KE.
Montáž krok za krokom — systém GLASSMOVE
Upevňovací systém GLASSMOVE umožňuje rýchlu a presnú montáž celoskleneného zábradlia v 12 krokoch — od prípravy podkladu, cez kotvenie profilu, osadenie tesnení a skla, až po reguláciu a uzavretie krytom. Nasledujúce ilustrácie zobrazujú jednotlivé etapy inštalácie:
Návod na montáž profilu KE 100 – kroky 1-6:
Návod na montáž profilu KE 100 – kroky 7–9:
Návod na montáž profilu KE 100 – kroky 10-12:
Použitie
- Celosklené zábradlia na balkónoch a terasách
- Zábradlia pri schodiskách a antresolách
- Presklenia v komerčných objektoch — hotely, administratívne budovy, obchodné galérie
- Sklenené oplotenia a vnútorné priečky
Profil je plne kompatibilný s príslušenstvom zo série KE 100 značky Kozza — regulačnými klinmi, tesneniami a maskovacími krytmi.
