Kotviaca pätka stĺpa výškovo nastaviteľná 110×110 mm, závit M20 – výška 500 mm, pozinkovaná
produkt nedostupný
pridať do zoznamu želaní
Popis
Kotviaca pätka stĺpa výškovo nastaviteľná 110×110 mm, závit M20 – výška 500 mm, pozinkovaná

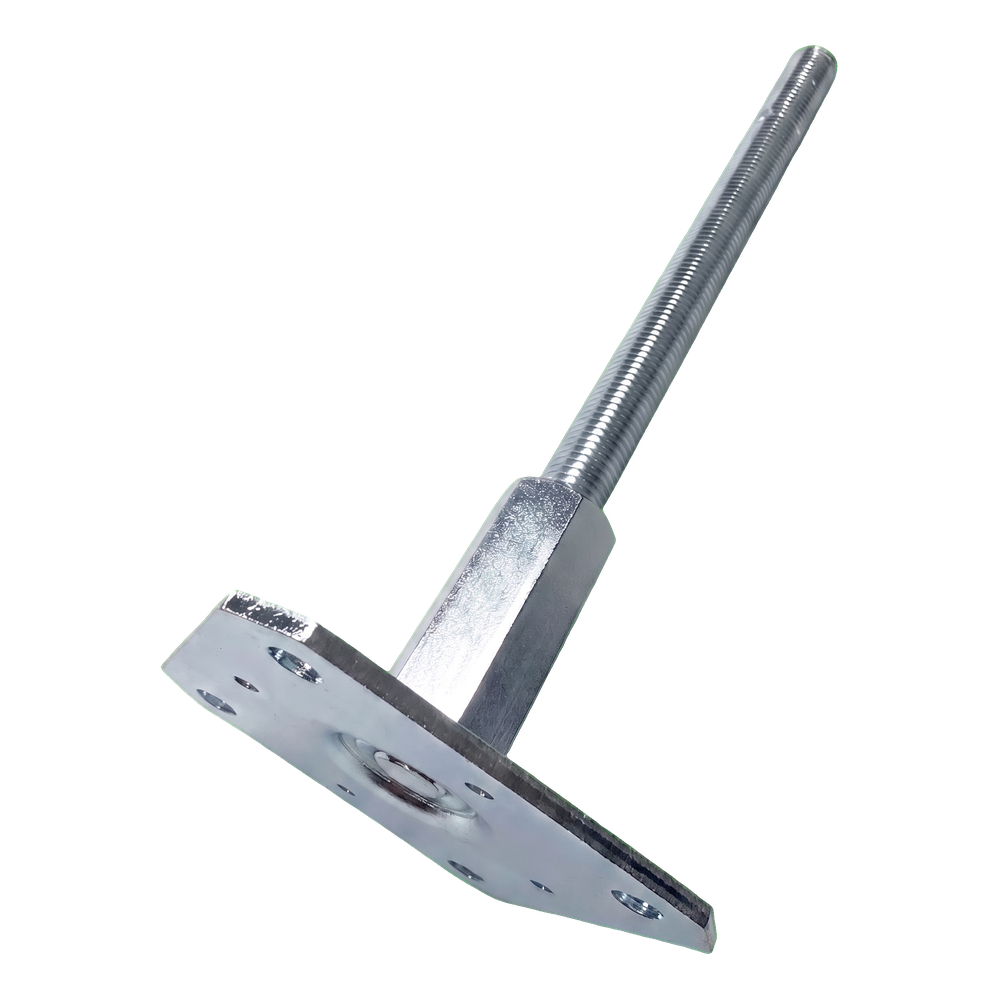

Kotviaca pätka stĺpa výškovo nastaviteľná M20 s rozmermi základne 110×110 mm a výškou 500 mm je pevný oceľový spojovací prvok určený na osadzovanie drevených a oceľových stĺpov na betónových základoch. Konštrukcia so závitom M20 umožňuje presné nastavenie úrovne stĺpa aj po zabetónovaní tŕňa.

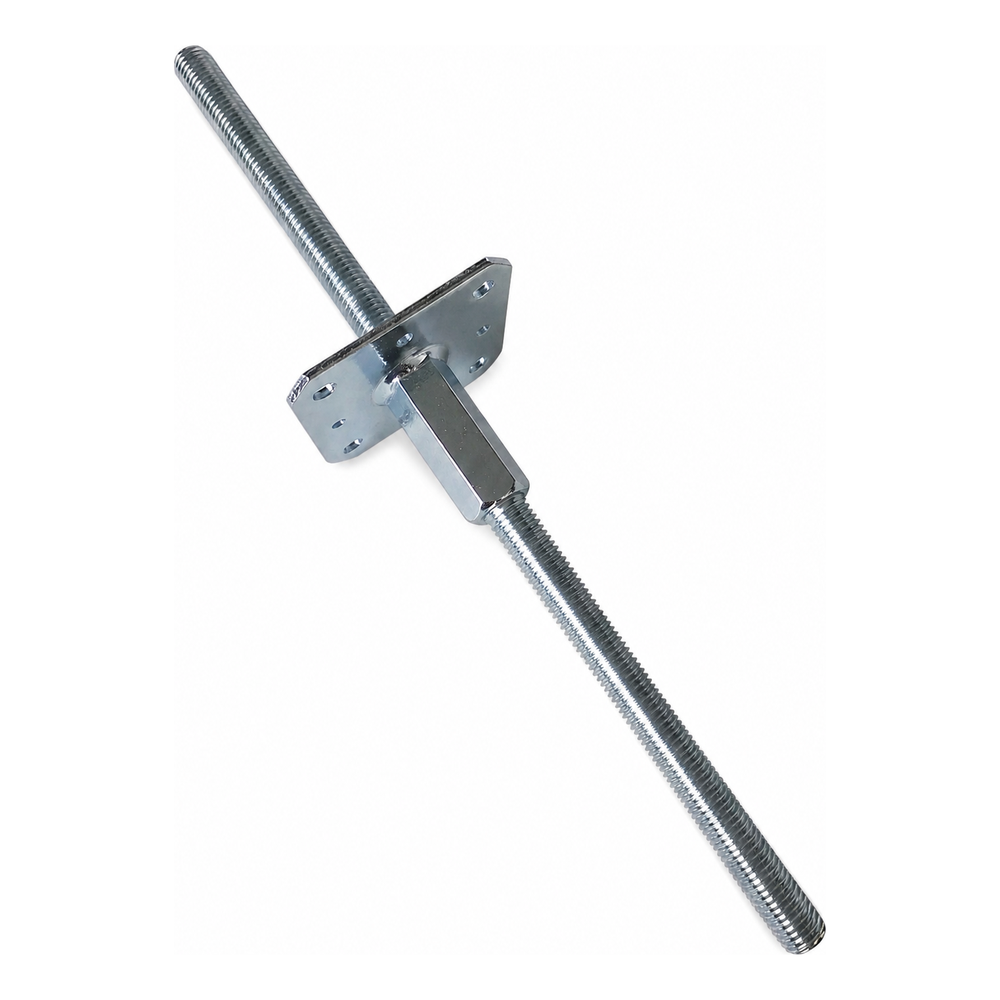

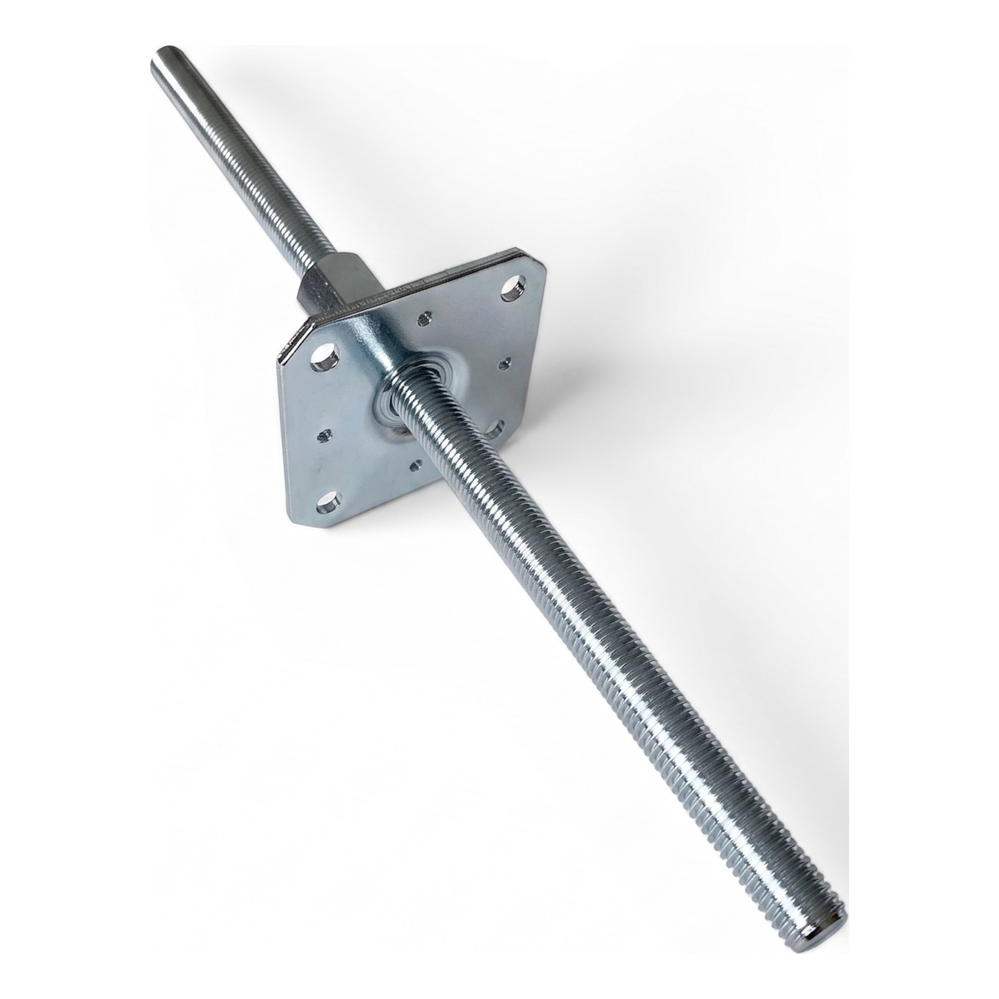

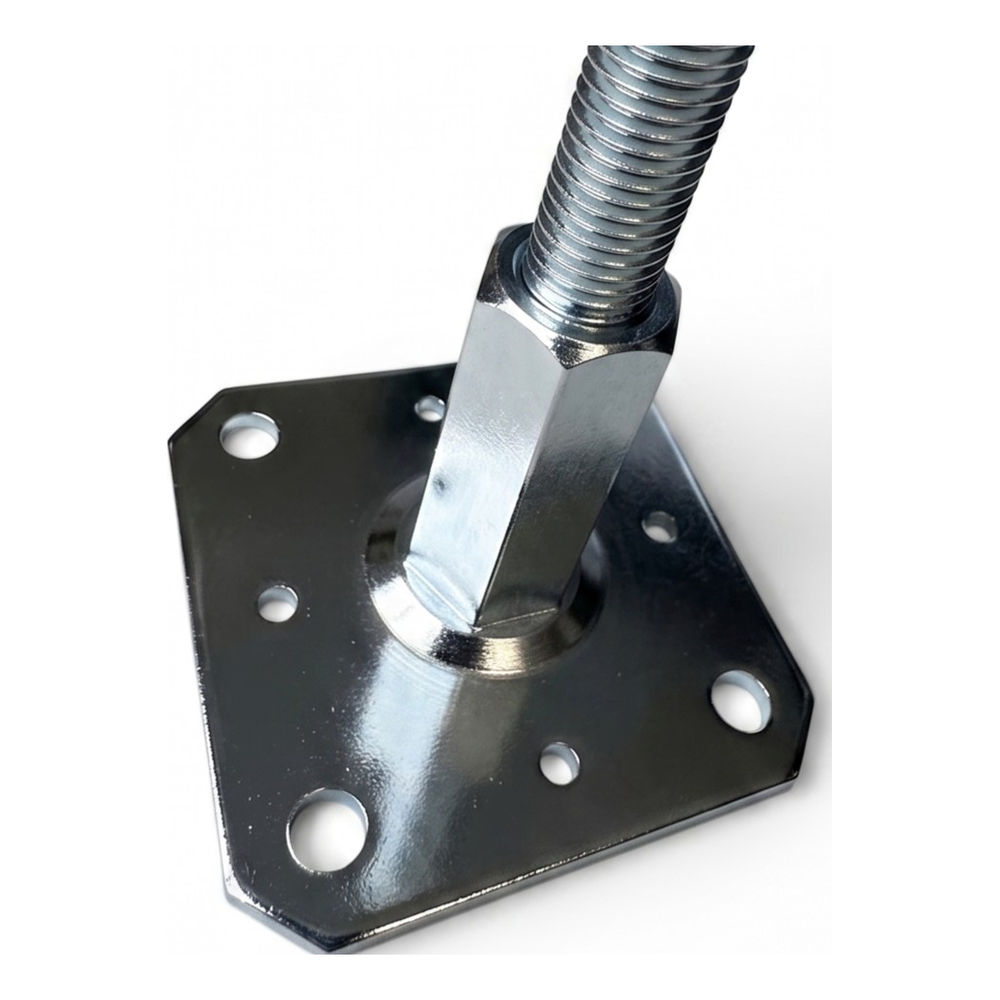

Pätka pozostáva zo základovej platne s montážnymi otvormi a zo závitovej tyče, ktorá sa zaskrutkuje do matice privarenej v strede platne. Vďaka tomu je možné po zaliatí tŕňa v základe voľne nastavovať výšku osadenia stĺpa, vyrovnať nerovnosti podkladu a zabezpečiť dokonalú rovinu celej konštrukcie.

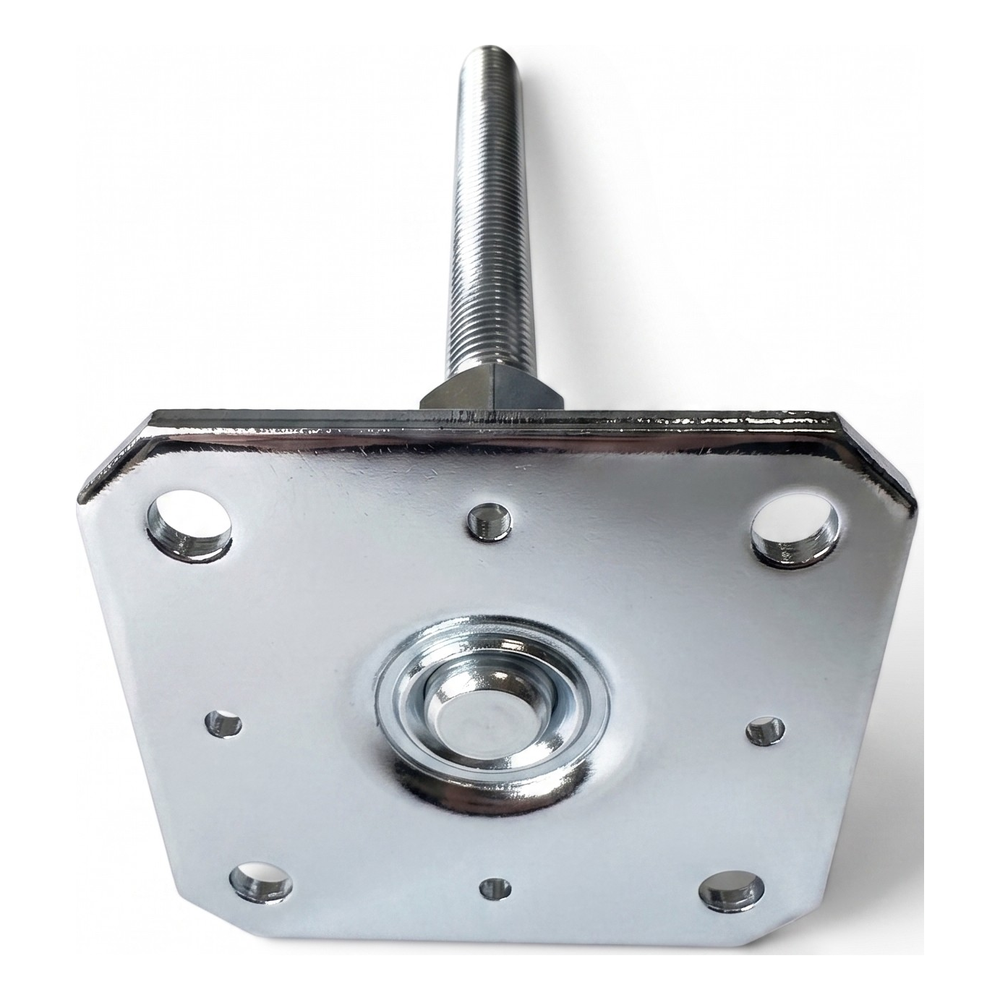

Pätka je vyrobená z pozinkovanej ocele v striebornej farbe a zaručuje dlhodobú ochranu proti korózii — vo vonkajšom prostredí aj v prostrediach so zvýšenou vlhkosťou. Hrubý plech základne zaručuje vysokú tuhosť a stabilný prenos zvislých zaťažení na základ. Otvory v platni umožňujú dodatočné mechanické upevnenie stĺpa k pätke pomocou skrutiek alebo skrutkových spojov, čo zvyšuje odolnosť spoja voči vytrhávacím a bočným silám.
Konštrukčné vlastnosti
- Plynulé nastavenie výšky stĺpa po zabetónovaní tŕňa
- Montážne otvory v platni na upevnenie stĺpa skrutkami
- Tuhá základňa odolná voči deformáciám pod zaťažením
- Pozinkovaný povrch zabezpečujúci trvalú protikoróznu ochranu

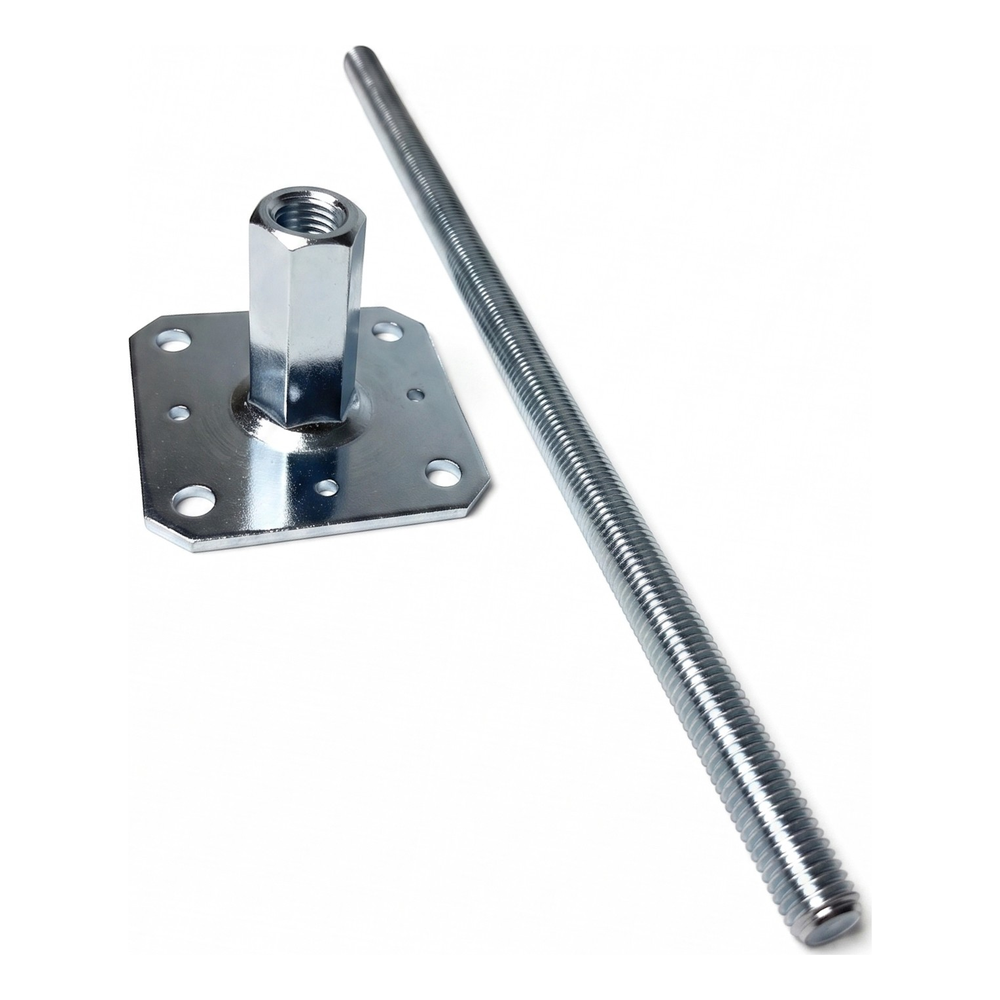

- Dvojdielna konštrukcia — závitová tyč zaskrutkovaná do matice na platni
- Vyrovnanie nerovností podkladu vďaka presnému závitovému nastaveniu
- Predaj po kusoch — objednáte presne toľko kusov, koľko projekt vyžaduje
Použitie
- Drevené stĺpy — pergoly, prístrešky, altánky, carporty a záhradné konštrukcie osadzované na základových pätkách
- Oplotenia — upevnenie plotových stĺpikov na prefabrikované alebo liate betónové pätky
- Oceľové konštrukcie — podopretie profilov a nosníkov na bodových základoch s možnosťou korekcie úrovne
- Zastrešenia a terasy — nosné stĺpy zastrešení terás a garážových prístreškov vyžadujúce presné vyrovnanie do vodorovnej polohy
- Fotovoltické konštrukcie — nosné stĺpy pozemných konštrukcií pre PV panely, kde je potrebné nastavenie po zabetónovaní kotiev
Pätka sa predáva ako komplet (platňa s maticou + závitová tyč), pripravená na okamžitú montáž. Stačí osadiť závitový tŕň do mokrého betónu a po zatvrdnutí hmoty naskrutkovať platňu na požadovanú výšku a upevniť stĺp. Výrobok je určený pre profesionálne montážne tímy, ktoré očakávajú opakovateľnú kvalitu spracovania a spoľahlivé spojenie so základom.
Technické údaje
| Typ spájača | Nastaviteľná pätka stĺpika |
| Typ závitu | M20 |
| Hrúbka plechu [mm] | 4 |
| Materiál | Oceľ |
