Kotevná skrutka v tvare L (ohnutý skrutkový spojovací prvok) M16×500 mm – pozinkovaná
produkt nedostupný
pridať do zoznamu želaní
Popis
Kotevná skrutka v tvare L (ohnutý skrutkový spojovací prvok) M16×500 mm – pozinkovaná

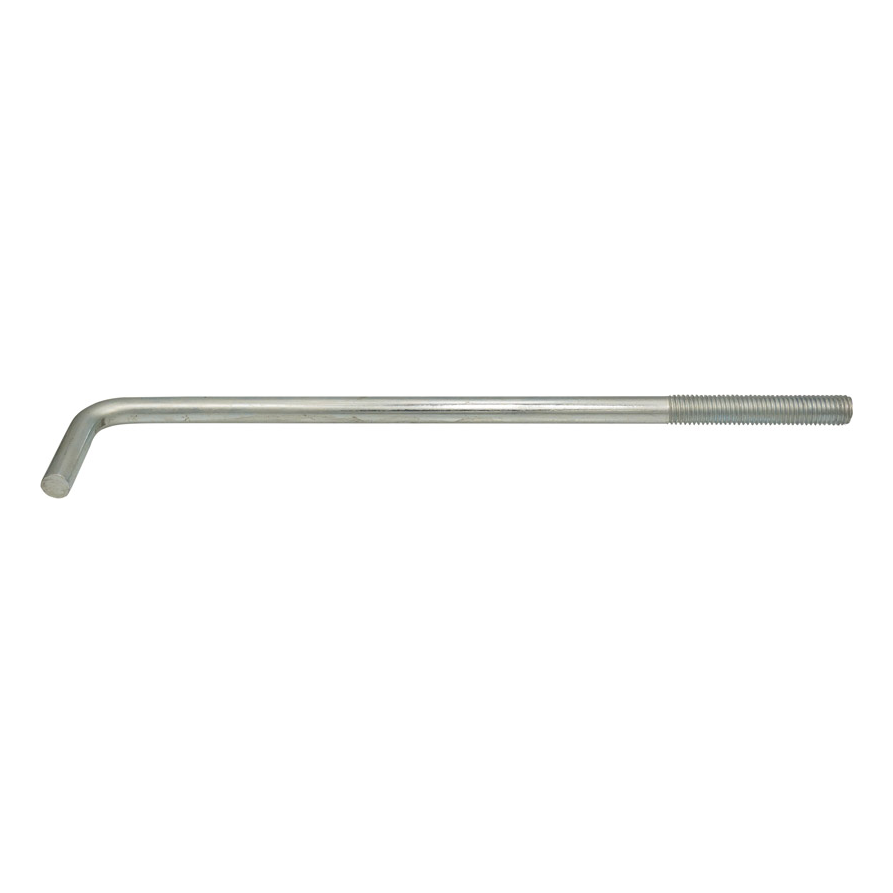

Ohnutý skrutkový spojovací prvok v tvare L (kotevná skrutka na pomúrnice) so závitom M16 a dĺžkou 500 mm. Oceľový kotviaci prvok s pozinkovaným povrchom, určený na trvalé zakotvenie pomúrnice v železobetónovom venci alebo v stene. Ohnutý dolný koniec v tvare písmena L zaisťuje po zabetónovaní spoľahlivé zaistenie v betóne a závit na hornom konci umožňuje pritiahnuť pomúrnicu maticou s podložkou.
Použitie
Kotevné skrutky v tvare L sa bežne používajú v stavebníctve na upevnenie drevených pomúrnic k železobetónovému venci. Dolná, ohnutá časť tyče sa zaleje do betónu venca a závitový čap vyčnieva nad povrch betónu. Po nasadení pomúrnice na čap a pritiahnutí maticou s podložkou vznikne trvalé spojenie strešnej konštrukcie s vencom. Tento prvok sa využíva aj pri kotvení stĺpov, rámov a oceľových konštrukcií v betónových základoch.
Zloženie súpravy

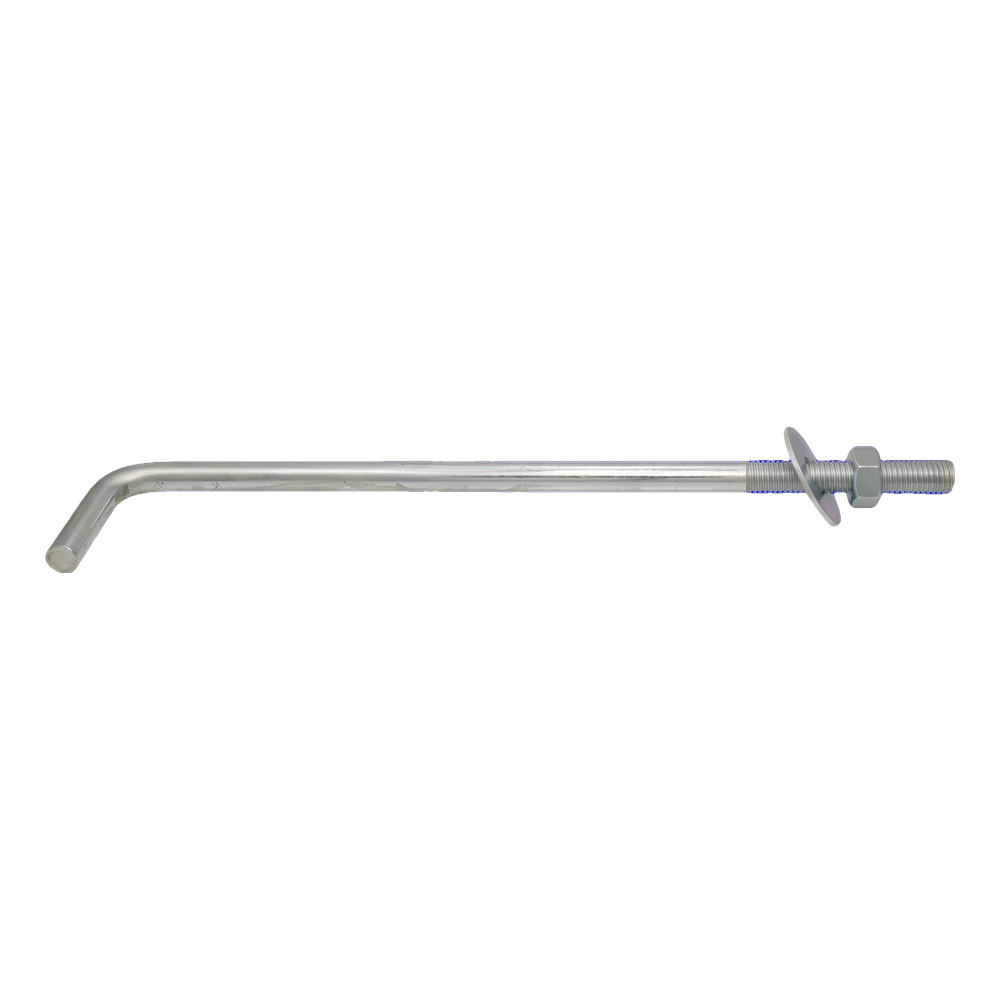

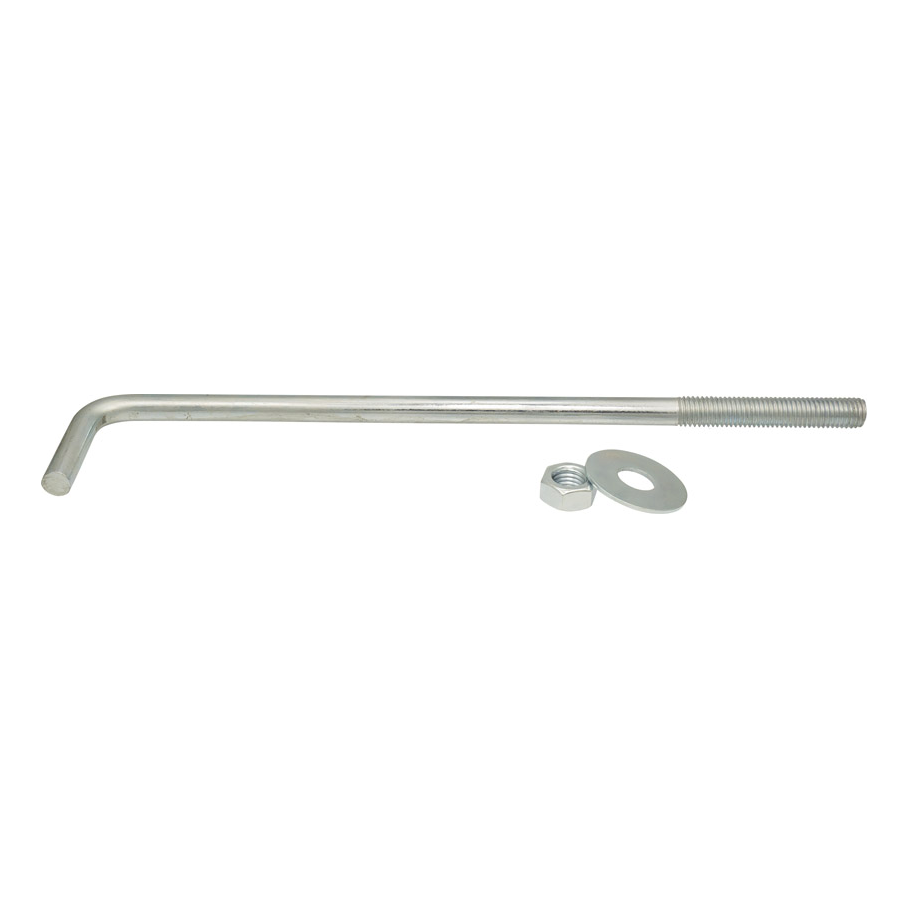

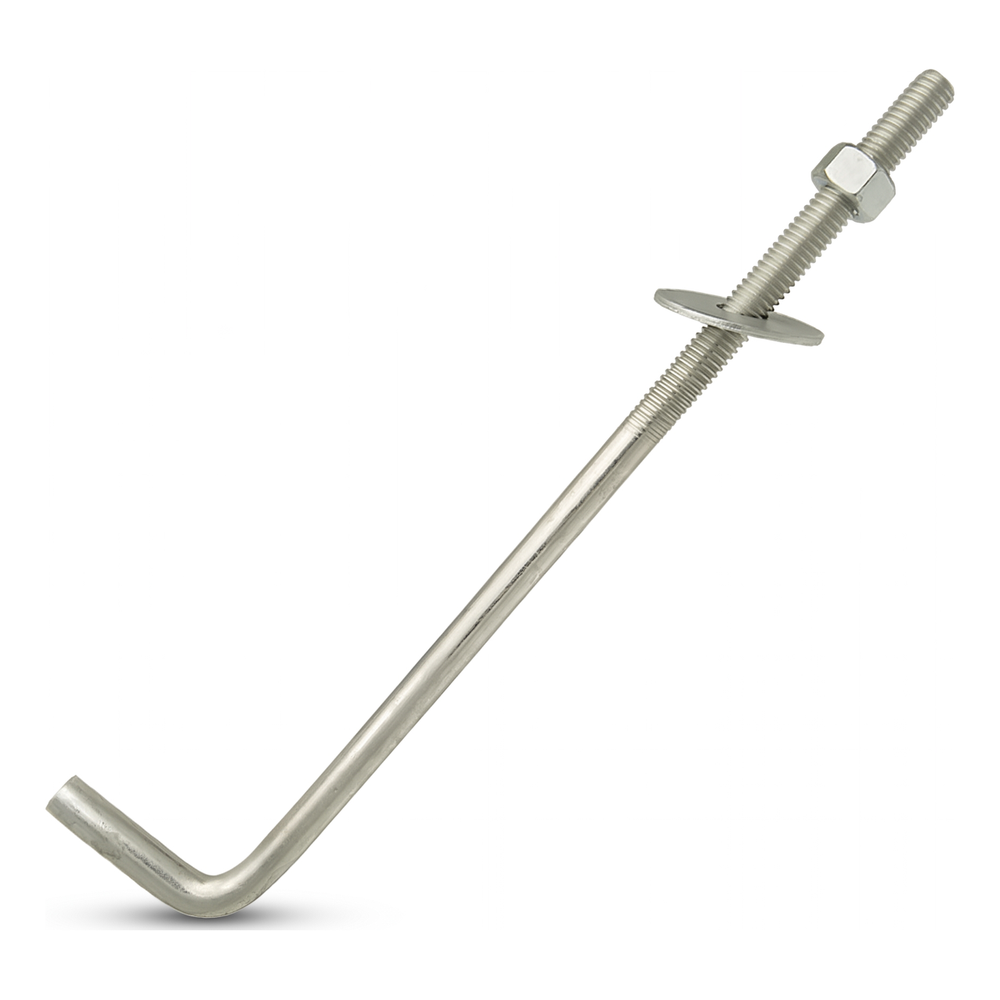

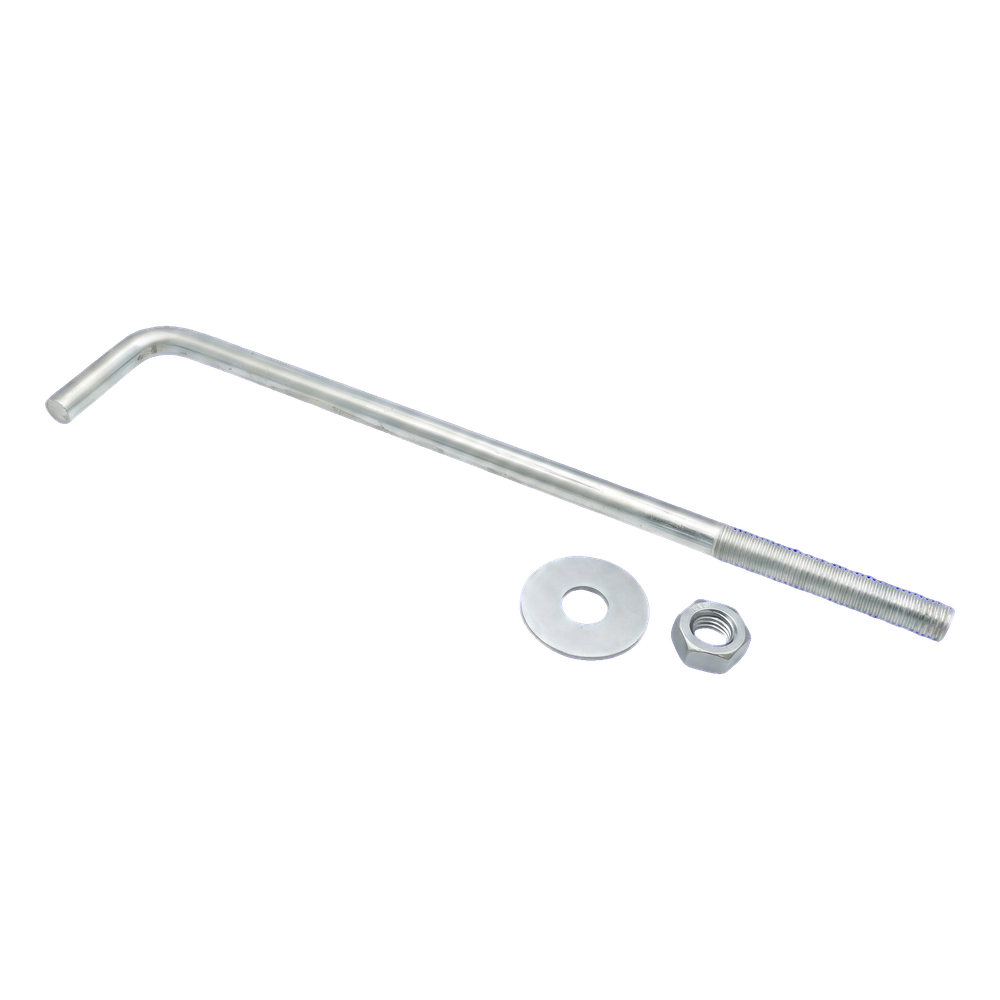

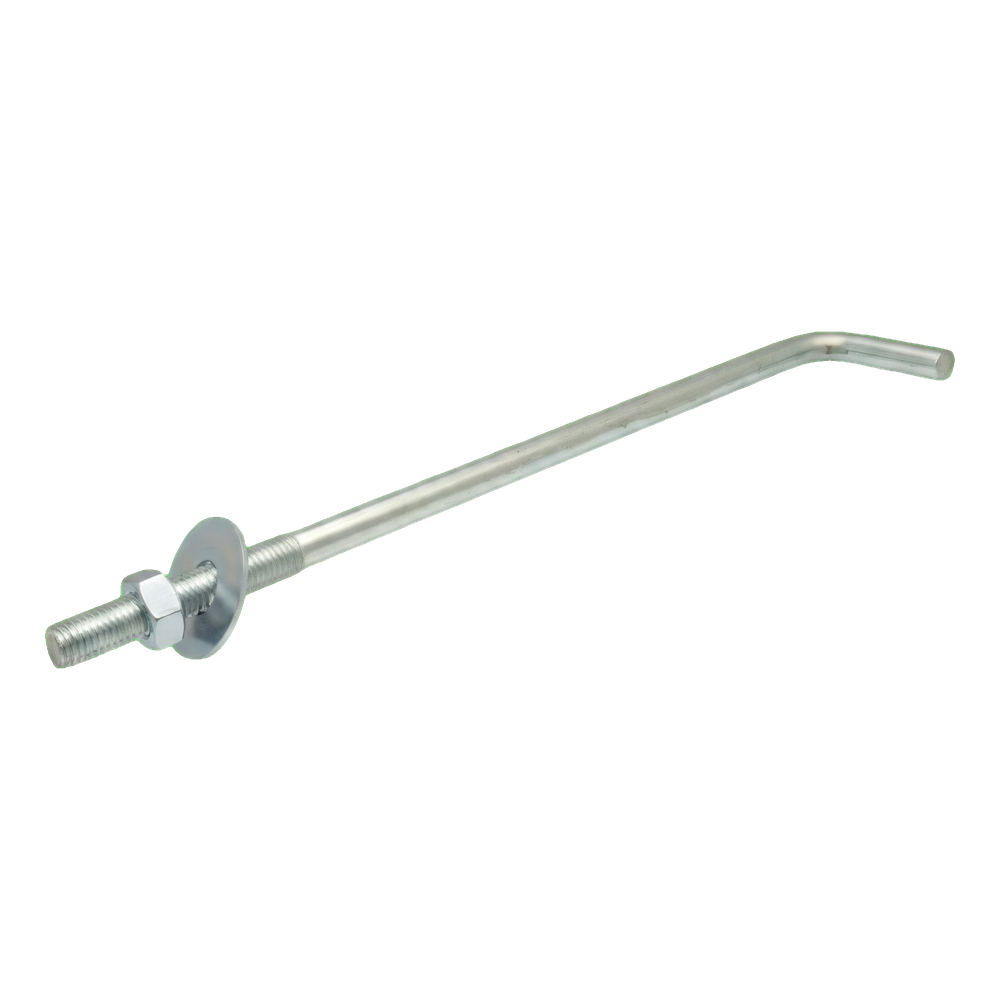

Kotevná skrutka sa dodáva s maticou M16 a podložkou, ktoré sú viditeľné na fotografiách produktu. Pozinkovaná vrstva chráni prvok pred koróziou počas skladovania aj po zabudovaní do konštrukcie. Závit M16 je obľúbená veľkosť, kompatibilná s bežne dostupnými maticami a podložkami v metrickom štandarde.
Konštrukcia a rozmery

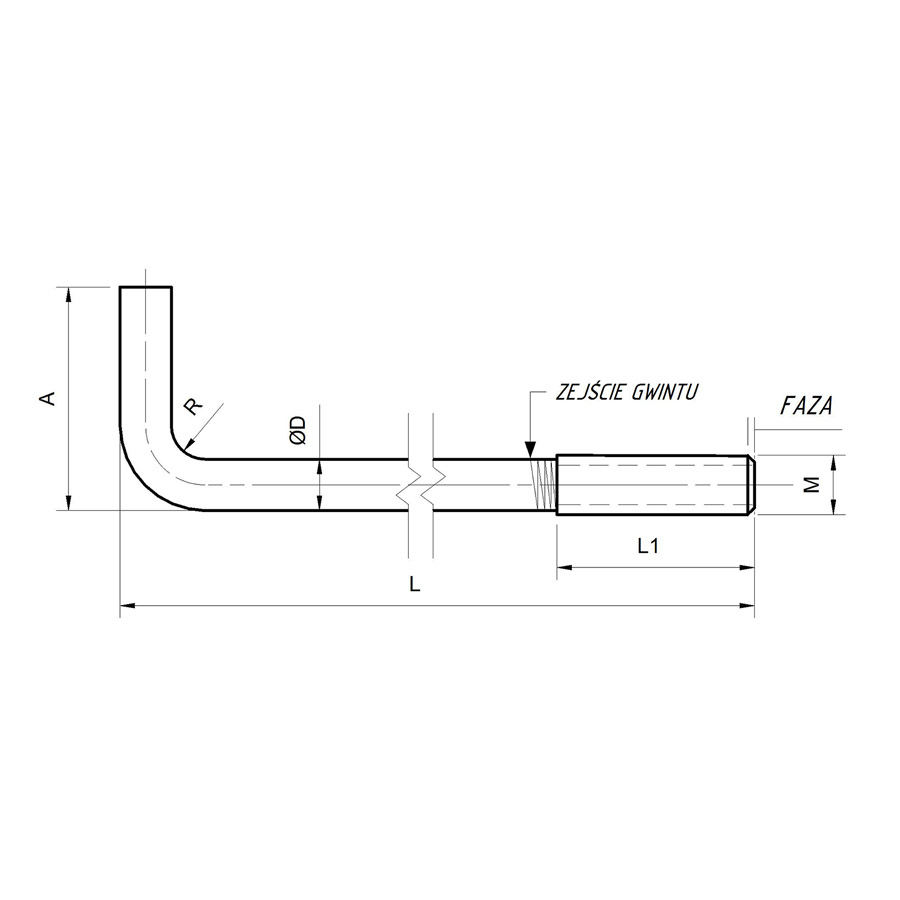

Technický výkres zobrazuje charakteristické rozmery kotevnej skrutky v tvare L: L — celková dĺžka čapu, A — dĺžka ohnutého ramena, R — polomer ohybu, ØD — priemer čapu, L1 — dĺžka zavitovanej časti a M — veľkosť metrického závitu. Ohyb v tvare písmena L so skosením na konci čapu uľahčuje osadenie kotvy do debnenia pred zabetónovaním.
Technické údaje
| Typ závitu | M16 |
| Dĺžka [mm] | 500 |
| Povrchová úprava | Pozinkovaná |
| Materiál | Oceľ |
