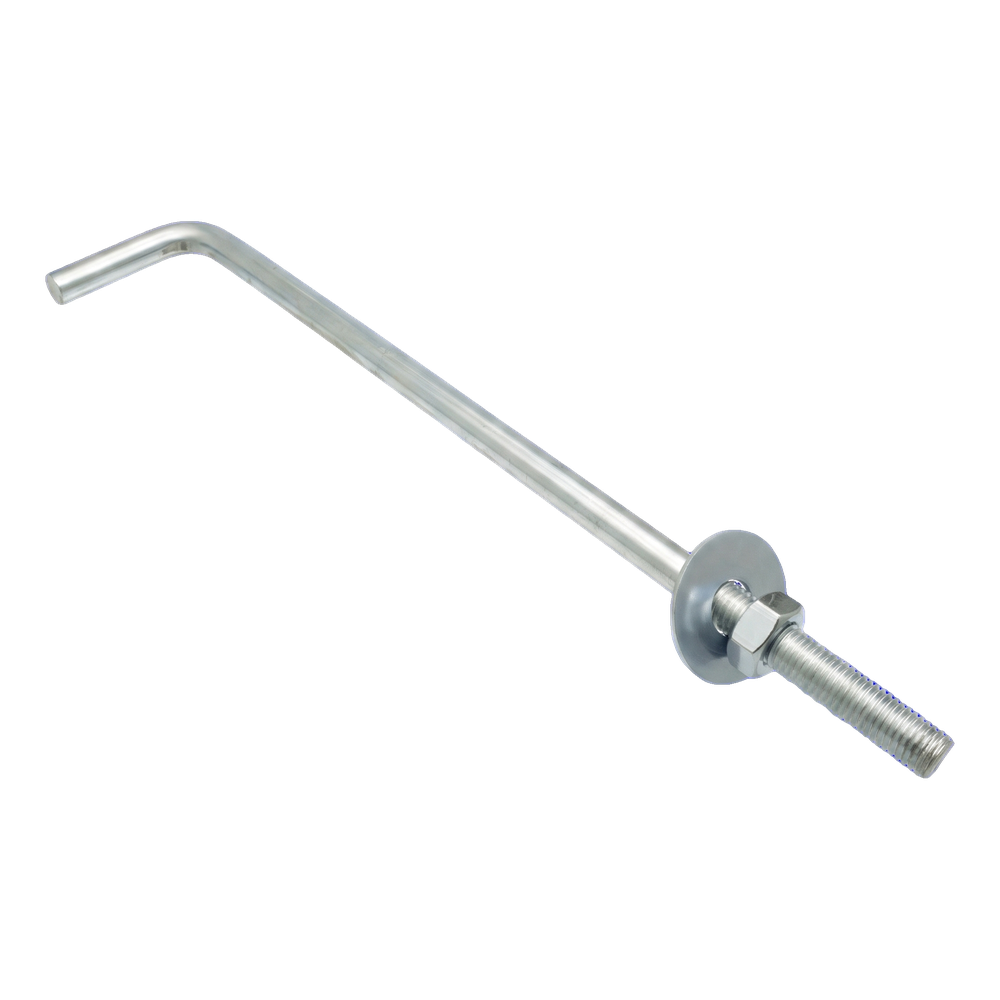

Kotevná skrutka v tvare L (ohnutá skrutková spojka) M16×400 mm – pozinkovaná
produkt nedostupný
pridať do zoznamu želaní
Popis

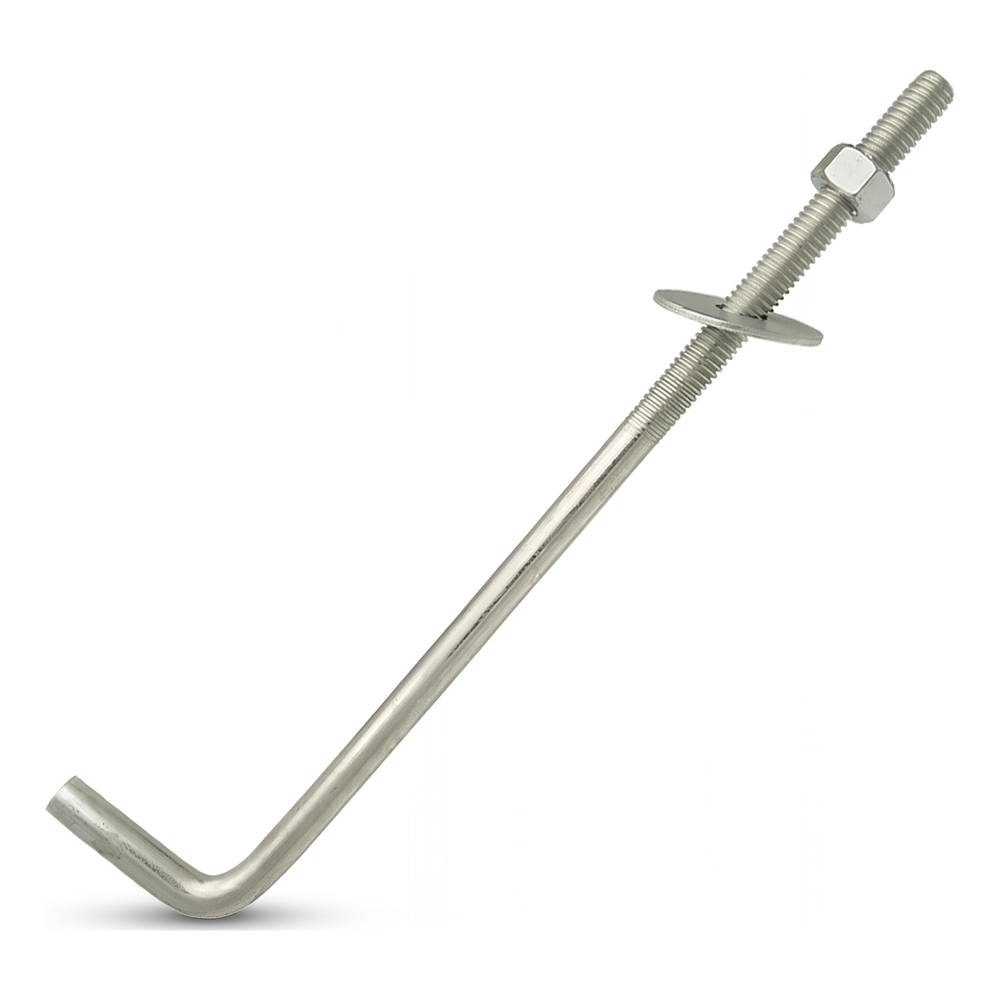

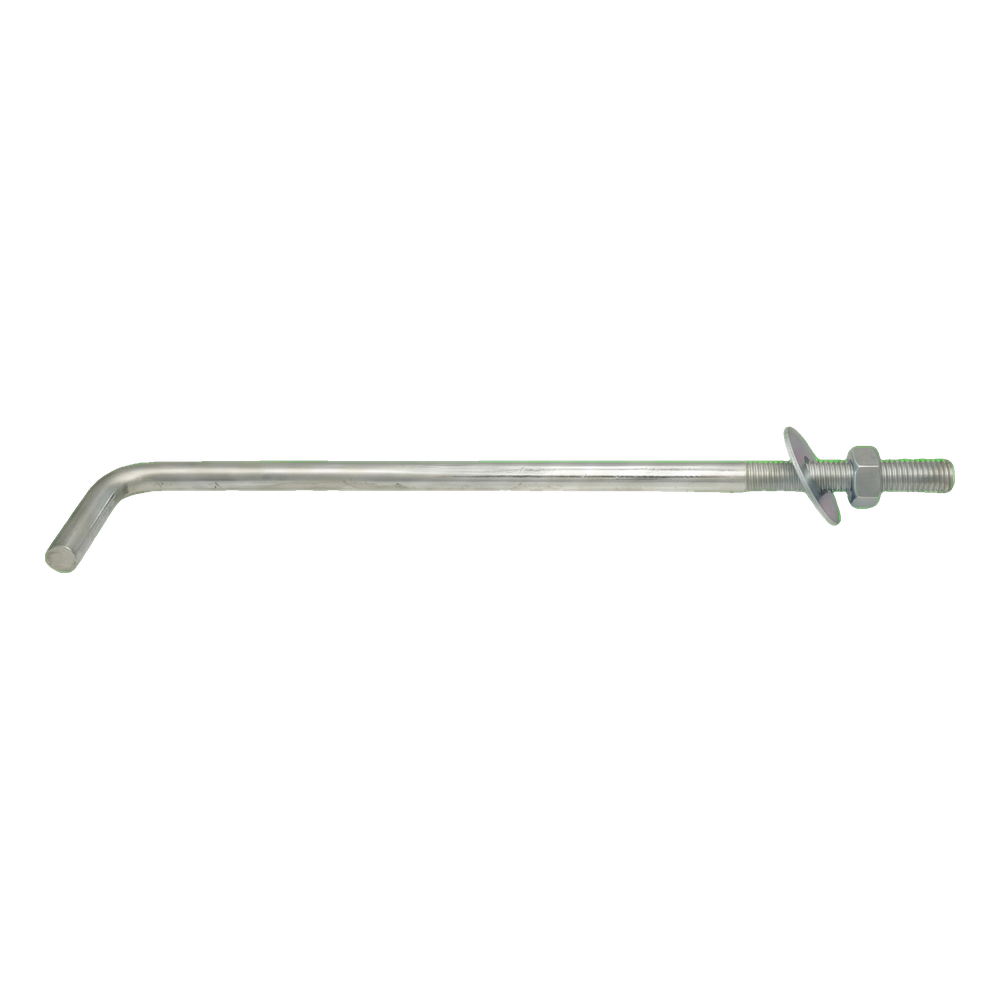

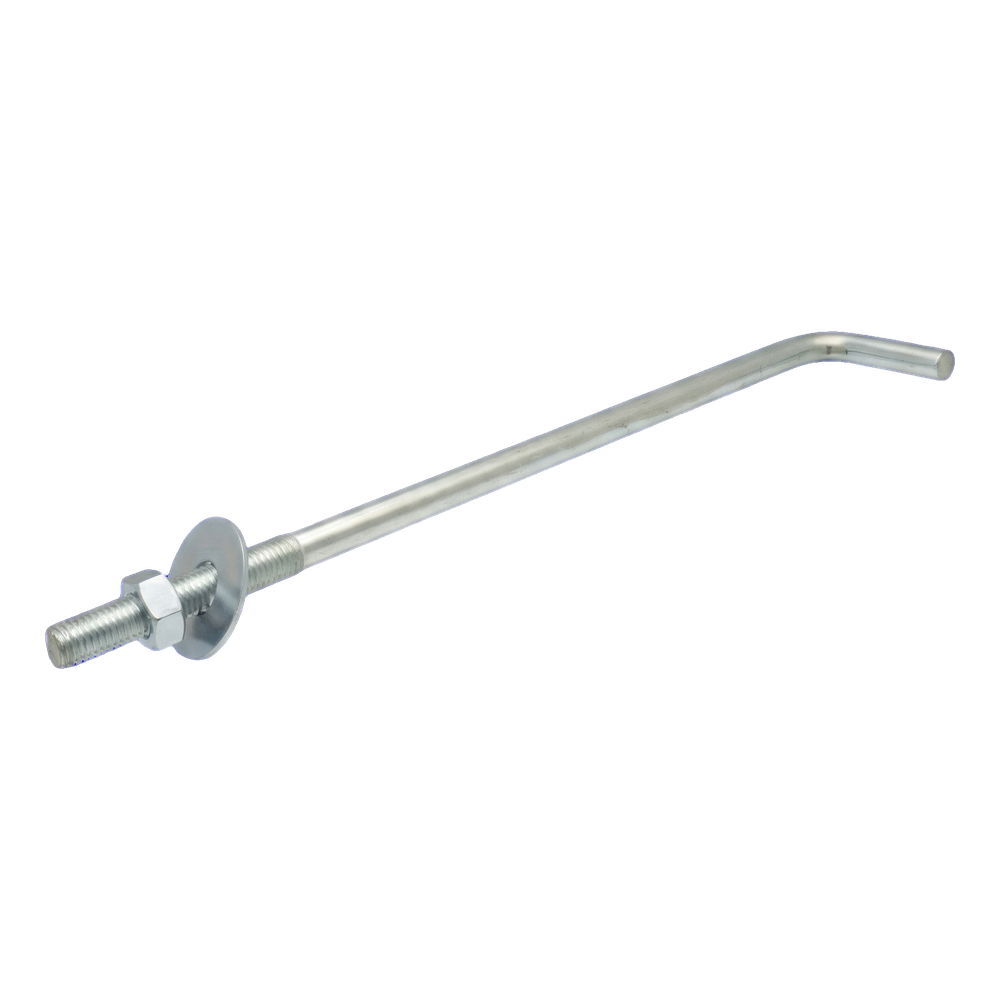

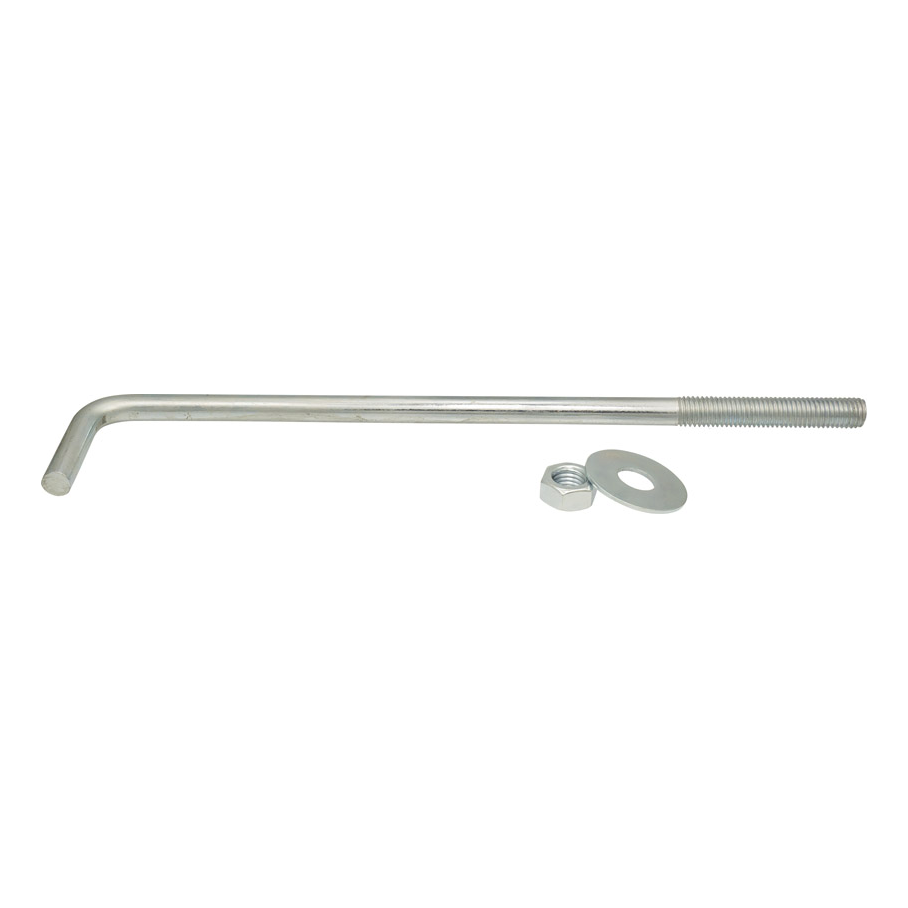

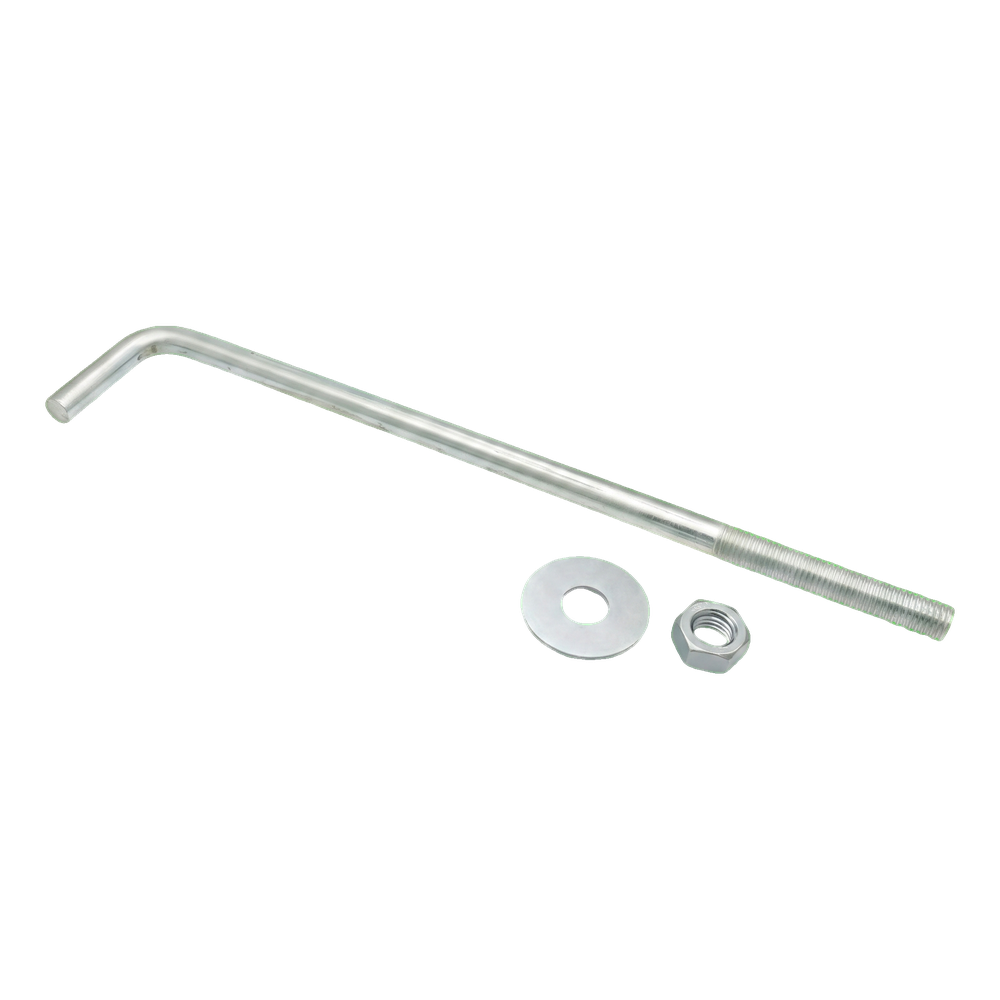

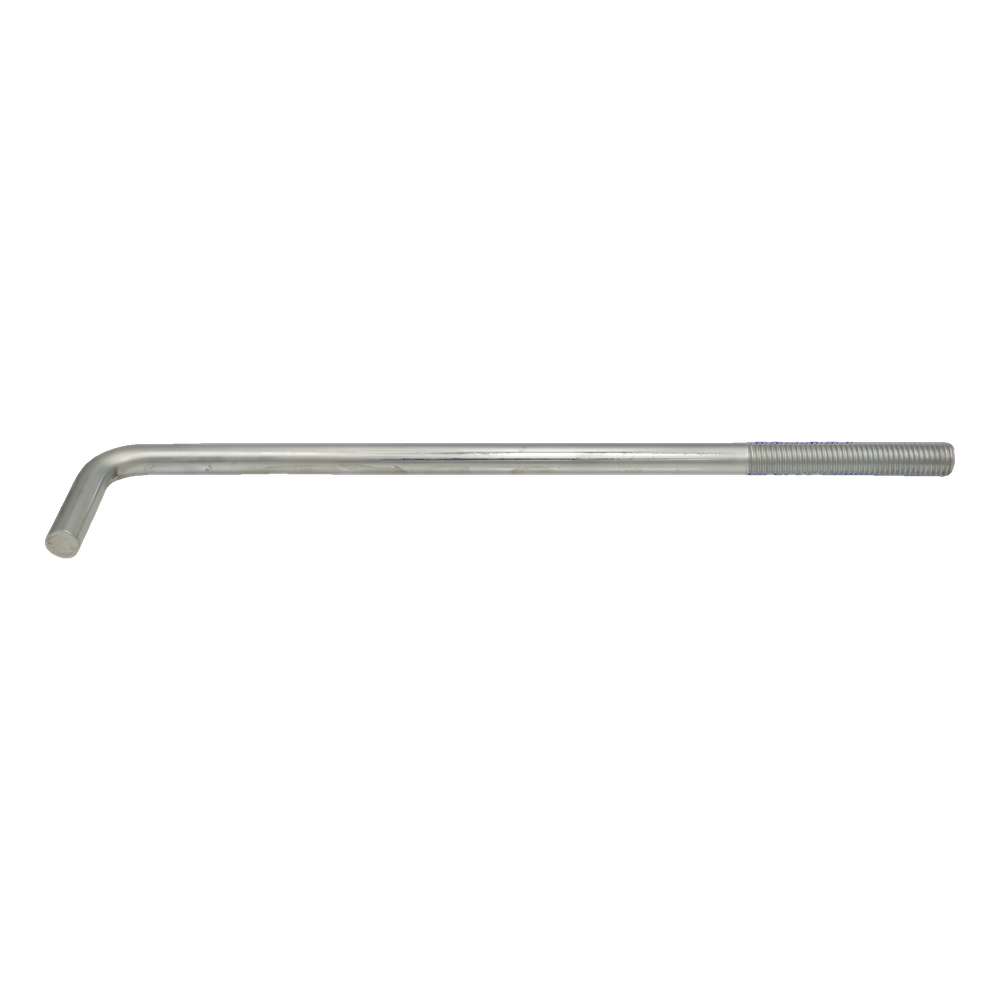

Kotevná skrutka v tvare L (ohnutá skrutková spojka) M16×400 mm – pozinkovaná
Kotevná skrutka v tvare L (ohnutá skrutková spojka, tzv. fajková skrutka) so závitom M16 a dĺžkou 400 mm. Prvok je určený na trvalé kotvenie drevených pomúrnic v železobetónovom venci – ide o jedno zo základných spojení v konštrukcii krovu. Povrchová úprava pozinkovaním chráni oceľ pred koróziou, čo je dôležité v oblasti styku betónu s drevom, kde sa môže zhromažďovať vlhkosť.
Použitie
Kotevná skrutka v tvare L sa zalieva do betónového venca v štádiu armovania – ohnutá časť (hák) sa kotví v betóne a závitový čap vyčnieva nad veniec. Po uložení pomúrnice na veniec sa drevo pritiahne maticou s podložkou k povrchu betónu. Toto riešenie zaisťuje pevné mechanické spojenie konštrukcie strechy s murivom budovy a bežne sa používa pri výstavbe rodinných domov a hospodárskych objektov.
Konštrukcia spojky v tvare písmena L s výrazným ohybom zaručuje účinné votknutie v hmote betónu. Použitý závit zaisťuje primeranú nosnosť spojenia, zodpovedajúcu zaťaženiam vyskytujúcim sa v typických krovoch.
Konštrukcia spojky

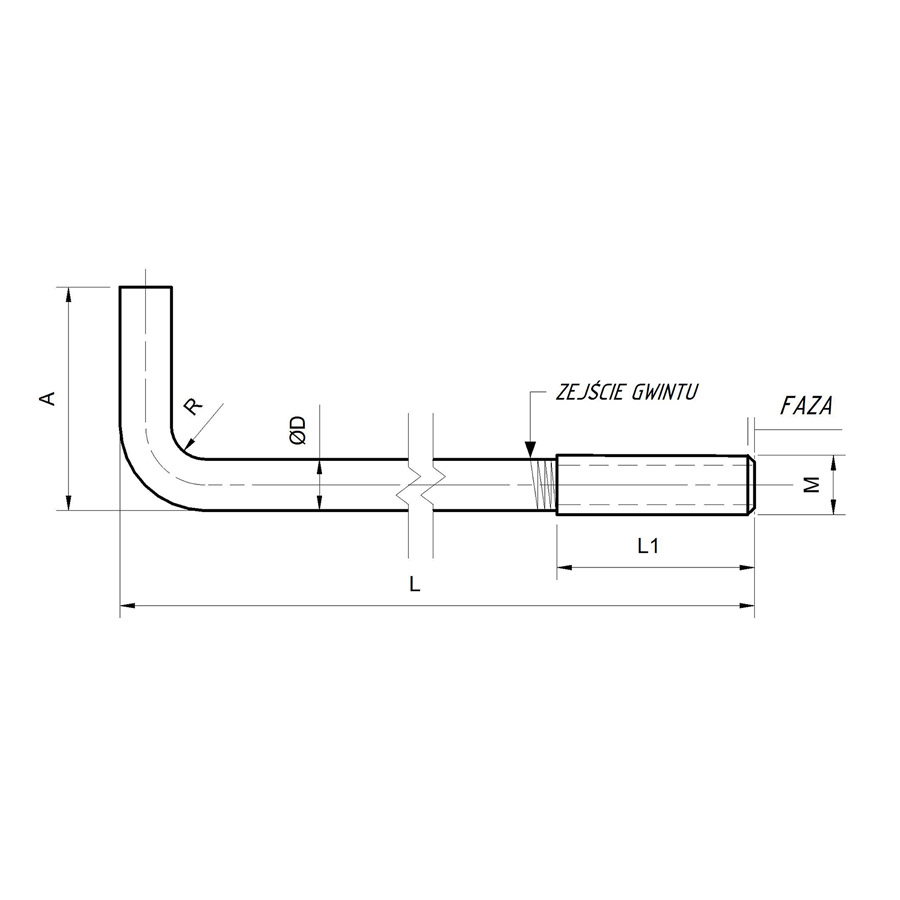

Kotevná skrutka pozostáva z oceľovej tyče kruhového prierezu, na jednom konci ohnutej v pravom uhle (zalievací hák označený rozmerom A) a na druhom konci zakončenej metrickým závitom. Závitová časť (L1) umožňuje reguláciu pritlačenia pomúrnice. Technický výkres znázorňuje kľúčové rozmery: celkovú dĺžku L, priemer čapu ØD, polomer ohybu R a skosenie na konci závitu, ktoré uľahčuje naskrutkovanie matice.
Technické údaje
| Typ závitu | M16 |
| Dĺžka [mm] | 400 |
| Povrchová úprava | Pozinkovaná |
| Materiál | Oceľ |
