Kotevná skrutka v tvare L (ohnutá skrutková spojka) M16 × 350 mm, čierna
produkt nedostupný
pridať do zoznamu želaní
Popis
Skrutkový spoj ohnutý typ L (kotva pre pozemnice) M16 × 350 mm, čierny
Kotva pre pozemnice typ L (ohnutá hákovitá skrutka) so závitom M16 a dĺžkou 350 mm v čiernom prevedení, bez ochranného povlaku. Spojovací prvok je určený na trvalé kotvenie pozemníc a drevených prvkov strešnej konštrukcie v betónových stropoch a železobetónových vencoch. Ohnutý koniec v tvare písmena L zaisťuje pevné zakotvenie v betóne a závitový driek umožňuje presné nastavenie prítlaku pozemnice pomocou matice a podložky.
Použitie
- Kotvenie pozemníc v železobetónových vencoch a betónových stropoch
- Upevnenie drevených prvkov strešnej konštrukcie
- Spájanie drevených konštrukcií s betónovým podkladom
- Montáž podvalov a podkladov pod krovy
Kotva sa zaleje betónom počas betonáže venca – ohnutý koniec v tvare písmena L sa trvalo zakotví v betónovej hmote. Po stvrdnutí betónu vyčnieva závitový driek zvislo nad povrch venca, čo umožňuje nasadenie pozemnice, podložky a prítlačnej matice. Takéto riešenie umožňuje nastavenie prítlaku aj po osadení drevenej súčasti.
Konštrukcia spojovacieho prvku

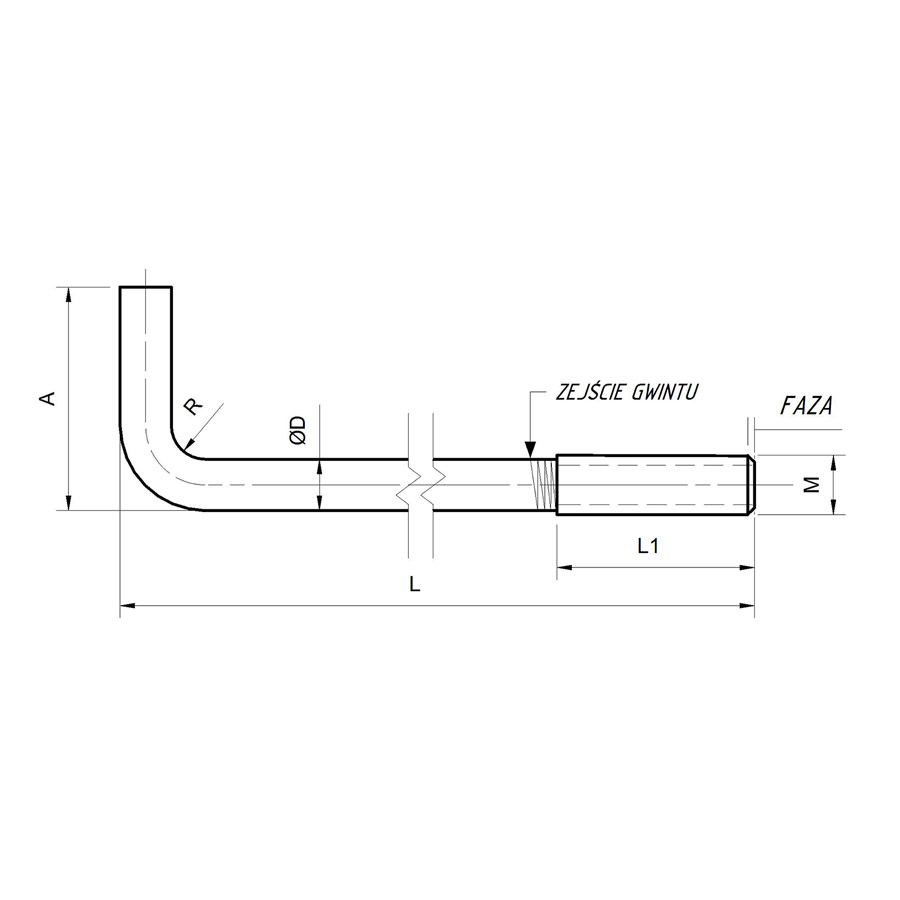

Technický výkres znázorňuje konštrukciu kotvy s označením kľúčových rozmerov: L — celková dĺžka drieku, A — dĺžka ohnutého ramena, ØD — priemer tyče, M — závit, L1 — dĺžka závitovej časti, R — polomer ohybu. Driek je zakončený skosením, ktoré uľahčuje naskrutkovanie matice.

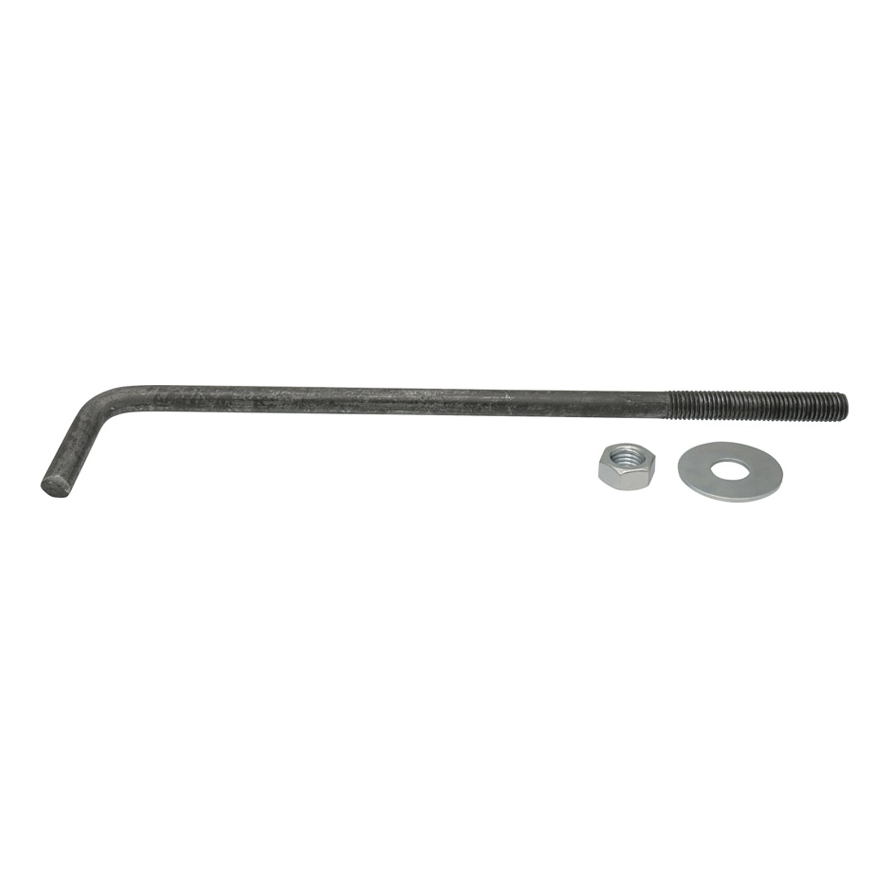

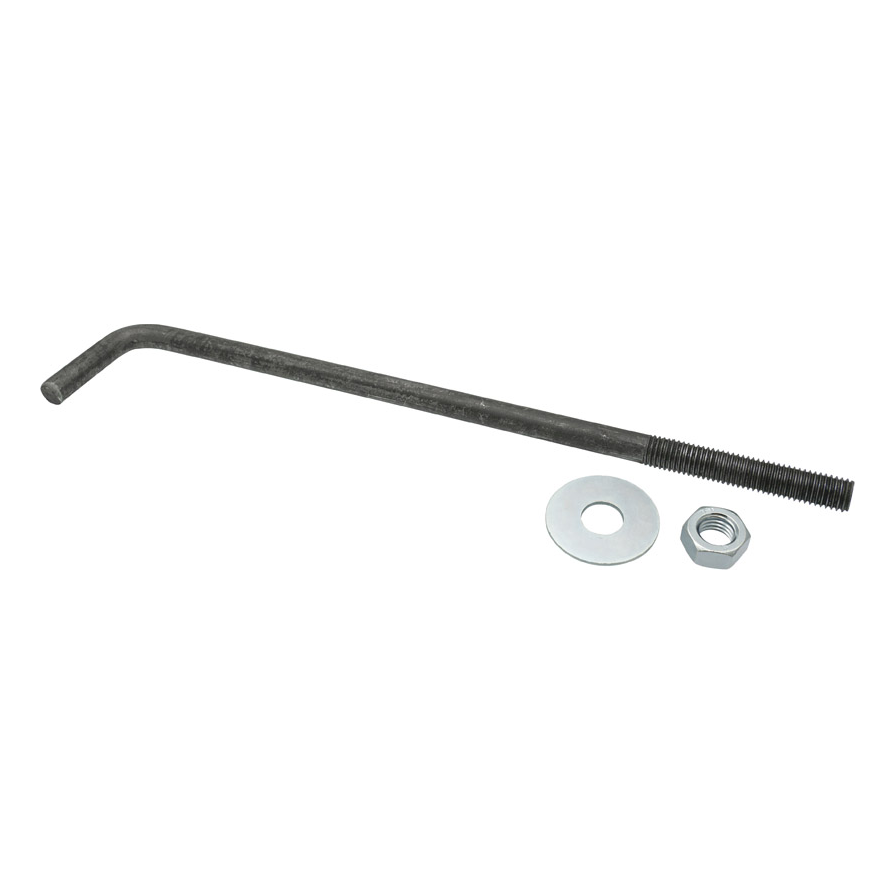

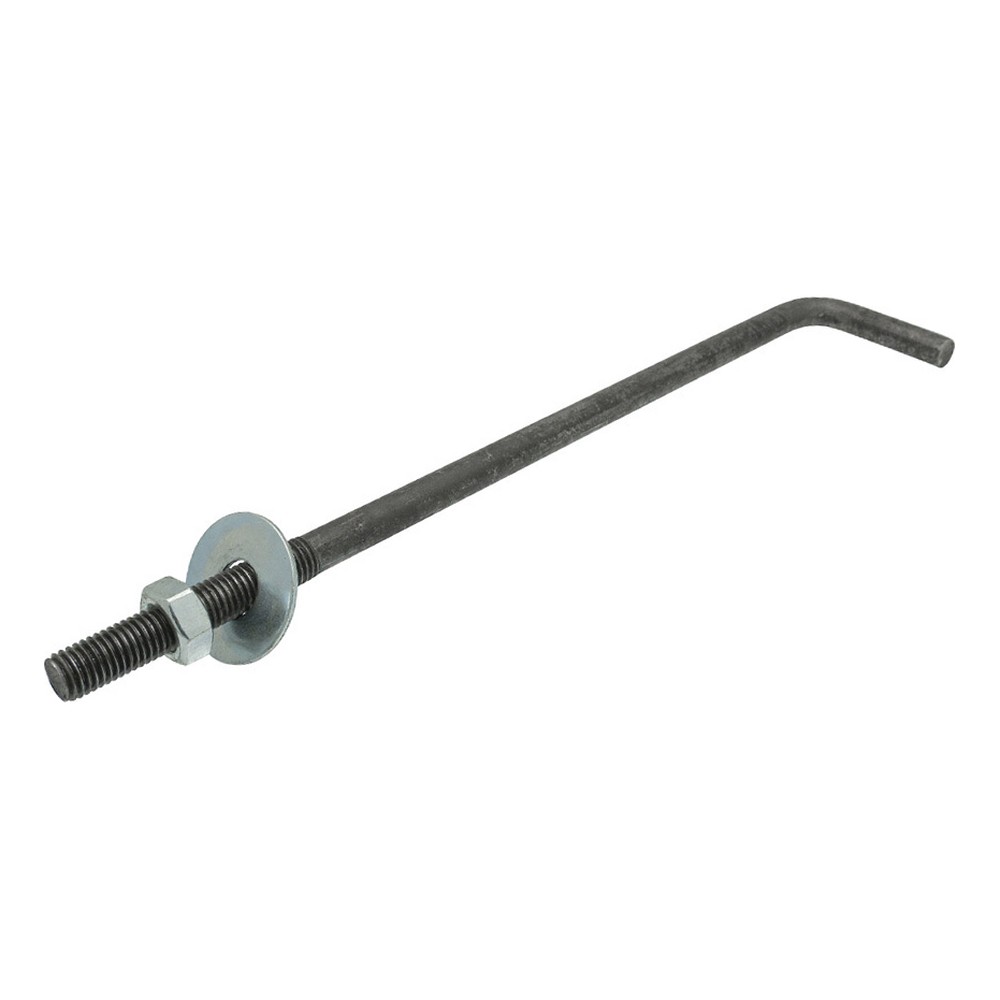

V súprave s kotvou sa dodáva šesťhranná matica a podložka, čo umožňuje okamžitú montáž bez nutnosti dokupovať ďalšie spojovacie prvky. Čierne prevedenie (bez povlaku) je určené na použitie tam, kde kotva pracuje v chránenom prostredí — zabetónovaná vo venci a zhora chránená pozemnicou.
Montáž a spôsob fungovania
Pri betonáži venca sa kotva umiestni zvislo do debnenia — ohnuté rameno je zapustené v betóne a tvorí mechanickú kotvu. Po stvrdnutí betónu sa na závitový driek nasunie pozemnica (cez vopred vyvŕtaný otvor) a následne sa pritlačí podložkou a maticou. Závit M16 zaisťuje vysokú prítlačnú silu, vhodnú aj pre ťažké krovy.
Technické údaje
| Typ závitu | M16 |
| Dĺžka [mm] | 350 |
| Povrchová úprava | Čierna oceľ (bez povrchovej úpravy) |
| Materiál | Oceľ |
