Kotevná skrutka v tvare L (ohnutá skrutková spojka) M16 × 300 mm, čierna
produkt nedostupný
pridať do zoznamu želaní
Popis
Ohnutá skrutková kotva typ L (kotva do pomúrnic) M16 × 300 mm, čierna
Kotva do pomúrnic typ L (fajková skrutka) so závitom M16 a dĺžkou 300 mm slúži na trvalé kotvenie pomúrnic v betónovom veneci. Ohnutý koniec tyče, zabetónovaný v strope alebo veneci, zaručuje spoľahlivé zakotvenie a závitový čap vyčnievajúci nad pomúrnicu umožňuje presné dotiahnutie dreva maticou s podložkou.
Výrobok sa dodáva v čiernom vyhotovení (bez protikoróznej povrchovej úpravy) — čo je štandardné riešenie, keď kotva pracuje v betóne a pod strešnou krytinou, kde nie je vystavená priamemu pôsobeniu atmosférickej vlhkosti. Každý kus je skompletizovaný s maticou a podložkou.
Použitie
- Kotvenie pomúrnic v železobetónových vencoch
- Upevnenie drevených podvalov strešných konštrukcií
- Spoje drevo–betón v tradičnom a drevostavebnom (skeletovom) stavebníctve
- Upevnenie stĺpov a rámov k betónovým základom
Konštrukcia a zloženie súpravy

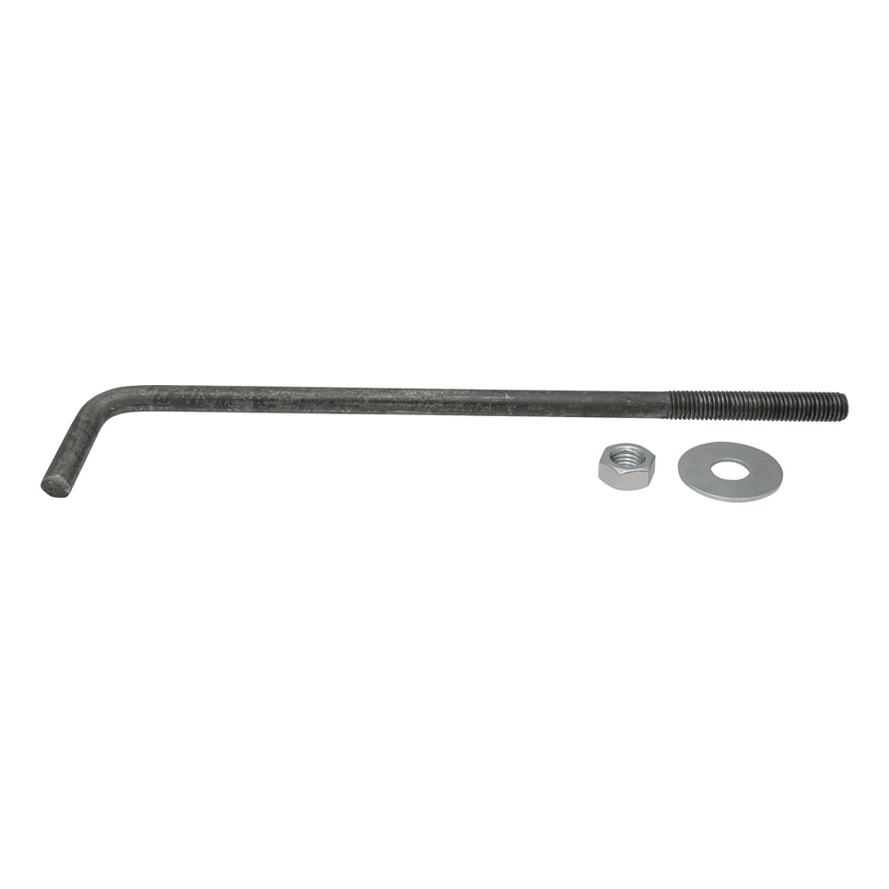

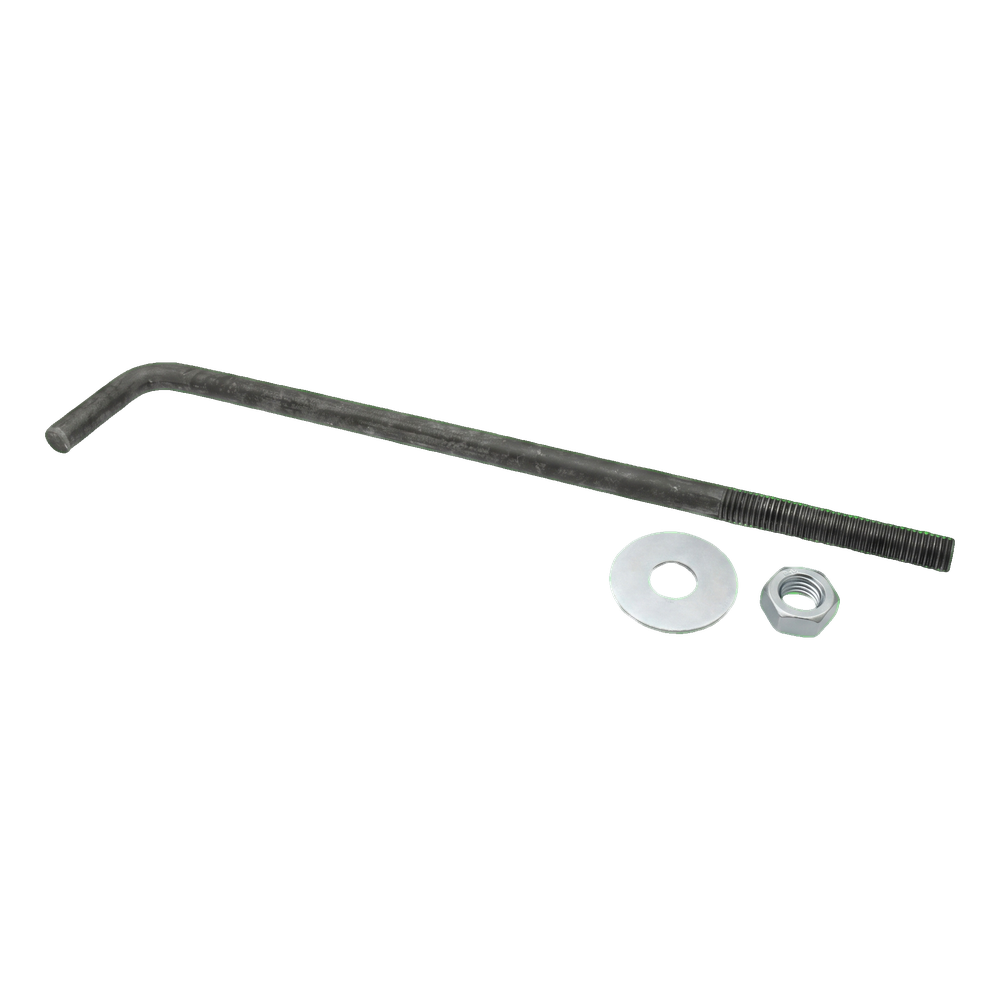

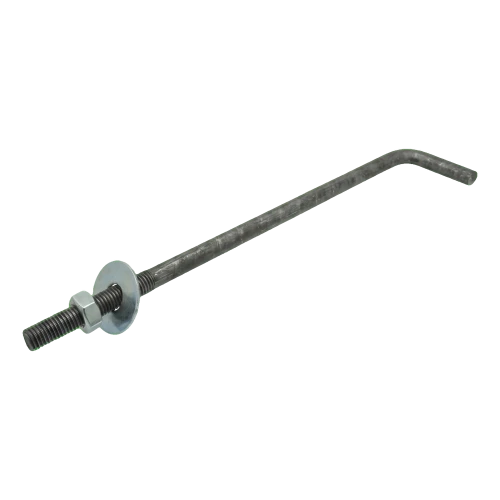

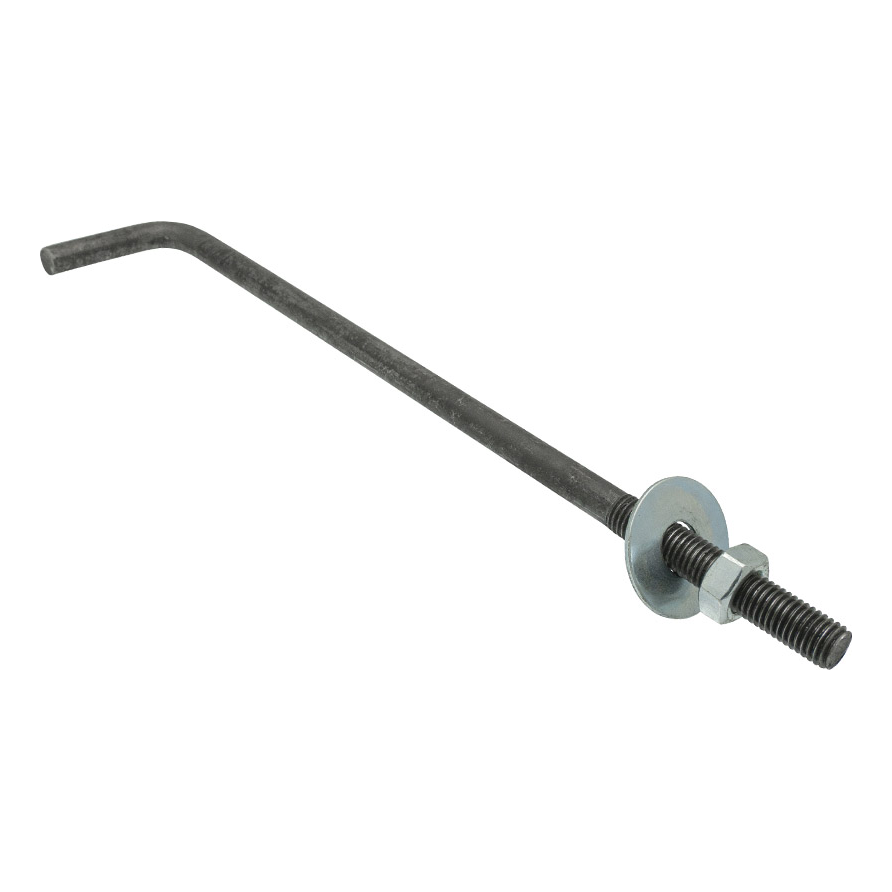

Kotva je vyrobená z oceľovej tyče ohnutej v pravom uhle, čím vzniká charakteristický tvar písmena L (tzv. fajková skrutka). Priama časť je zakončená závitom M16, na ktorý sa naskrutkuje šesťhranná matica s plochou podložkou — oba prvky sú súčasťou súpravy. Ohnutý koniec kotvy sa zabetónuje vo veneci alebo v základe, čo zaručuje trvalé a nerozoberateľné spojenie s betónovou konštrukciou.

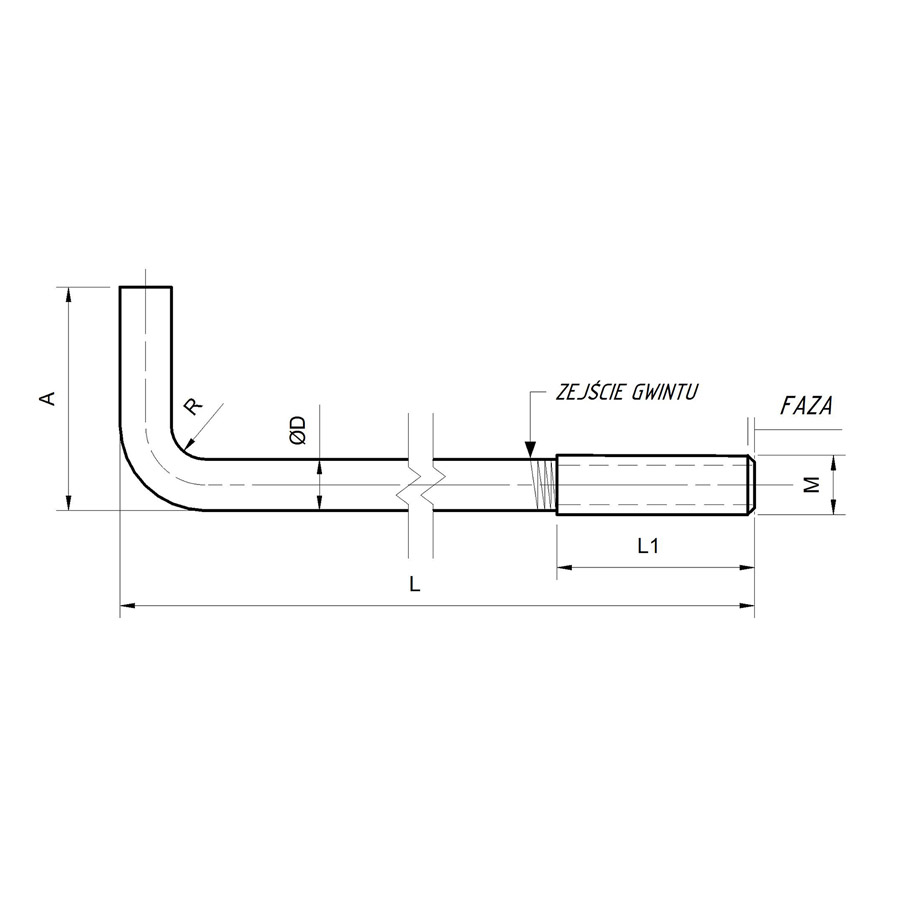

Rozmerový výkres zobrazuje kľúčové rozmery kotvy: celkovú dĺžku L, dĺžku závitu L1, výšku ohybu A, polomer ohybu R, priemer čapu ØD a závit M. Vďaka štandardnému závitu M16 kotva spolupracuje so bežne dostupnými metrickými maticami a podložkami.
Technické údaje
| Typ závitu | M16 |
| Dĺžka [mm] | 300 |
| Povrchová úprava | Čierna oceľ (bez povrchovej úpravy) |
| Materiál | Oceľ |
