Kotevná skrutka v tvare L (ohnutá skrutka) M14 × 450 mm, čierna
produkt nedostupný
pridať do zoznamu želaní
Popis
Skrutkový spojovací prvok ohnutý typ L (kotva pre pomúrnice) M14 × 450 mm, čierny
Kotva pre pomúrnice typ L (háková skrutka) – oceľový ohnutý spojovací prvok so závitom M14 a dĺžkou 450 mm, určený na trvalé kotvenie pomúrnic v betónovom venci. Vyhotovenie v čiernom prevedení (bez ochranného povlaku), dodávané so šesťhrannou maticou a okrúhlou podložkou.
Použitie
Kotva typu L slúži na mechanické spojenie drevenej pomúrnice s betónovým stropným alebo základovým vencom. Ohnutý koniec tyče sa zaleje betónom pri betonáži venca, závitová časť prechádza cez pomúrnicu a je dotiahnutá maticou s podložkou. Riešenie bežne používané pri rodinných domoch, hospodárskych stavbách a pri nosných konštrukciách striech, vrátane fotovoltických inštalácií montovaných na krovu.
Konštrukcia a rozmery

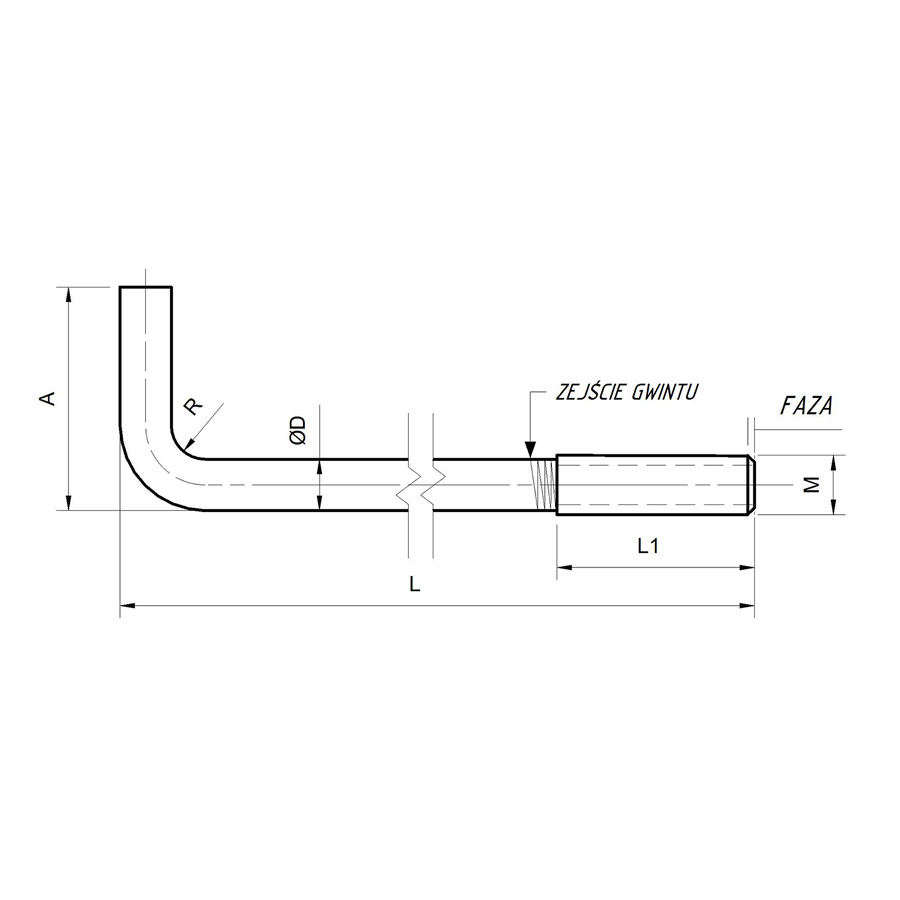

Spojovací prvok má tvar písmena L – rovná oceľová tyč s ohybom v pravom uhle na jednom konci (kotvenie v betóne) a metrickým závitom M14 na druhom konci (upevnenie pomúrnice). Technický výkres zobrazuje rozmerové označenia: L – celková dĺžka, L1 – dĺžka závitovej časti, A – dĺžka ohnutého ramena, ØD – priemer tyče, M – priemer závitu, R – polomer ohybu. Skosenie na konci závitu uľahčuje naskrutkovanie matice.
Súčasti súpravy

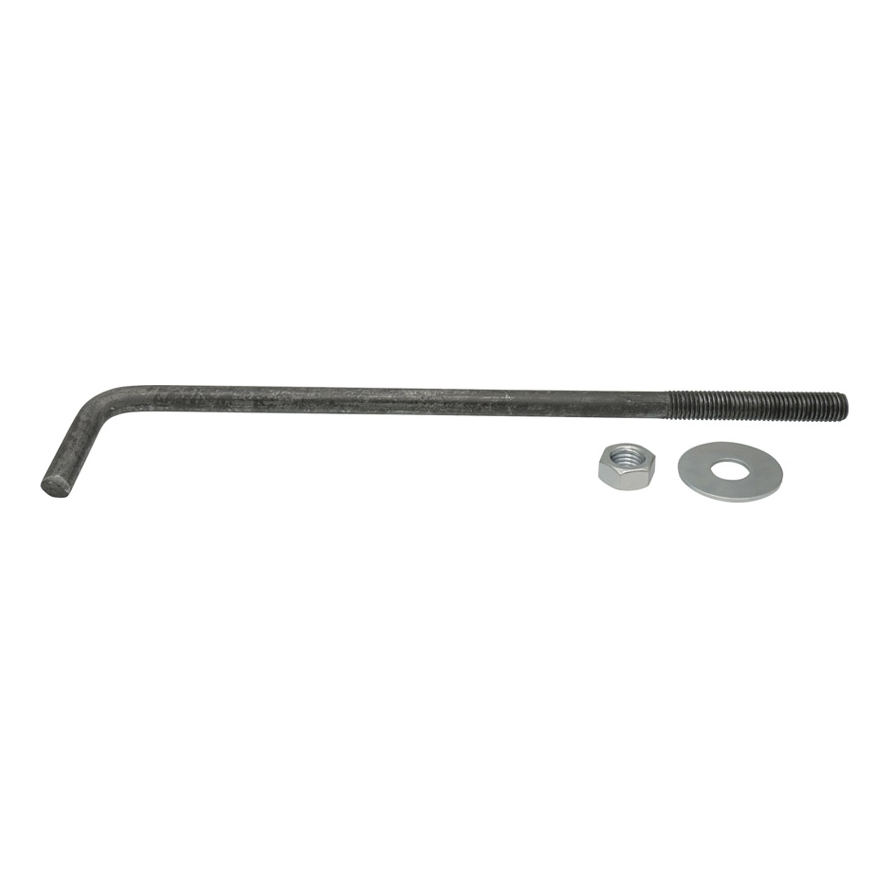

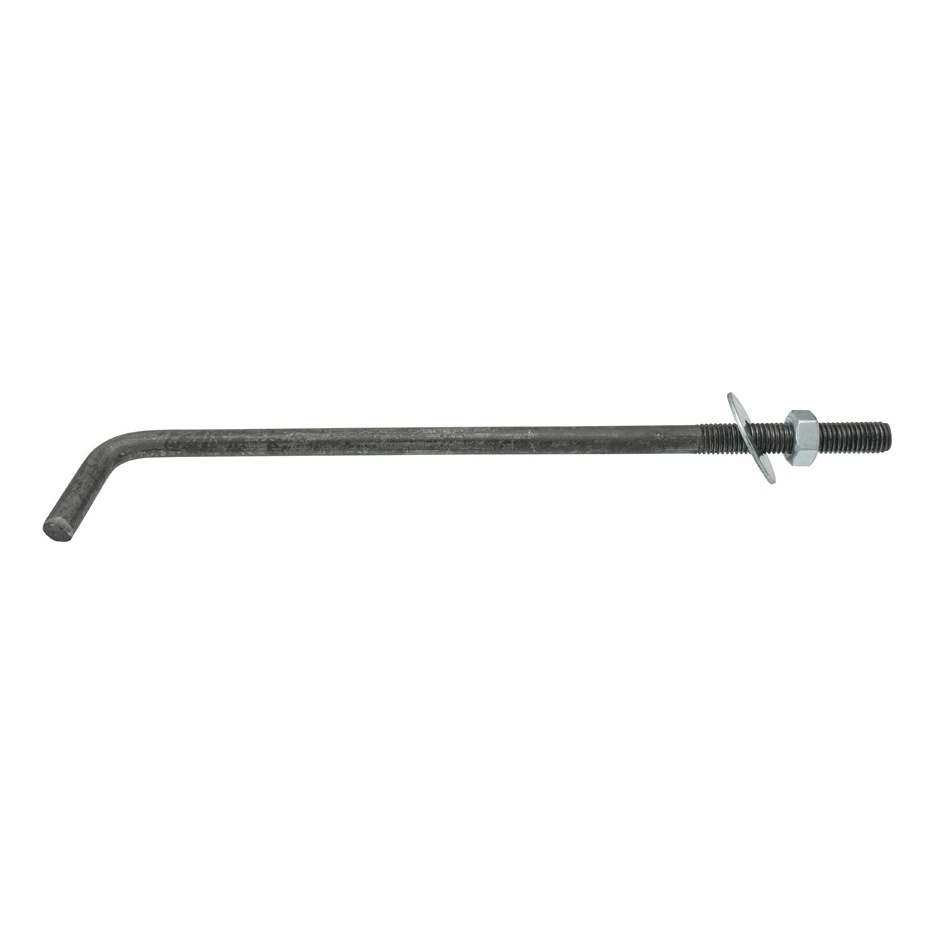

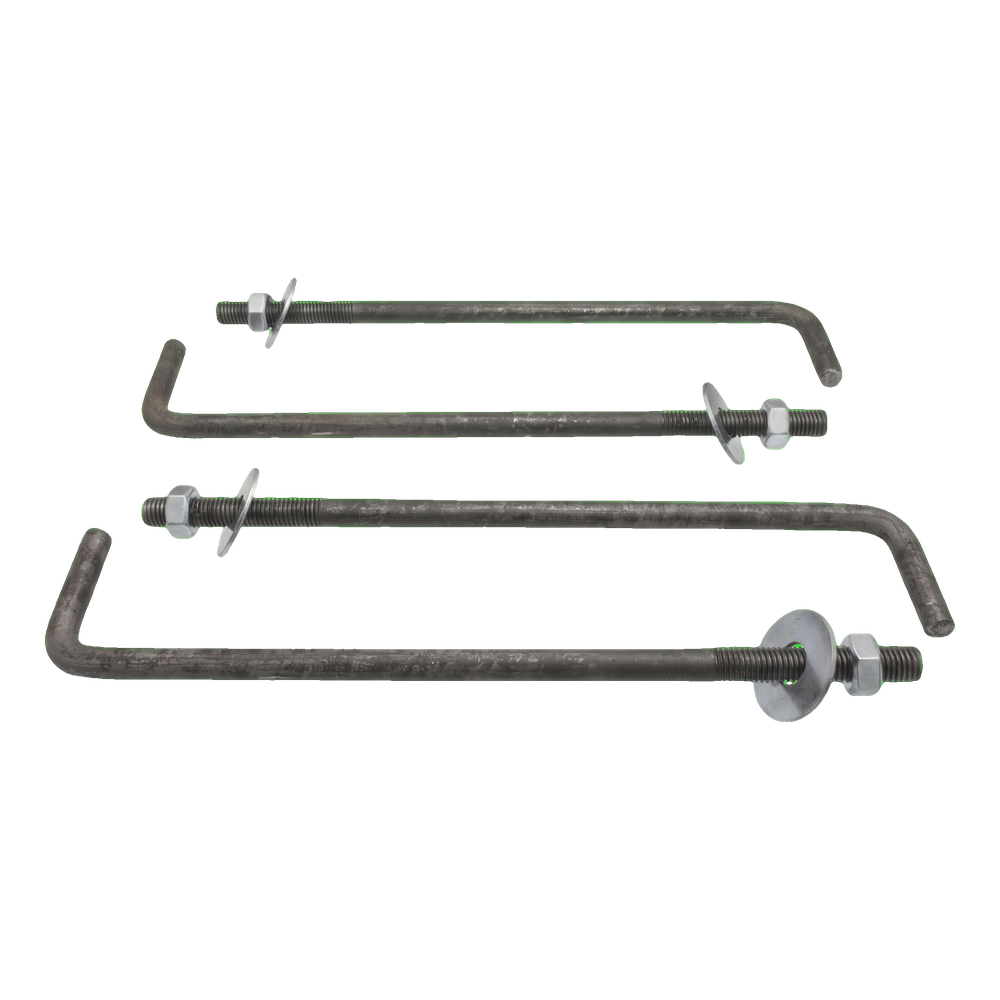

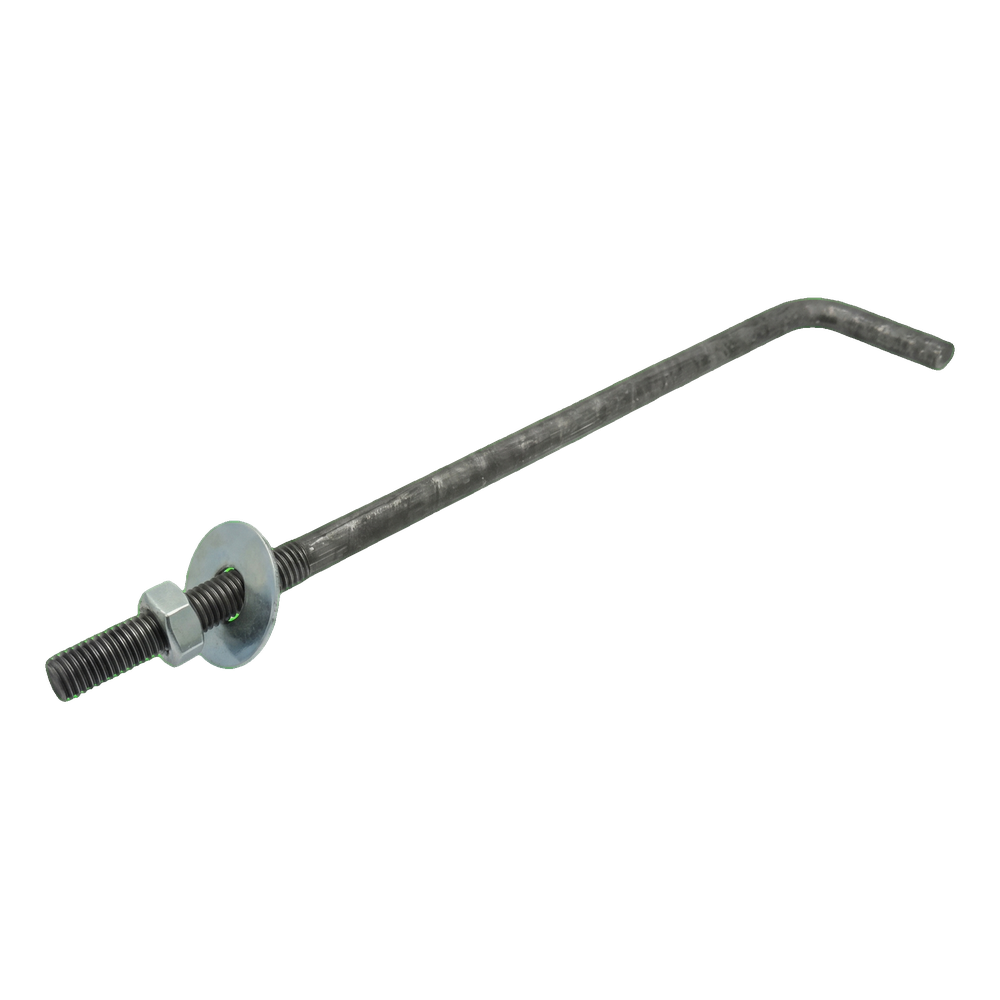

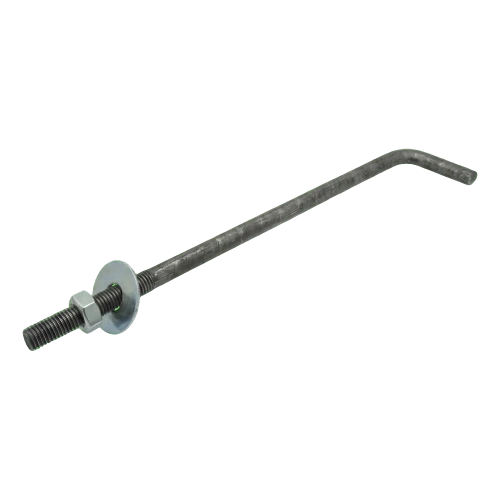

Každá kotva sa dodáva ako súprava so šesťhrannou maticou a okrúhlou podložkou – viditeľné na produktových fotografiách. Vďaka tomu je možné po dodaní pristúpiť priamo k montáži bez potreby dokupovania samostatných spojovacích prvkov.
Balenie

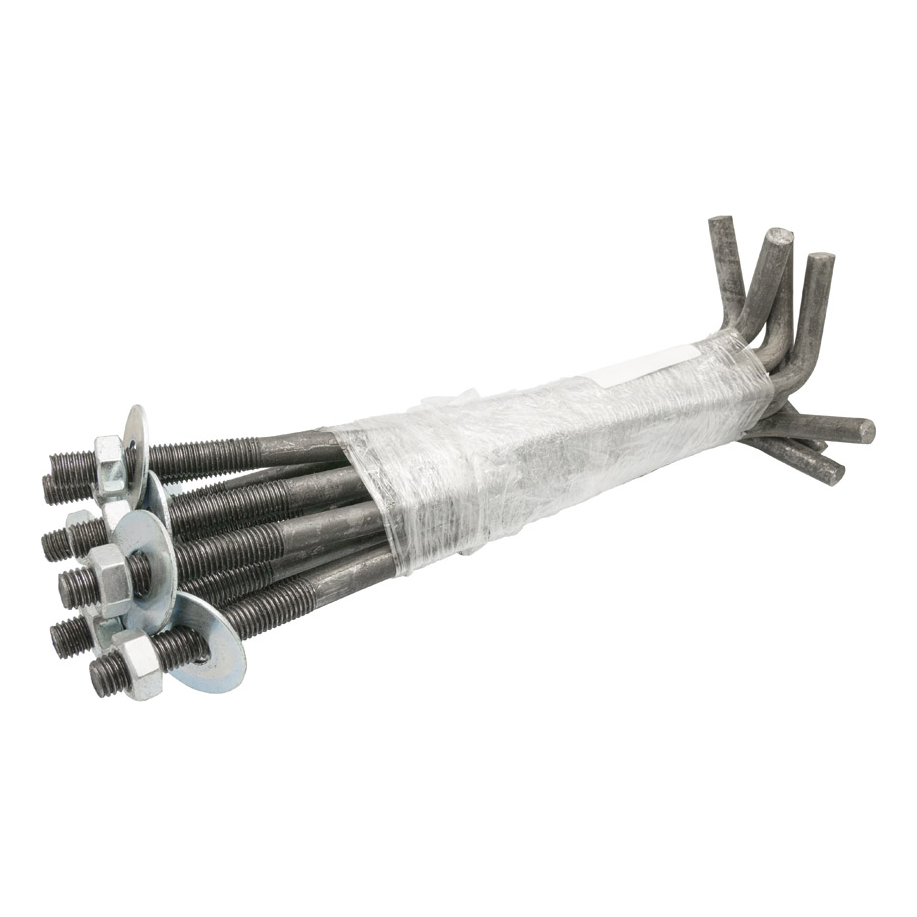

Kotvy sú dostupné jednotlivo. Na fotografii je zberný balík zviazaný stretch fóliou – pohodlná forma prepravy pri väčších objednávkach na stavbu.
Technické údaje
| Typ závitu | M14 |
| Dĺžka [mm] | 450 |
| Povrchová úprava | Čierna oceľ (bez povrchovej úpravy) |
| Materiál | Oceľ |
