Koncový stĺpik ľavý fi 42,4x1230mm AISI304 bočné upevnenie satén
produkt nedostupný
pridať do zoznamu želaní
Popis

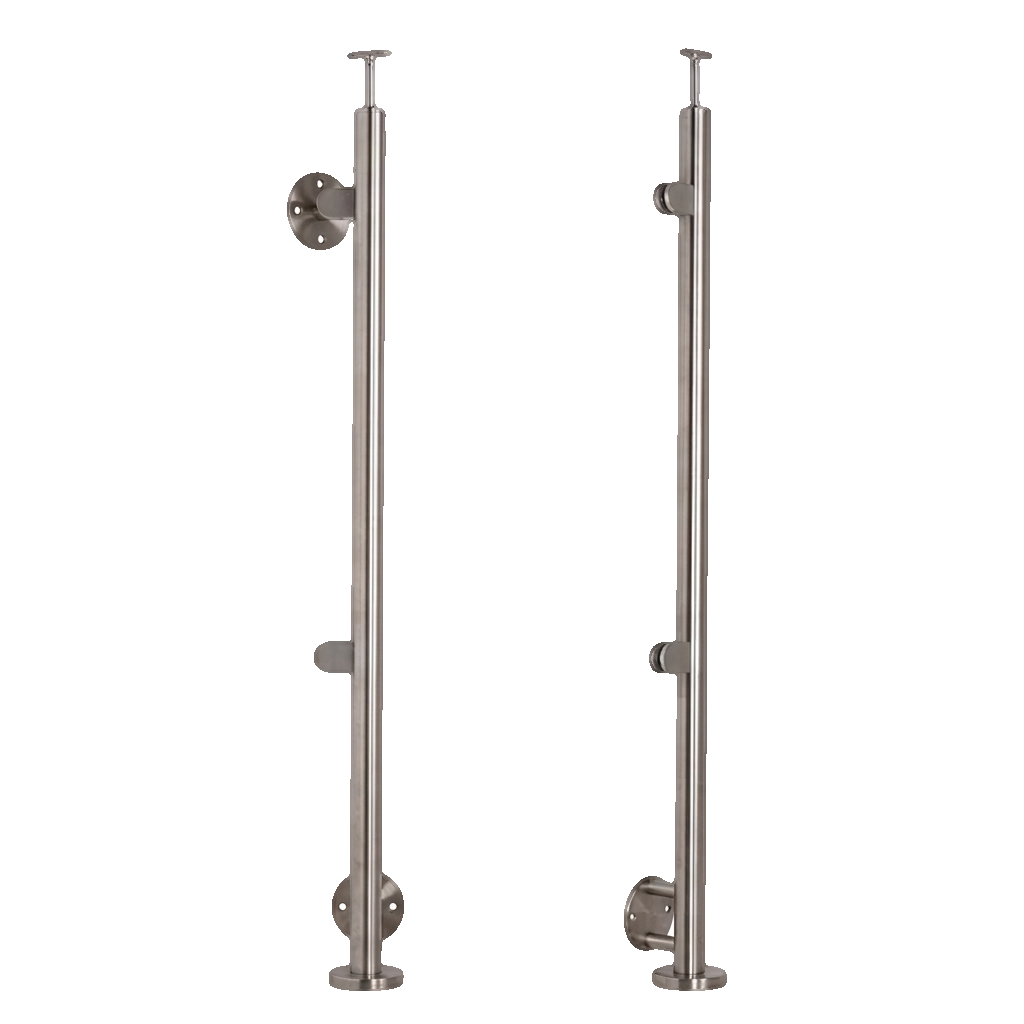

Koncový stĺpik ľavý ø42,4 mm z nehrdzavejúcej ocele s úchytkami na sklo
Oceľový koncový stĺpik ľavý s priemerom ø42,4 mm a výškou 1230 mm, určený na stavbu elegantných sklenených zábradlí. Vyrobený z vysokokvalitnej nehrdzavejúcej ocele AISI 304 v saténovom povrchnom povrchu, zabezpečuje trvanlivosť a estetický vzhľad tak vo vnútri, ako aj vonku budov. Stĺpik je vybavený dvoma úchytkami na sklo a bočným upevnením na stenu, čo umožňuje rýchlu a stabilnú montáž bez potreby kotvenia do podlahy.
Kompletná súprava na montáž
Stĺpik sa dodáva ako pripravená montážna súprava, obsahujúca všetky potrebné prvky. Súprava obsahuje bočné upevnenie (nástenná rozeta), dve úchytky na sklo s rozmermi 40×50 mm a konektor stĺpika s nastaviteľnou podporou madla. Vďaka kompletnosti súpravy inštalatér nemusí objednávať dodatočné komponenty — stačí pripraviť vhodné tvrdzené alebo laminované sklo a madlo.
Úchytky na sklo obsluhovajú tabule s hrúbkou od 6 mm do 10,76 mm, čo zahŕňa ako jednotlivé tvrdzené sklo, tak aj populárne konfigurácie laminovaného skla (napr. 2×5 mm s PVB fóliou). Vďaka tomu jeden model stĺpika sa hodí do mnohých projektov zábradlí. K úchytke na sklo je potrebné dokúpiť tesnenie zo série 50D1

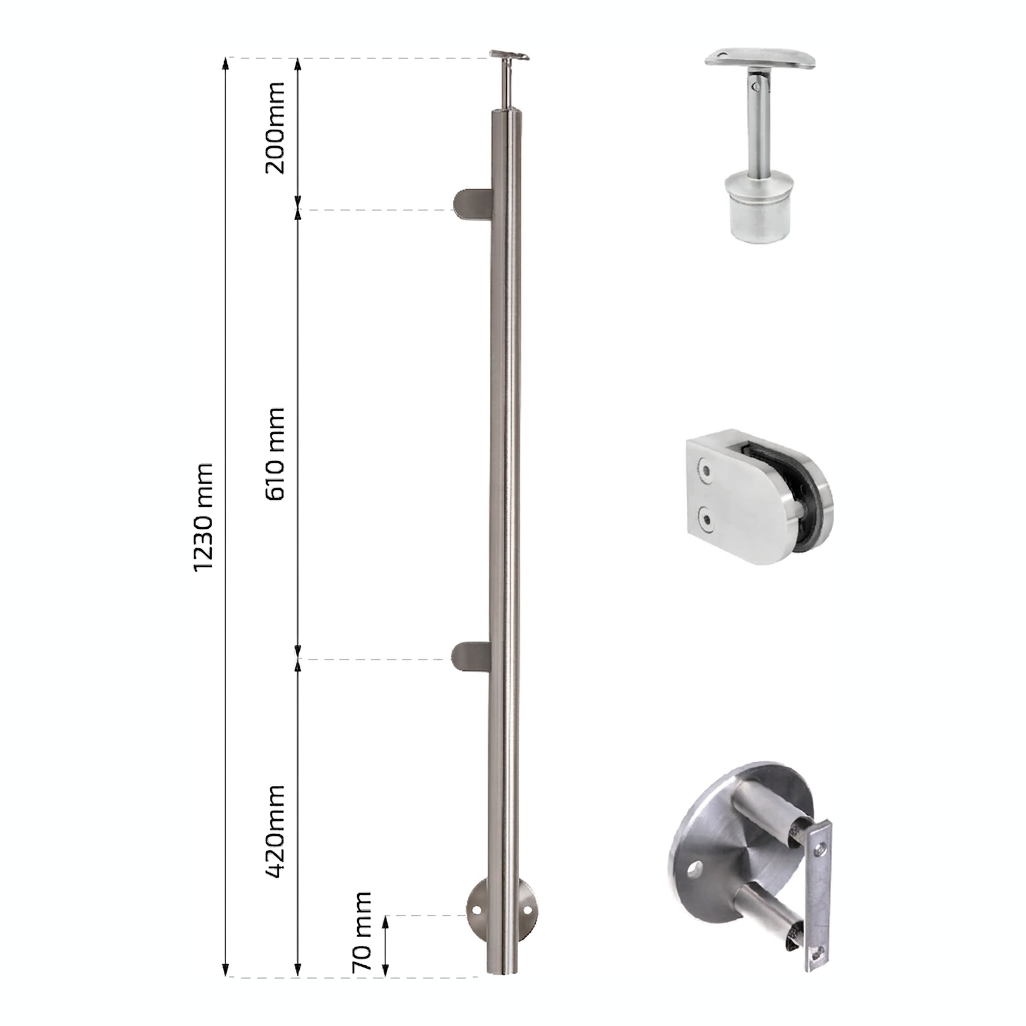

Rozmery a rozmiestnenie prvkov na stĺpiku
- Celková výška stĺpika: 1230 mm
- Priemer rúrky stĺpika: ø42,4 mm
- Vzdialenosť od spodku stĺpika po os bočného upevnenia: 70 mm
- Vzdialenosť od spodku stĺpika po os dolnej úchytky skla: 420 mm
- Rozostup osí úchytiek na sklo: 610 mm
- Vzdialenosť od osi hornej úchytky po hornú hranu rúrky: 200 mm
- Hmotnosť súpravy: 3,45 kg

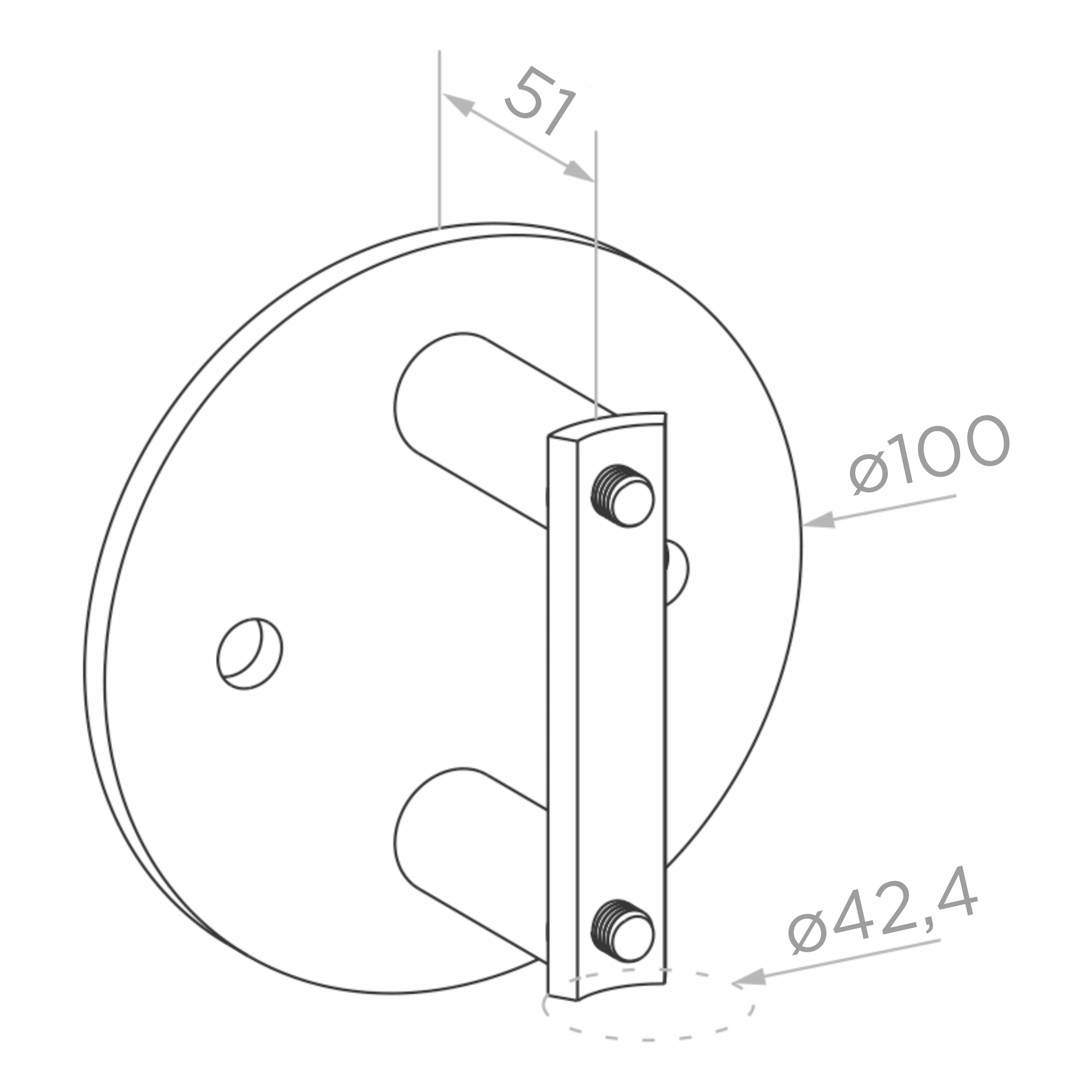

Bočné upevnenie — nástenná rozeta
Montážna rozeta s priemerom ø100 mm zabezpečuje stabilné a estetické pripevnenie stĺpika na stenu. Montážny odstup 51 mm (od povrchu steny po os stĺpika) zaručuje vhodný priestor pre voľné vedenie sklenených tabúľ. Montážne otvory v rozete umožňujú spoľahlivé kotvenie na murované, betónové a iné nosné konštrukcie.

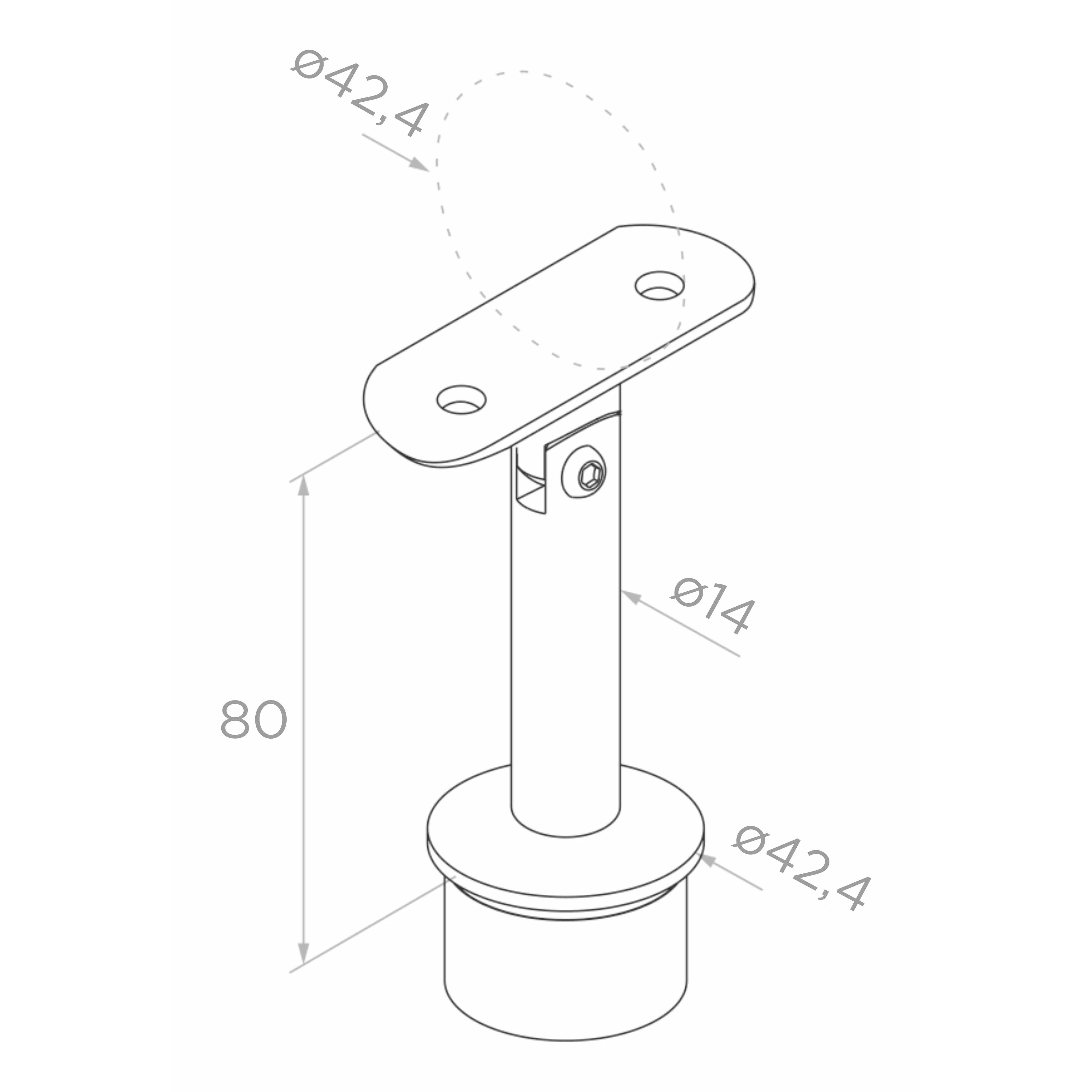

Konektor podpory madla
Konektor montovaný na vrchu stĺpika slúži na osadenie madla s priemerom ø42,4 mm. Celková výška konektora je 80 mm a upevňovací čap má priemer ø14 mm. Horná podporná platňa má nastavenie uhla sklonu, čo umožňuje prispôsobenie rôznym konfiguráciám schodov a sklonom. Nastavenie sa vykonáva pomocou vstavateľnej imbusovej skrutky.

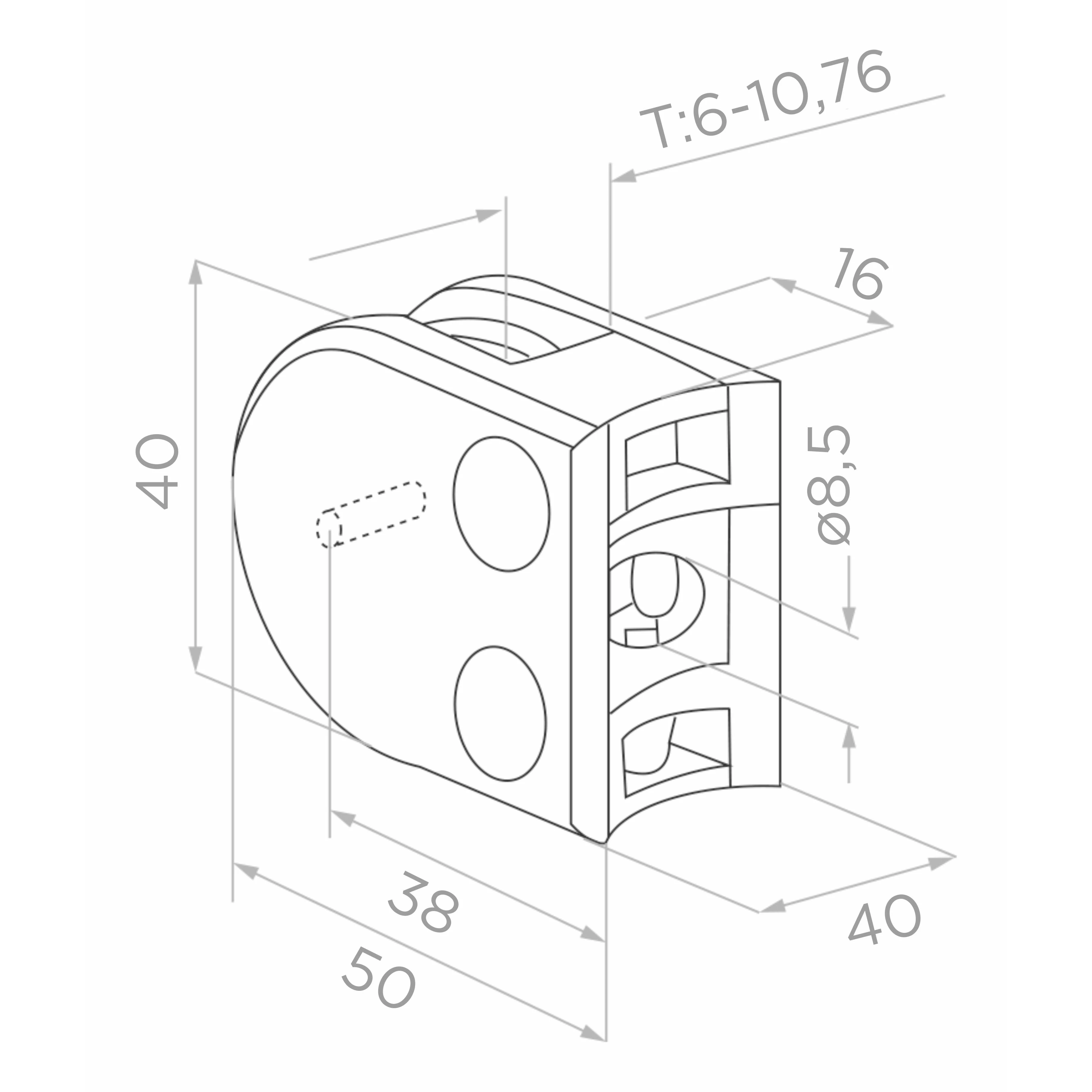

Úchytky na sklo — parametre
- Rozmery úchytky: 40 × 50 × 40 mm (výš. × dĺž. × šír.)
- Rozostup montážnych otvorov: 38 mm
- Priemer montážnych otvorov: ø8,5 mm
- Rozsah hrúbky skla: 6–10,76 mm
- Počet úchytiek v súprave: 2 ks
Technická špecifikácia
- Typ: koncový stĺpik ľavý
- Systém: ø42,4 mm
- Celková výška: 1230 mm
- Materiál: nehrdzavejúca oceľ AISI 304
- Povrchová úprava: satén (brúsené)
- Druh montáže: bočný (stenový)
- Priemer rozety upevnenia: ø100 mm
- Odstup od steny: 51 mm
- Obsluhovateľná hrúbka skla: 6–10,76 mm
- Priemer madla: ø42,4 mm
- Hmotnosť súpravy: 3,45 kg
- EAN: 5903313202213
Obsah súpravy: bočné upevnenie (nástenná rozeta), 2× úchytka na sklo 40×50 mm, konektor podpory madla s nastavením uhla.
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Montážny systém | 42,4 mm |
Bezpečnosť
