Kábel pre fotovoltaické inštalácie H1Z2Z2-K trieda D 10mm červený
produkt nedostupný
pridať do zoznamu želaní
Popis

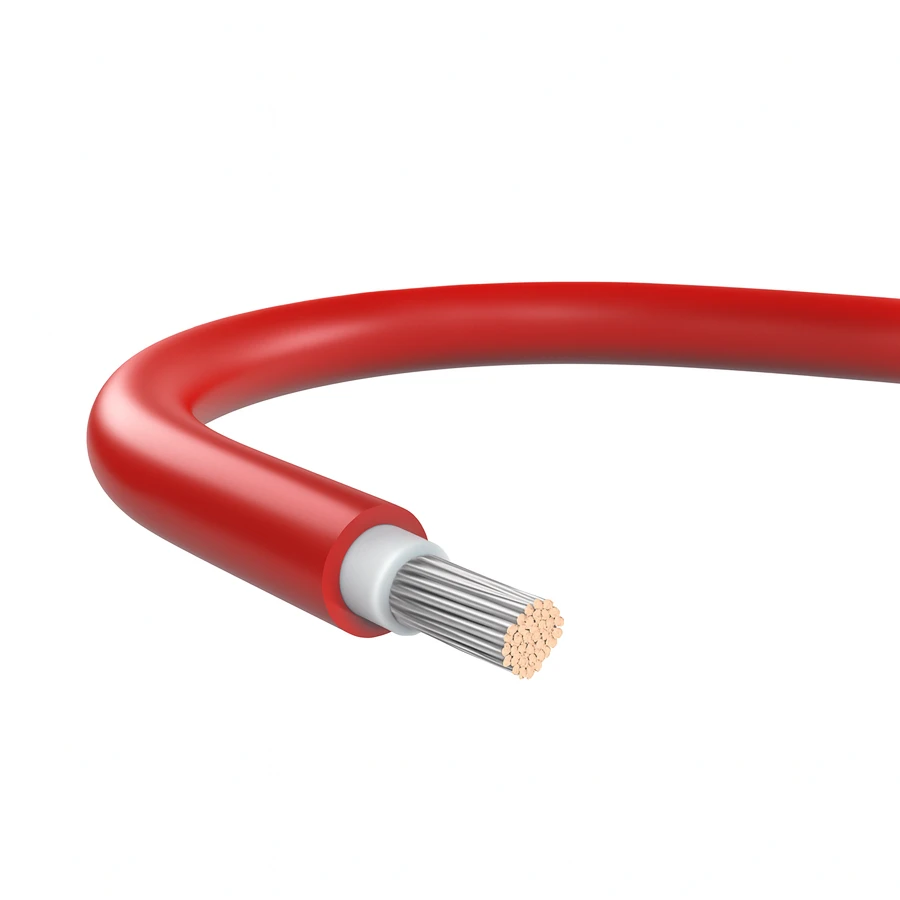

Solárny kábel H1Z2Z2-K 1x10 mm2 červený – trieda Dca (CPR)
Fotovoltaický kábel H1Z2Z2-K 1x10 mm2 v červenej farbe je spoľahlivý prvok každej FV inštalácie. Vďaka pocínovanej medenej žile s prierezom 10 mm2 zabezpečuje nízke prenosové straty aj na dlhých káblových trasách – od stringov modulov až po menič.
Kábel vyrábaný podľa normy PN-EN 50618:2015-03 a klasifikovaný ako Dca v rámci nariadenia CPR, čo umožňuje jeho použitie tak v strešných inštaláciách, ako aj v rozsiahlejších pozemných elektrárňach.

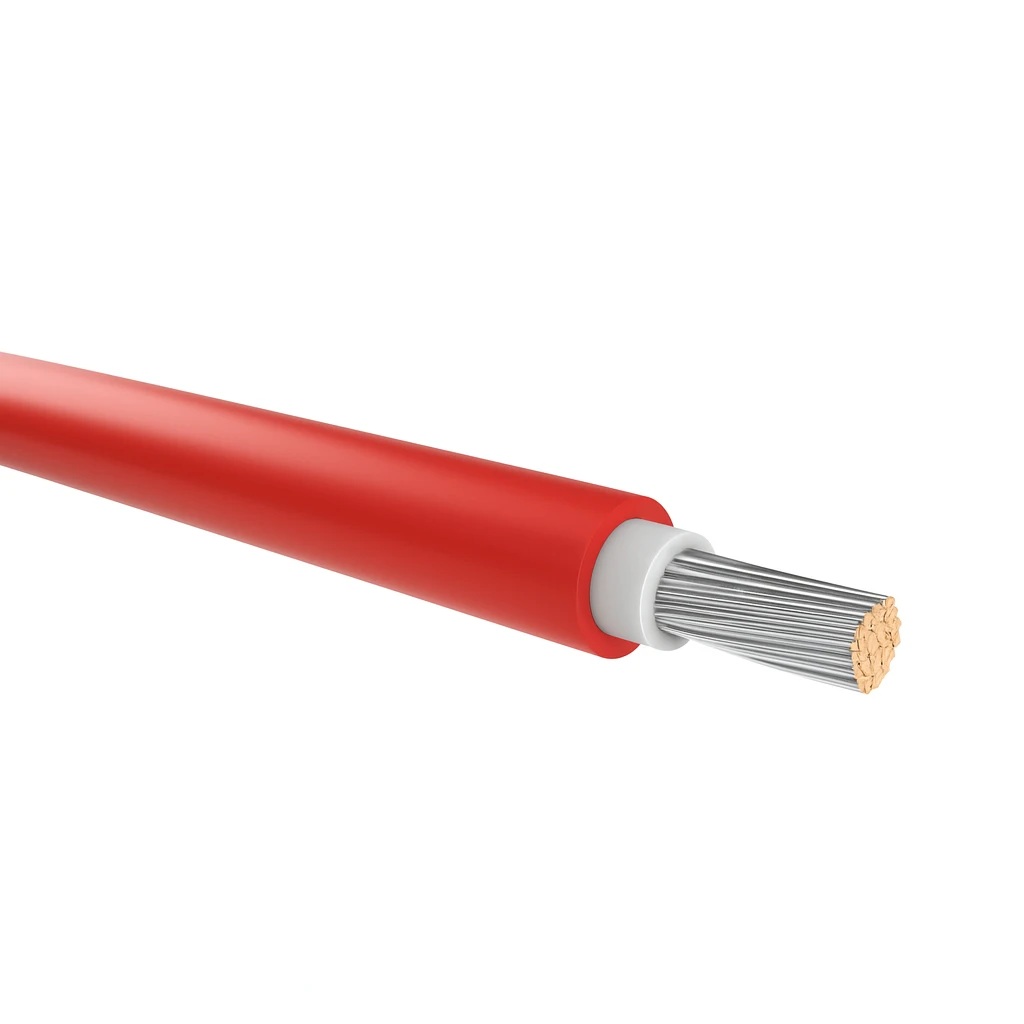

Konštrukcia kábla
- Žila: mnohožilová medená pocínovaná, trieda 5 podľa PN-EN 60228 / DIN VDE 0295
- Izolácia: sieťované bezhalogénové tvorivo, biela farba
- Vonkajší plášť: sieťované bezhalogénové tvorivo, červená farba
- Maximálny vonkajší priemer: 8,8 mm
- Min. izolačný odpor pri 20°C: 420 MΩ·km
Elektrické parametre
- Menovité napätie AC: U0/U = 1,0/1,0 kV
- Prevádzkové napätie DC: 1,5 kV (1,8 kV) podľa EN 50618
- Skúšobné napätie: 6 500 V AC (50 Hz)
- Teplota skratu: +250°C (max. 5 s)
Prevádzkové podmienky a trvanlivosť
- Prevádzková teplota: od -40°C do +90°C (do +120°C počas 20 000 h)
- Minimálna teplota pokládky: -25°C
- Min. polomer ohybu: 4 × vonkajší priemer
- Odolnosť voči UV, ozónu a atmosférickým podmienkam: podľa EN 50618
- Zvýšená odolnosť voči hydrolýze, amoniaku, kyselinám a zásadám
- Možnosť ukladania do zeme: potvrdená skúškami podľa UL 854 (Impact-Resistance a Crushing-Resistance)
- Predpokladaná životnosť: 25 rokov
Požiarna bezpečnosť
Kábel spĺňa požiadavky na odolnosť voči horeniu podľa EN 60332-1 a IEC 60332-1. Počas horenia neuvoľňuje agresívne dymy (zhoda s PN-EN 61034-2 a PN-EN 60754-2), čo má kľúčový význam v strešných inštaláciách a vo vnútri budov. Klasifikácia reakcie na oheň: Dca podľa PN-EN 50575 (CPR).
Použitie
Kábel H1Z2Z2-K 10 mm2 je určený na prepojenia medzi fotovoltaickými modulmi, stringmi modulov a na káblové trasy vedúce k meniču. Prierez 10 mm2 sa osvedčuje najmä pri dlhších trasách a vyšších prevádzkových prúdoch. Červená farba uľahčuje identifikáciu kladného pólu (+) v DC inštalácii.
Doplnkové možnosti: dostupná verzia s tienením z drôtov CuSn a s pancierovaním z oceľových drôtov FeZn. Existuje tiež možnosť použitia prostriedku proti hlodavcom v izolácii, ktorý zabraňuje poškodeniu hlodavcami a termitmi.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Materiál vodiča | Meď |
| Trieda CPR | D |
| Ochrana proti hlodavcom | Nie |
| Typ kábla | H1Z2Z2-K |
| Značka | MG WIRES |
| Použitie | Solárny DC |
| Prierez [mm²] | 10 |
| Farba | Červená |
