Jazdný vozík bránový 80 pre posuvnú bránu s 5 oceľovými kolieskami nastaviteľný
produkt nedostupný
pridať do zoznamu želaní
Popis

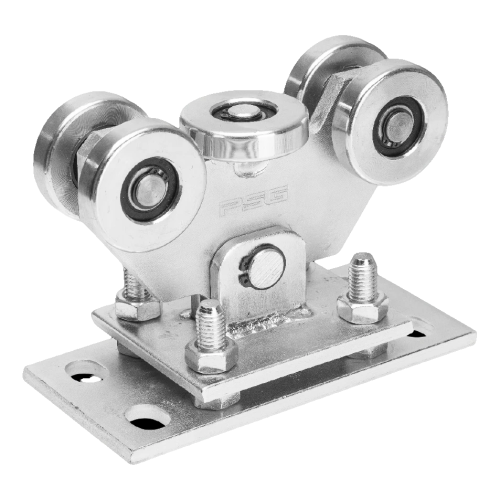

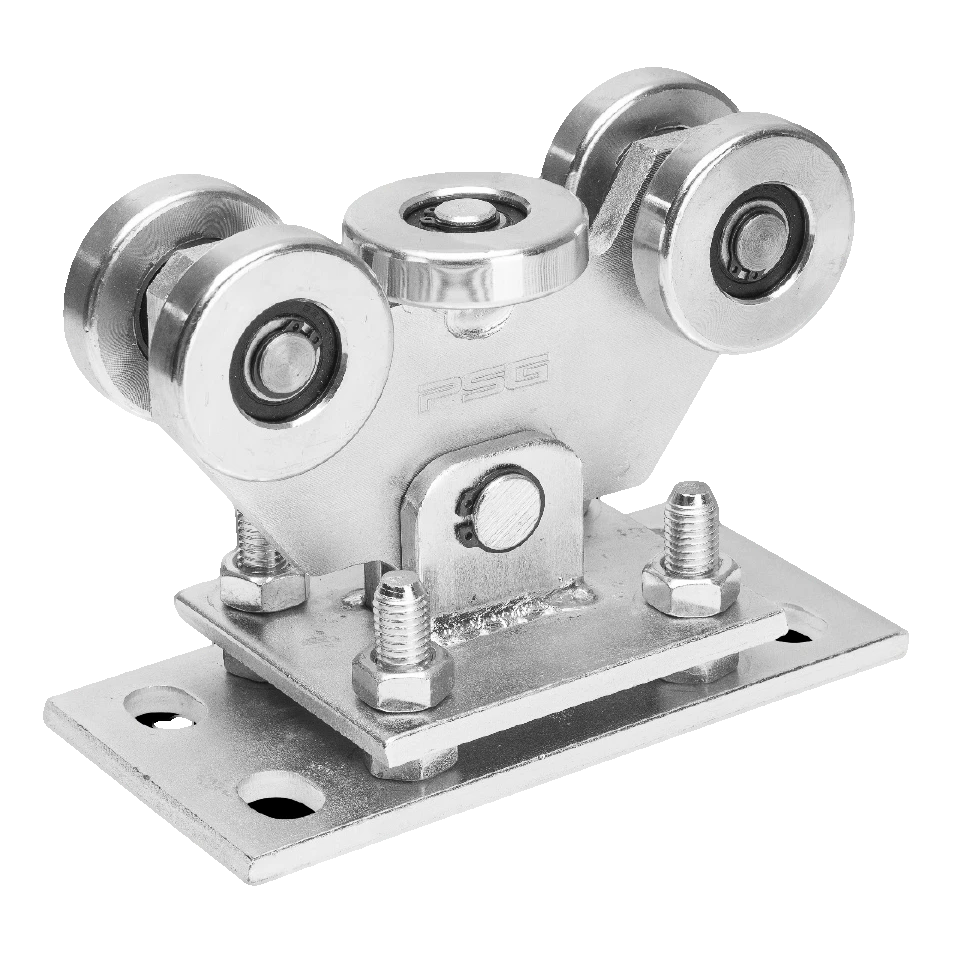

Jazdný vozík 5-kladkový pre posuvnú bránu – oceľový, 550 kg
Jazdný vozík s 5 kladkami pre samonosné posuvné brány — odolný jazdný prvok navrhnutý pre brány s vysokou hmotnosťou. Vďaka kyvnej konštrukcii sa vozík automaticky prispôsobuje polohe koľajnice, čo eliminuje napätia spôsobené nerovnosťami podkladu a zabezpečuje plynulú, bezporuchovú prevádzku brány počas mnohých rokov používania.
Konštrukcia a princíp činnosti
Vozík je vybavený 5 oceľovými kladkami — štyri nosné kladky usporiadané zvisle a jedna vodorovná kladka plniaca funkciu vodiacej. Toto usporiadanie zabezpečuje stabilné podopretie koľajnice brány zdola aj zboku, čo sa prejavuje tichým chodom a minimálnym opotrebením jazdných prvkov. Korpus vozíka je spojený so základovou doskou pomocou kyvného čapu, vďaka čomu sa celá sústava kladiek môže vychyľovať a kompenzovať prípadné montážne odchýlky. Regulácia výšky sa vykonáva pomocou skrutiek kontrovacích maticami — to umožňuje presné nastavenie úrovne koľajnice voči stĺpikom brány bez potreby podkladania distančných prvkov.
Vozík je určený pre koľajnicu s profilom 80 × 80 × 5 mm a prenáša zaťaženie až 550 kg, čo ho robí vhodným riešením pre brány stredných a veľkých rozmerov — ako v obytných objektoch, tak aj v priemyselných areáloch.

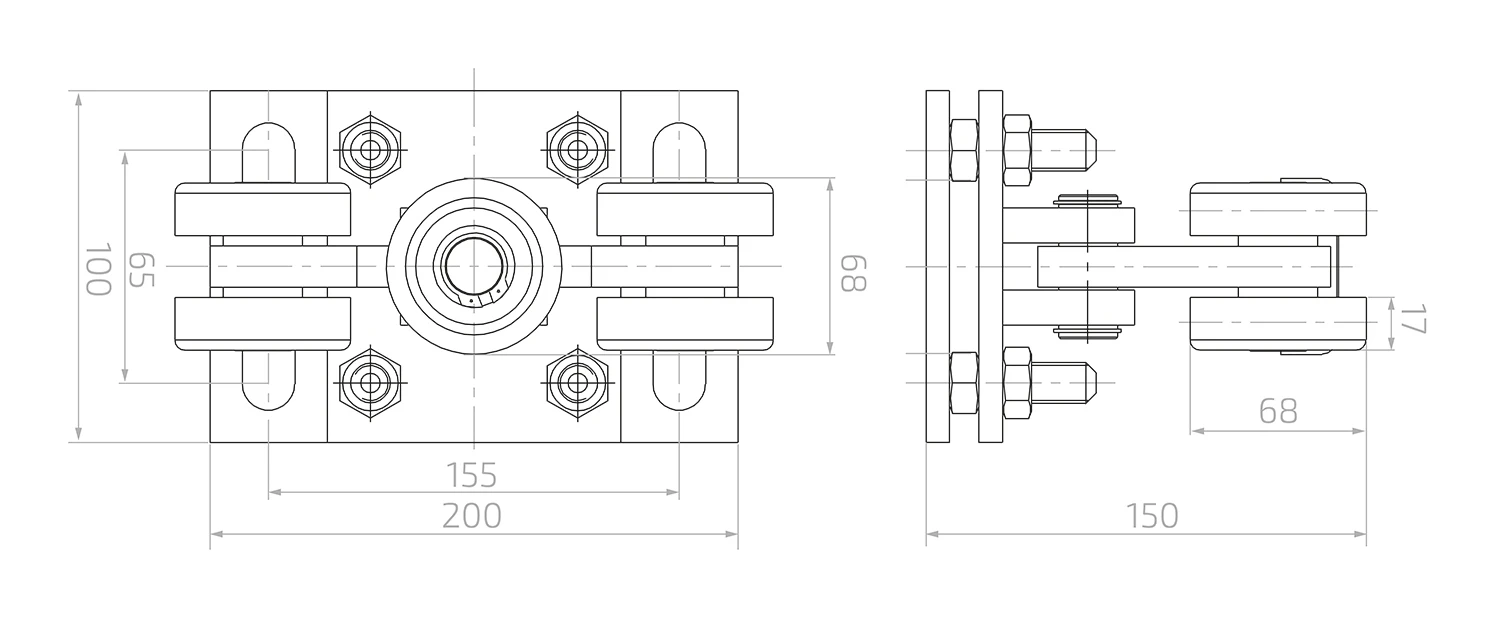

Rozmery a technické parametre
- Maximálne zaťaženie: 550 kg
- Počet kladiek: 5 (4 nosné zvislé + 1 vodiaca vodorovná)
- Materiál kladiek: oceľ
- Povrchová úprava: pozink
- Koľajnica: profil 80 × 80 × 5 mm
- Rozmery základovej dosky: 200 × 100 mm
- Rozstup montážnych otvorov (pozdĺžne): 155 mm
- Rozstup montážnych otvorov (priečne): 65 mm
- Priemer kladky: 68 mm
- Šírka kladky: 17 mm
- Šírka sústavy kladiek: 68 mm
- Celková výška vozíka: 150 mm
- Hmotnosť: 5,5 kg
- EAN: 5901289674652
Výhody pre inštalatéra
- Kyvná konštrukcia kompenzuje montážne nepresnosti a nerovnosti podkladu
- Regulácia výšky skrutkami — rýchle a presné nastavenie úrovne koľajnice
- Pozdĺžne otvory v montážnej doske umožňujú korekciu polohy vozíka po ukotvení
- Zinkový povlak zabezpečuje odolnosť voči korózii v exteriérových podmienkach
- Ložiskované oceľové kladky zaručujú dlhú životnosť a tichý chod
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ produktu | Jednotlivý vozík |
| Konštrukcia vozíka | Výkyvná |
| Max. nosnosť [kg] | 550 |
| Materiál koliesok | Oceľ |
| Počet koliesok [szt.] | 5 |
| Veľkosť jazdnej lišty | 80x80x5 |
| Typ jazdného systému | Pojezdový systém |
