Jazdný vozík 89x100 mm pre koľajnicu 6V.089 posuvnej brány 8 oceľových koliesok
produkt nedostupný
pridať do zoznamu želaní
Popis

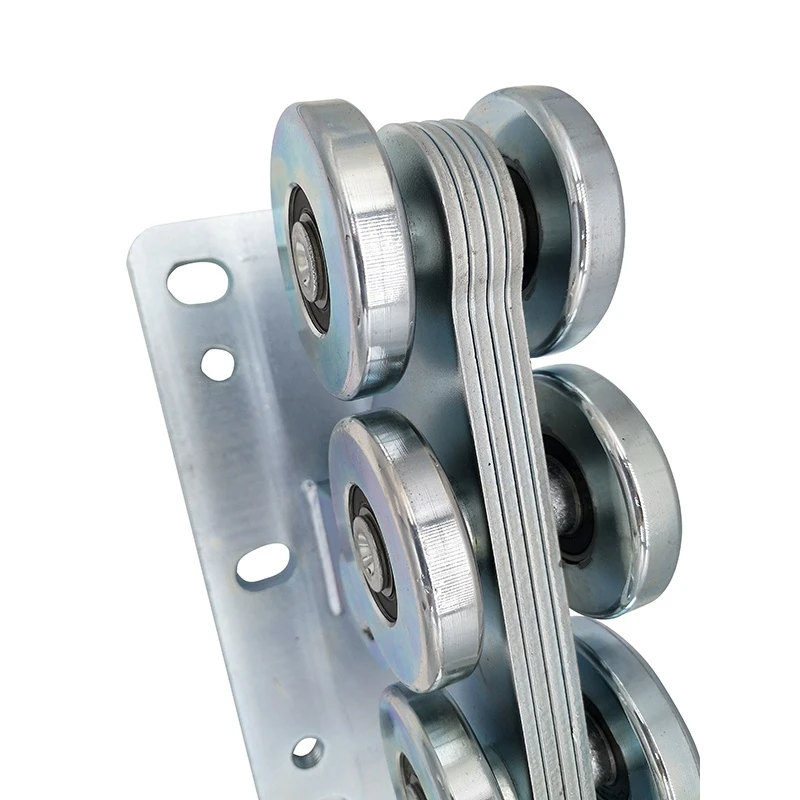

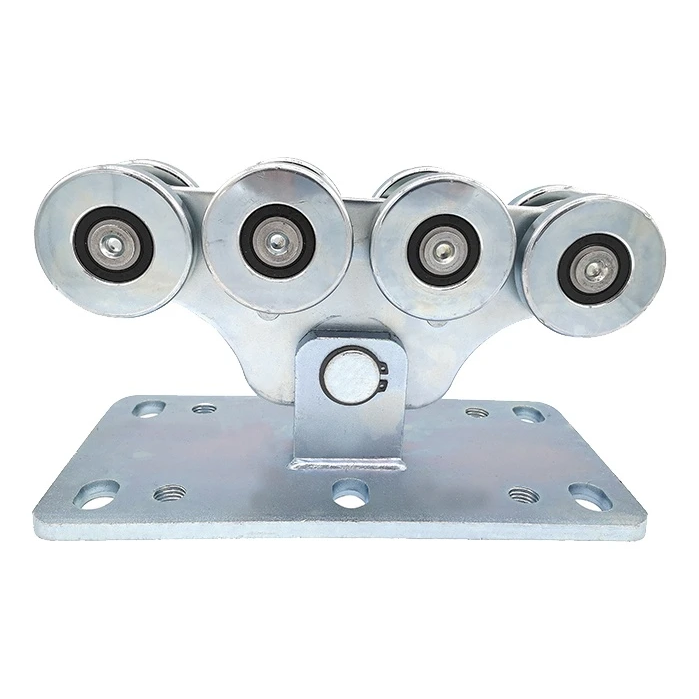

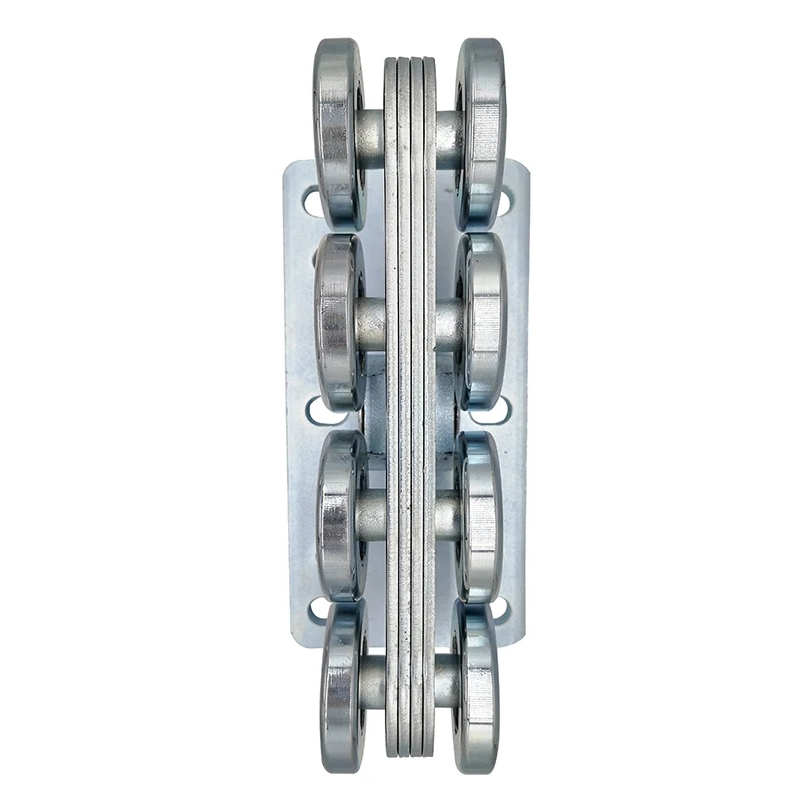

Jazdný vozík 8-rolkový kyvný pre posuvnú bránu – oceľové rolky
Jazdný vozík 8-rolkový kyvný je odolný vodiaci prvok pre koľajnicové posuvné brány, kompatibilný s koľajnicou 6V.089. Viacplatňová centrálna konštrukcia zabezpečuje zvýšenú nosnú kapacitu a stabilitu prevádzky, pričom oceľové rolky garantujú plynulé vedenie krídla brány počas mnohých rokov prevádzky.
Kľúčové vlastnosti produktu
- Typ: jazdný vozík kyvný
- Počet roliek: 8
- Materiál roliek: oceľ
- Kompatibilita: koľajnica 6V.089
- Konštrukcia: viacplatňová (zvýšená pevnosť)
- Montážna základňa s otvormi: 4× M16
- Hmotnosť: 11,3 kg
- Výška (H): 169 mm
Trvanlivosť a spoľahlivosť na roky

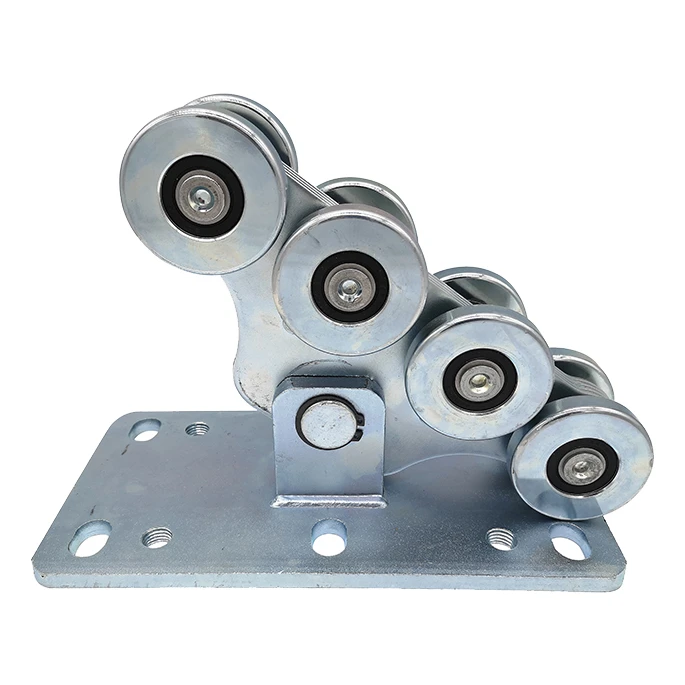

Vozík sa vyznačuje vysokou odolnosťou voči mechanickému poškodeniu a dynamickému zaťaženiu. Viacplatňový centrálny prvok redukuje deformácie pri vysokom tlaku, čo sa prejavuje stabilným vedením aj ťažkých bránových krídel. Oceľové rolky uložené na ložiskách zabezpečujú tichú a plynulú prevádzku, minimalizujú odpor pri odvaľovaní a znižujú potrebu servisu. Kyvná konštrukcia kompenzuje prípadné osové odchýlky koľajnice, čím chráni rolky pred nerovnomerným opotrebením.

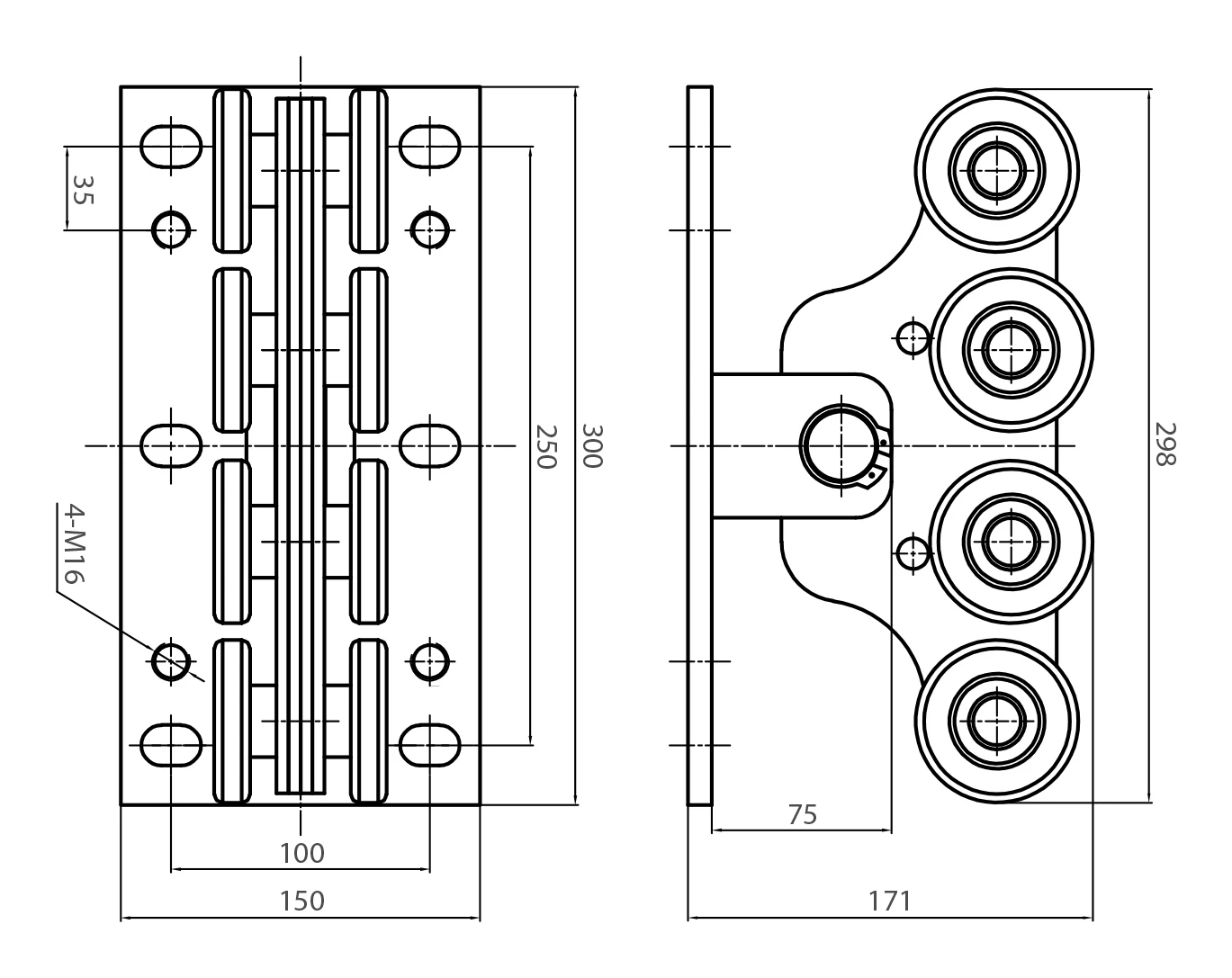

Celkové rozmery
Technický výkres zobrazuje kľúčové rozmery vozíka, ktoré umožňujú presne naplánovať montáž do puzdra brány:
- Rozmery základnej dosky: 150 × 300 mm
- Rozostup montážnych otvorov: 100 × 250 mm
- Montážne otvory: 4× M16
- Okrajová vzdialenosť otvorov: 35 mm
- Celková šírka s rolkami: 171 mm
- Celková výška (bočný pohľad): 298 mm
- Odsadenie osi roliek od hrany základne: 75 mm

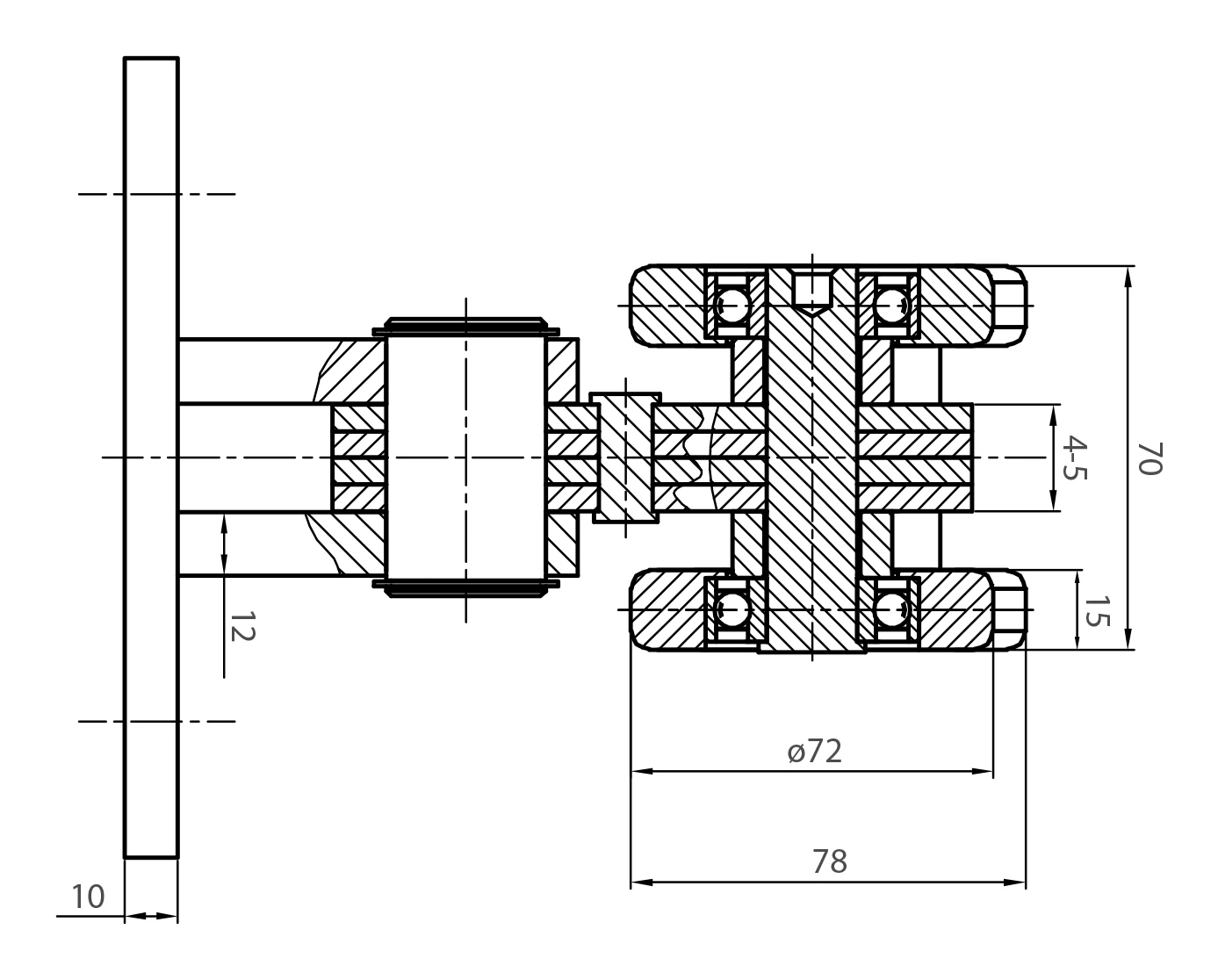

Parametre roliek a prierezu
- Priemer rolky: ø72 mm
- Šírka rolky: 78 mm
- Výška zostavy rolky: 70 mm
- Vodiaca medzera koľajnice: 4–5 mm
- Hrúbka základnej dosky: 10 mm
- Priemer ložiska: 12 mm
- Dolná vôľa: 15 mm
- Objem: 5243,44 cm³
- EAN: 5903313200240
Vozík predstavuje montážne pripravený poduzol, ktorý po upevnení k rámu brány pomocou štyroch skrutiek M16 je okamžite pripravený na prevádzku. Vďaka solídnej oceľovej konštrukcii a precízne vyrobeným ložiskovým uzlom produkt zabezpečuje dlhoročnú bezporuchovú prevádzku aj pri intenzívne využívaných priemyselných bránach.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Veľkosť jazdnej lišty | 100x89x5 |
| Typ produktu | Jednotlivý vozík |
| Konštrukcia vozíka | Výkyvná |
| Materiál koliesok | Oceľ |
| Počet koliesok [szt.] | 8 |
| Typ jazdného systému | Pojezdový systém |
