Jazdný vozík 80 oceľové kolieska pre samonosné posuvné brány
produkt nedostupný
pridať do zoznamu želaní
Popis

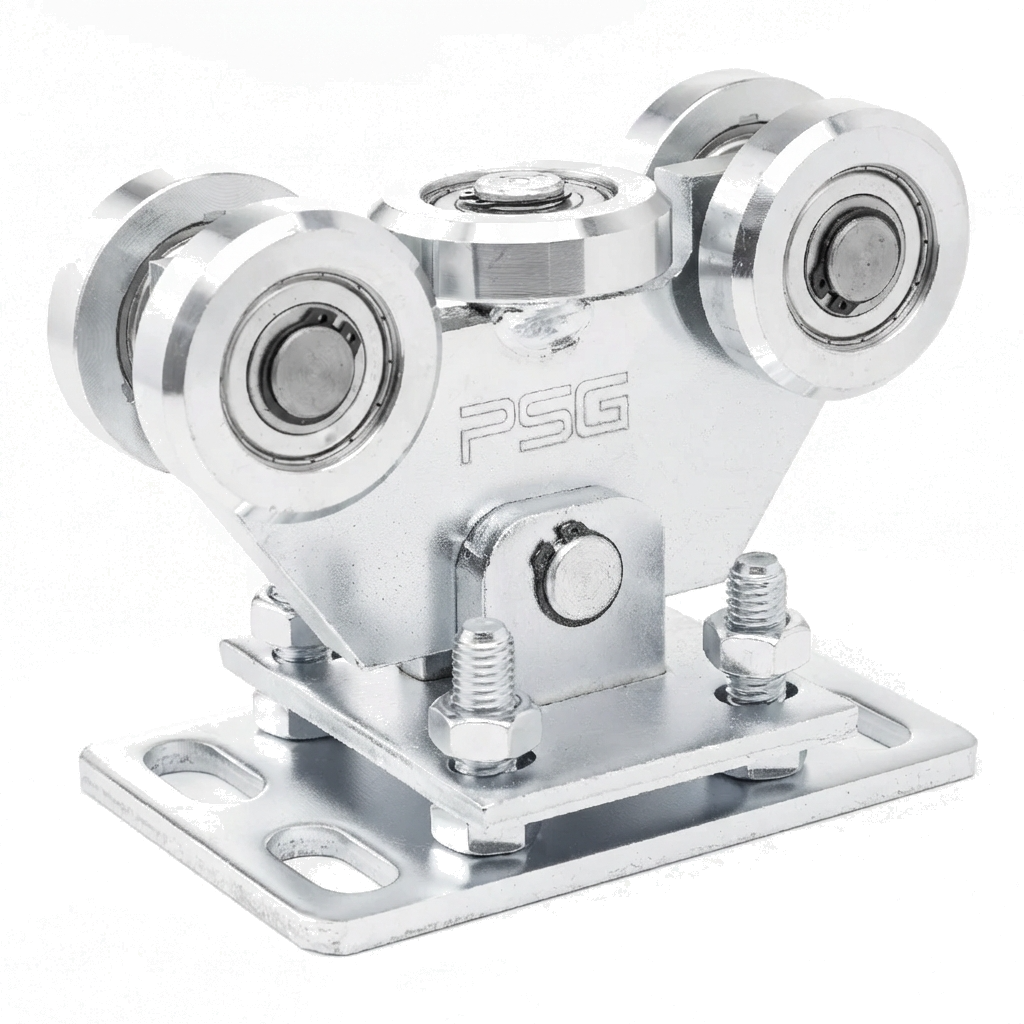

Jazdný vozík 80 pre posuvnú bránu – 5-kladkový, kyvný, oceľové kladky
Jazdný vozík 80 je odolný, 5-kladkový kyvný vozík určený pre samonosné posuvné brány. Vďaka kyvnej konštrukcii sa dokonale prispôsobuje jazdnej koľajnici a zabezpečuje plynulý a tichý chod brány aj pri vysokých zaťaženiach – až do 750 kg.
Vozík je vybavený 5 oceľovými kladkami, vrátane jednej horizontálnej kladky, ktoré zabezpečujú stabilné vedenie brány v koľajnici. Spojenie s montážnou základňou je realizované pomocou čapu, čo umožňuje kyvné prispôsobenie koľajnici a kompenzáciu drobných nerovností jazdnej dráhy.
Regulácia výšky sa vykonáva pomocou skrutiek, čo umožňuje presné nastavenie brány voči koľajnici a podkladu. Je to obzvlášť dôležité pri montáži – eliminuje potrebu použitia dodatočných podložiek alebo distančných prvkov.
Technické parametre
- Jazdná koľajnica: 80×80×5 mm
- Maximálne zaťaženie: 750 kg
- Počet kladiek: 5 (vrátane 1 horizontálnej kladky)
- Materiál kladiek: oceľ
- Povrchová úprava: galvanické zinkovanie
- Výška (H): 155 mm
- Rozmery základne: 180×120 mm
- Hmotnosť: 6,2 kg

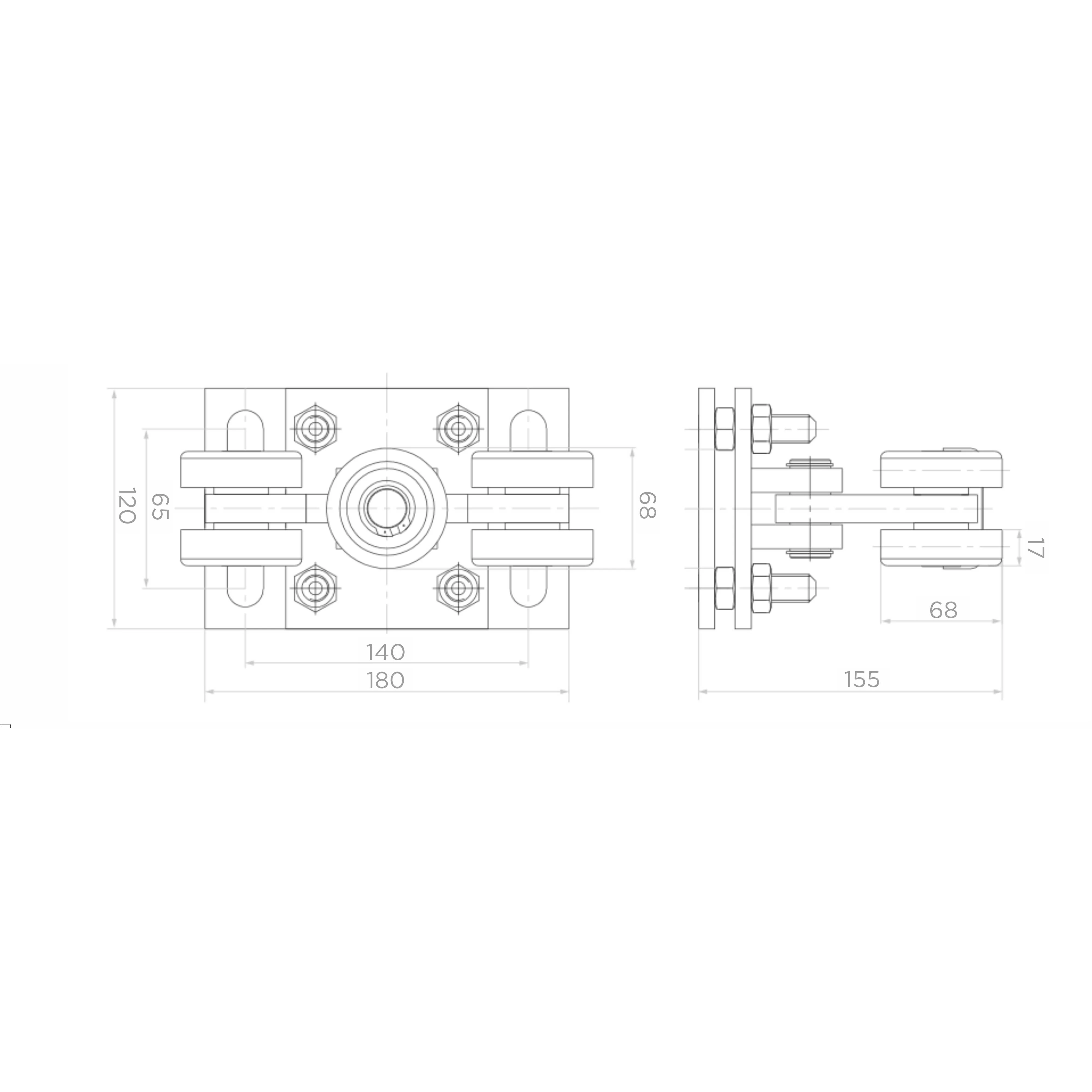

Rozmery a technický výkres

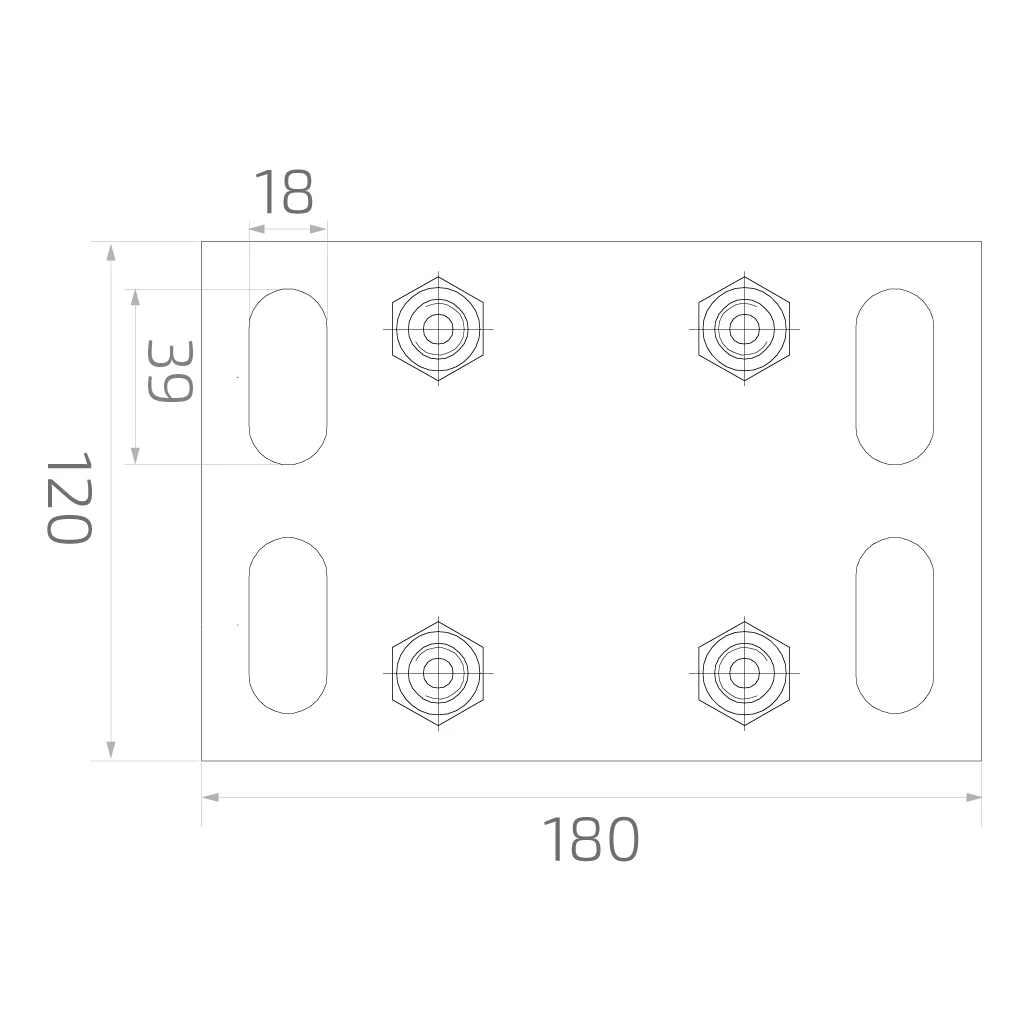

Montážna základňa s rozmermi 180×120 mm má pozdĺžne otvory (18×39 mm), ktoré uľahčujú reguláciu polohy vozíka pri upevňovaní k základu. Rozstup kladiek je 140 mm v pozdĺžnej osi a 68 mm v priečnej osi, celková hĺbka vozíka s kladkami je 155 mm.
Kľúčové výhody
- Kyvná konštrukcia – automatické prispôsobenie jazdnej koľajnici eliminuje napätia a predlžuje životnosť celého systému
- Nastaviteľná výška – presné nastavenie úrovne brány pomocou regulačných skrutiek
- Nosnosť 750 kg – vhodný pre ťažké priemyselné a záhradné brány
- Montážne otvory s vôľou – pozdĺžne otvory v základni urýchľujú montáž a uľahčujú korekciu nastavenia
- Galvanické zinkovanie – protikorózna ochrana zabezpečujúca trvanlivosť v exteriérových podmienkach
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Veľkosť jazdnej lišty | 80x80x5 |
| Typ produktu | Jednotlivý vozík |
| Konštrukcia vozíka | Výkyvná |
| Max. nosnosť [kg] | 750 |
| Materiál koliesok | Oceľ |
| Počet koliesok [szt.] | 5 |
| Typ jazdného systému | Pojezdový systém |
