Jazdný vozík 80 oceľové kolieska pre posuvnú bránu s nastavením 5-kolieskový
produkt nedostupný
pridať do zoznamu želaní
Popis

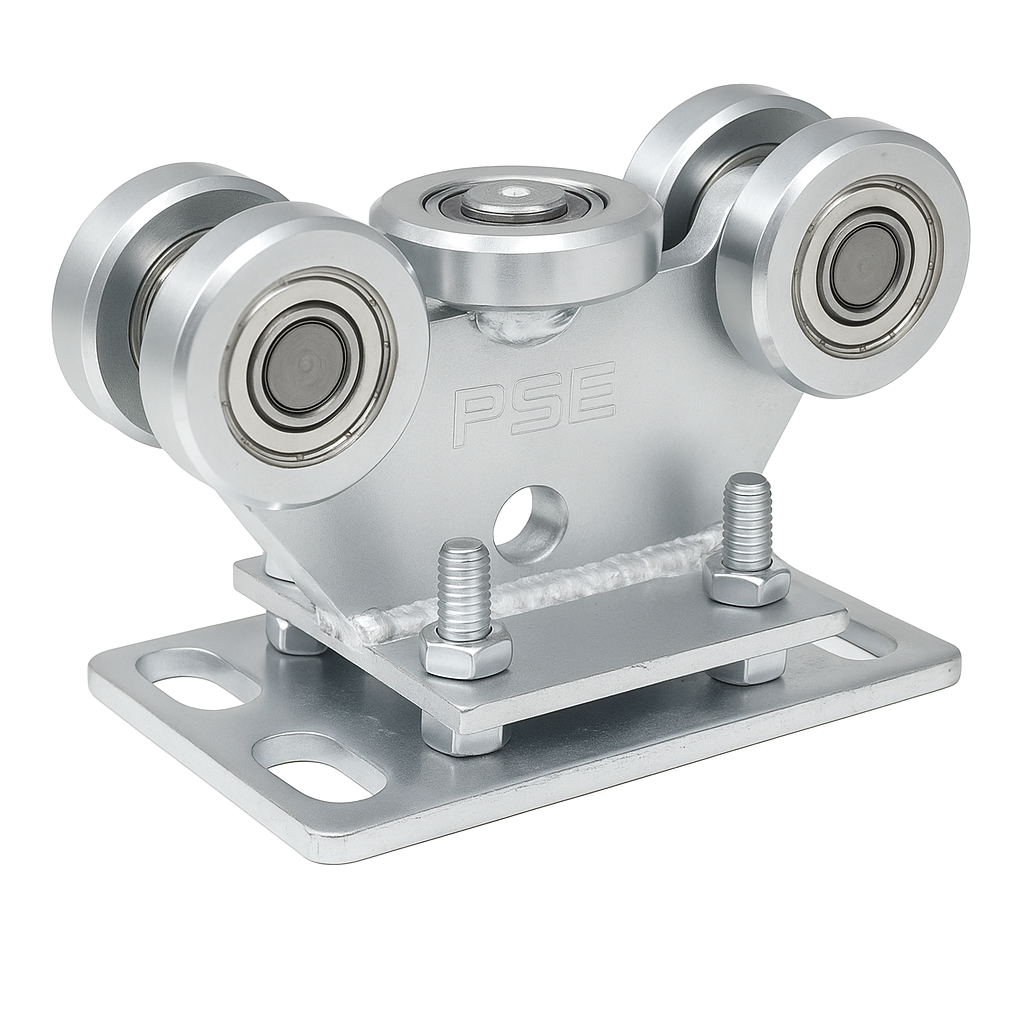

Jazdný vozík 5-valčekový pre posuvnú bránu – koľajnica 80x80, 650 kg
Jazdný vozík 5-valčekový určený pre samonosné posuvné brány, navrhnutý pre profesionálne inštalácie vyžadujúce nosnosť až 650 kg. Konštrukcia založená na piatich oceľových valčekoch — vrátane jedného horizontálneho valčeka — zabezpečuje stabilné a plynulé vedenie krídla brány aj pri vysokom zaťažení.
Vozík je prispôsobený pre koľajnicu s rozmermi 80×80×5 mm a montuje sa natrvalo na základňu. Zabudovaný mechanizmus nastavenia výšky pomocou skrutiek umožňuje presné vyrovnanie brány v rozsahu 139,5–161,5 mm (pohľad spredu) a 154–176 mm (pohľad zboku), čo výrazne uľahčuje montážne práce a kompenzuje prípadné nerovnosti podkladu. Celok je chránený zinkovým povlakom, ktorý zaručuje odolnosť voči korózii a dlhodobú prevádzku vonku.
Kľúčové vlastnosti
- Typ: jazdný vozík 5-valčekový (4 zvislé valčeky + 1 vodorovný valček)
- Materiál valčekov: oceľ
- Priemer valčekov: ø68 mm
- Maximálne zaťaženie: 650 kg
- Kompatibilná koľajnica: 80×80×5 mm
- Nastavenie výšky: skrutkové
- Protikorózna ochrana: zinkovanie
- Montáž: natrvalo na základňu

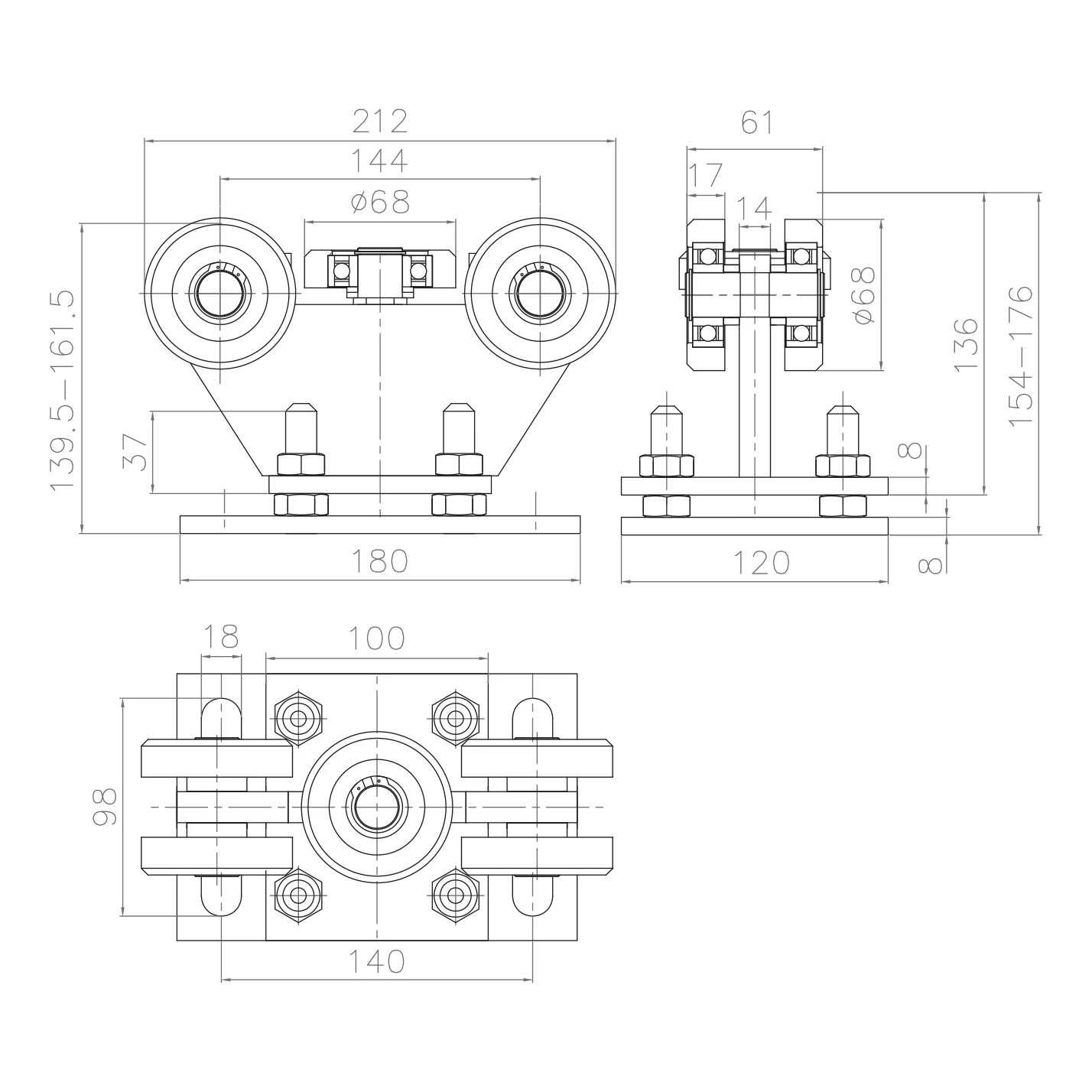

Rozmery a technické údaje
- Celková šírka (pohľad spredu): 212 mm
- Rozchod osí valčekov: 144 mm
- Celková výška (spredu): 139,5–161,5 mm (nastaviteľná)
- Celková výška (zboku): 154–176 mm (nastaviteľná)
- Výška tela bez nastavenia: 136 mm
- Šírka (pohľad zboku): 61 mm
- Šírka vedenia valčeka: 17 mm, drážka: 14 mm
- Rozmery základne: 180 × 120 mm
- Hrúbka dosky základne: 8 mm
- Výška základne so skrutkami: 37 mm
- Rozmery zastavby (pohľad zhora): 140 × 98 mm
- Rozstup montážnych otvorov: 100 mm
- H (katalógová): 142 mm
- Hmotnosť: 5,835 kg
- Objem: 5243,44 cm³
- EAN: 5901289674454
Vďaka solídnej oceľovej konštrukcii, vysokej nosnosti a presnému nastaveniu výšky sa vozík uplatní ako pri inštaláciách priemyselných brán, tak aj v komerčných objektoch vyžadujúcich spoľahlivý posuvný systém.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Veľkosť jazdnej lišty | 80x80x5 |
| Typ produktu | Jednotlivý vozík |
| Konštrukcia vozíka | Pevná |
| Max. nosnosť [kg] | 650 |
| Materiál koliesok | Oceľ |
| Počet koliesok [szt.] | 5 |
| Typ jazdného systému | Pojezdový systém |
